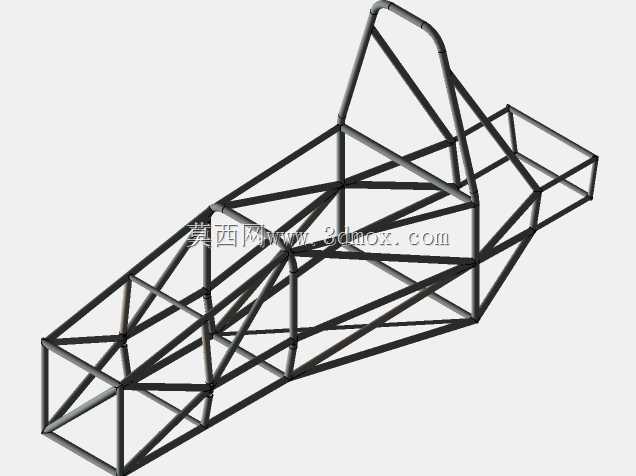

大学生方程式赛车钢管空间桁架底盘结构

该结构为面向大学生方程式赛事打造的钢管空间桁架式赛车底盘，是方程式赛车的核心承载基体，主要应用于校园方程式赛车研发试制、赛事竞技以及车辆工程专业教学实践场景，承担着连接赛车所有子系统、传递全部行驶载荷、保障整车结构刚度与碰撞安全性的核心作用。从功能特性来看，该底盘采用空间管阵式承载设计，完全区别于民用车辆的承载式车身结构，所有杆件共同承受加速、制动、过弯时产生的拉压、弯曲与扭转载荷，能够在极低的整备质量下实现极高的扭转刚度，避免车架在极限驾驶工况下出现过度形变，保障悬架定位参数稳定，让轮胎始终保持最优接地面积，提升赛车在赛道极限工况下的操控响应精度。在设计思路上，该结构完全遵循方程式赛事的安全规则要求，围绕驾驶舱生存空间进行核心拓扑优化：前部设计有逐级溃缩的吸能结构段，在正面碰撞时能够通过杆件的有序变形吸收冲击能量，避免冲击力直接传递至驾驶舱；主防滚环、前防滚环与侧边防撞结构采用大管径高强度钢管排布，形成环绕驾驶员的封闭安全笼结构，在侧翻、侧向碰撞场景下能够为驾驶员预留足够的生存空间，避免结构侵入舱内；后部桁架结构围绕动力总成、传动系统与后悬架安装点进行针对性加强，确保动力输出与悬架载荷能够均匀分散到整个车架结构上，避免局部应力集中导致的结构失效。从安装边界与尺寸设计来看，该底盘严格匹配方程式赛事的整车尺寸限制，前部预留了前悬架摇臂、转向机、制动管路与前防撞结构的安装点位，轴距与轮距参数完全适配赛事要求的10英寸轮辋与热熔轮胎的布置空间；中部驾驶舱区域严格按照人机工程要求预留了驾驶员坐姿空间、座椅安装点、安全带固定点、方向盘与操纵机构的安装位置，确保不同身材的驾驶员都能获得合适的驾驶姿态；后部预留了动力单元、差速器、后悬架摇臂、冷却系统与排气系统的安装空间，所有安装点位的位置度公差都经过严格校核，能够保障各子系统装配后无运动干涉。整个桁架结构的杆件排布经过载荷路径优化，在非主要承载区域采用更小管径的钢管降低冗余质量，在悬架安装点、发动机悬置点、防滚环连接点等应力集中区域则通过增加斜撑、局部加强片的方式提升结构强度，最终实现刚度与轻量化的最优平衡，能够满足方程式赛车在高速过弯、紧急制动、急加速等极限工况下的所有使用需求。
