空中客车配套螺旋轴泵结构设计

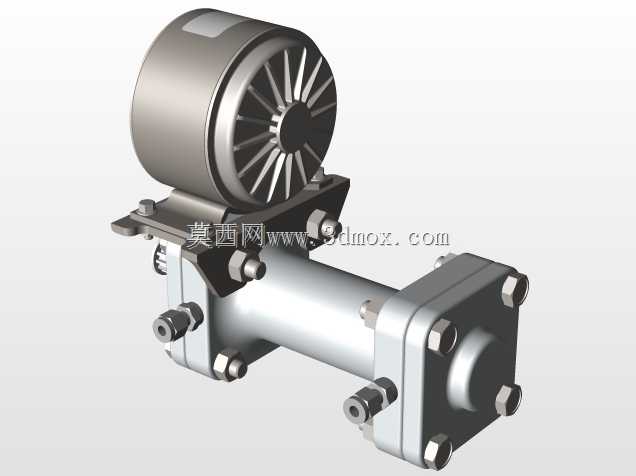

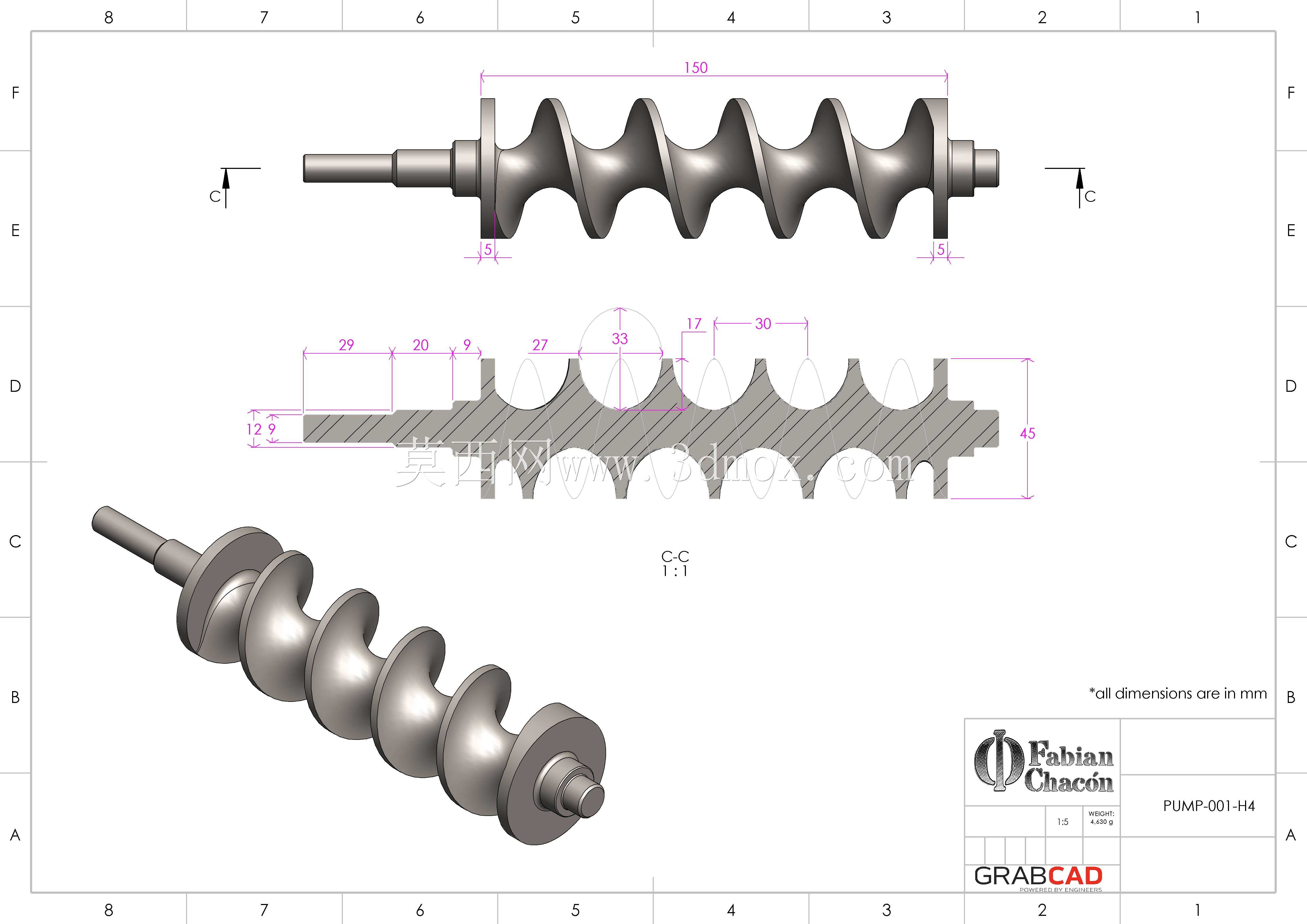

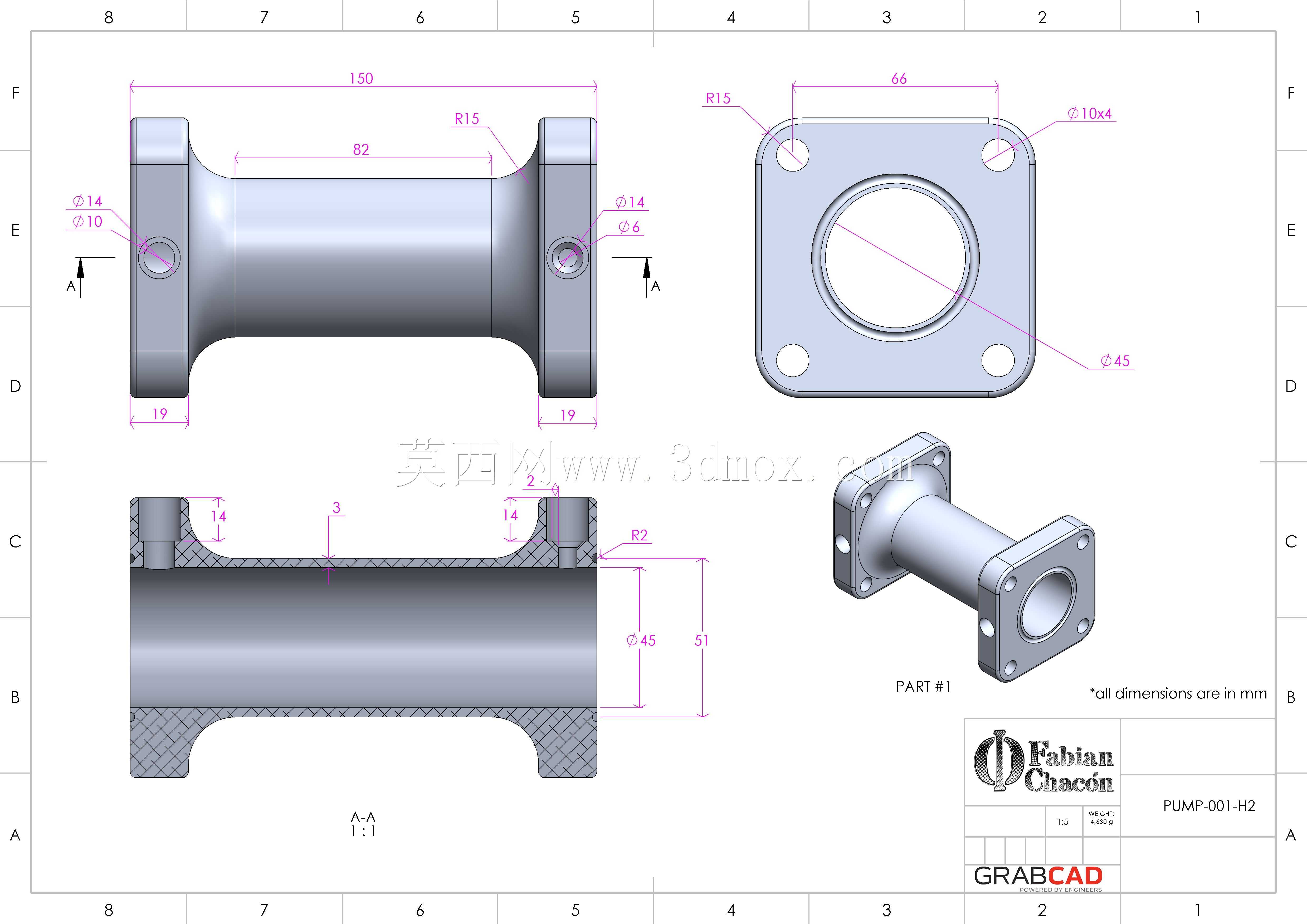

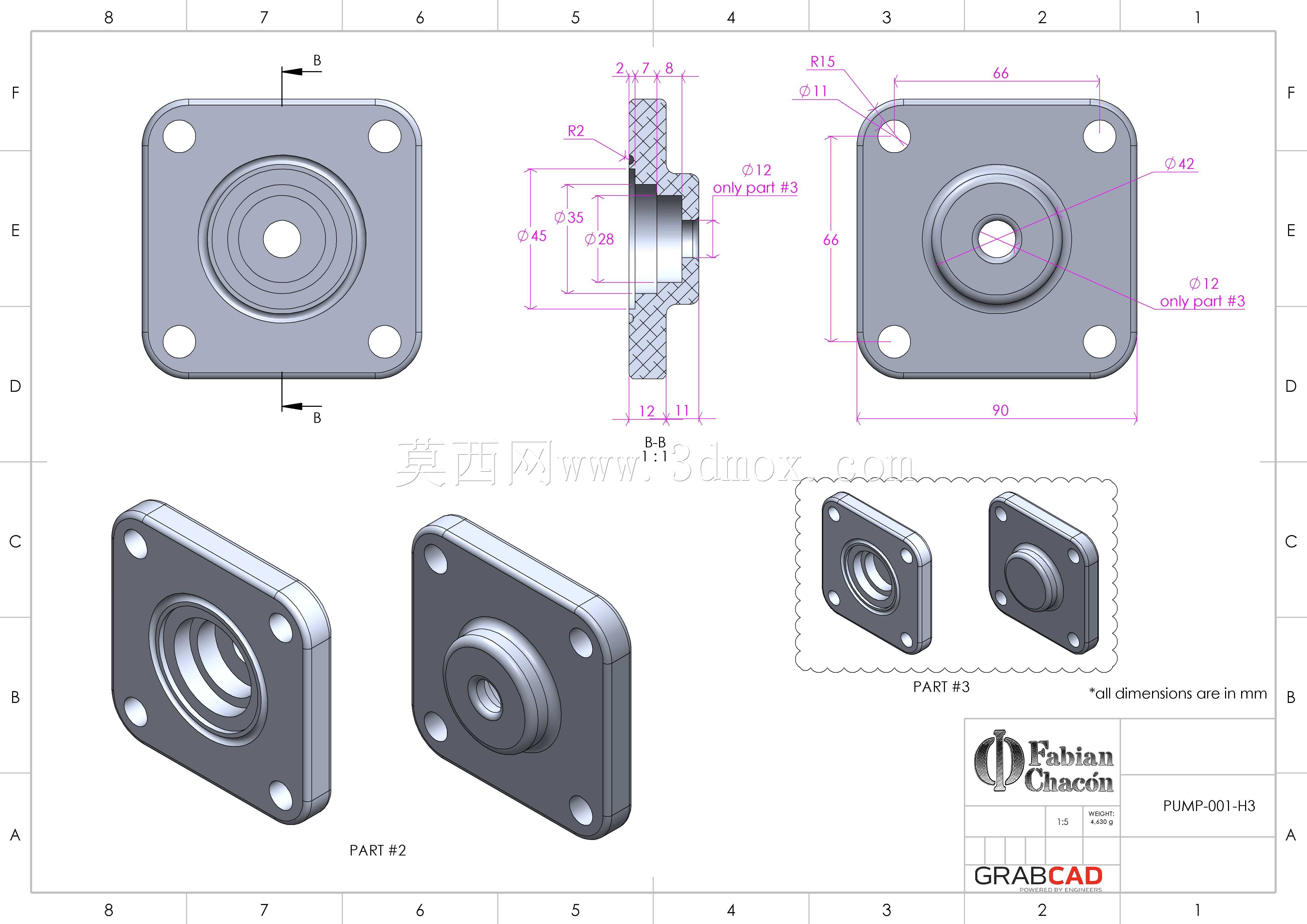

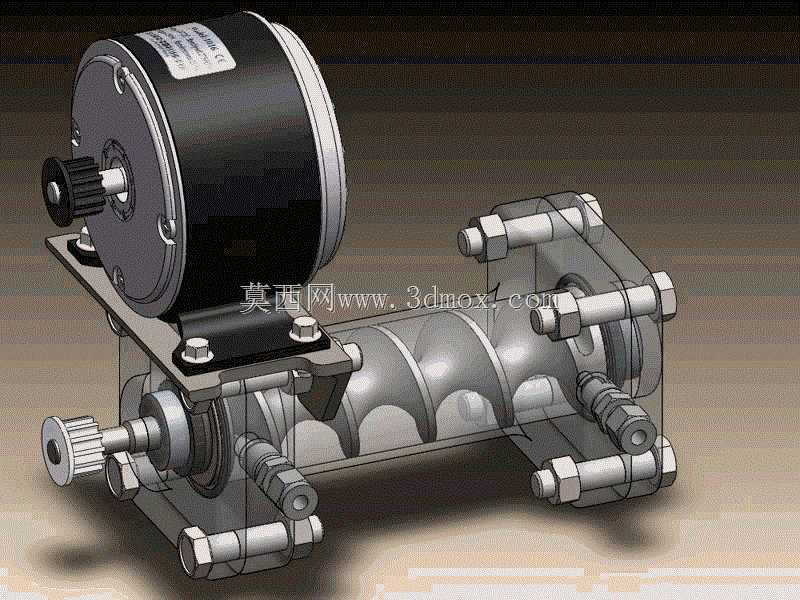

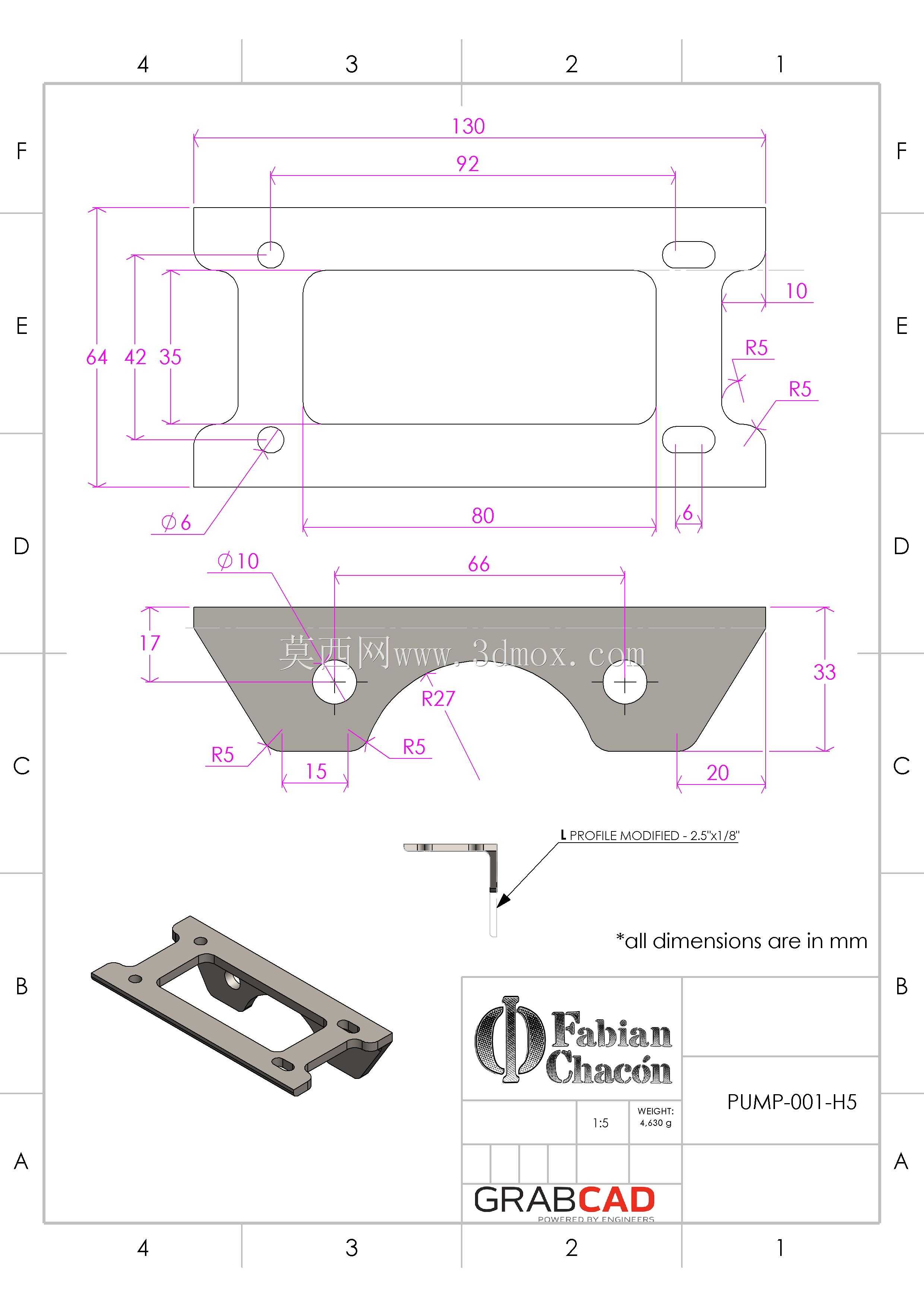

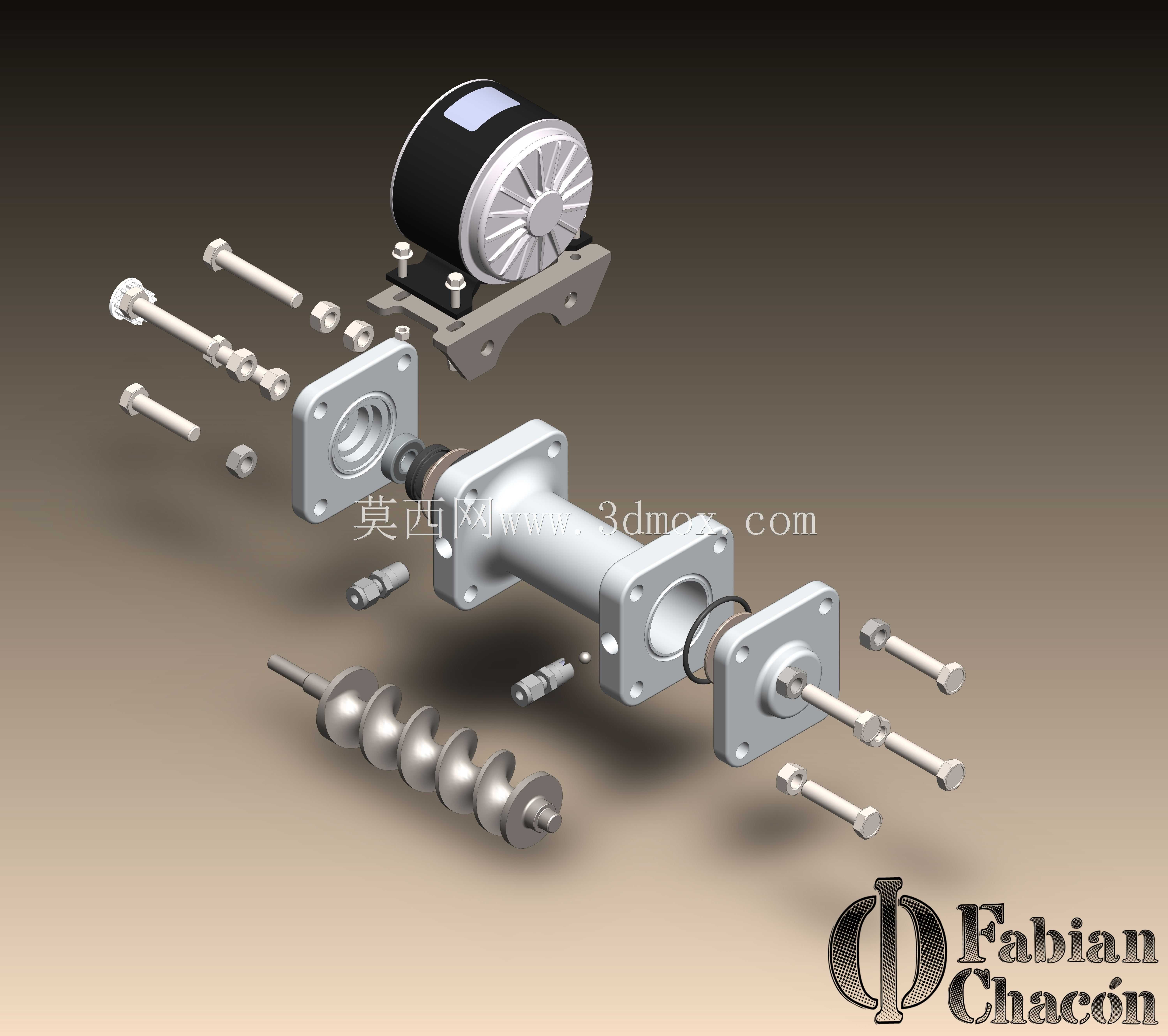

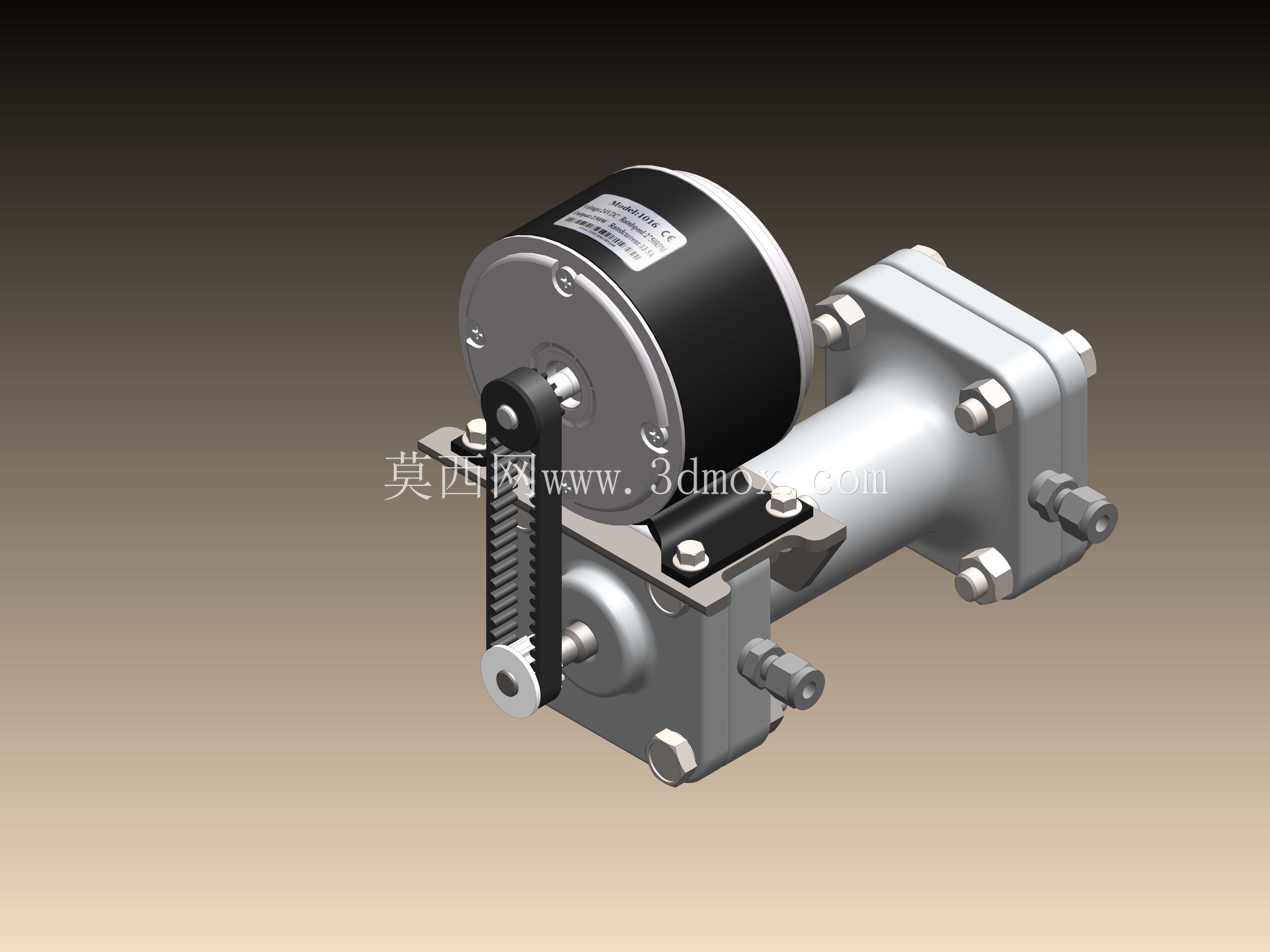

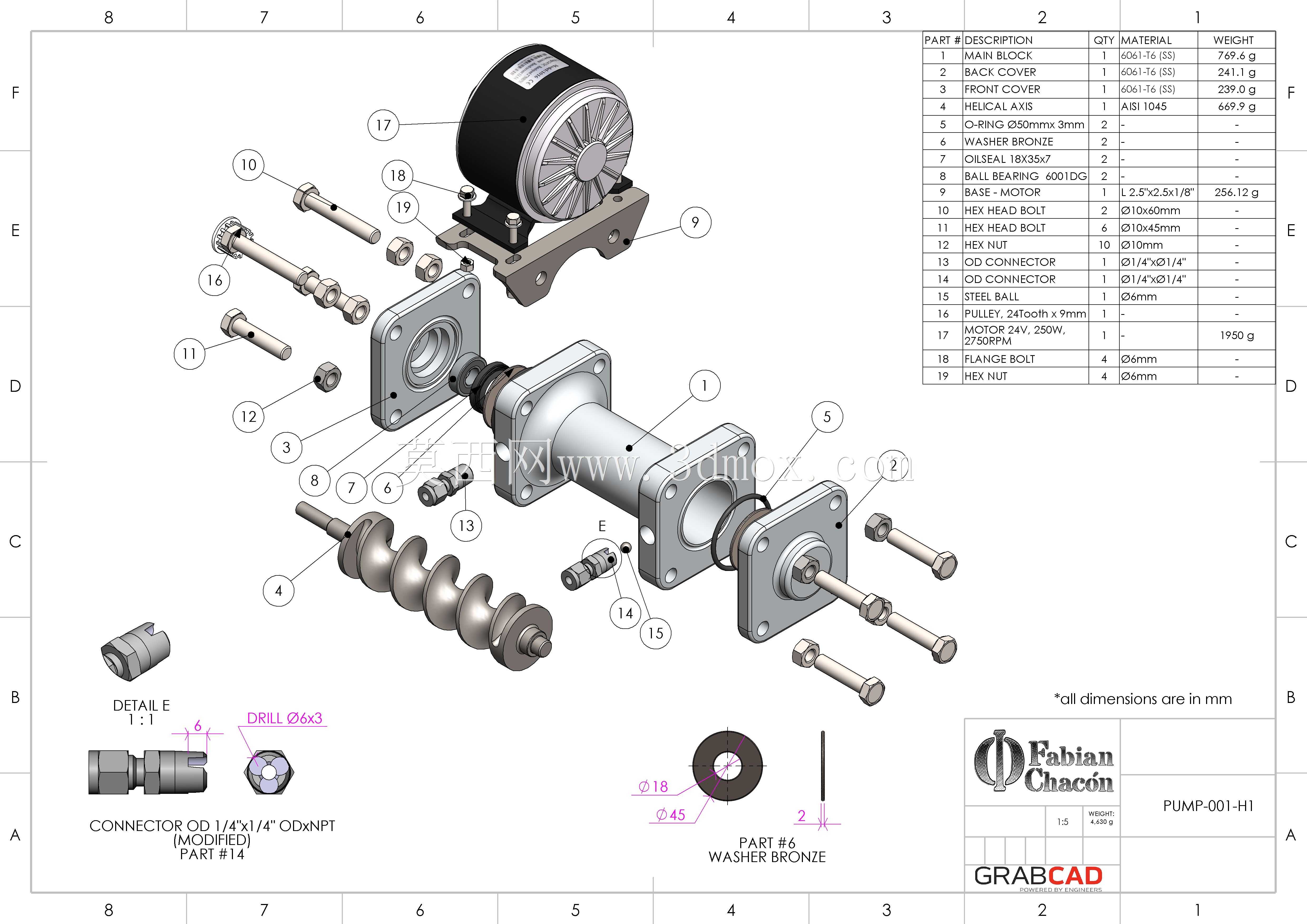

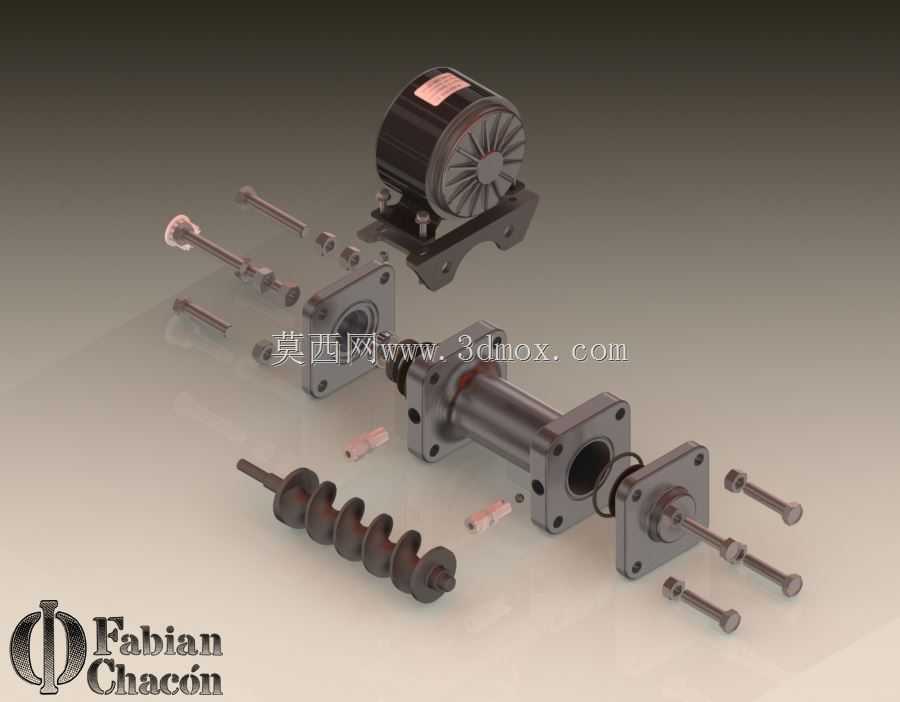

这款螺旋轴泵主要面向民用航空地面保障及机载辅助流体输送场景设计，可适配空中客车系列机型的配套流体循环、介质输送需求，在航空地面维保、机载辅助系统中承担低粘度洁净流体的稳定输送职能，能够在工况波动的场景下维持恒定的输出流量，避免流体脉动对精密管路与敏感元器件造成冲击。从实际用途来看，该泵体既可以作为航空地面保障设备中的供水、冷却液循环核心部件，也可经过适配调整后用于机载辅助系统的介质传输，相比传统离心泵，其螺旋输送结构对介质的剪切作用更弱，不会破坏输送介质的物性状态，同时具备更强的自吸能力，启动阶段无需提前灌泵即可快速建立输送压力，适配航空场景下快速响应的使用要求。在功能特性层面，该泵组采用泵体与驱动电机集成式布局，螺旋轴泵自重2.45Kg，配套驱动电机自重1.95Kg，整体结构紧凑重量轻，完全符合航空配套设备对重量控制的严苛要求；泵体采用方形法兰连接结构，进出口法兰的安装孔位采用对称式设计，可适配多方向的管路接入需求，降低现场安装的适配难度；内部螺旋转子与泵腔之间采用精密间隙配合，搭配多道密封结构，可有效避免输送过程中的介质渗漏，满足航空场景下的高可靠性要求。从设计思路来看，整体结构采用模块化拆分设计，泵体端盖、轴承座、螺旋转子、连接螺栓、密封组件均可独立拆卸，日常维保无需整体拆解泵组，仅需针对磨损部件进行单独更换即可大幅降低运维成本；驱动电机通过安装支架与泵体刚性连接，电机输出轴与泵轴采用同轴直连结构，取消了额外的传动减速组件，既减少了传动过程中的功率损耗，也降低了整体结构的故障点，提升了泵组长时间运行的稳定性。在外形尺寸与安装边界层面，泵体整体沿轴向布局，电机布置于泵体的侧上方，整体安装投影面规整，无外凸的突兀结构，安装时仅需固定泵体两端的法兰与电机底部的安装支架即可完成固定，预留的螺栓操作空间充足，可在狭小的设备舱内完成安装作业；泵体两端的连接轴长度经过精准核算，安装后不会与周边管路、结构件发生运动干涉，进出口的法兰端面与管路对接时可自然贴合，无需额外调整管路角度即可完成密封连接，适配航空设备紧凑的舱内布局要求。
