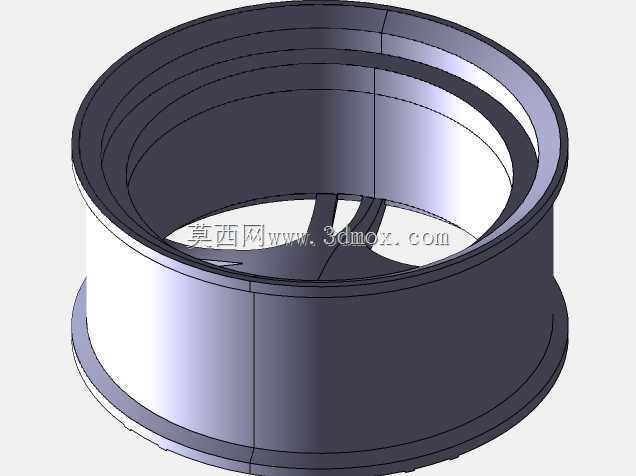

乘用车轮毂轮圈结构三维数模设计

　　轮圈作为乘用车行走系统的核心承载部件，直接关联整车行驶过程中的载荷传递、轮胎固定以及动态行驶稳定性，在整车底盘零部件设计中占据关键位置。日常行驶过程中，轮圈需要承受来自车身的垂直静载荷，还要传递加速、制动过程中的扭矩，同时应对颠簸路面带来的径向、侧向冲击载荷，其结构强度、尺寸精度直接决定轮胎装配的密封性与行驶安全性。本次设计的轮圈结构，针对家用乘用车常规使用场景做结构适配，整体采用回转类薄壁结构设计，轮辋部分的胎圈座角度、轮缘高度均匹配常规乘用车子午线轮胎的装配尺寸要求，能够保证轮胎充气后与轮圈的紧密贴合，避免高速行驶过程中出现轮胎脱圈、漏气等风险。从设计思路层面，首先明确轮圈的安装边界：

　　中心孔位匹配常规乘用车轮毂轴承的安装定位尺寸，螺栓孔分布圆直径适配主流五孔轮毂的安装规格，安装面的平面度公差控制在合理范围内，保证轮圈与轮毂轴头的贴合紧密性，避免高速行驶时出现轮圈抖动的问题。轮辋部分的槽底深度设计兼顾轮胎拆装的便利性与结构强度，过深的槽底会无谓增加轮圈重量，提升簧下质量影响整车操控响应，过浅则会导致轮胎拆装难度增大，维修更换时容易损伤胎圈。轮缘部分做了加厚过渡处理，应对日常行驶中路肩剐蹭、路面冲击带来的应力集中，避免轮缘出现变形、开裂的问题。在结构细节上，轮圈内部的加强筋布局沿着载荷传递路径分布，在螺栓安装孔位、轮辐与轮辋连接位置做了圆弧过渡处理，减少应力集中点，提升整体结构的抗疲劳性能。

　　不同于改装类大偏距轮圈的设计，本次结构偏向原厂量产车的实用取向，ET偏距值匹配常规家用车的悬架几何参数，不会改变原车的轮距参数，避免转向过程中轮胎与翼子板、悬架拉杆发生运动干涉。实际应用场景中，这类轮圈结构可用于家用轿车、城市SUV的原厂配套设计参考，也可作为维修替换件的结构设计依据，建模过程中严格遵循回转类零件的对称设计原则，所有安装孔位均采用圆周阵列排布，保证动平衡性能，减少高速旋转时的离心力不均问题。轮圈的气门嘴安装位预留了标准尺寸的安装孔，位置避开轮辐加强筋区域，方便后续气门嘴的安装与胎压监测模块的布置。从壁厚设计来看，轮辋主体的壁厚均匀，避免铸造或锻造过程中出现缩孔、壁厚不均导致的强度差异，

　　轮辐部分根据受力大小做了变厚度设计，在靠近中心安装座的位置适当加厚，向轮辋方向逐渐过渡减薄，在保证强度的前提下尽可能控制整体重量，降低簧下质量，提升整车的悬挂响应速度与燃油经济性。设计过程中充分考虑了轮胎装配的工艺性，胎圈座的表面粗糙度要求匹配轮胎装配的密封需求，既不会因为过于光滑导致轮胎与轮圈之间出现打滑，也不会因为粗糙度过大损伤胎圈橡胶层。轮圈的整体外轮廓尺寸适配17英寸常规乘用车轮胎规格，能够覆盖多数家用车型的轮胎选配需求，安装边界的设计充分考虑了与刹车系统的避让空间，内部预留了足够的空间容纳常规尺寸的刹车卡钳与刹车盘，不会出现轮圈与刹车部件干涉的问题。在结构验证层面，这类回转对称结构的建模过程中，优先通过旋转特征构建主体轮廓，再通过阵列、切除等特征完成安装孔、气门嘴孔等细节结构的搭建，能够保证整体的同轴度公差，减少后续工程图输出时的尺寸标注误差，为后续的结构仿真、模具开模提供准确的数模基础。
