星载光学系统弯曲聚焦镜筒结构

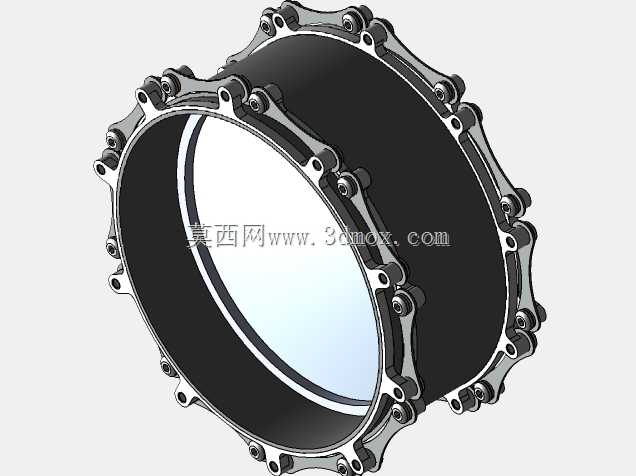

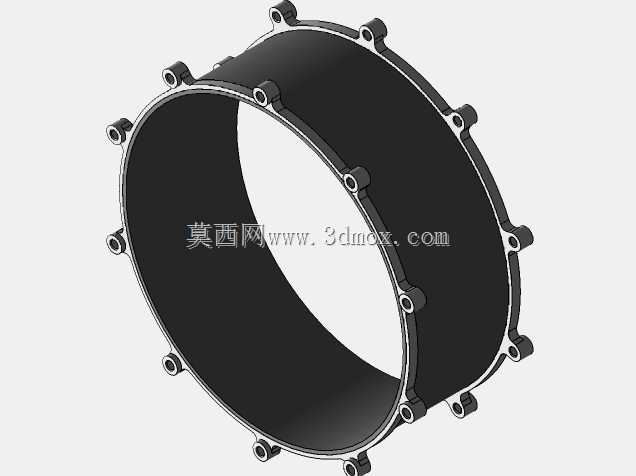

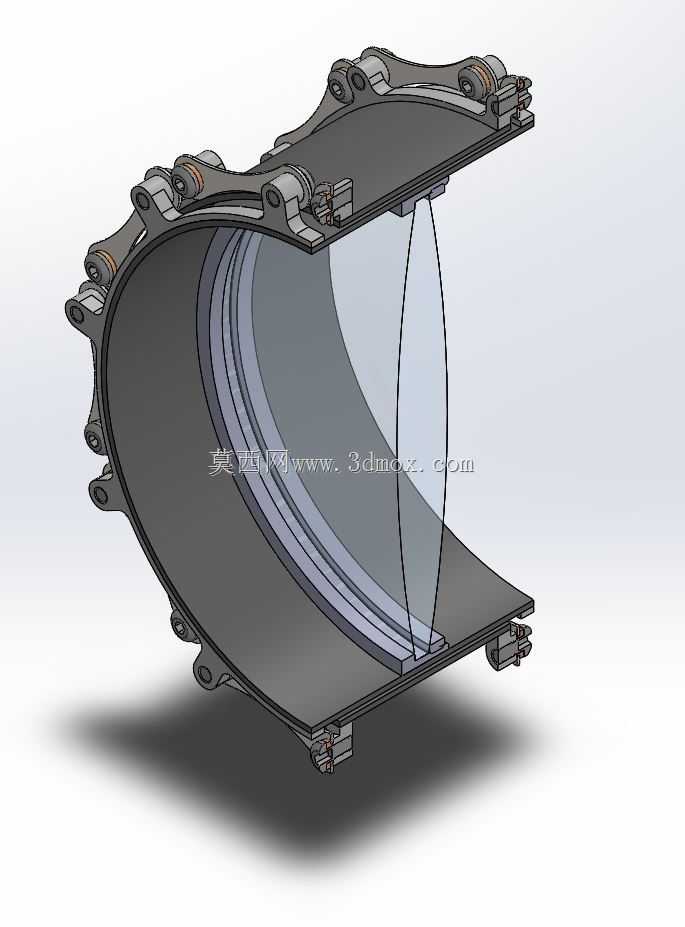

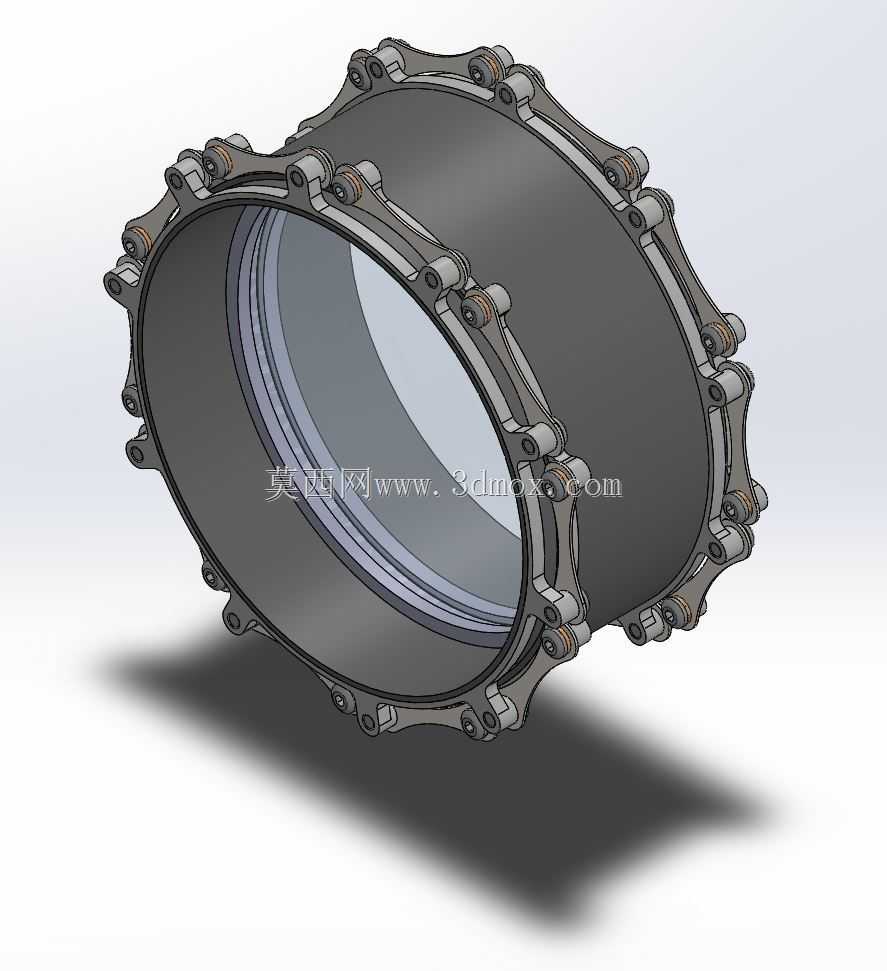

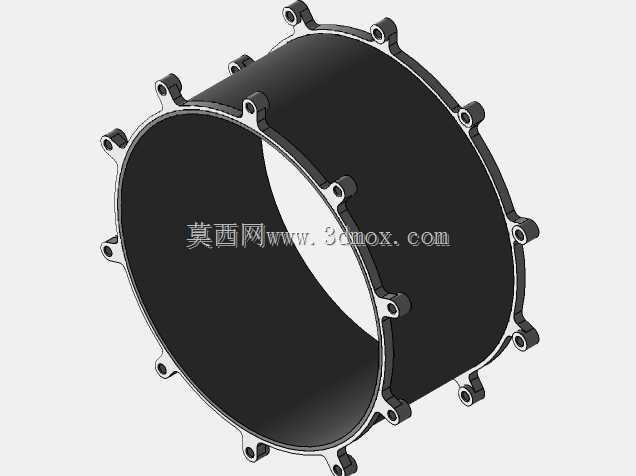

该结构属于星载光学观测载荷的核心承载部件，主要应用于空间遥感卫星、天文观测卫星的光学系统中，承担弯曲光路下的光线聚焦、光学元件定位承载、空间环境防护的核心作用，是空间光学望远镜实现远距离目标成像、光谱采集功能的关键结构组件。在实际在轨运行场景中，该部件需要在真空、高低温交变、宇宙射线辐照、发射阶段强振动冲击的极端环境下，长期保持内部光学元件的位置精度与形位公差，确保光路传输的稳定性，避免因结构形变导致聚焦偏移、成像模糊的问题。从功能特性来看，该筒状结构采用两端法兰周向均布快锁连接的设计，周向排布的锁紧组件可实现两端光学端盖的均匀压紧，避免单点锁紧带来的应力集中导致镜筒形变，同时保证连接结构的抗剪切、抗振动能力，适配发射阶段的过载工况。筒体内壁设置多级阶梯定位面，可依次安装不同口径的透镜、隔圈、压圈组件，每级定位面的同轴度公差控制在微米级，确保多片光学元件的光轴重合度满足聚焦光路的设计要求，实现弯曲光路下的光线精准汇聚到焦面组件上。设计过程中优先考虑空间环境下的结构稳定性，整体采用薄壁筒式结构在保证刚度的前提下尽可能降低结构重量，适配卫星载荷的重量约束要求；周向的锁紧结构采用对称排布设计，平衡锁紧应力的同时，也保证了结构整体的热对称性，降低在轨高低温交变下的不均匀热形变，避免光轴偏移。外形尺寸方面，该镜筒为等直径圆柱筒体结构，两端法兰的外径略大于筒体主体，安装边界以两端法兰的连接孔位为基准，可直接与前端光学遮光罩、后端焦面安装组件对接，周向无外凸的不规则结构，可适配卫星载荷舱内的圆柱状安装空间，安装时仅需通过周向的锁紧件完成两端组件的固定，无需额外的复杂连接支架，能够有效缩减光学系统的整体安装空间，提升载荷舱的空间利用率。筒体侧壁采用一体化加工成型，无拼接焊缝，既提升了结构整体的结构强度，也避免了拼接缝隙带来的杂散光泄漏问题，内壁可根据光学需求做消光处理，进一步抑制杂散光对成像质量的干扰，确保聚焦成像的清晰度与信噪比满足空间观测的使用要求。
