米格21配套苏制IV73七针圆形航插结构

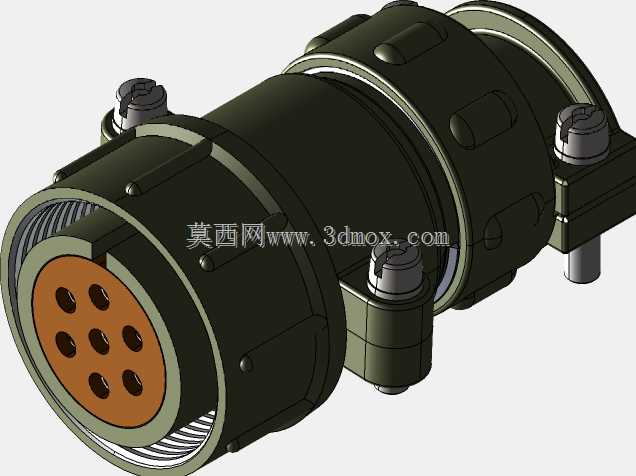

这款七针圆形连接器是苏制米格-21歼击机机载系统的配套互联部件，主要应用于二代歼击机的机载航电、飞控、特设系统的线缆互联场景，承担座舱仪表与机身传感器、操纵系统与作动单元之间的低频电信号传输功能，是早期苏制歼击机机载布线体系中应用占比较高的标准化接插部件。在实际机载使用场景中，该类连接器需要适应高空飞行环境下的低气压、宽温差、强振动工况，既要保证高速机动飞行过程中接插连接不松脱、信号传输不中断，也要满足地勤人员快速检修、插拔维护的操作需求，因此整体结构设计完全围绕机载恶劣工况的可靠性要求展开。从功能特性来看，该连接器采用7芯插针布局，可同时传输多路模拟传感信号与低压控制信号，插合面采用棕色绝缘基座固定接触件，接触件周围设计有多层环形屏蔽结构，能够降低机载复杂电磁环境下的信号串扰，提升信号传输稳定性；连接器外壳采用高强度硬质金属材质，外表面做军绿色防护处理，具备良好的抗腐蚀、抗磕碰能力，外壳周向设计有防滑凸棱与卡扣锁紧结构，插合后通过侧面的锁止螺钉实现二次紧固，杜绝飞行过程中因振动导致的接插松脱问题；尾部设计有线缆密封锁紧结构，可对穿入的线缆做径向抱紧固定，同时兼顾线缆入口处的防尘密封效果，避免高空环境下的水汽、尘埃进入连接器内部造成接触件氧化或短路。从设计思路来看，该连接器完全遵循苏制机载部件的实用化设计逻辑，没有冗余的装饰性结构，所有外形结构都服务于可靠性与操作便利性：插合端的导向键结构能够避免地勤维护时插反错位，侧面的锁止结构采用标准规格的紧固螺钉，无需专用工具即可完成拆装锁紧，外壳的加强筋结构在不额外增加过多重量的前提下提升了壳体的抗挤压、抗冲击能力。从安装边界来看，该连接器为圆柱型主体结构，插合端直径适配机载标准安装开孔，尾部出线方向可根据布线需求做小范围调整，安装时仅需通过法兰结构固定在机载设备舱的安装支架上，配套同规格插座即可完成对接，整体安装占用空间紧凑，适配米格-21设备舱内紧凑的布线空间要求，不会与周边机载管路、线缆产生安装干涉，能够在有限的舱内空间内完成多路信号的稳定互联，是二代苏制歼击机机载互联体系中兼顾可靠性与维护性的典型部件。
