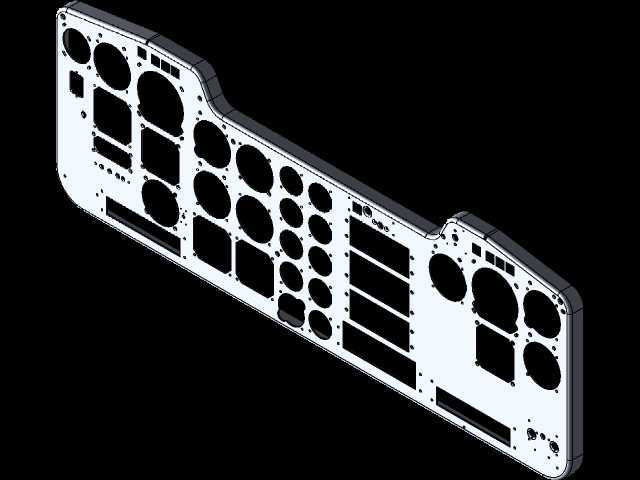

波兰PZL W-3索科尔直升机主仪表面板结构

该面板作为直升机座舱航电系统的核心承载基体，直接面向飞行机组的操作与观测场景，承担飞行参数显示、航电设备安装、操作控件集成的核心作用，是飞行员获取飞行状态、操控机载系统的直接交互界面，适配通用通航直升机的座舱布局逻辑，可满足低空作业、短途运输、搜救勤务等多类飞行场景下的人机交互需求。从结构设计逻辑来看，面板整体采用一体化铣削成型的构型思路，轮廓完全贴合座舱前部的安装曲面，边缘做了适配座舱骨架的倒角与让位处理，所有安装孔位的位置度公差严格控制在航电装配要求范围内，既保证与机身骨架的精准贴合，也能避免飞行过程中因振动产生的装配应力集中。面板上分布的多规格圆形、矩形开孔，分别对应不同尺寸的飞行仪表、多功能显示器、控制开关组件的安装需求，开孔边缘预留的螺纹安装孔位，可直接匹配标准航电设备的安装法兰，无需额外制作转接支架，大幅缩减航电改装与装配的工序周期。面板背部设计有纵横交错的加强筋结构，在控制整体重量的前提下，保证了面板的结构刚度，能够承受直升机起降、机动飞行过程中的振动载荷与加速度冲击，避免因结构形变导致的仪表卡滞、显示偏差问题。安装边界方面，面板整体为长条形异形曲面构型，两端的安装定位孔与机身前部的横向骨架精准匹配，下部的让位槽对应座舱操纵杆的活动行程范围，不会干扰飞行操纵机构的全行程动作，面板厚度兼顾结构强度与座舱空间占用要求，不会过度压缩飞行员的腿部活动空间。设计过程中完全参照实机的测绘尺寸进行还原，每一处开孔的排布逻辑都符合直升机座舱的人机工效要求，常用飞行参数仪表布置在飞行员正前方的核心视区，辅助系统控件布置在侧方易触及区域，开关与仪表的间距满足戴飞行手套操作的空间需求，避免误触风险。
