航空涡轮喷气发动机剖面结构设计

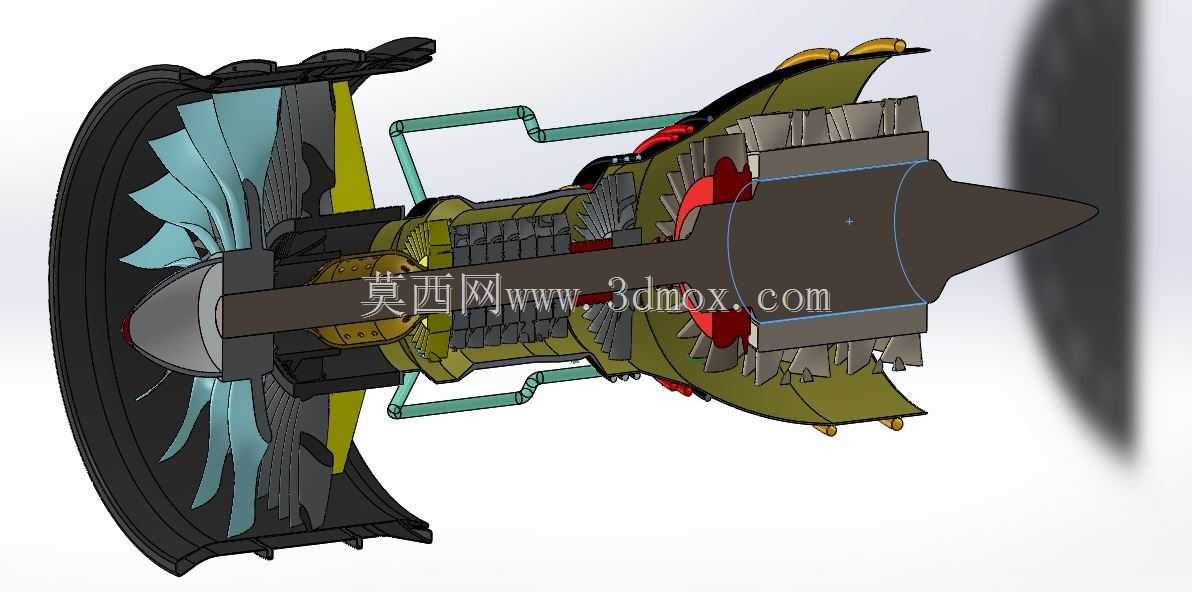

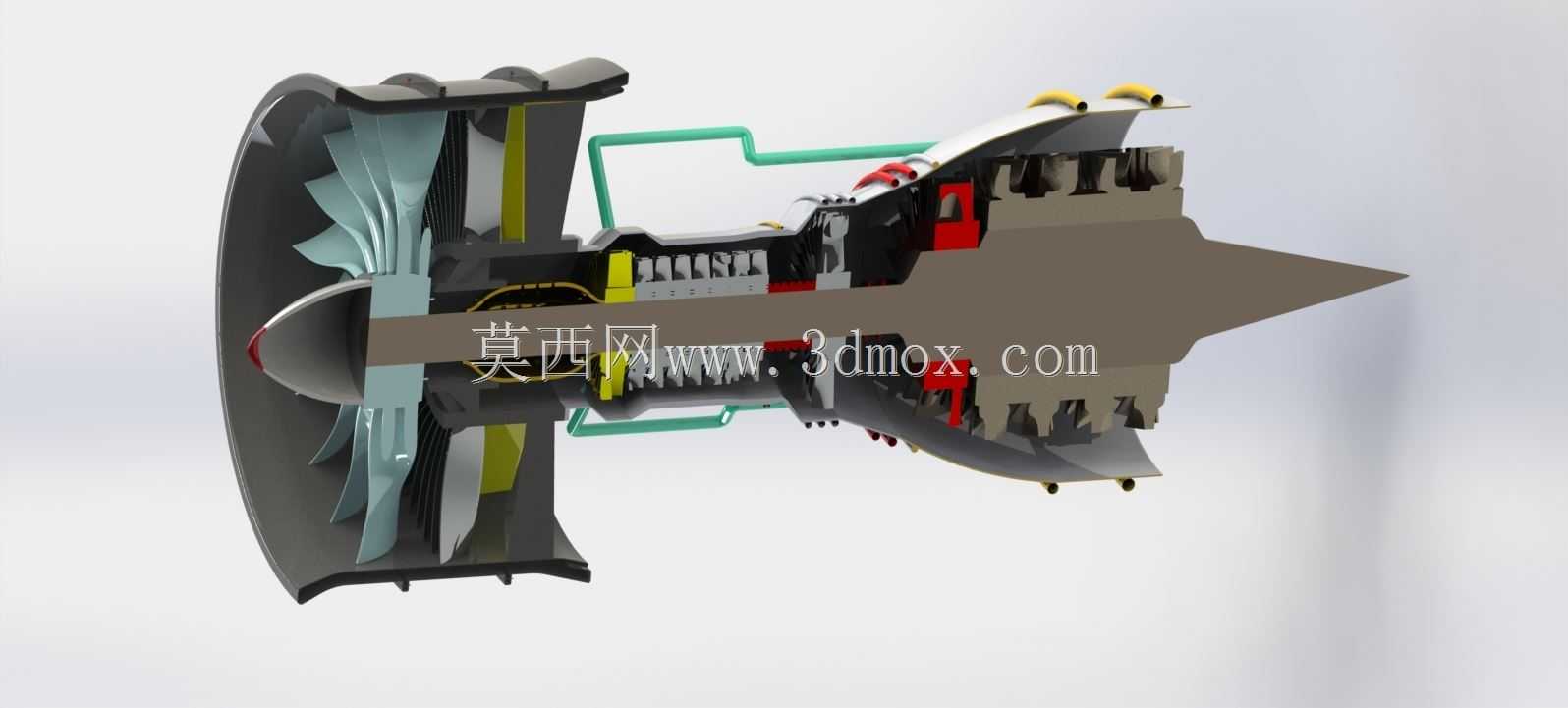

这款航空涡轮喷气发动机的剖面结构设计，主要面向航空动力装备研发、航空航天教学演示、航空装备结构验证等核心应用场景，作为喷气式飞行器的核心动力输出单元，它能够通过内部热力循环将燃料化学能高效转化为高速喷射气流的动能，为飞行器提供持续稳定的推进推力，可适配亚音速、跨音速飞行工况下的喷气式飞行器动力需求，在军用战斗机、喷气式教练机、小型民用喷气飞行器等领域都有对应的应用空间。从功能特性来看，该设计完整还原了轴流式喷气发动机的核心工作单元，从前到后依次涵盖进气整流段、多级压气机单元、环形燃烧室、高压涡轮段、低压涡轮段以及尾喷口收敛结构，外部还配套设计了管路排布与外部附件安装接口，完整呈现了发动机工作时气流从进气道进入，经压气机逐级增压后进入燃烧室与燃油混合燃烧，高温高压燃气推动涡轮做功带动压气机持续运转，最终从尾喷口高速喷出产生推力的完整工作流程，剖面结构的展示形式能够清晰呈现各核心部件的装配关系与相对位置，可用于结构原理演示、装配工艺验证、零部件干涉检查等场景。在设计思路上，该结构以成熟的轴流涡喷架构为基础，参考实际航空发动机的部件比例进行参数化建模，重点还原了压气机叶片的翼型截面形态、涡轮叶片的冷却结构预留空间、燃烧室的环形流道形态，同时兼顾了外部管路的走向合理性，避免管路与核心机匣、附件安装位出现结构干涉，各部件之间的连接法兰、安装止口都按照实际装配逻辑设计，能够直观呈现发动机的层级装配关系。从外形尺寸与安装边界来看，该模型按照大推力涡喷发动机的常规比例设计，整体为长筒状轴对称结构，前端大直径风扇段为整机最大外径位置，向后机匣直径逐步收敛至尾喷口，外部延伸的管路与附件均控制在核心机匣的安装边界范围内，预留了飞行器发动机舱的适配安装空间，吊挂接口位置符合航空发动机的常规安装布局，能够匹配常见的翼下吊挂、机身内嵌等安装形式，各旋转部件的同轴度在设计中做了严格约束，避免运转过程中出现动平衡偏差，同时各单元体的拆分设计也符合实际发动机的模块化维护需求，可单独拆解压气机、涡轮、燃烧室等单元进行检修更换，贴合航空动力装备的实际使用维护逻辑。
