采用NACA2408翼型的飞机尾翼总成结构

该尾翼总成是小型通用飞机尾部核心气动操纵部件，主要应用于轻型固定翼通航飞机、小型民用无人机的飞行姿态控制场景，承担着飞行过程中俯仰姿态调整、航向稳定维持的核心功能，是保障飞行器纵向与航向操纵稳定性的关键结构。在实际飞行作业中，该总成通过配套的操纵舵面偏转，改变流经尾翼区域的气流方向与压力分布，为飞行器提供足够的俯仰操纵力矩，同时在飞行器遭遇气流扰动时，依托翼型自身的气动特性自动修正姿态偏差，降低飞行员的操纵负荷，提升复杂气象条件下的飞行安全裕度。

产品在功能设计上采用分段式翼面结构，将固定安定面与活动舵面的安装接口做了集成化处理，安定面部分作为尾翼的主承力结构，负责维持飞行过程中的基础航向与纵向稳定性，活动舵面则通过铰接结构与安定面连接，可在操纵机构的驱动下实现正负方向的角度偏转，完成对应的姿态调整动作。翼面主体采用NACA2408低速翼型作为基准气动外形，该翼型具备低速飞行状态下升阻比高、失速迎角范围宽、气流附着能力强的特性，能够在飞行器起降、低速巡航阶段提供稳定的气动效率，避免小速度飞行状态下尾翼过早失速导致的操纵失效问题。

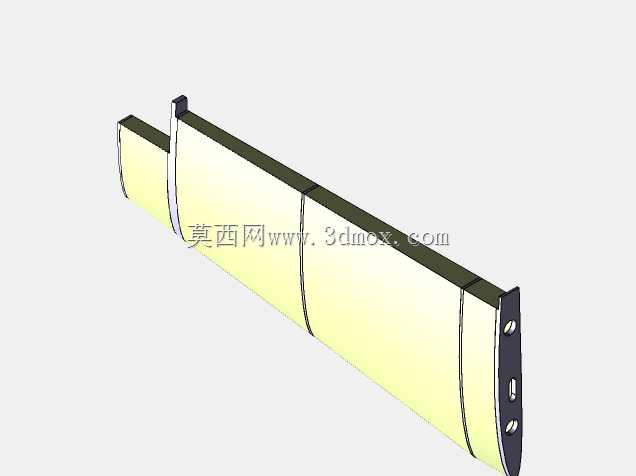

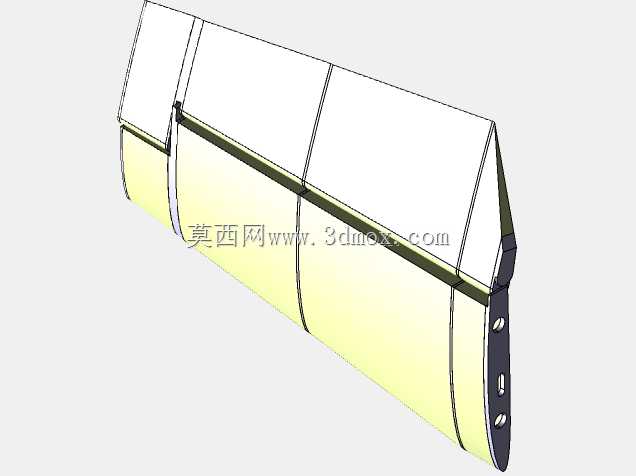

设计过程中优先考虑了翼面的气动连续性与安装适配性，翼面沿展向做了三段式分块设计，既能够满足小型飞行器尾翼的展长尺寸要求，也便于生产过程中的分段加工与后期维护更换，每一段翼面之间采用定位止口配合连接，保证拼接后的翼型曲面顺滑无阶差，避免额外的气动阻力产生。翼根位置设计有一体化的安装接头与铰接支座，可直接与机身尾部的承力框对接，安装边界匹配常规小型飞机尾部的安装间距，接头位置预留了标准的紧固件安装孔位，无需额外做结构改装即可完成装配，同时铰接支座的位置与操纵摇臂的运动行程做了匹配校核，保证舵面偏转过程中无运动干涉，能够达到设计要求的最大偏转角度。翼面的蒙皮与内部承力肋的结构布局做了轻量化优化，在保证结构刚度满足飞行载荷要求的前提下，尽可能降低结构重量，提升飞行器的有效载荷能力。
