无阀脉冲喷气式航空动力装置结构设计

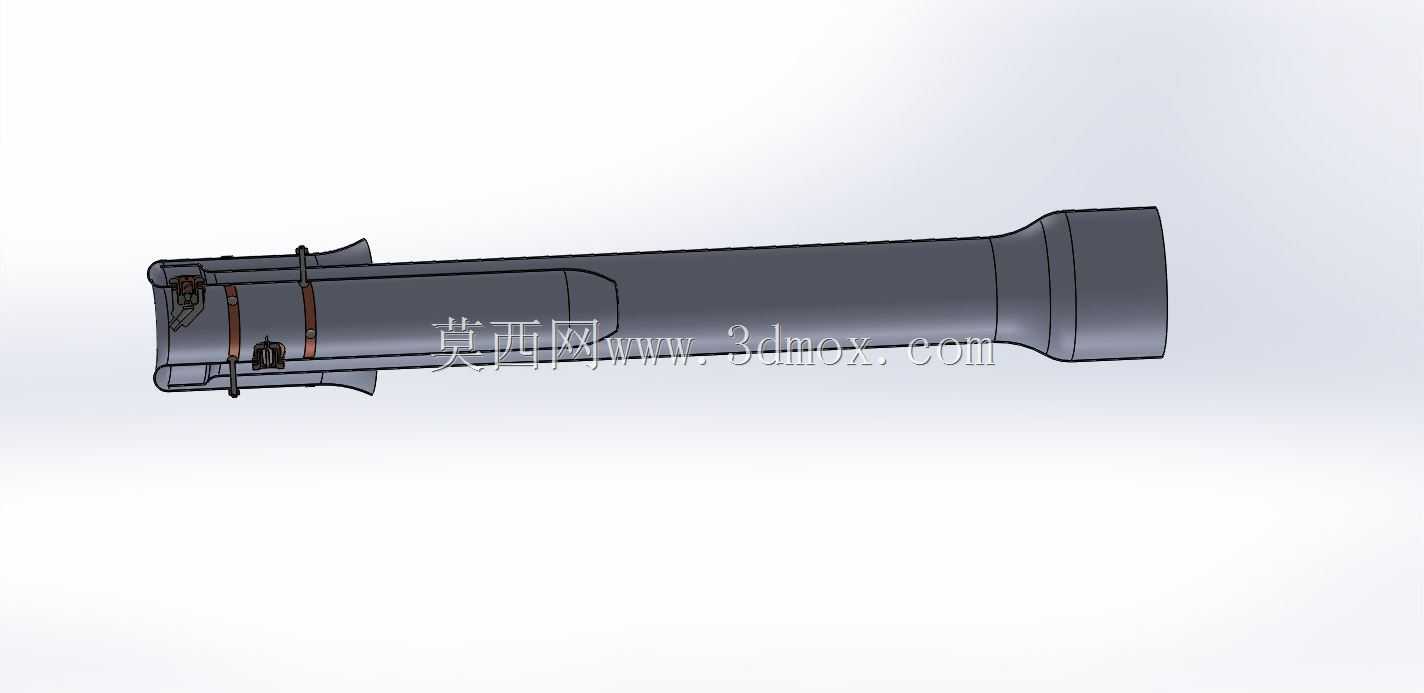

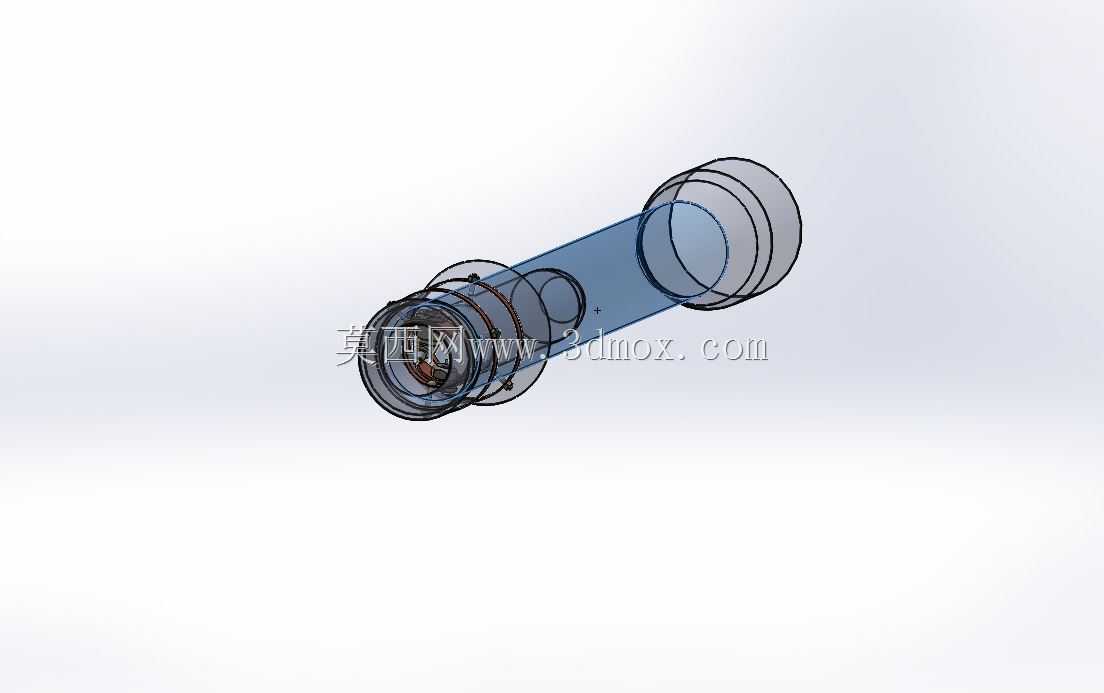

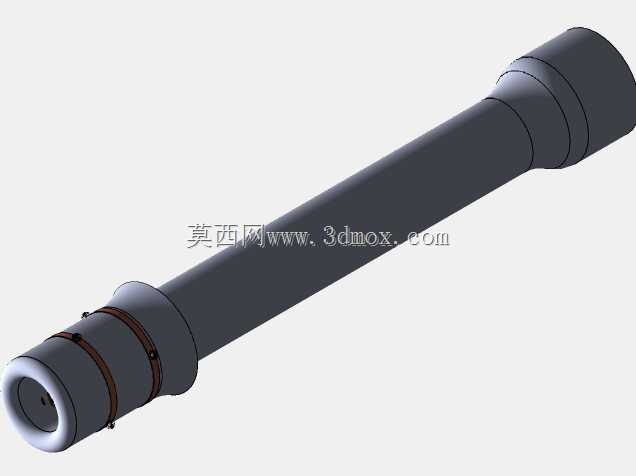

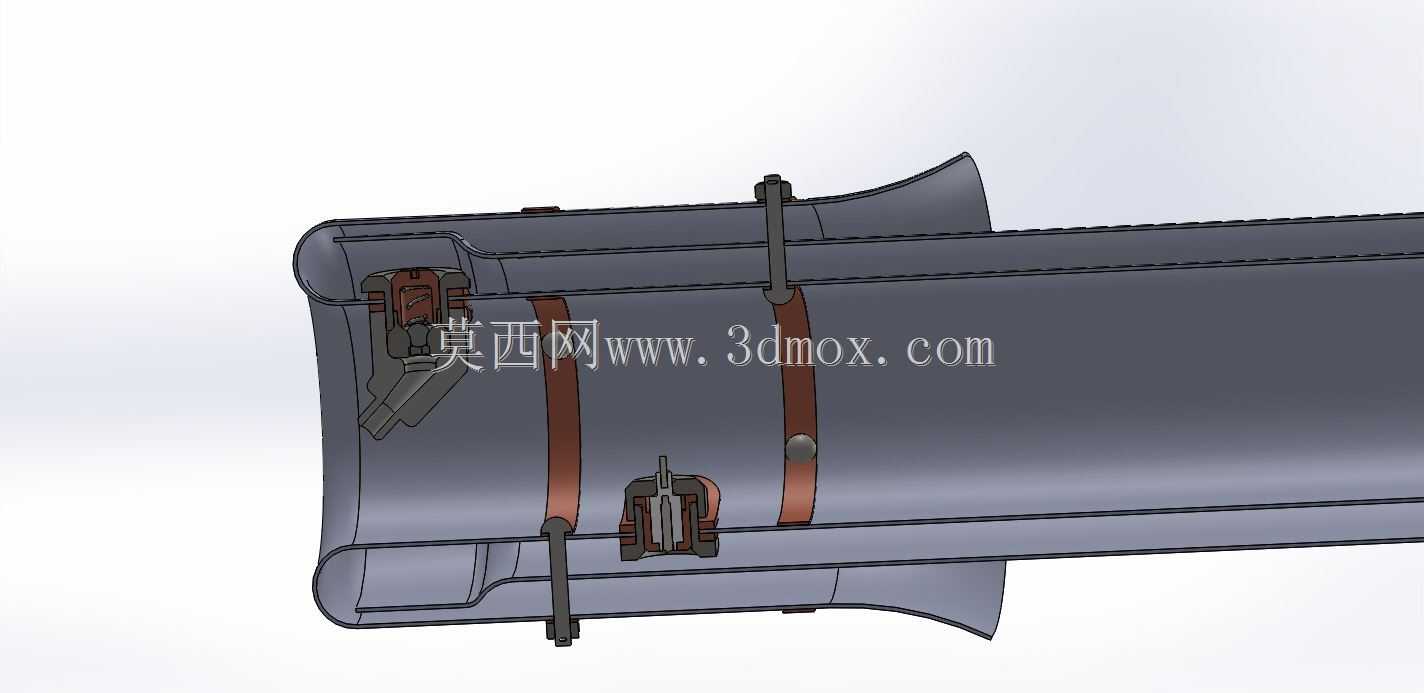

这款无阀脉冲喷气动力装置，主要面向轻型探测类模型飞机的动力配套场景，可适配小尺寸航模的机身安装需求，为低速探测类飞行载体提供持续稳定的推力输出，相比传统有阀脉冲喷气结构，其在维护成本、连续工作时长上具备更突出的适配优势，能够满足航模爱好者自制飞行载体、小型探测飞行器原型验证的动力需求。在实际用途层面，该装置摒弃了传统脉冲喷气发动机的单向瓣膜结构，通过内部流道的构型设计实现气流的单向通断控制，既保留了脉冲喷气动力结构简单、推力重量比高的特点，又解决了传统瓣膜结构易损耗、工作寿命短的痛点，可在无额外复杂配气机构的前提下，完成进气、压缩、燃烧、排气的循环工作过程，持续为飞行载体提供前向推力。从功能特性来看，该装置通过流道内的高压区构型设计，能够在燃烧膨胀阶段阻止燃气向进气侧逆向推进，避免推力损失与进气回火问题；同时在排气阶段利用后段膨胀产生的抽吸效应，将外部新鲜空气主动引入燃烧室区域，配合中心设置的空心导管结构，一方面可将部分气流引导至燃烧室外壁区域完成冷却控温，避免壳体长时间工作出现过热形变，另一方面可利用空气倍增效应强化推力输出，实现推力增益的双重作用效果。在设计思路上，整体围绕简化制造、性能提升的核心目标展开，将传统脉冲喷气的复杂配气阀结构替换为流道构型实现的气动单向阀效果，采用改装适配的特斯拉阀结构原理构建内部高压阻流区，无需高精度活动配气零件即可实现气流的单向控制，大幅降低了加工制造的难度，普通机械加工条件即可完成零件制作与整体装配。外形与安装边界层面，整体为长筒状构型，主体外壳采用等径薄壁筒身设计，两端为渐扩式的进气与排气口结构，外部设置有环形抱箍与拉杆式固定结构，可直接通过抱箍将动力装置固定在航模机身的动力舱段内，安装时仅需保证进气口前方无遮挡、排气口与机身尾部结构预留足够的膨胀间隙即可，筒身侧面的点火与供油接口统一布置在同侧，方便与航模的供油、点火系统完成管路连接，整体径向尺寸紧凑，不会占用过多机身内部空间，适配多数轻型探测航模的机身内部安装空间要求，安装固定时无需对机身主体结构做大规模改造，仅需对应位置设置固定点即可完成装配。
