田宫TXT-01遥控车配套齿轮变速箱结构

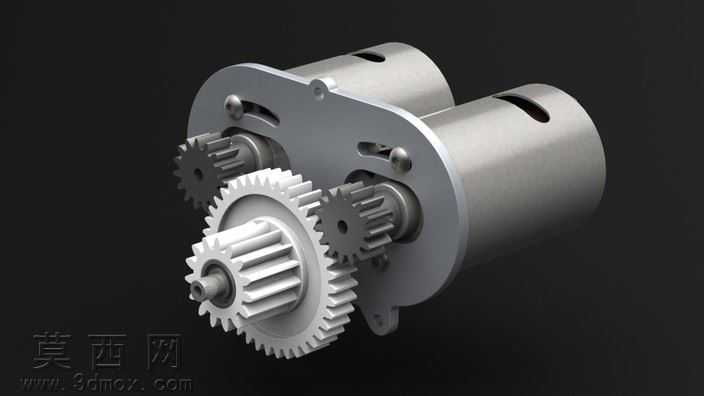

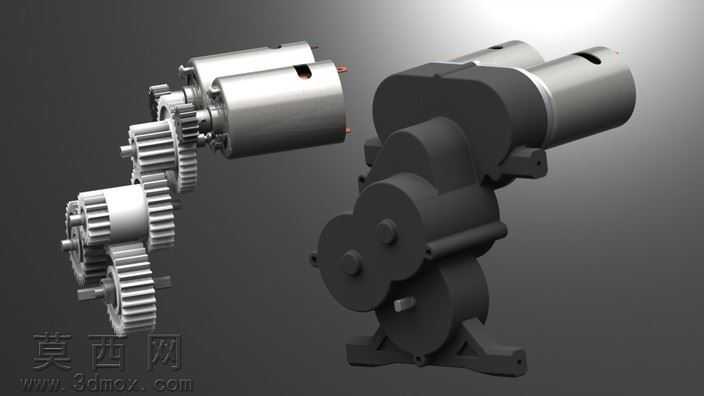

本作品为适配田宫TXT-01遥控攀爬车型的齿轮变速箱三维建模成果，建模过程围绕RC模型车的传动需求展开，首先对实车变速箱的传动逻辑进行拆解梳理，确定双电机输入、多级齿轮减速的整体布局，在三维建模软件中先完成各传动齿轮的参数化建模，根据传动比要求匹配不同模数、齿数的直齿圆柱齿轮，逐一绘制齿形轮廓、轮毂结构与轴孔定位特征，保证齿轮啮合的间隙合理，避免传动过程中出现卡滞或打齿问题。随后完成变速箱壳体的结构建模，根据齿轮组的排布空间设计壳体的分模结构、安装定位柱与电机固定位，壳体上预留的轴承安装位、轴孔位置均与内部传动组件精准对齐，同时兼顾壳体的轻量化与结构强度，在非受力区域做适度的减薄处理，在齿轮轴支撑位置做加厚加强设计，保证模型车在攀爬大扭矩输出时壳体不会出现形变。建模完成后对装配体进行干涉检查，逐一验证各级齿轮的啮合行程、电机输出轴与输入齿轮的配合精度、换挡拨块（若有）的活动行程，确保所有运动部件在装配后无硬干涉，运动路径顺畅无阻碍。渲染阶段为不同部件匹配对应材质，金属齿轮赋予哑光钢材质，添加细微的加工纹理与使用磨损质感，电机外壳赋予拉丝金属材质，变速箱壳体赋予哑光工程塑料材质，通过三点布光突出齿轮组的啮合结构与壳体的轮廓细节，清晰展示内部传动层级与外部安装结构。设计过程中参考了原厂TXT-01变速箱的传动比参数，同时针对RC模型攀爬场景的大扭矩需求，对部分齿轮的受力位置做了结构优化，在保证尺寸适配原厂安装位的前提下，提升传动结构的抗冲击能力，整体模型完整还原了该款RC变速箱的内外结构，可用于模型改装参考、3D打印自制配件或者传动结构教学演示使用。
