多档位多级齿轮变速箱结构三维设计

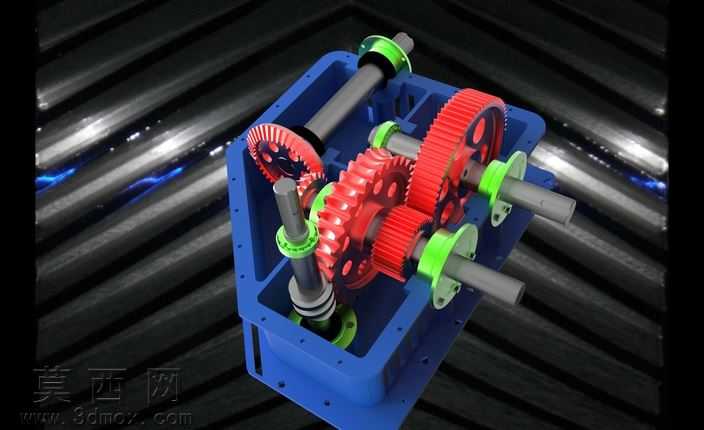

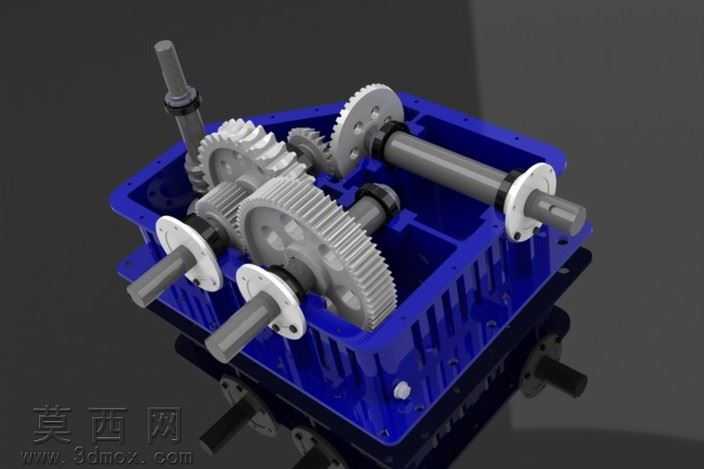

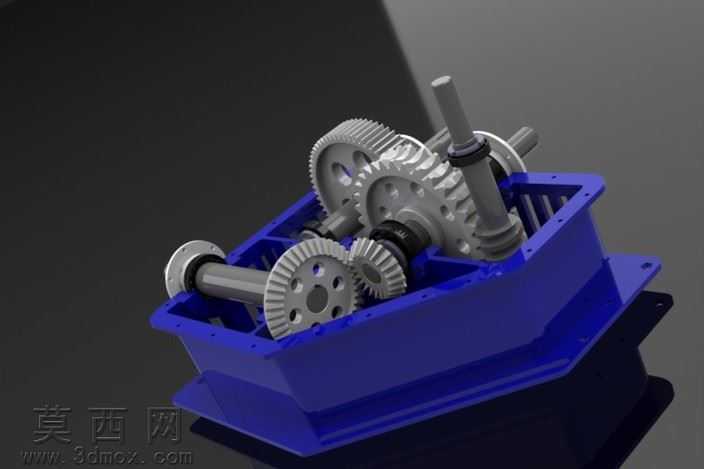

本作品为多级齿轮变速箱的三维结构设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范，对变速箱内部的每一处结构都进行了精细化还原。首先从变速箱的蓝色箱体基座开始建模，精准绘制箱体的安装孔位、轴承座定位槽、壳体加强筋结构，保证箱体的支撑强度与装配定位精度，箱体采用半剖视角的渲染呈现，能够清晰展示内部的传动排布。内部传动部分依次完成多根平行排布的传动轴建模，每根轴上根据传动比需求匹配对应参数的齿轮，包含直齿圆柱齿轮、蜗轮蜗杆传动副等不同传动构件，齿轮部分严格按照渐开线齿形参数绘制，还原齿廓、轮毂、键槽的细节结构，保证齿轮啮合的传动逻辑准确。轴系支撑部分还原了绿色的轴承端盖、轴承定位结构，清晰展示轴系的轴向定位与径向支撑设计，输入输出轴的伸出端也做了装配结构的细节还原，匹配实际的动力输入、输出连接需求。渲染阶段为不同构件赋予了差异化的材质：箱体采用哑光蓝色工程塑料质感的材质突出壳体轮廓，齿轮采用亮红色金属材质凸显传动核心构件，传动轴采用银灰色金属质感还原钢制轴类零件的视觉特征，轴承端盖采用亮绿色材质区分支撑定位构件，不同材质的搭配让内部传动层级一目了然，背景采用深色带光效的渲染场景，突出变速箱主体的结构细节。设计过程中充分考虑多级变速的传动逻辑，通过不同齿数齿轮的啮合搭配实现多档位的转速扭矩转换，蜗轮蜗杆结构的加入也拓展了传动的换向与大减速比需求，整体结构排布紧凑，轴系间距经过合理校核避免传动干涉，各齿轮副的啮合位置精准，能够直观展示多级变速箱的动力传递路径：动力从输入轴传入后，经过不同齿轮副的依次啮合传递，最终从输出轴输出，通过切换不同的齿轮啮合组合即可实现不同传动比的变速输出，完整还原了多级齿轮变速箱的核心工作原理与结构组成，可用于机械原理教学、传动结构方案参考等场景。
