HMPT-500液力机械传动装置三维结构

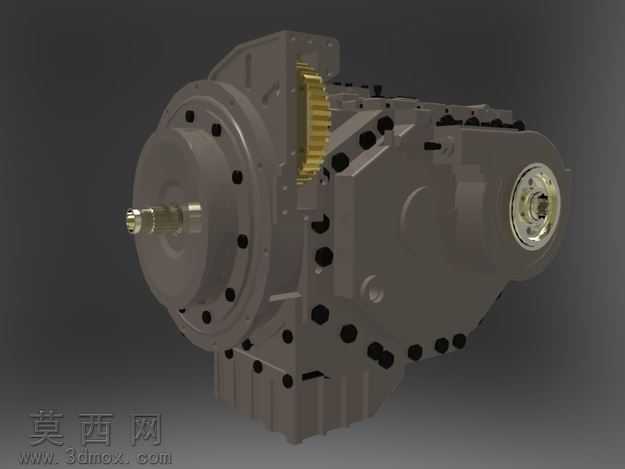

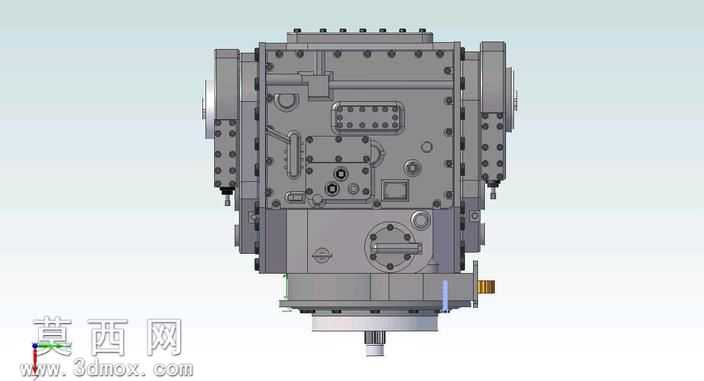

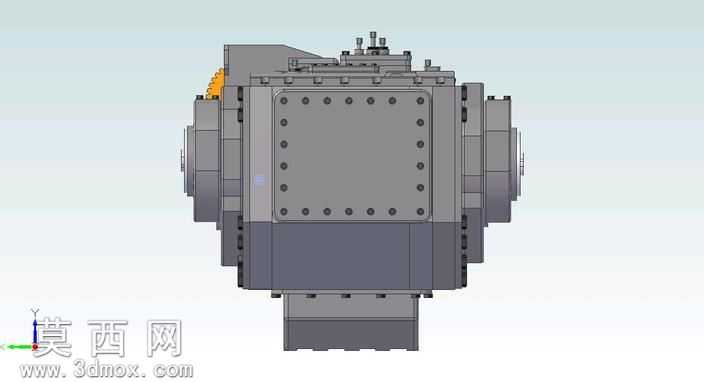

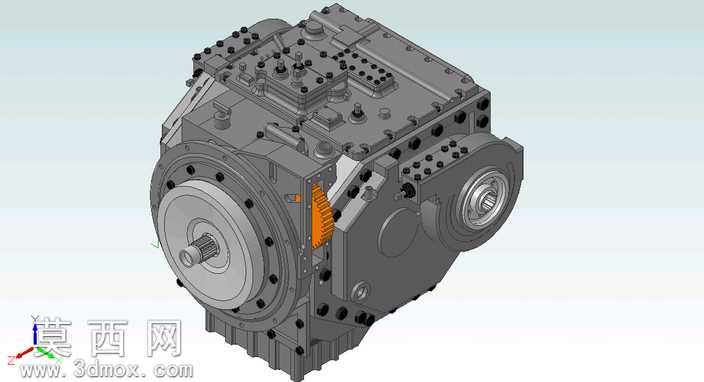

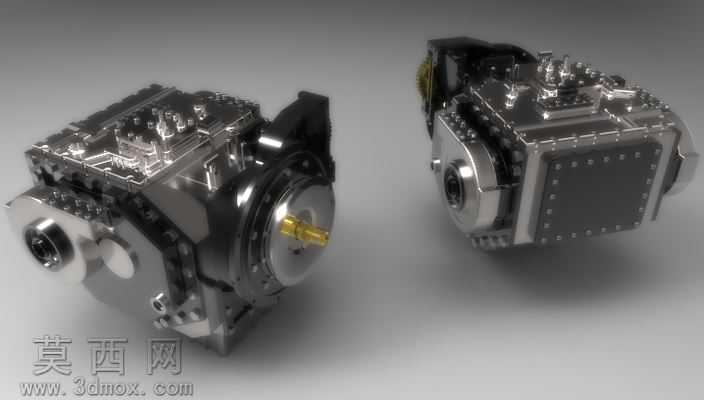

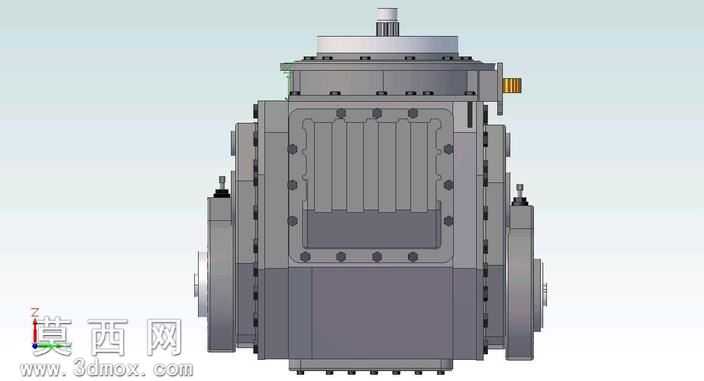

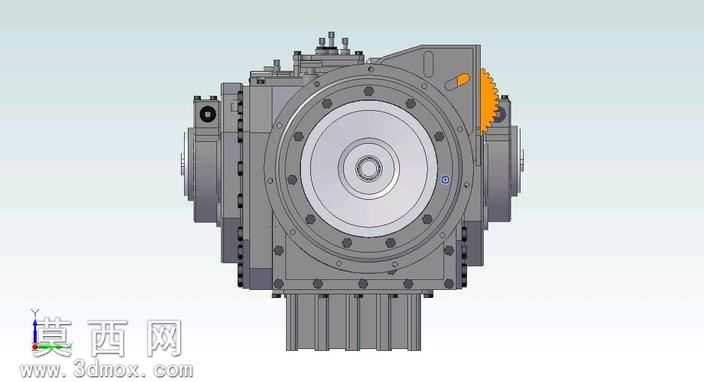

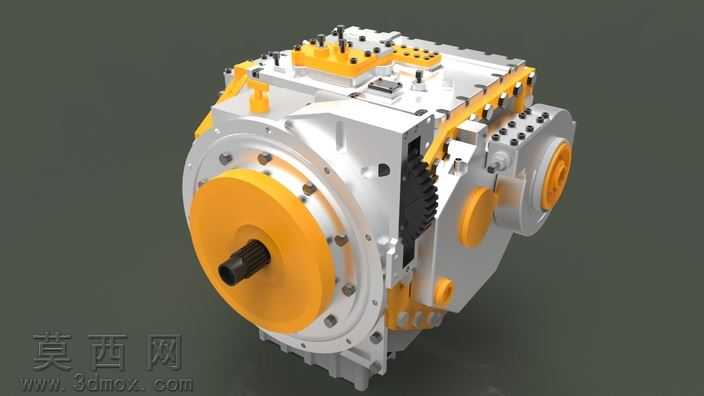

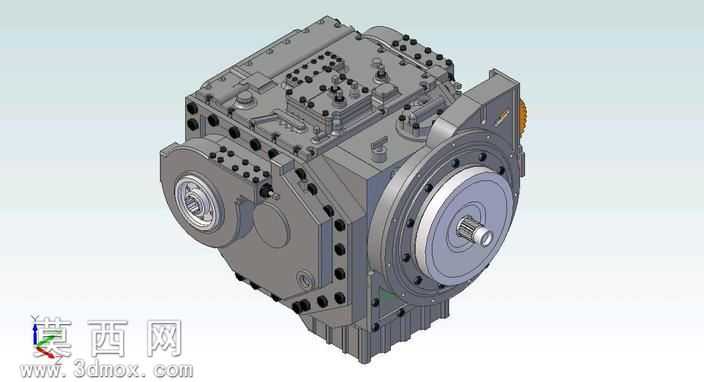

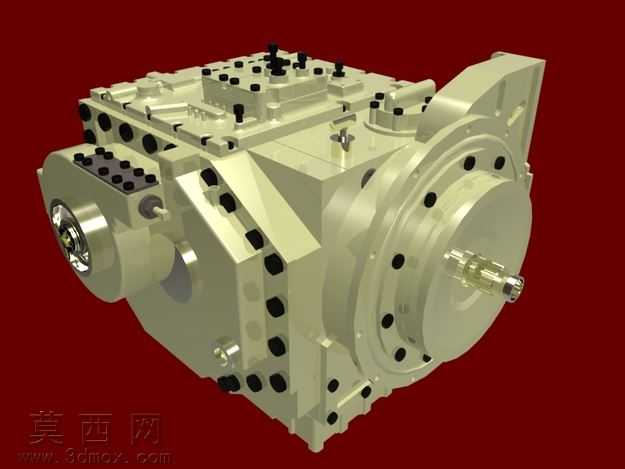

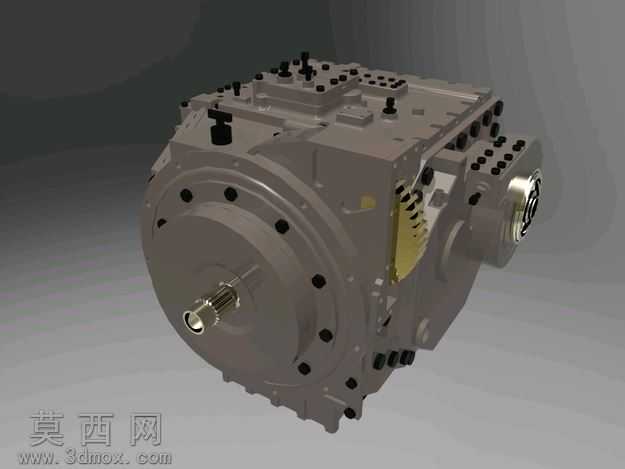

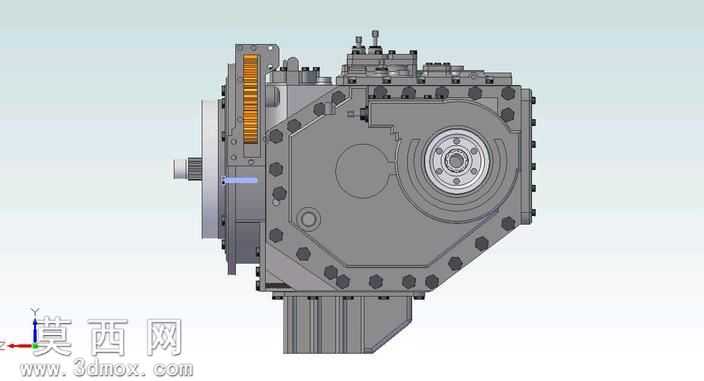

本作品为HMPT-500型500马力液力机械传动装置的三维建模成果，建模过程严格参照该型传动装置的实体结构比例开展，首先通过对传动装置整体外形的测绘数据进行基准定位，搭建出主壳体的基础轮廓特征，针对主壳体上分布的各类安装孔位、定位凸台、密封槽结构逐一进行特征构建，确保每一处孔位的孔径、孔深、分布角度都与实体结构保持一致。建模过程中对传动装置的外接动力输入轴、输出法兰结构进行了精细化还原，输入轴端的花键结构、密封配合轴段都做了单独的特征拆分，输出法兰的连接螺栓孔分布、端面定位止口都按照实际装配尺寸进行参数化建模，保证各部件之间的装配干涉检查能够顺利完成。在外观材质表现上，主壳体采用铸铝材质的渲染参数设置，还原出铸铝件表面略带磨砂的金属质感，表面的安装螺栓采用发黑处理的钢材材质，与壳体形成清晰的材质区分，轴类外露部件采用抛光合金钢材质，突出传动部件的加工精度质感。模型对传动装置顶部的控制阀组安装区域做了细致还原，各个控制阀的安装座、油管接口、调节螺栓都逐一建模呈现，侧面的液压油道接口、油位观察结构、吊装吊耳结构也都完整还原，清晰展现出该型液力传动装置集成化的结构设计特点。整体建模采用自顶向下的设计思路，先搭建整体装配骨架，再拆分各个子部件进行独立建模，最后完成总装配约束，确保各运动部件的相对位置准确，能够直观呈现液力机械传动装置的动力传递路径布局，壳体上的散热筋结构、加强筋结构都按照力学分布特点进行建模，既还原了实体的外观特征，也体现出传动装置壳体的结构强度设计逻辑，渲染阶段采用深红色背景突出金属材质的质感表现，通过多角度布光展现壳体表面的结构起伏与部件层次，让整个传动装置的复杂结构能够清晰直观地呈现出来。
