带推杆结构的双横臂前悬总成设计

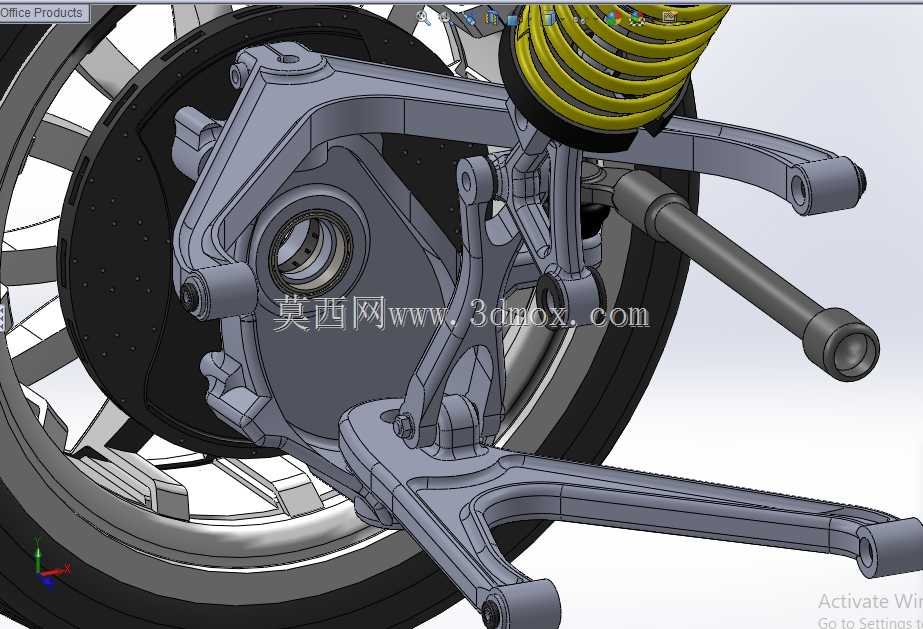

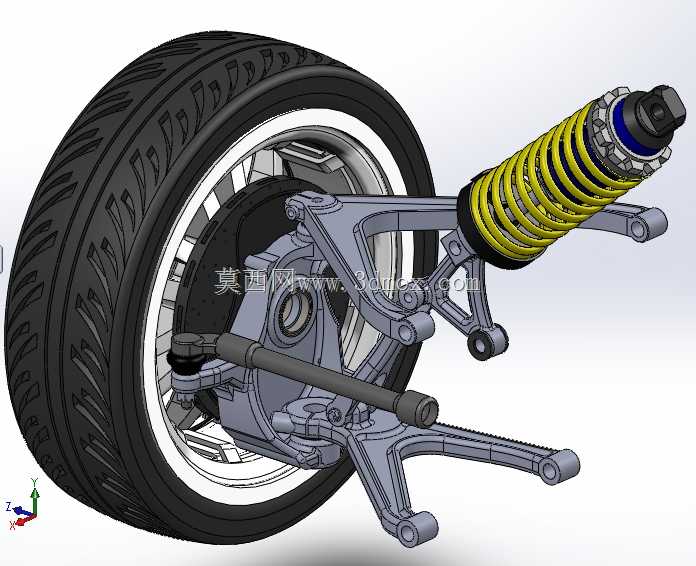

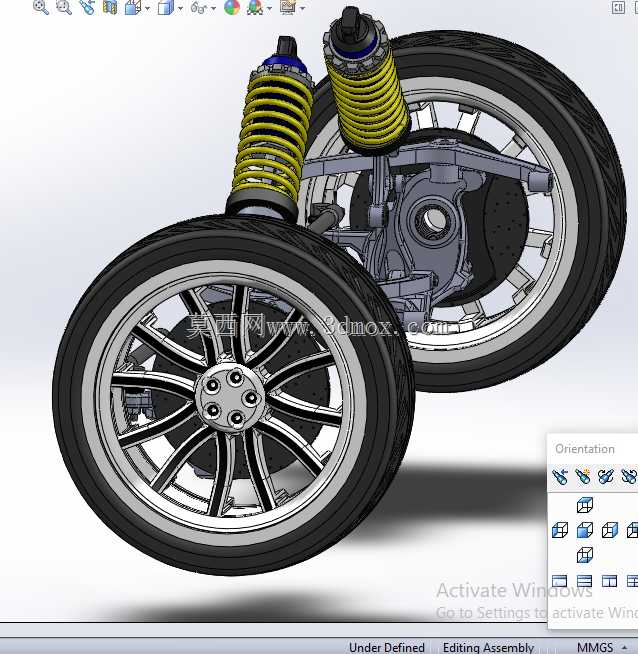

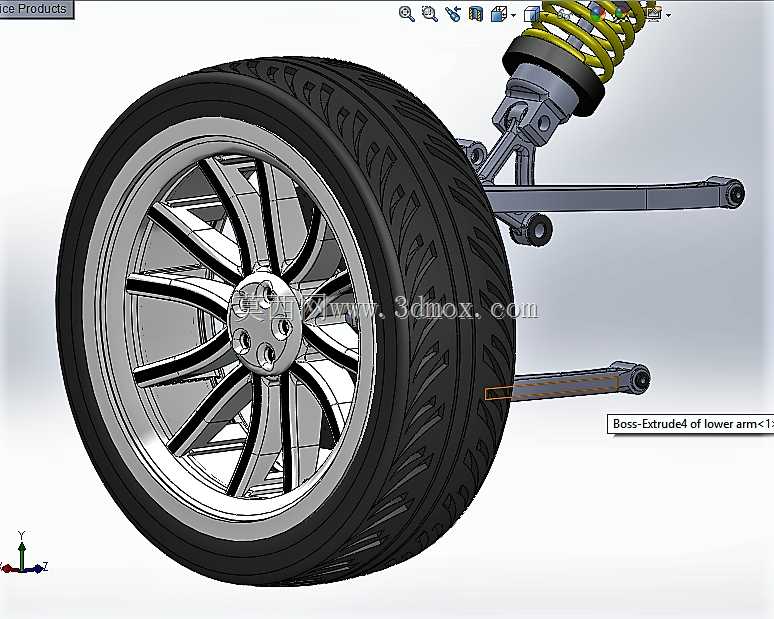

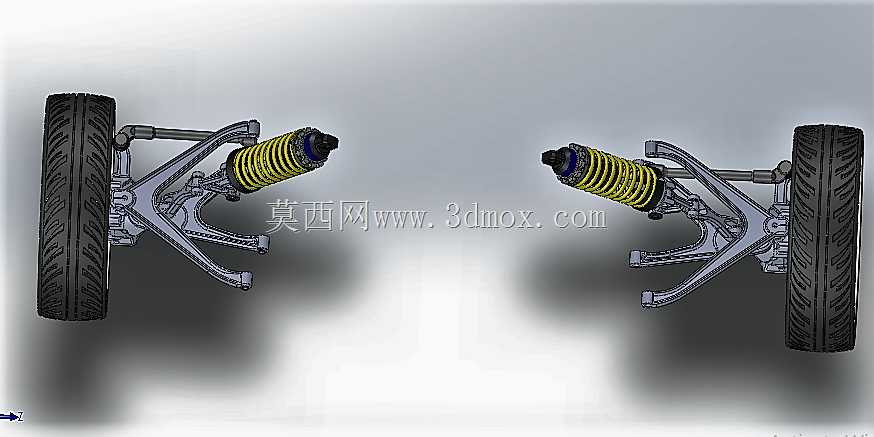

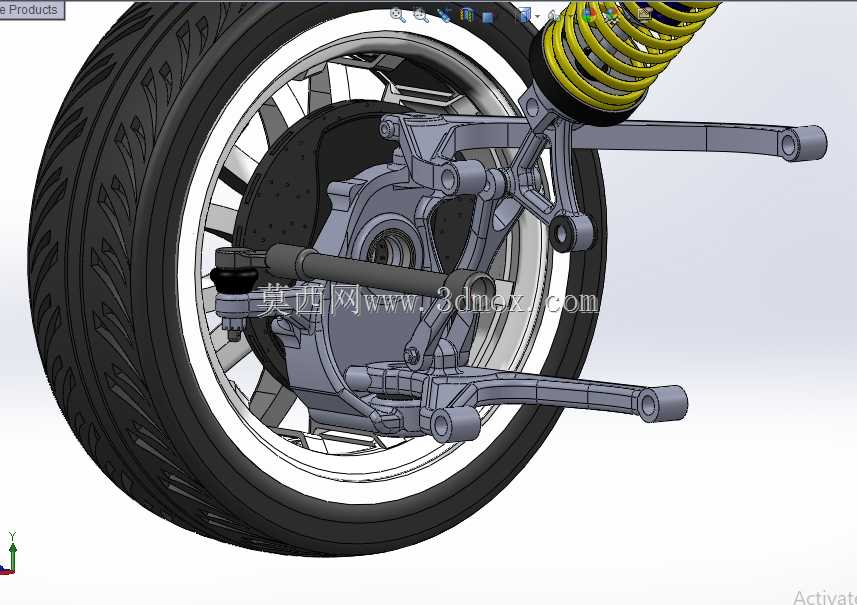

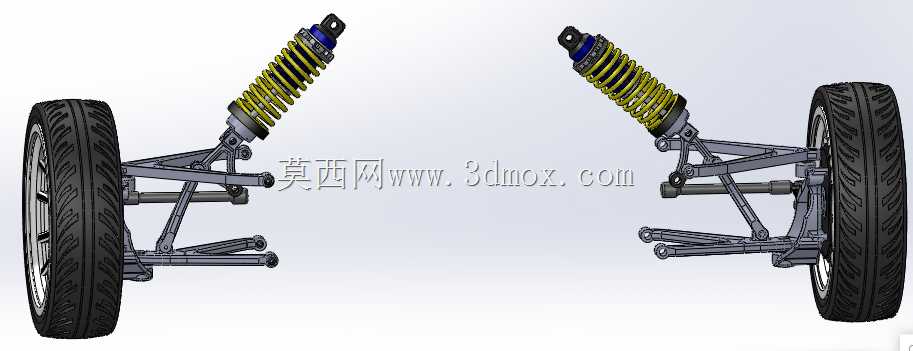

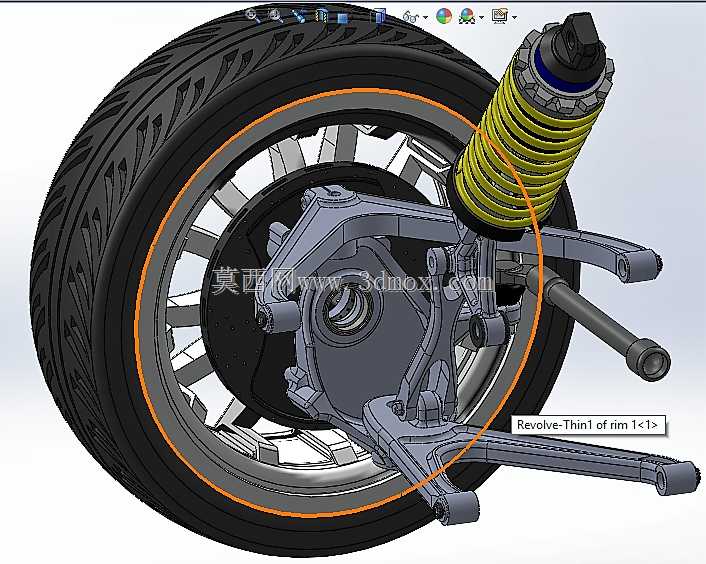

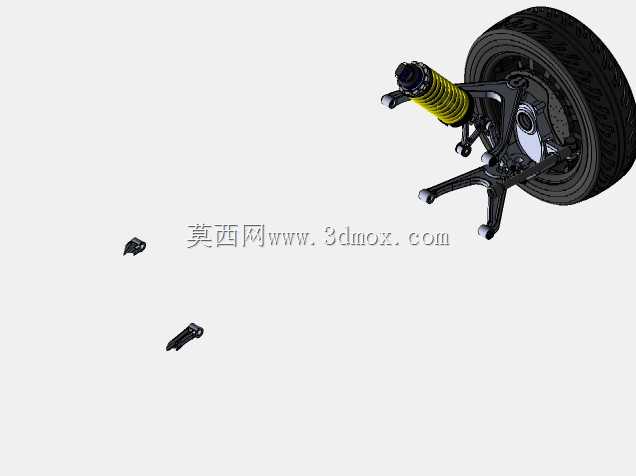

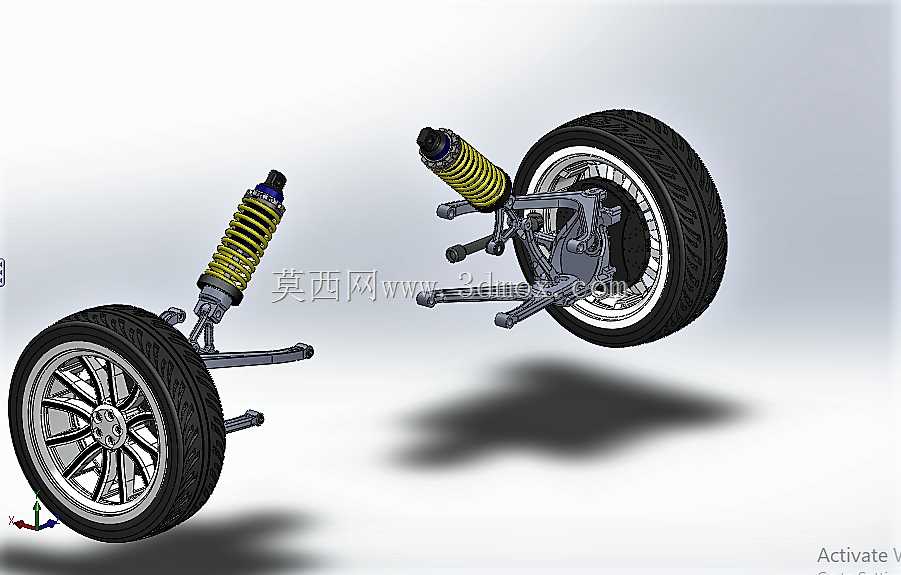

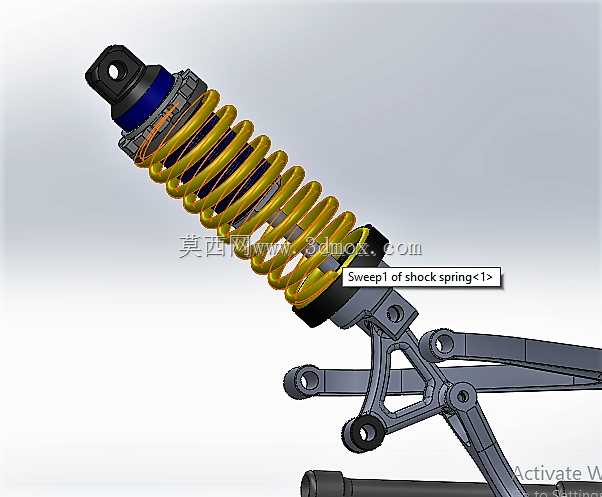

该结构主要应用于高性能乘用车辆、小型赛道专用车辆的前桥承载与导向系统，承担着传递车轮与车架之间各向力与力矩、缓冲路面冲击、衰减行驶振动、约束车轮运动轨迹的核心作用，是决定车辆操控稳定性与行驶平顺性的关键底盘部件。整套结构采用推杆式双横臂布局，区别于传统直接连接减震器的麦弗逊或普通双横臂结构，推杆一端连接下摆臂的受力点位，另一端与围绕底盘上固定点转动的三角形曲拐相连，曲拐再将载荷传递至弹簧减震器总成，这种布局可以将减震器与弹簧组件布置在更靠近车身内侧的位置，有效降低非簧载质量，同时优化车轮上下跳动时的外倾角、前束角变化特性，让轮胎在弯道侧倾、颠簸跳动时都能尽可能保持与地面的最大接触面积，提升抓地极限。从功能特性来看，整套总成集成了车轮轮毂单元、双横臂导向摆臂、螺旋弹簧、筒式减震器、转向节、制动盘、推杆与传动曲拐等完整部件，各部件之间的铰接点位均按照运动学仿真结果做了位置优化，能够在车轮上下全行程跳动过程中，精准控制轮距变化量与主销参数的波动范围，避免出现轮胎异常磨损、转向回正力突变的问题。设计过程中优先考虑了安装边界的适配性，整体结构的横向安装宽度适配常规小型乘用车的前轮轮距要求，减震器上端安装点位预留了与车身减震塔座对接的固定接口，下摆臂的前后铰接点位置符合常规前副车架的安装孔位布局，转向节上预留了转向拉杆连接球头的安装位与制动卡钳的固定接口，不需要对车身底盘结构做大规模改动即可完成适配。外形层面，整套结构的轮辋采用多辐式轻量化造型，螺旋弹簧采用等节距设计配合黄色防护涂层，减震器筒身做了防尘密封结构设计，所有摆臂与曲拐部件均采用镂空减重设计，在保证结构强度满足冲击载荷要求的前提下尽可能降低部件自重，曲拐的转动轴位置设计有耐磨衬套安装位，能够长期承受交变载荷作用下的转动磨损，延长整套悬架的使用寿命。在实际装车应用中，这种推杆式双横臂前悬能够在车辆激烈驾驶、高速过弯时提供更好的侧向支撑性，减少车身侧倾幅度，同时在经过颠簸路面时，通过推杆与曲拐的杠杆比优化，能够让减震器与弹簧获得更合理的行程利用率，过滤细碎震动的效果更出色，兼顾赛道驾驶的操控需求与日常行驶的舒适性要求。
