BGM-109战斧对地攻击巡航导弹结构设计

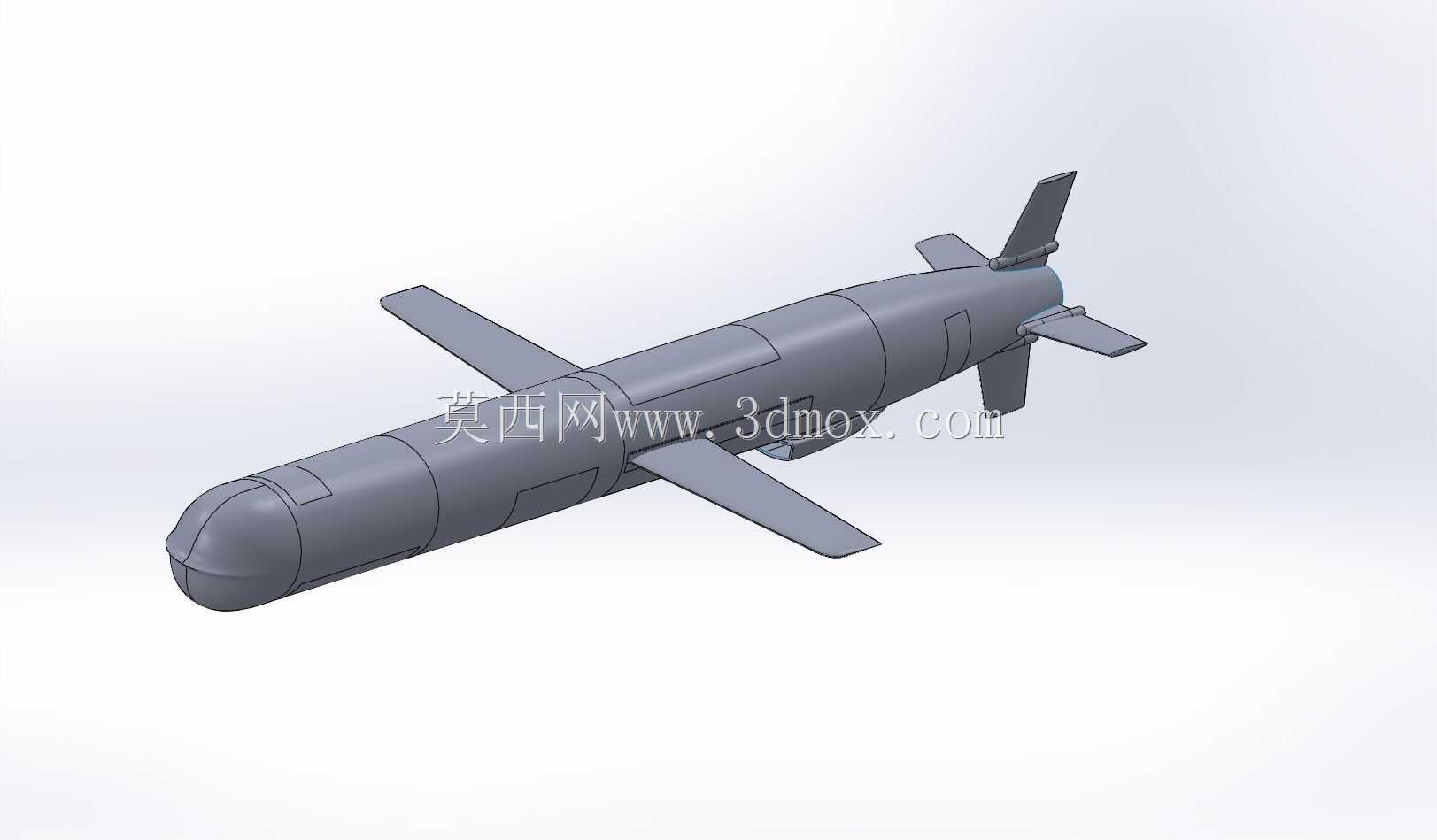

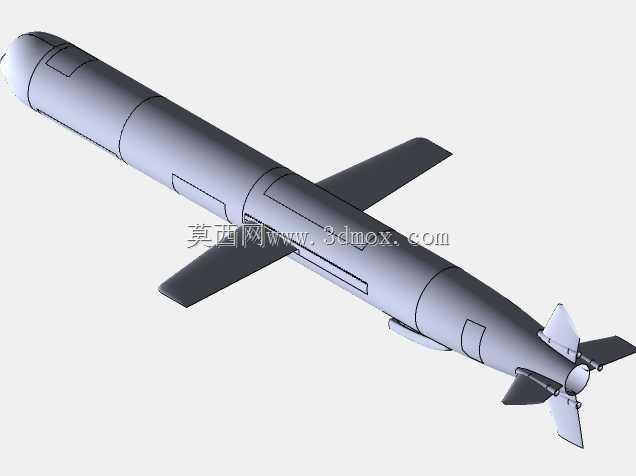

本次呈现的是BGM-109战斧对地攻击巡航导弹的三维结构设计，该类装备作为远程精确打击体系的核心组成部分，主要应用于多平台发射的对地纵深打击场景，可从水面舰艇、水下潜艇、陆基机动发射单元等多载体完成投放，承担对敌方纵深高价值固定目标、加固工事、指挥节点、后勤枢纽的精确毁伤任务，是现代联合作战中实施防区外打击的关键装备。从实际用途来看，该型巡航导弹通过全程低空亚音速飞行规避敌方防空探测，依托地形匹配、卫星制导等复合制导方式实现米级打击精度，能够在复杂电磁环境与地形遮蔽条件下完成突防，有效降低发射平台的暴露风险，兼顾战术打击的灵活性与战略威慑的实用性。在产品功能特性层面，该设计完整还原了导弹的气动布局与结构分舱特征：弹体采用长圆柱形流线构型，头部为卵形整流罩用于容纳制导组件与导引头，降低高速飞行时的空气阻力；中部设置一对可折叠平直弹翼，在发射离筒后自动展开，为亚音速巡航阶段提供充足升力，保障长航程飞行的气动效率；尾部配置十字形尾翼与小型涡扇发动机舱，尾翼负责飞行姿态的实时调整，配合制导系统修正飞行轨迹，涡扇发动机则为巡航阶段提供持续动力，兼顾燃油经济性与推力稳定性。从设计思路来看，该三维结构严格遵循实装的气动设计逻辑，弹体各舱段按照功能进行模块化划分，从前至后依次为导引头舱、制导设备舱、战斗部舱、燃料舱、动力舱，各舱段的连接边界、外形轮廓均匹配实装的装配关系，既还原了弹体表面的口盖、接缝等细节特征，也保证了整体气动外形的连续性，可用于气动仿真验证、结构装配演示、军事装备教学等场景。在外形尺寸与安装边界层面，该模型按照实装比例还原了弹体的长径比特征，弹翼折叠状态下的外轮廓尺寸适配通用发射筒的内径约束，展开后的翼展满足巡航阶段的升力需求，尾翼的偏转角度范围预留了姿态调整的运动空间，弹体尾部的发动机喷口位置与尾翼的安装位置互不干涉，各突出部件的边界均满足发射、飞行过程中的间隙要求，避免出现结构干涉问题。整体设计完整呈现了战斧巡航导弹的结构特征与气动布局，能够为相关装备的原理演示、结构认知、仿真分析提供精准的三维载体支撑。
