测绘用飞翼布局快速翼无人机结构

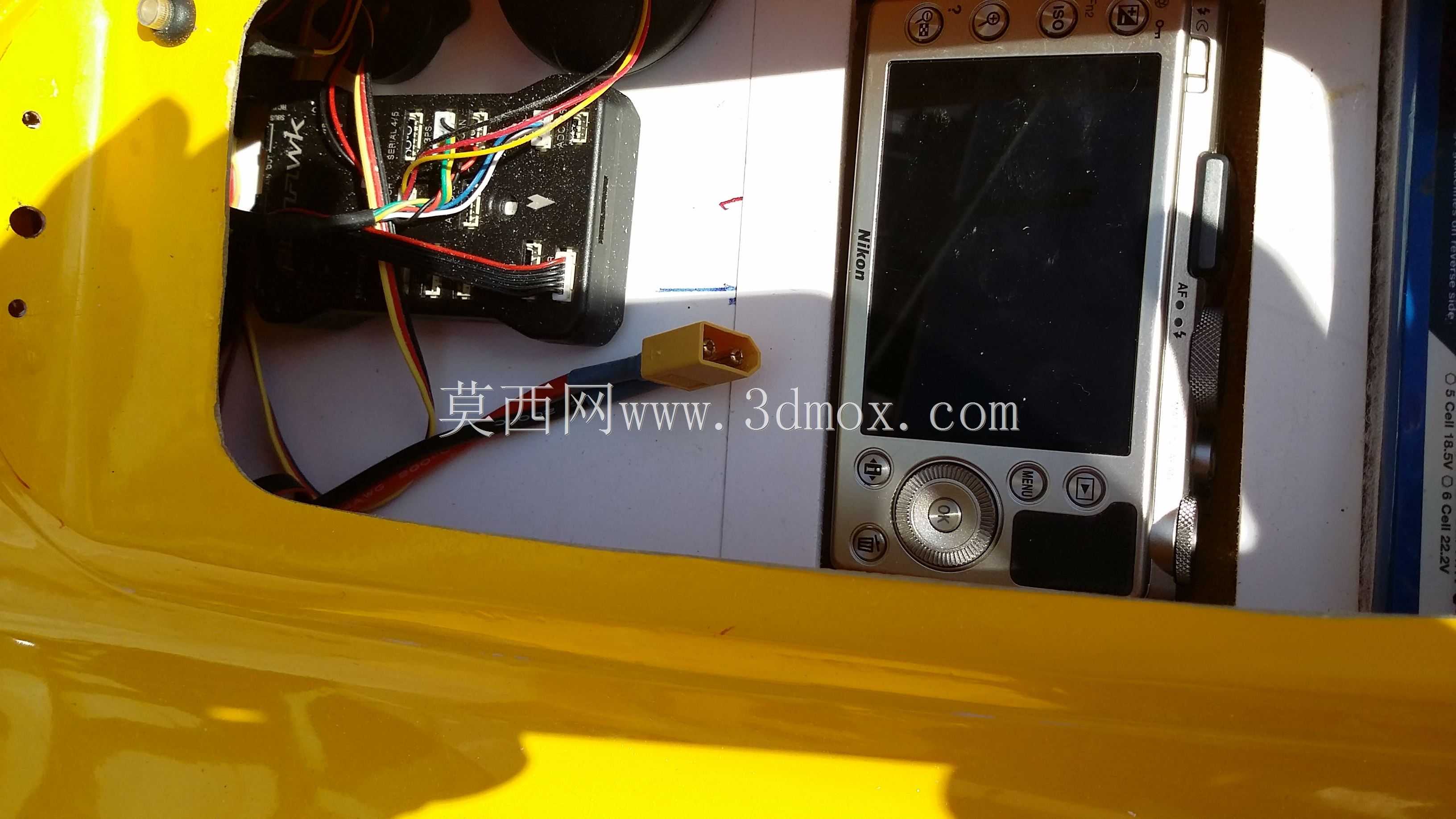

这款飞翼布局的快速翼结构，主要面向低空测绘、地形勘察、小范围航测作业场景设计，区别于常规多旋翼无人机，固定翼飞翼构型的飞行效率更高，能够在同等能源储备下完成更长航线的测绘作业，适合平原、丘陵、矿区等开阔区域的正射影像采集、地形高程数据获取工作，也可搭载轻量化巡检设备完成线性工程的常态化巡查任务。从实际用途出发，该结构采用翼身融合的一体化设计思路，取消了常规固定翼的尾翼组件，将机身与机翼平滑过渡为整体升力面，大幅降低了飞行过程中的诱导阻力，同时减少了外露结构件带来的气动干扰，让整机在巡航阶段的飞行姿态更稳定，能够保证测绘相机采集影像的清晰度，避免机身振动带来的画面畸变。在功能特性层面，该构型的机翼采用大后掠角设计，翼尖设置了上反的小翼结构，既能够提升机翼的展弦比提升升阻比，也可以增强飞行过程中的横向稳定性，降低飞控系统的姿态修正压力；机身中部的隆起段为设备舱预留了充足安装空间，可容纳飞控模块、电池组、测绘传感器、信号传输组件，设备舱的外形与机翼曲面顺滑衔接，不会破坏整体气动外形。设计过程中充分考虑了安装边界与尺寸适配，整机展长控制在单人可搬运的尺寸范围内，机翼沿展向设置了分段拼接结构，无需复杂工具即可完成快速拆装，方便外业作业时的转运与现场组装；机身内部的设备安装位预留了通用安装孔位，可适配市面上主流的轻量化测绘相机、差分GPS模块等作业设备，安装时无需对机身结构进行二次加工。外形设计上采用了流畅的曲面过渡，所有棱边均做了圆弧修型处理，既能够降低飞行阻力，也可以减少结构应力集中点，提升整机结构强度，在执行低空作业时能够更好地应对突发的紊流干扰，保证飞行安全与作业数据的准确性。
