GBU-12激光制导航空炸弹结构设计

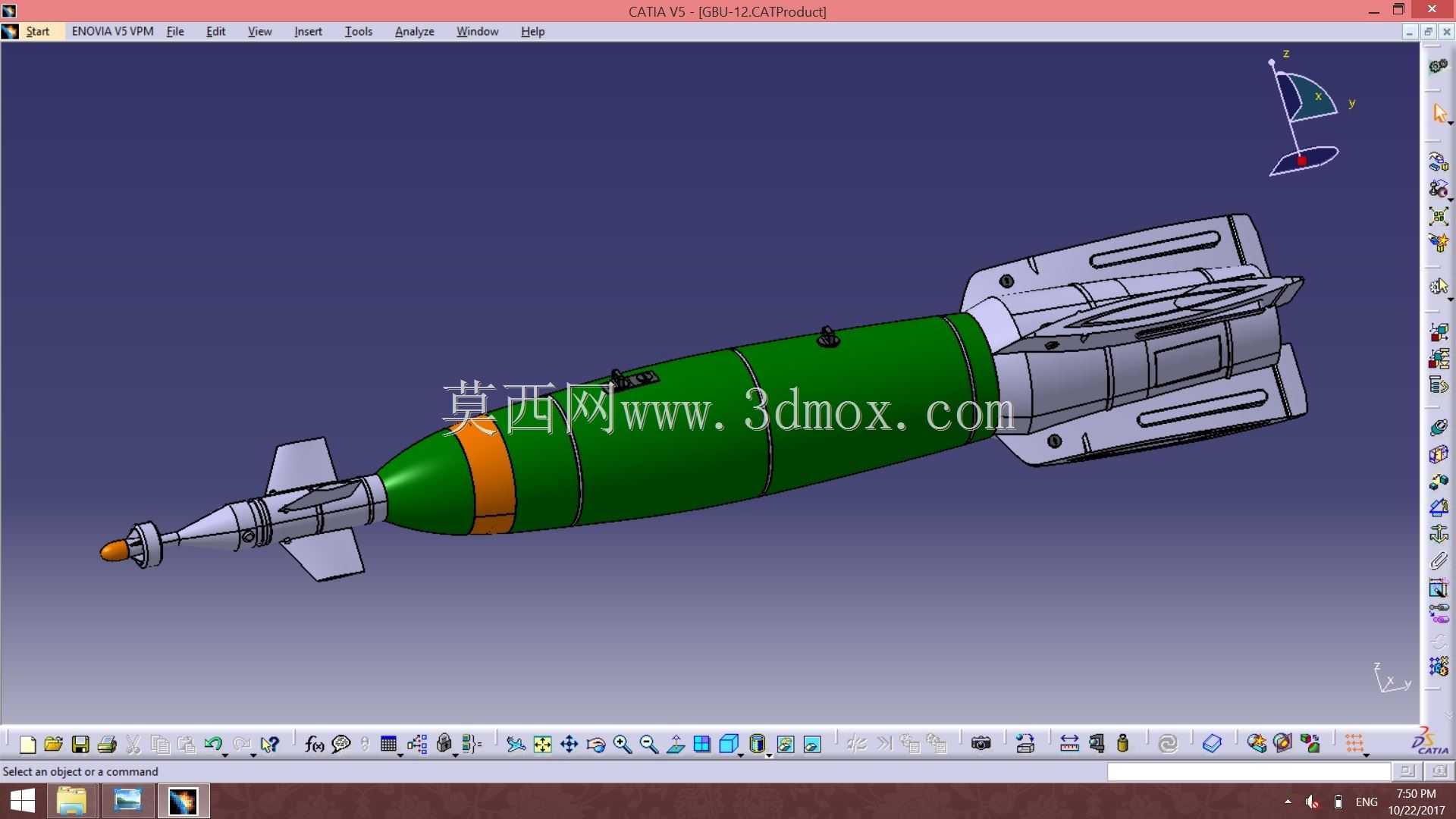

该模型还原的是航空精确制导炸弹的完整结构，这类装备主要配属航空兵作战序列，可搭载于多型固定翼作战飞机、武装直升机等空中平台，在近距空中支援、纵深目标打击、防空火力压制等作战场景中使用，能够对地面装甲集群、坚固工事、交通枢纽、火力点等目标实施高精度毁伤，相比传统无控航空炸弹，其命中精度大幅提升，可有效降低附带损伤，减少战机出动架次，提升空中打击的作战效能。从结构设计来看，该模型完整复现了弹体的核心组成部分，从前至后依次为导引头舱、控制舱、战斗部舱、尾翼稳定段。前端导引头为激光制导接收单元，负责捕获目标反射的激光编码信号，通过内部的光学组件与信号处理模块解算目标相对位置，输出制导修正指令；控制舱段布置有舵机驱动结构与四片可动鸭式舵面，能够根据制导指令实时调整舵面偏角，修正弹体飞行姿态与轨迹，保证弹体始终朝向目标飞行；中部战斗部舱为圆柱形主弹体，是毁伤载荷的承载舱段，外部设置有弹耳安装接口，用于和战机挂架实现可靠连接，弹体表面的环形箍带为舱段连接结构，用于实现各舱段的快速对接与密封，保证弹体结构在高速飞行过程中的强度与稳定性；尾部为折叠式尾翼稳定组件，在弹体挂载状态下尾翼处于折叠状态，可节省挂架占用空间，适配战机弹舱或外挂架的安装边界，弹体离机后尾翼自动展开，为弹体飞行提供稳定力矩，保证弹体飞行过程中的姿态稳定。在设计思路上，该模型严格遵循真实制导炸弹的气动布局逻辑，鸭式舵面与尾翼的配合既保证了制导过程中的机动响应能力，又兼顾了全飞行阶段的稳定性，弹体整体采用流线型修形，能够有效降低高速飞行过程中的空气阻力，提升弹体的射程与末段飞行速度。弹体的各舱段均采用模块化设计思路，不同功能舱段通过标准化接口连接，既便于生产阶段的装配调试，也便于勤务阶段的检测维护，可根据不同作战任务快速更换不同类型的战斗部或者制导组件，拓展装备的任务适用范围。从安装边界来看，弹体的整体尺寸适配主流战机的外挂挂架与内部弹舱挂载要求，弹耳的间距、承载强度均符合航空挂载的标准规范，折叠尾翼展开后的尺寸满足飞行稳定性要求，折叠状态下的轮廓尺寸不会超出挂架的安全边界，避免在战机起降、机动飞行过程中与机身其他部件发生干涉。弹体的重心位置经过合理配平，保证在无制导的滑翔阶段也能保持稳定的飞行姿态，为制导系统的正常工作提供良好的初始飞行条件。
