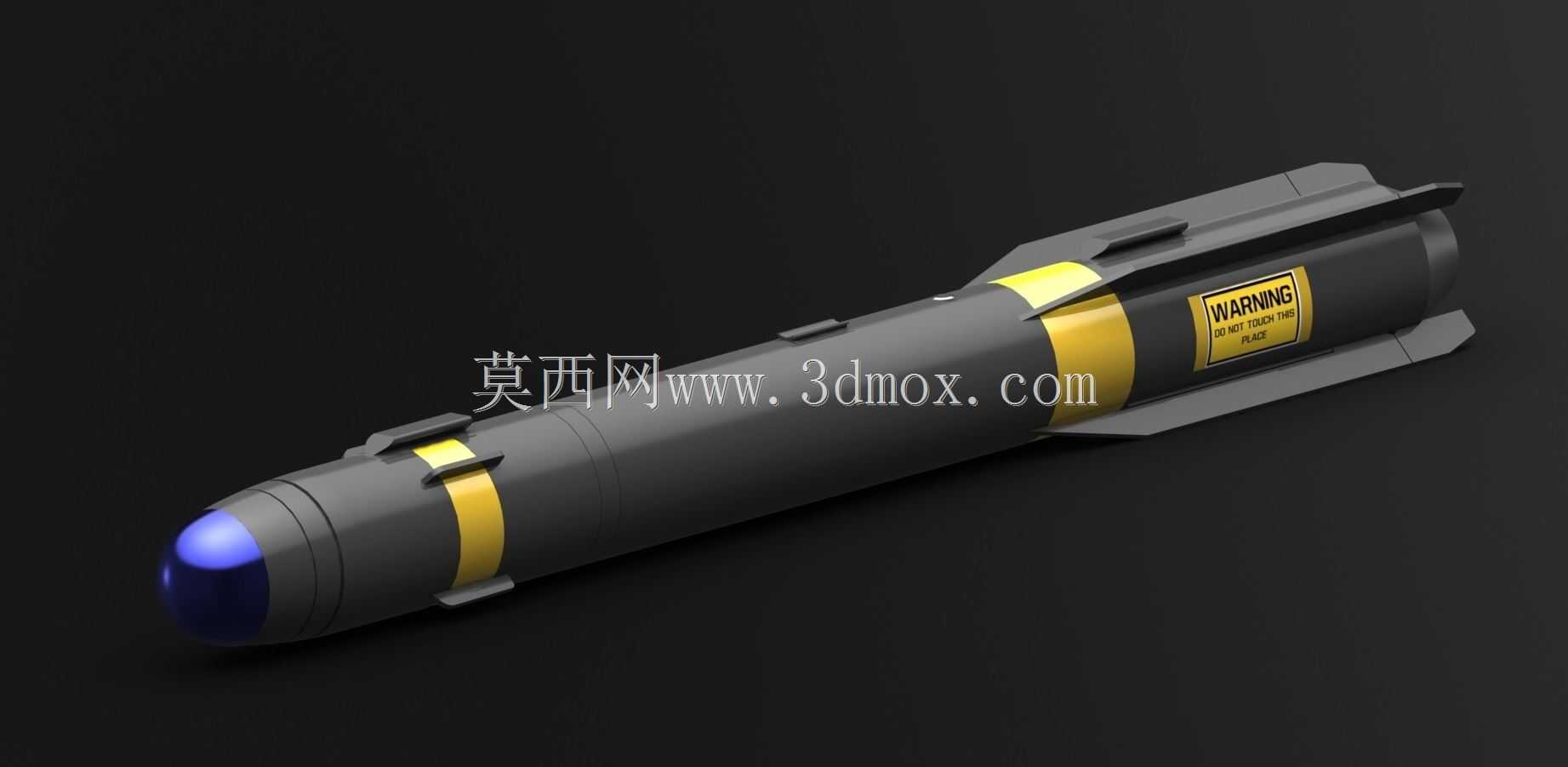

AGM-114地狱火飞弹高精度三维造型

该款弹药三维造型还原了AGM-114地狱火飞弹的完整结构特征，可用于军工装备展示、作战模拟推演、国防科普教学等多个场景。作为一款多平台适配的精确制导弹药，其实际用途覆盖反坦克作战、近距离空中支援、定点清除高价值目标等任务，可挂载于武装直升机、无人机、地面发射载具等多种平台，适配陆航、特战、装甲对抗等多类作战场景。从功能特性来看，该弹采用模块化设计思路，导引头部分还原了半主动激光/毫米波雷达导引的结构特征，弹体中部的战斗部段预留了不同战斗部类型的结构适配空间，可对应破甲、爆破、温压等不同作战需求的战斗部安装，尾部的固体火箭发动机段还原了尾翼折叠与展开的结构边界，满足载具挂载时的尺寸约束与发射后的气动稳定需求。在设计思路上，建模过程严格参照实装的外形比例进行还原，弹体整体为细长旋成体布局，头部导引头罩采用钝形透明结构设计，既保证导引头的信号传输窗口需求，又兼顾高速飞行时的气动减阻要求；弹身的环形箍带结构对应实弹的舱段连接位置，保证各舱段的同轴度与连接强度；弹体表面的警示标识与接口特征均做了精细化还原，尾翼采用后掠切尖设计，在飞行过程中提供稳定的滚转力矩，同时折叠状态下可大幅缩小径向尺寸，适配直升机短翼挂架、无人机内置弹舱等狭小安装空间。从外形尺寸与安装边界来看，该弹整体长度、弹径比例严格匹配实装参数，挂载状态下折叠尾翼的最大径向尺寸满足多数现役武装直升机挂架的间距要求，发射后尾翼展开的翼展尺寸保证飞行过程中的气动稳定性，弹体前后的吊挂接口位置对应实装的挂耳结构，可直接适配标准的机载武器挂梁，无需额外调整安装结构。建模过程中对弹体的气动外形做了连续曲面处理，保证曲面光顺无折痕，各舱段的分模线、连接螺栓等细节特征均做了还原，既可以用于静态展示渲染，也可提取外形数据用于气动仿真、挂载适配模拟等工程场景，弹体内部预留了导引头、战斗部、发动机、制导舱的结构占位空间，可根据需求进一步细化内部结构设计，满足不同深度的使用需求。
