带透明外涵道的轴流式涡轮动力装置结构

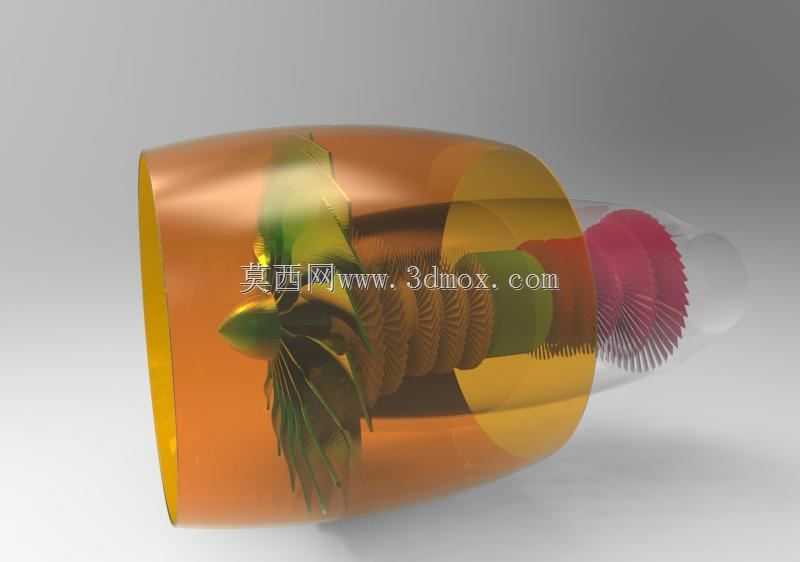

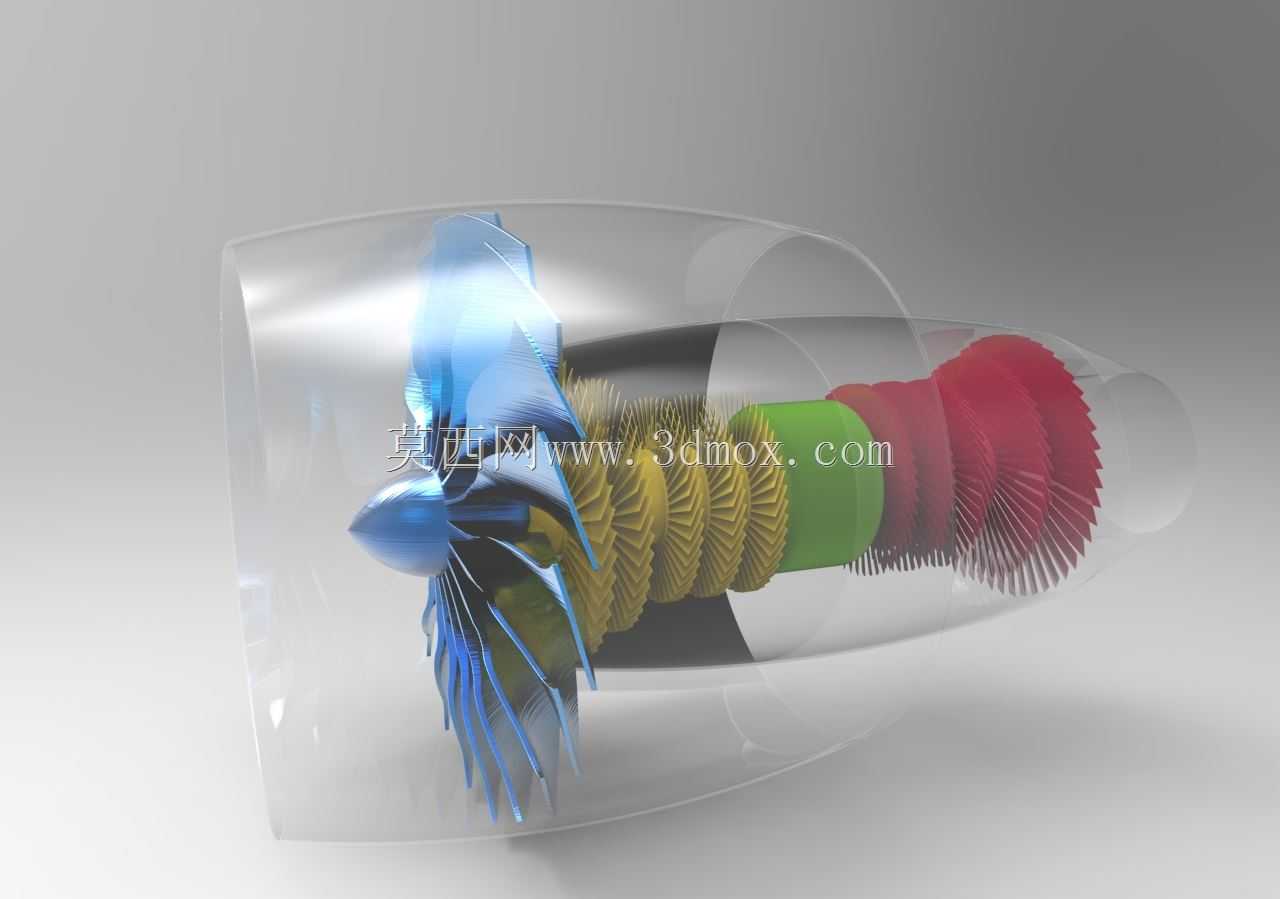

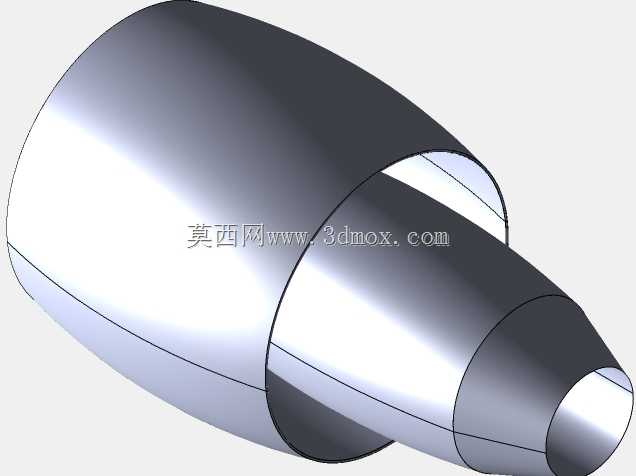

这款轴流式涡轮动力装置的三维结构，主要面向小型分布式风能捕获、微型涡喷动力验证、教学演示教具等应用场景，可作为小型离网供电系统的核心动力转换部件，也可用于航空航天类专业的叶轮机械原理教学演示，或是航模爱好者制作微型涡喷动力、涵道风扇动力的结构参考。从实际用途来看，该装置通过多级叶轮的气动耦合，实现流体动能与旋转机械能的高效转换，前端大尺寸叶片负责捕获来流的动能，将轴向流动的流体导入后续的压气级轮组，逐级提升流体压力后，驱动后端的涡轮轮组输出旋转扭矩，整套结构在透明外涵道的约束下，可减少流体径向逸散损失，提升能量转换的整体效率。从功能特性来看，该结构采用多级轴流叶轮排布，前端进气叶片采用大扭角设计，适配低流速来流的进气角度，减少进气冲击损失；中间段的压气级叶轮采用渐缩流道设计，每一级叶轮的叶片长度逐级缩短，配合静叶导流结构实现流体的逐级增压；后端涡轮级叶轮采用耐高温高强度结构的造型设计，可适配高压高速流体的冲击做功，不同颜色区分的轮组段清晰划分了进气、压气、做功、排气的功能区间，透明外涵道既可以直观展示内部叶轮的排布逻辑，也能在实际运行中起到整流、防护的作用，避免外部杂物进入叶轮间隙造成结构损坏。从设计思路来看，整套结构遵循轴流涡轮的经典气动布局，在保证气动效率的前提下优化了各级叶轮的叶片型线，调整了各级轮组的轴向间距，减少级间流动干扰，同时采用模块化的轮组设计，不同功能段的轮组可单独拆分更换，方便根据不同的来流条件、输出功率需求调整级数组配方案；外涵道采用流线型的回转体造型，进出口做了圆滑过渡处理，降低流体进出涵道的局部阻力。从外形尺寸与安装边界来看，整套装置为回转体结构，整体轴向长度与最大径向直径的比例约为3:1，前端进气口直径略大于后端排气口直径，安装时需保证进气方向与来流方向的夹角不超过15度，避免进气偏流造成效率下降，装置的安装基座可设置在涵道外壁的中后段，避开前端进气的流场干扰区域，径向预留的安装间隙不小于最大轮叶半径的10%，保证运行过程中叶轮与涵道内壁无刮蹭，同时预留足够的流体流通空间，整体结构的重心位于涵道轴向中点位置，安装固定时需保证支撑结构的承重能力覆盖整体重量的三倍以上，避免运行振动造成结构移位。
