多款航空翼型结构三维设计方案

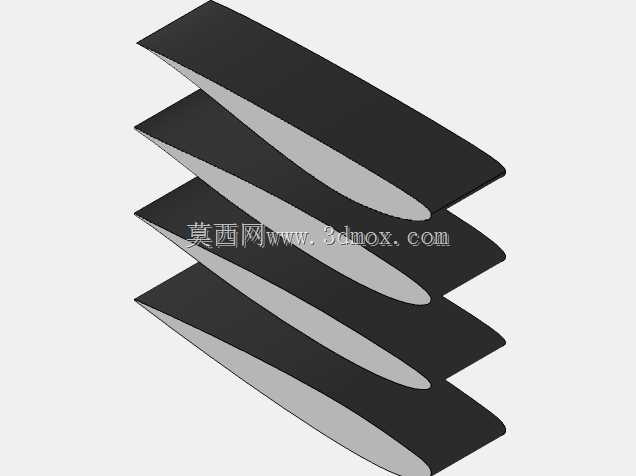

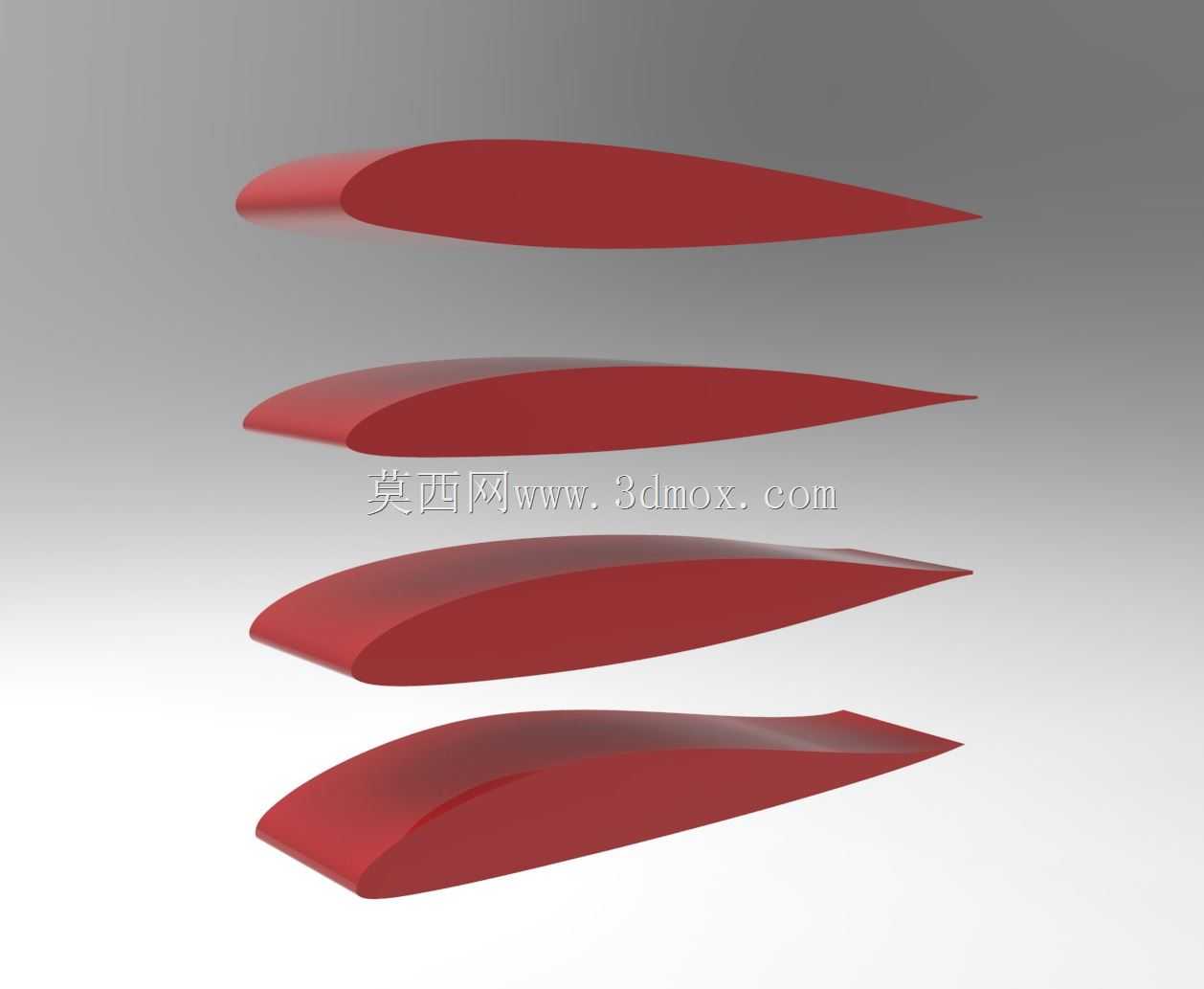

本次呈现的翼型结构设计，主要面向低空旋翼类航空装备的旋翼部件研发场景，覆盖轻型直升机、多旋翼工业无人机、小型垂直起降飞行器的旋翼翼面设计需求，是旋翼系统产生升力、实现姿态控制的核心功能部件，直接决定飞行器的悬停稳定性、前飞效率、载荷能力与机动性能上限。设计过程中围绕不同飞行工况的气动需求，选取了NACA23012、SC36210、SC36212、NACA8H12四款成熟翼型进行三维结构还原，每款翼型的气动特性各有侧重：NACA23012翼型具备良好的低速升力特性与失速迎角余量，适合用于直升机主旋翼的中段翼面，能够在大姿态机动时维持稳定升力输出，避免气流分离导致的升力骤降；SC系列翼型优化了跨速域下的阻力特性，能够降低旋翼高速旋转时的波阻影响，适合用于旋翼外段线速度较高的区域，提升前飞状态下的整机推进效率；NACA8H12翼型则具备更优的俯仰力矩稳定性，适合用于小型无人机的旋翼设计，降低飞控系统的姿态修正压力。在外形尺寸与安装边界设计上，四款翼型均保留了标准翼型的弦长比例与翼型厚度分布，可根据实际旋翼的直径需求进行等比例缩放，翼根位置预留了标准的桨毂安装接口匹配余量，能够适配常见的铰接式、无铰式旋翼桨毂连接结构，安装时无需对翼根结构进行二次切削修改，可直接匹配桨夹的夹持尺寸范围。翼面的曲面设计严格遵循翼型坐标点云数据生成，保证翼型的气动外形精度，表面光滑过渡无曲率突变，能够减少气流附着时的摩擦阻力，同时翼型的厚度分布充分考虑了内部结构件的布置空间，可容纳旋翼的大梁、配重、防冰管路等内置结构，兼顾气动性能与结构强度需求。这类翼型结构不仅可用于载人直升机的主旋翼、尾翼设计，也可适配工业级植保无人机、消防巡检无人机、应急救援垂直起降飞行器的旋翼定制开发，能够帮助研发人员快速完成旋翼的气动外形验证，缩短翼型选型与结构设计的迭代周期，在实际应用中可根据飞行器的起飞重量、巡航速度、飞行高度区间等参数，灵活选取对应翼型进行组合设计，实现旋翼系统的性能最优匹配。
