MQ-9长航时察打一体无人机整机结构设计

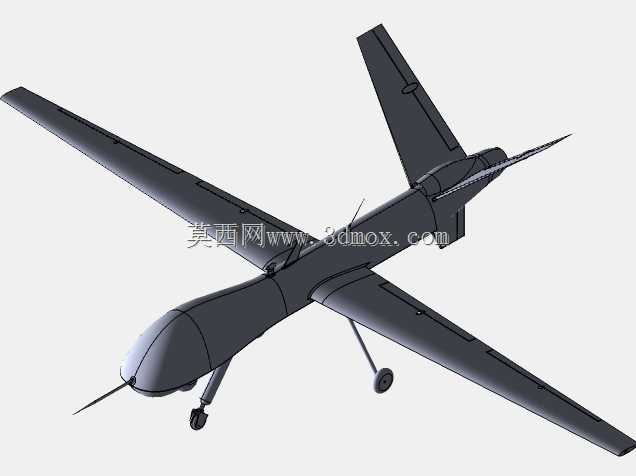

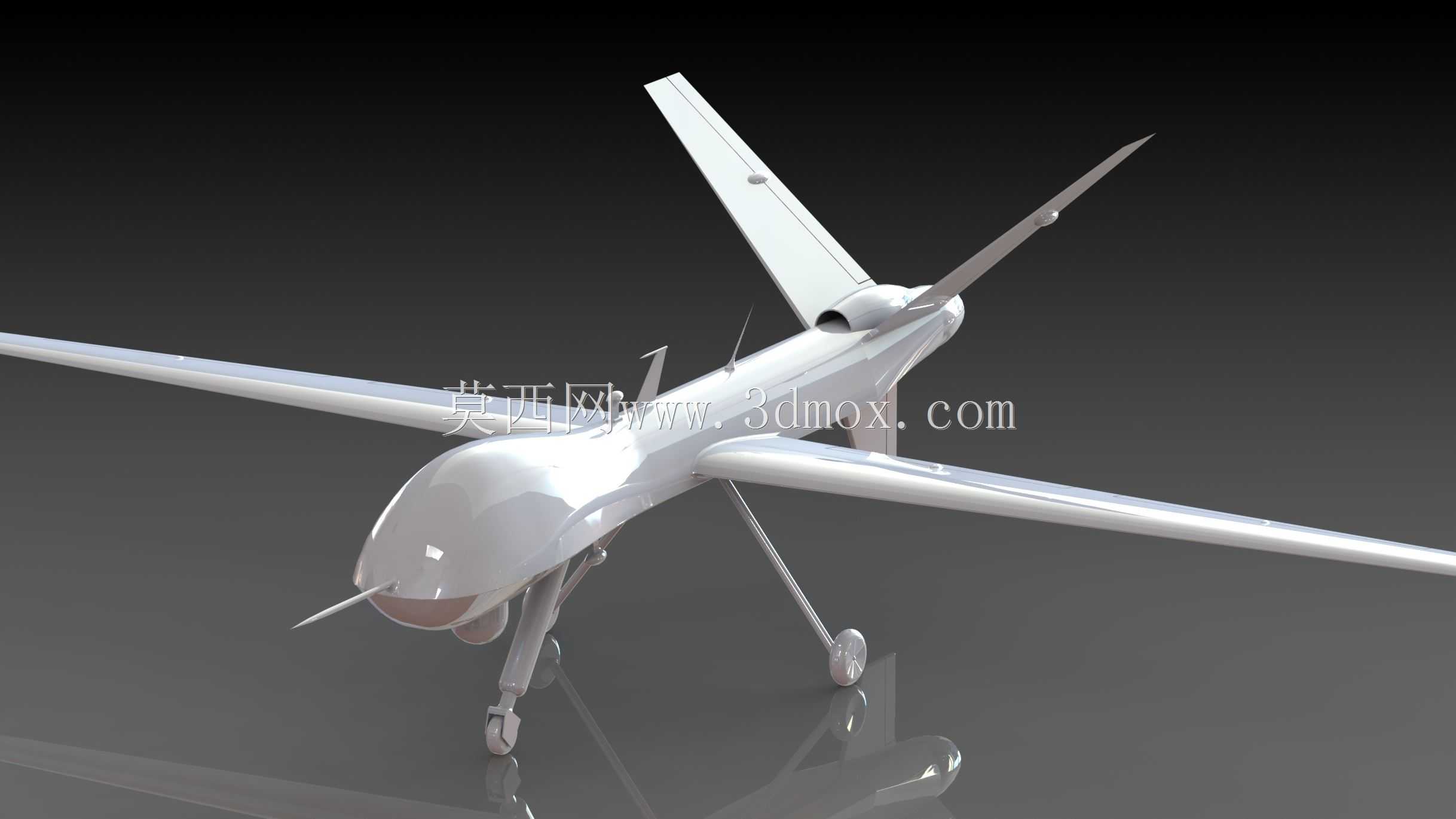

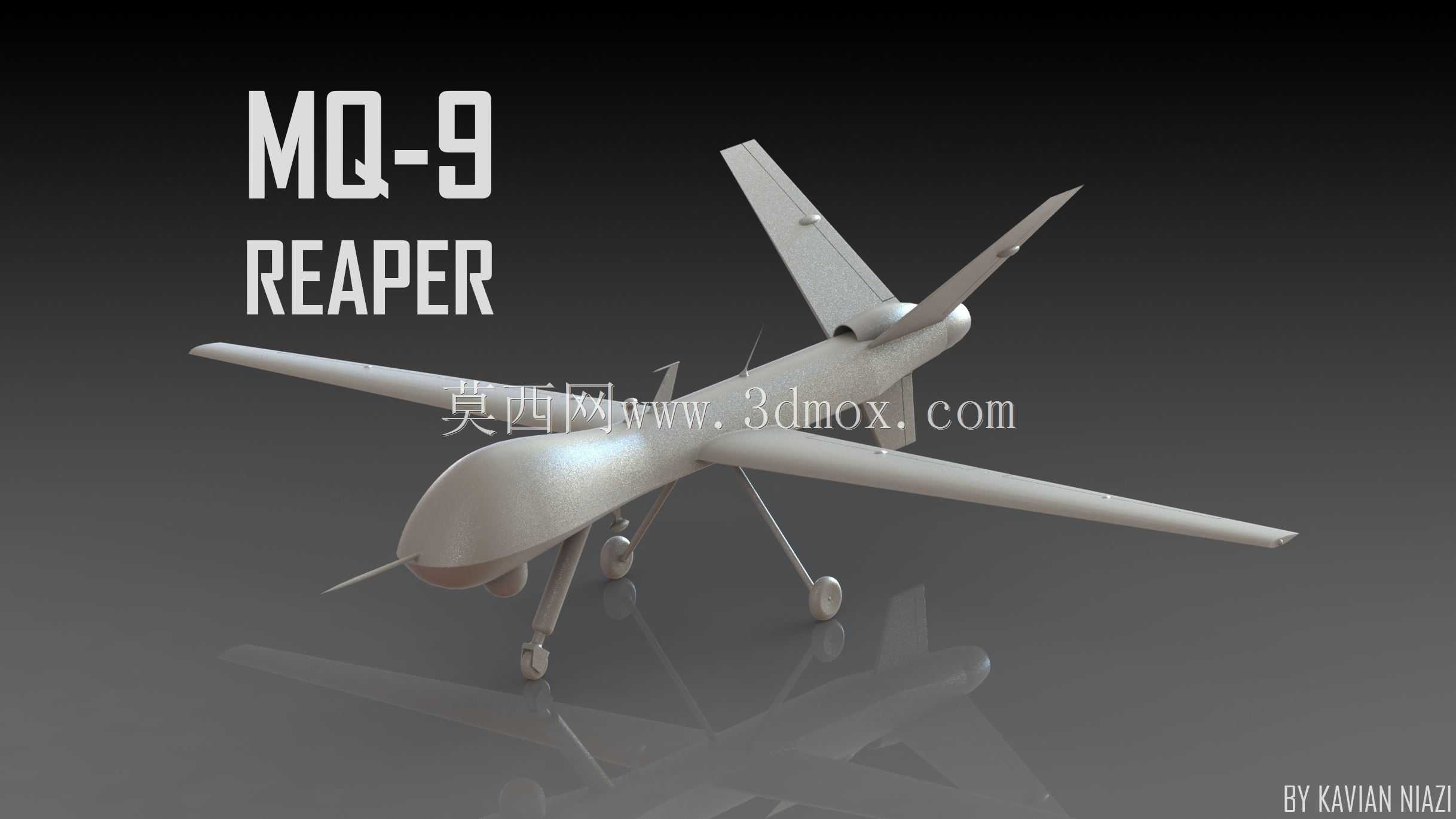

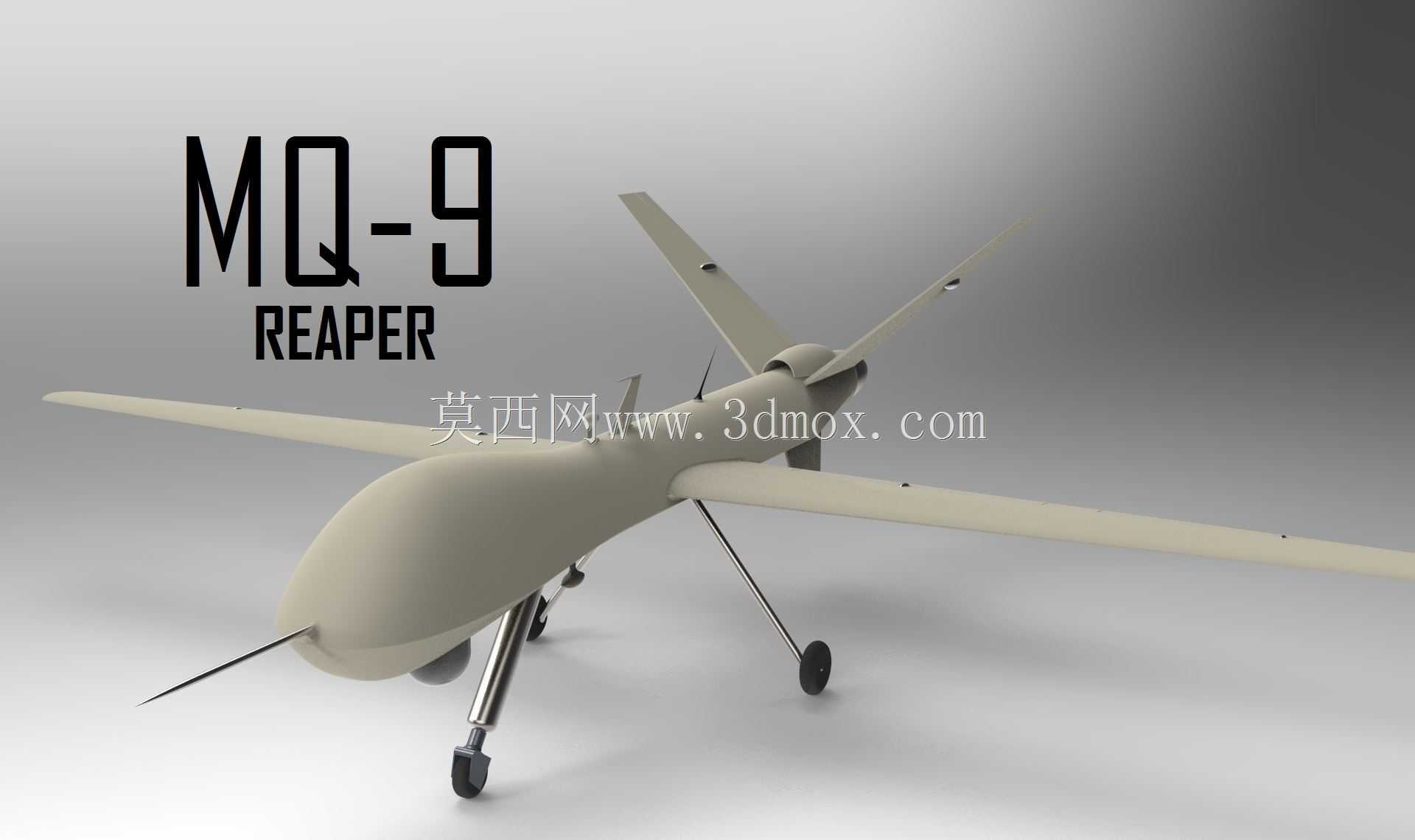

本次呈现的MQ-9无人机三维结构设计，围绕中空长航时察打一体航空器的实际作战与勤务需求展开，完整还原了该型装备从气动布局到机载系统挂载的全维度结构特征。在实际应用场景中，该型无人机主要承担广域持久侦察、时敏目标精确打击、边境巡逻管控、战场毁伤评估等任务，可在高威胁空域下替代有人机执行长周期滞空任务，大幅降低人员作战风险，同时可适配不同任务载荷，满足反恐作战、海域巡查、灾害应急测绘等多场景使用需求。从设备实际用途来看，设计过程中充分考量了平台的多任务拓展能力，机身中部设置标准化载荷舱接口，可根据任务需求快速换装光电侦察吊舱、合成孔径雷达、精确制导武器挂架等不同模块，机翼下的挂点结构经过载荷校核，可匹配不同重量的任务载荷，兼顾侦察监视与精确打击的双重功能需求。在产品功能特性层面，该设计重点还原了无人机的高升阻比气动布局，采用大展弦比平直下单翼搭配V型尾翼的结构，有效降低长航时飞行过程中的诱导阻力，提升低速飞行状态下的升力系数，保障平台在稀薄空气环境下的稳定飞行能力；尾推式螺旋桨动力布局的结构设计，可减少动力系统对前部侦察载荷的振动干扰，同时优化机身尾部的气流流场，提升飞行操控稳定性；前三点式起落架的结构参数经过反复校核，主起落架设置缓冲阻尼结构，可满足简易跑道起降过程中的冲击载荷吸收需求，前起落架搭配转向机构，保障地面滑行阶段的方向操控精度。从产品设计思路来看，整体结构采用模块化分块设计逻辑，机身分为机头设备舱、中部燃油与载荷舱、尾部动力舱三个核心分段，各分段之间采用标准化连接结构，既便于生产制造过程中的部装对接，也方便后期勤务维护过程中的模块快速更换；机翼与机身的连接结构采用快卸式设计，可满足拆解运输后的快速组装需求，适配前沿部署的快速响应要求。在外形尺寸与安装边界层面，设计过程中严格控制整机的结构尺寸比例，翼展、机身长度、机高的比例完全匹配实机的气动参数，各机载设备的安装位置预留了足够的维护操作空间，起落架收放路径、舵面偏转角度、螺旋桨旋转范围均做了干涉校验，保障各运动机构在全行程范围内无结构干涉，同时机身表面的天线、传感器等突出部件的安装位置均经过气动优化，尽量减少额外的飞行阻力，保障平台的长航时飞行性能。
