AIM-120先进中程空对空导弹结构设计

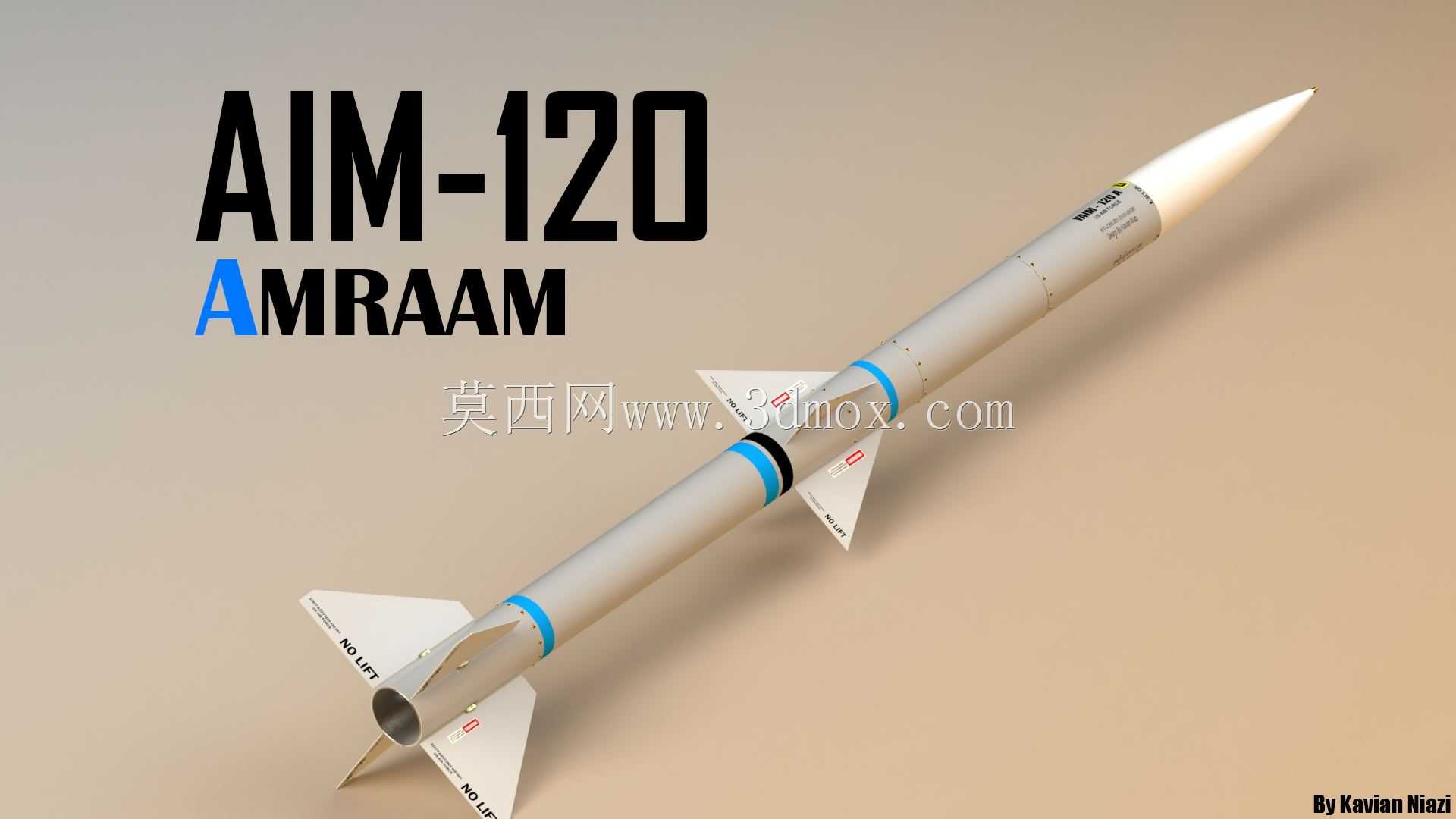

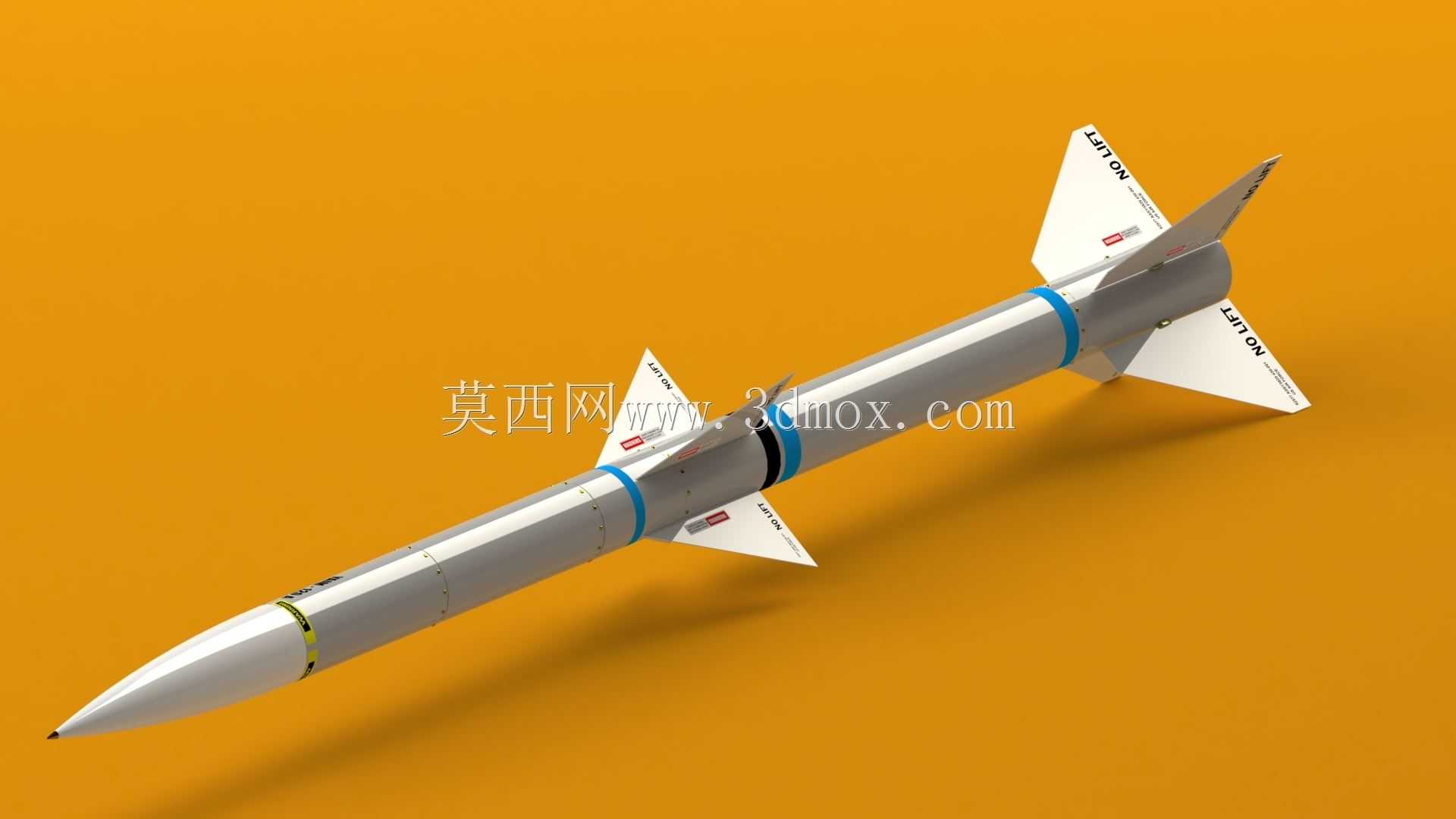

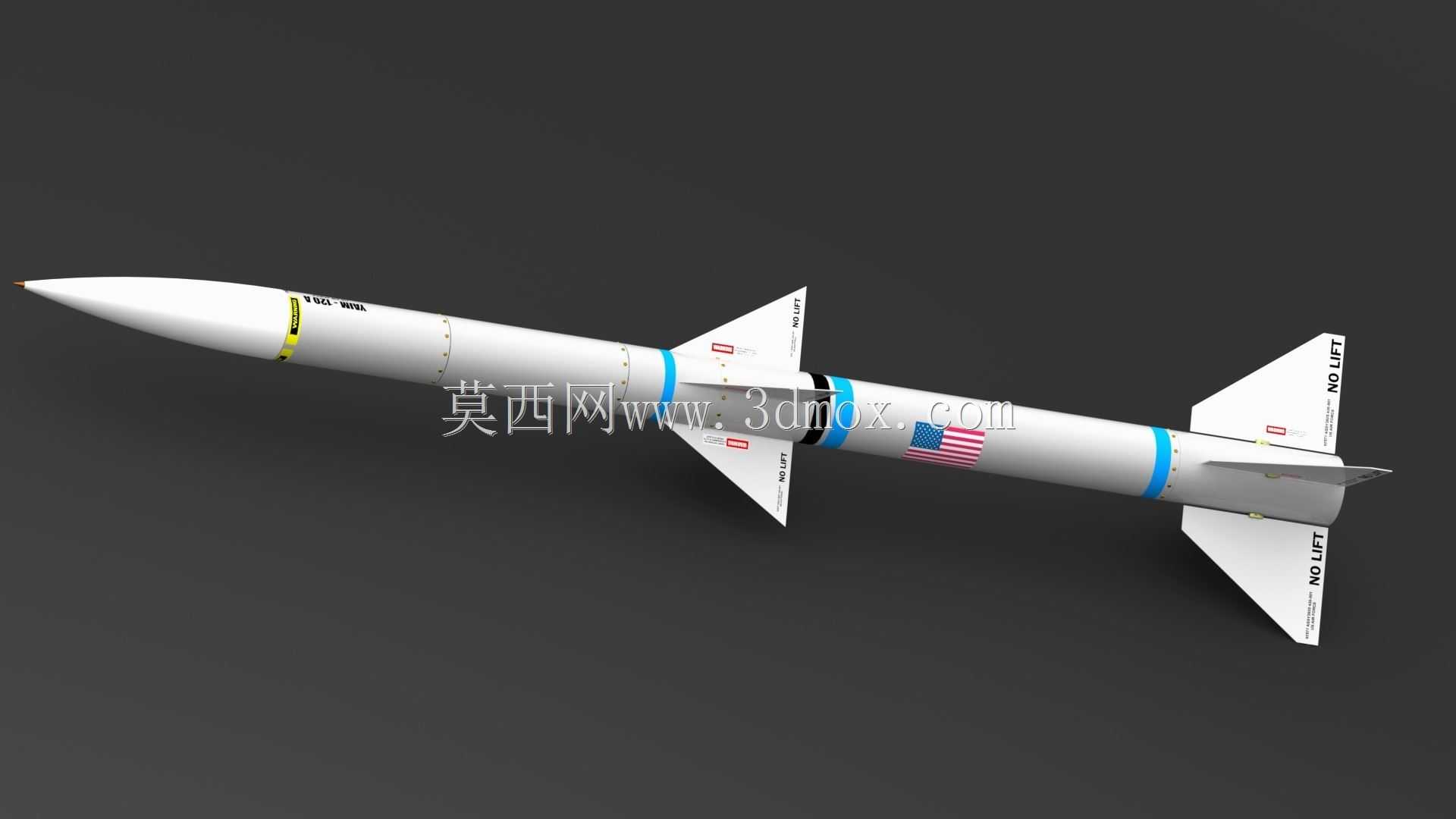

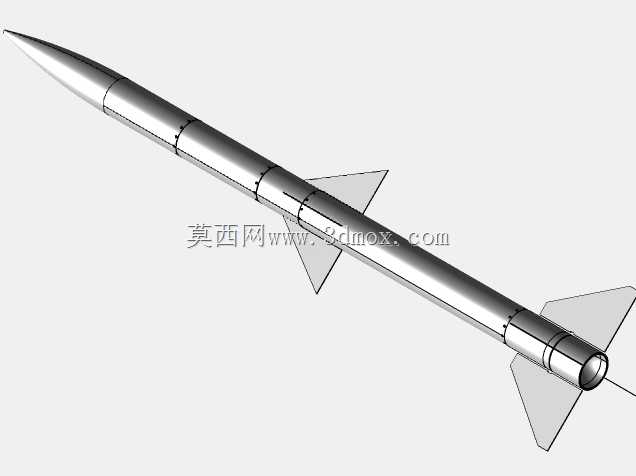

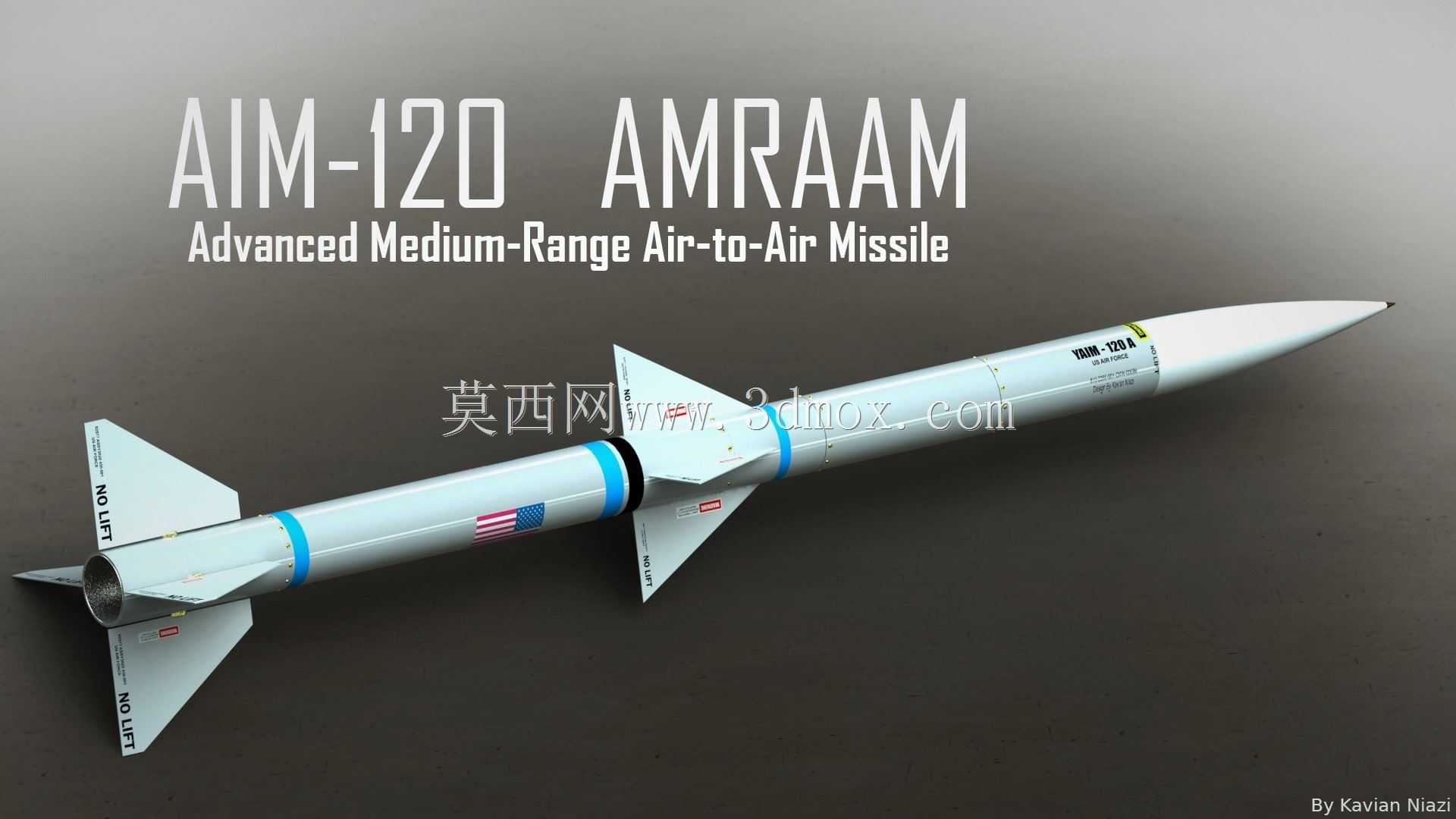

该三维模型还原的AIM-120先进中程空对空导弹，是现代空中作战体系中核心的超视距打击装备，主要列装于各型第三代、第四代战斗机，承担制空作战中拦截敌方战机、巡航导弹，以及在复杂电磁环境下完成全天候超视距精准打击的任务，是当前全球应用范围最广的中距空空导弹型号之一。从实际应用场景来看，该型导弹可适配翼下挂装、机腹弹舱内嵌等多种机载挂载方式，既能够在国土防空巡逻任务中执行快速拦截任务，也可在进攻性空中突防作战中完成先敌发现、先敌发射的超视距打击，同时还具备打击低空慢速目标、小型无人机类低可探测性目标的拓展能力。从功能特性来看，该导弹采用主动雷达末制导搭配中段惯性制导的复合制导模式，具备发射后不管的作战能力，弹体设计上采用大长径比的流线型气动布局，尾部设置四片切尖三角形稳定尾翼，中部布置四片小展弦比梯形控制舵面，在高速飞行过程中可提供充足的气动操纵力矩，保证导弹在大过载机动追踪目标时的飞行稳定性，弹体表面的标识带、国别标识、操作警示标识均按照实装标准还原，能够直观呈现实弹的外部细节特征。从设计思路来看，该模型严格遵循实弹的气动设计逻辑，弹体头部为尖锥形雷达罩结构，可最大限度降低高速飞行时的空气阻力，同时为主动雷达导引头提供合适的安装空间；弹体中段依次布置战斗部舱、制导设备舱、火箭发动机舱，各舱段的连接边界、外部管线接口位置均按照实装比例还原，尾段的发动机喷口、尾翼安装座结构细节完整，可清晰展示导弹的模块化舱段设计思路。从外形尺寸与安装边界来看，该弹整体长径比符合实装参数，弹体最大直径处的尺寸适配主流战机的挂架接口标准，尾翼与舵面的展开尺寸满足翼下挂装的间距要求，弹体表面的挂点位置、滑块接口结构均按照机载发射的安装要求设计，既能够适配常规导轨式发射挂架，也可满足弹射式发射挂架的安装边界要求，可用于空中作战装备展示、机载武器挂载适配仿真、航空武器科普教学等多个场景。
