适配70mmEDF的幻影2000航模外观结构设计

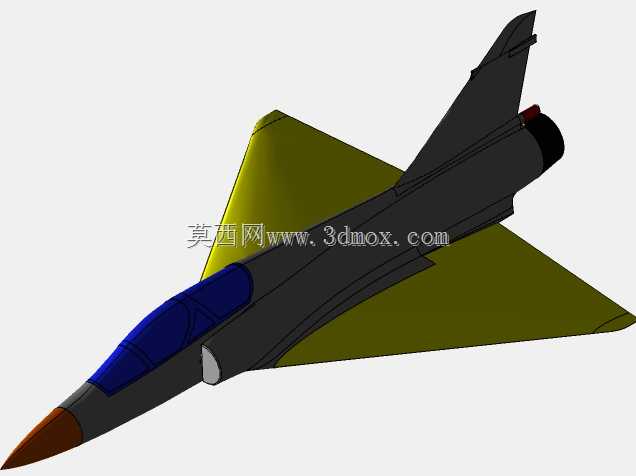

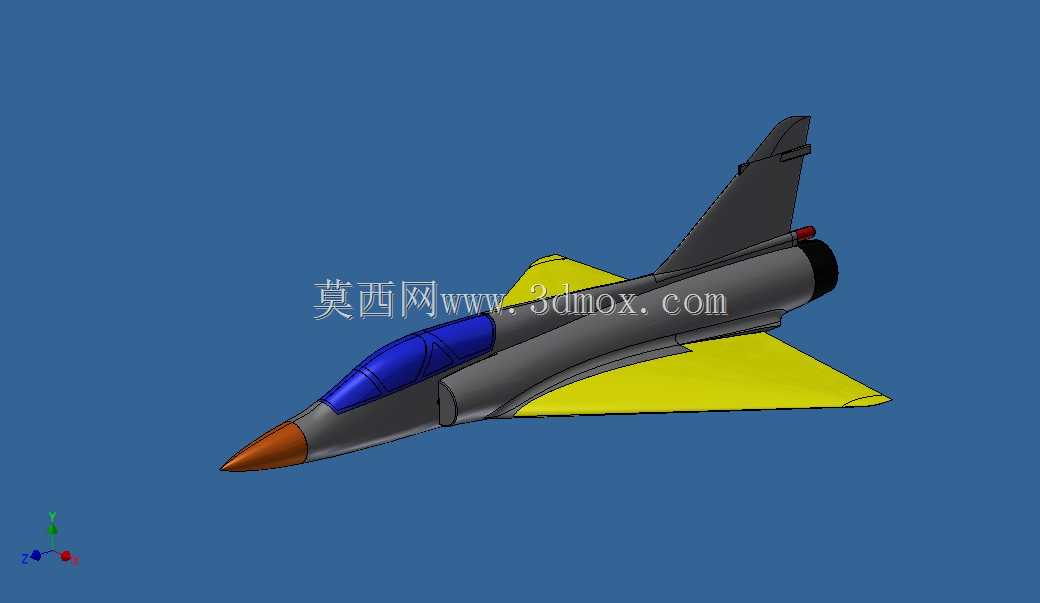

该作品为适配70mm口径电动涵道动力系统的幻影2000喷气式航模外观与结构设计，主要面向航空模型运动爱好者、航模赛事参赛选手以及青少年航空科普教育场景使用，可作为涵道固定翼航模的制作参考原型，也可用于航空主题展陈的等比例缩小展示道具。在实际用途层面，该设计完整还原了幻影2000战斗机的无尾三角翼气动布局特征，能够在搭载标准70mmEDF动力组时实现稳定的涵道喷气飞行效果，既可以满足航模爱好者的日常飞行操控需求，也能作为航空科普教学中讲解三角翼战机气动特性的具象演示载体。从产品功能特性来看，设计保留了幻影2000标志性的大后掠角三角翼、单垂尾、尖锐锥形机头以及机身两侧进气的布局特征，机翼与机身的衔接处做了流线型过渡处理，能够有效降低飞行过程中的空气阻力；机身内部预留了标准70mm涵道动力组的安装舱位，同时匹配了航模锂电池、电调、舵机等标准配件的安装空间，机头位置预留了配重调整区域，方便使用者根据实际搭载的设备重量调整整机重心位置，确保飞行时的俯仰稳定性。在设计思路上，整体以真实幻影2000战机的外形比例为基础做航模适配优化，没有照搬真机的复杂曲面细节，而是针对航模制作的工艺特性做了曲面简化，既保留了真机的识别度，又降低了模型制作时的切割、蒙皮加工难度；机翼部分采用相对厚度适中的翼型设计，在保证低速飞行升力的同时，匹配涵道动力的高速飞行特性，垂尾的尺寸与后掠角度经过调整，能够在大迎角飞行状态下提供足够的方向稳定性，避免翼尖失速带来的操控风险。从外形尺寸与安装边界来看，整机尺寸围绕70mm涵道的推力特性做匹配设计，机身长度、翼展比例符合真机的长宽比，机身内部的涵道安装位直径预留了足够的装配间隙，可兼容市面上主流的70mm规格EDF产品；机翼与机身的连接位置预留了标准的碳杆加强安装槽，能够满足飞行时的结构强度要求，起落架安装位置也做了对应预留，使用者可根据自身需求选择搭配起落架实现滑跑起降，也可拆除起落架减轻重量提升飞行性能。
