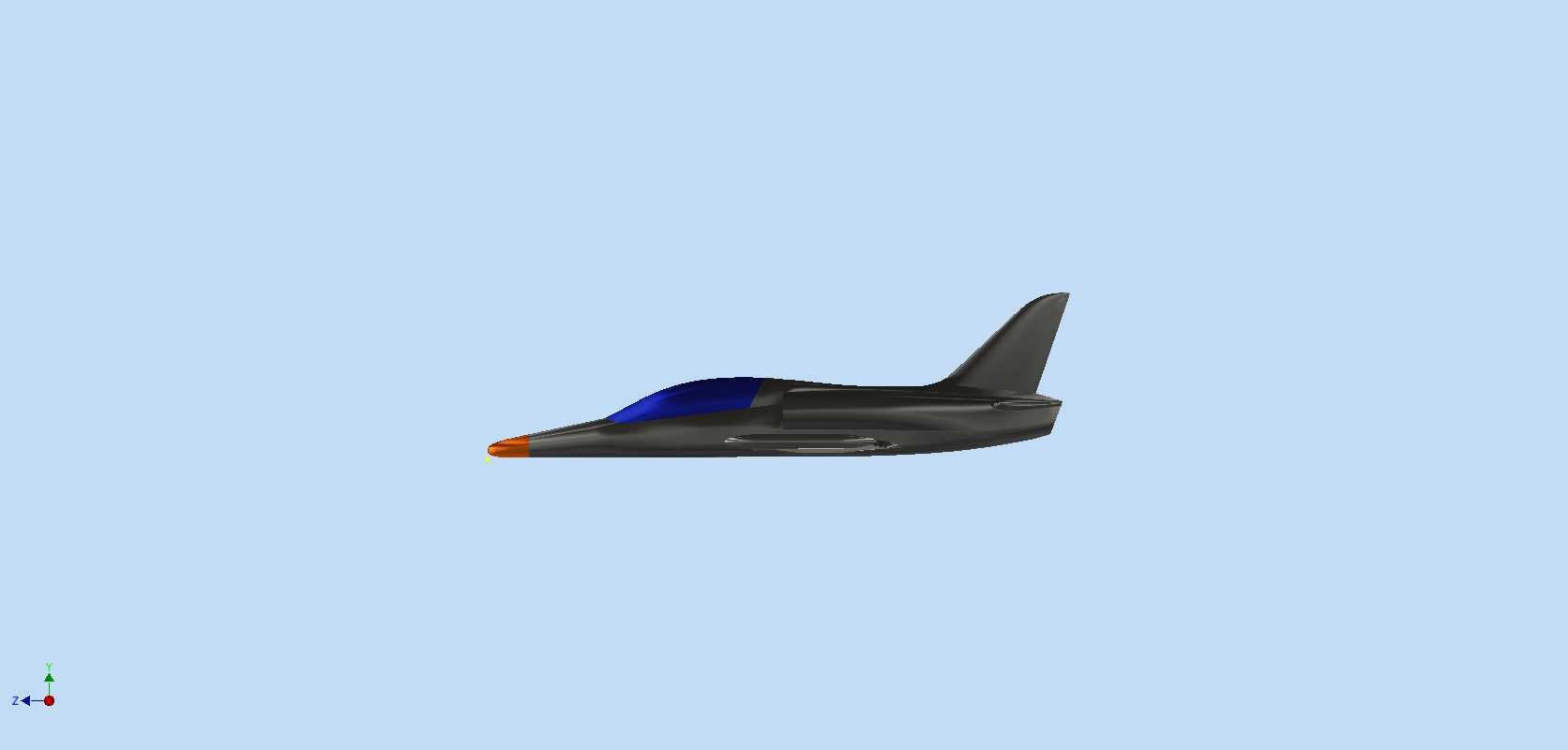

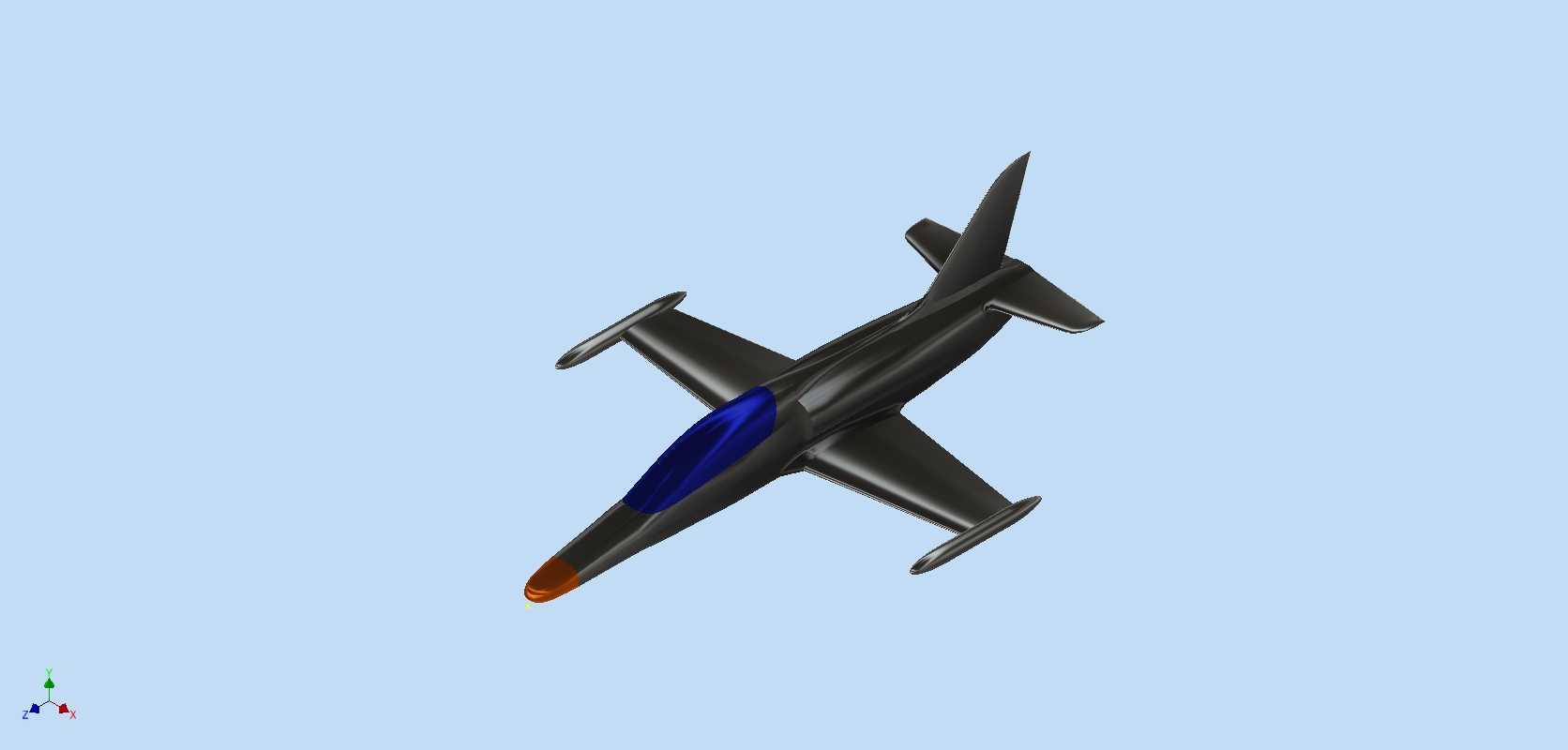

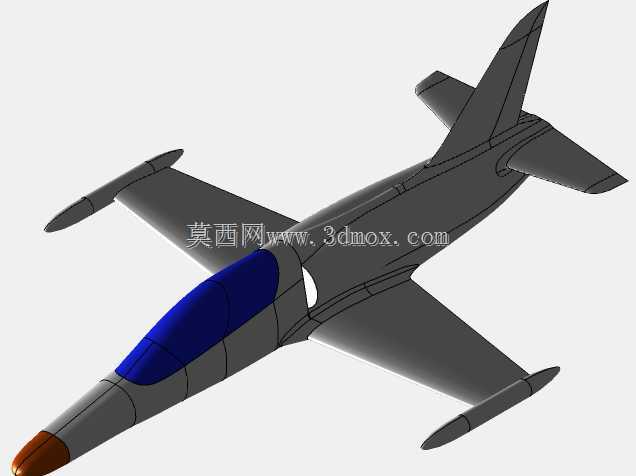

L159喷气式教练机三维结构设计模型

该模型还原的L159轻型喷气式教练机，主要面向基础飞行训练、战术科目演练场景使用，可承担飞行员入门喷气式机型操作、武器投放模拟、近距空中支援战术推演等训练任务，部分改装型号也可执行低烈度边境巡逻、对地打击类实战任务。从设计思路来看，整机采用下单翼常规气动布局，机身采用半硬壳式结构设计，机头段预留航电设备安装舱空间，可根据任务需求加装不同规格的探测、瞄准设备；座舱采用串列双座布局，前后舱均配置全套操纵机构与显示界面，后舱座椅高度略高于前舱，保证飞行教官拥有足够的前向视野，方便教学过程中及时纠正学员操作偏差。动力段布置在机身中后部，采用单发两侧进气道设计，进气口位于机翼根部前缘位置，可在大迎角飞行状态下保证进气效率，同时避免机炮发射、跑道杂物吸入对发动机造成损伤。机翼为平直翼带小后掠设计，翼下设置多个外挂点，可挂载副油箱、训练弹、电子吊舱等不同载荷，模型中还原了翼尖副油箱的安装结构，明确了外挂点的安装边界与接口尺寸，方便后续做改装拓展设计。尾翼采用常规垂尾加平尾布局，垂尾后缘设置方向舵，平尾为全动式设计，可保证跨音速段的操纵效率，机身尾部设置减速伞舱，可缩短着陆滑跑距离，适应不同等级跑道的起降需求。起落架为前三点式布局，前起落架布置在座舱下方，采用双轮结构，主起落架收纳于机翼根部舱段，收放机构的运动路径在模型中做了完整还原，可直接用于收放机构的运动仿真验证。整机外形尺寸严格按照实机比例缩放，翼展、机身长度、机高的比例关系符合实机参数，机身表面的蒙皮分块、检修口盖、天线布置均做了细节还原，可用于航空科普展示、飞行模拟场景搭建、航模设计参考等场景，结构设计上兼顾了气动效率与维护便利性，机身各段均设置检修开口，方便日常维护时快速拆解更换内部设备，降低地勤保障的作业难度。
