激光230FPV四旋翼穿越机机架结构设计

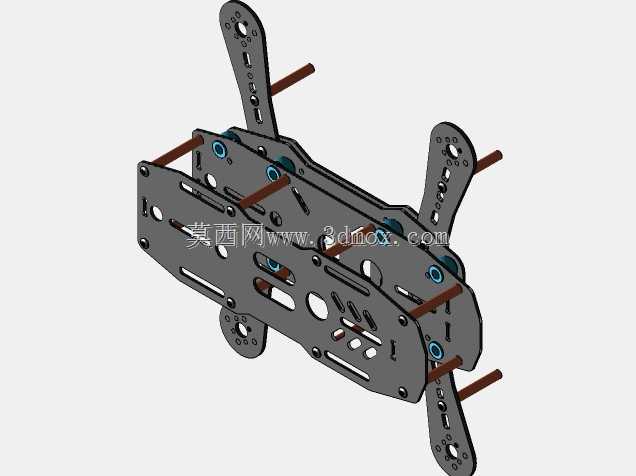

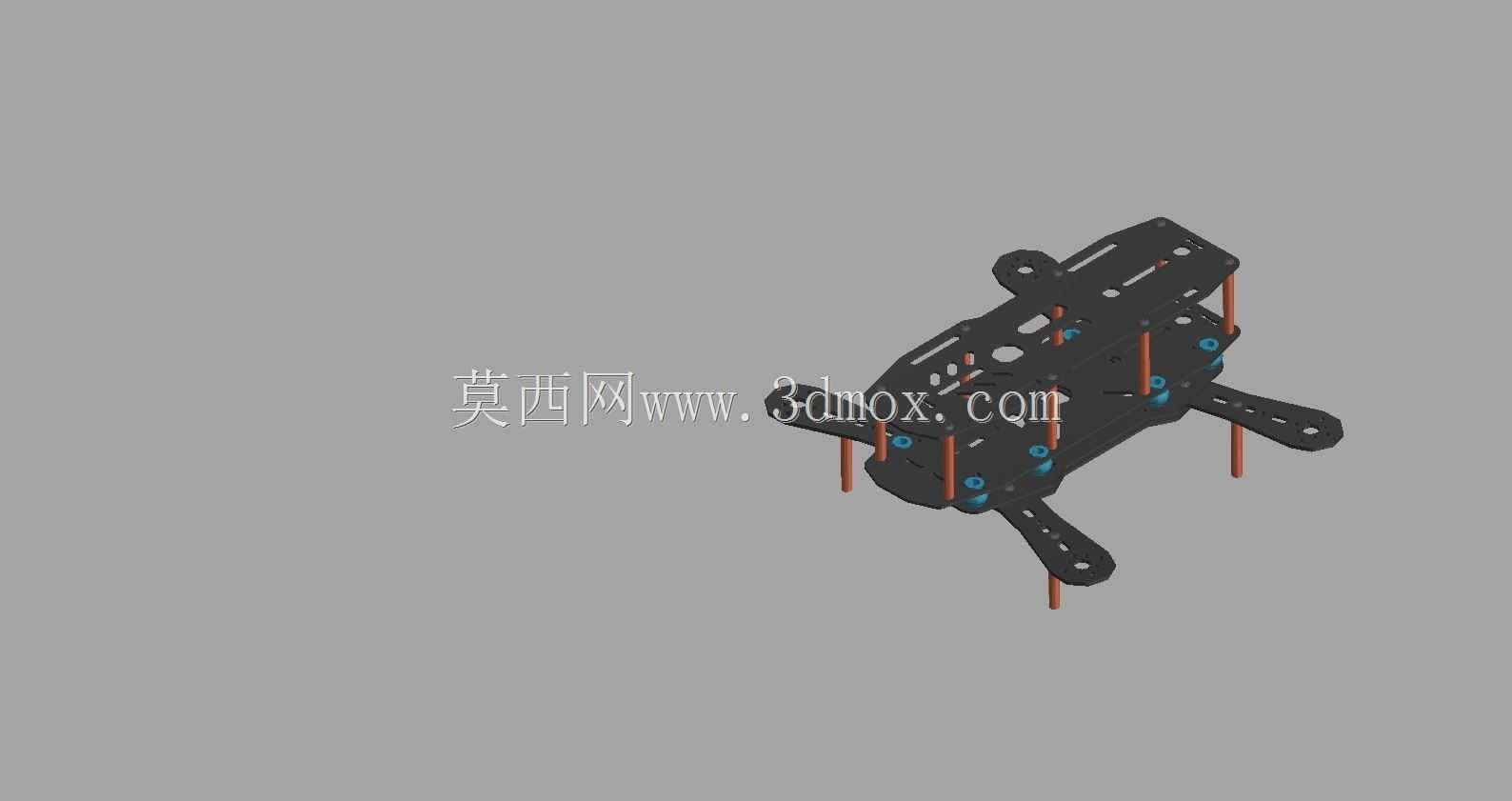

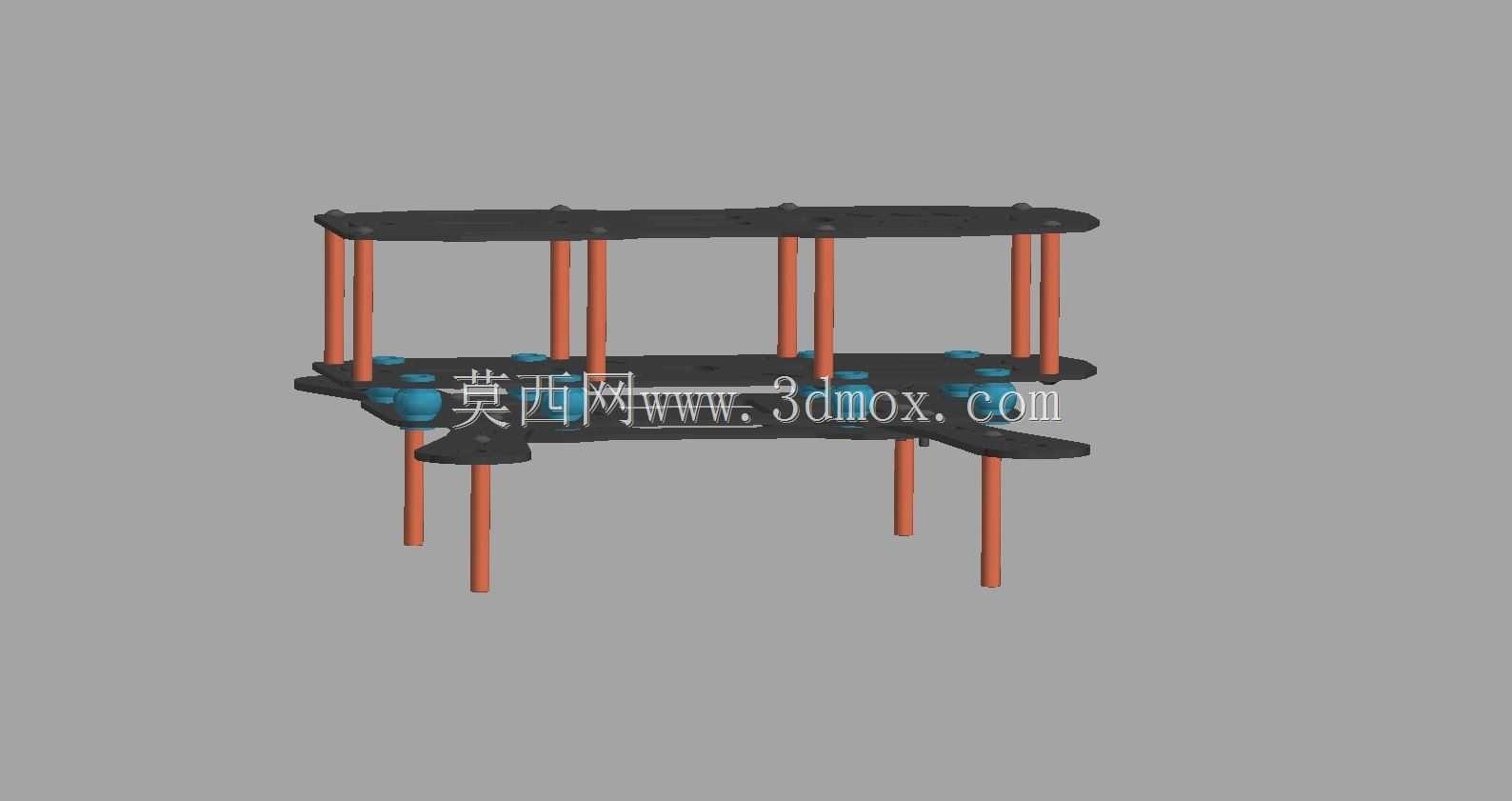

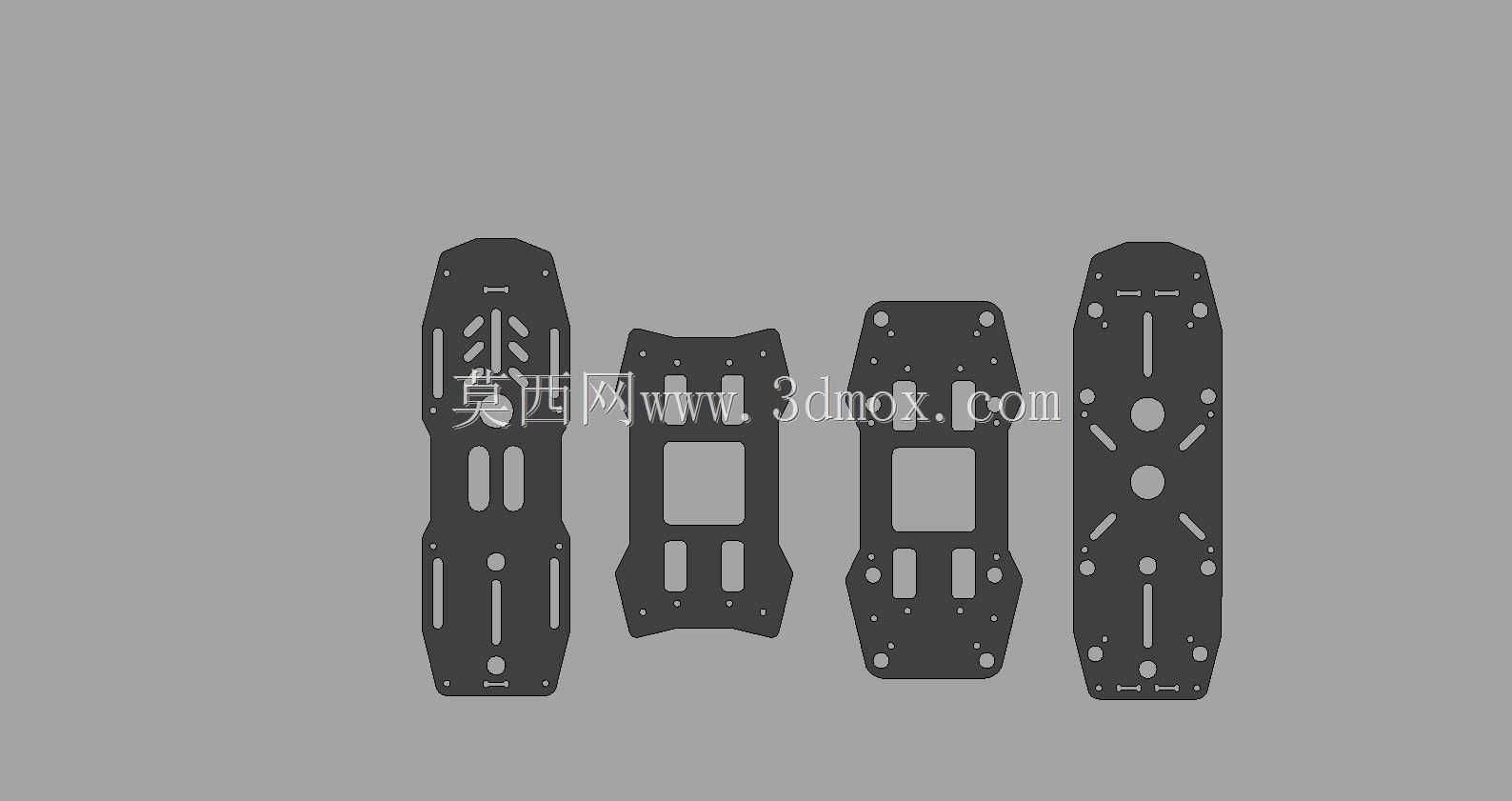

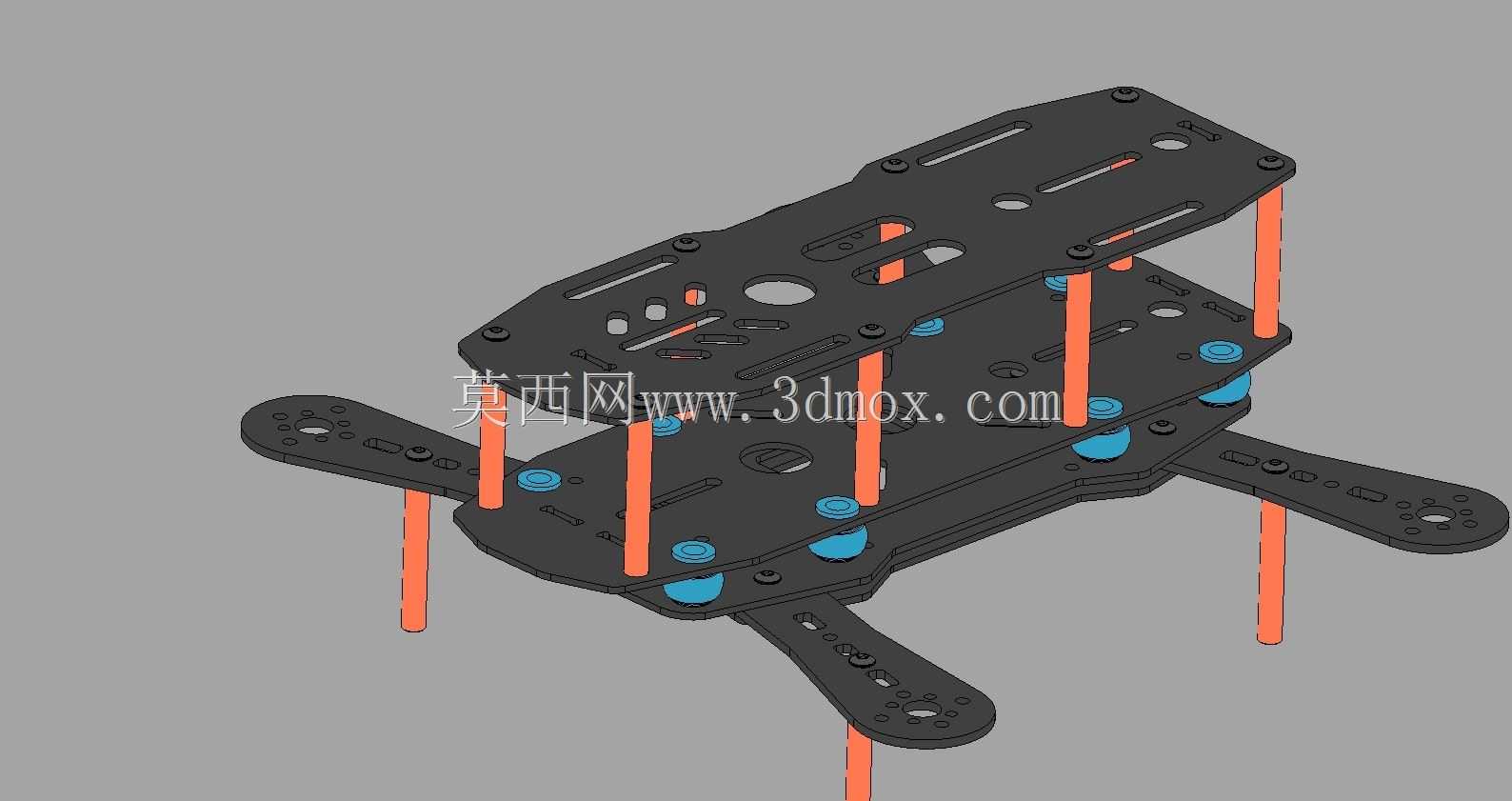

这款四旋翼机架是专为小型FPV穿越飞行场景打造的承载结构，可适配230轴距规格的动力套装，广泛应用于休闲竞速飞行、近景航拍取景、户外穿越练习等场景，作为整机的核心承载基体，承担着固定动力单元、飞控系统、电池、图传与摄像模块的核心作用，是保障飞行稳定性与结构可靠性的关键部件。在功能特性设计上，机架采用上下双层板搭配支撑柱的分层布局，上层板预留了飞控、接收机等轻量化电子设备的安装位，下层板可承载电池、电调等重量稍大的部件，通过分层配重实现整机重心居中，降低飞行过程中的姿态调整负载，提升飞行操控的跟手性。机臂采用一体化延伸设计，四个机臂末端预留了标准电机安装孔位，可适配对应规格的无刷电机，孔位精度经过校准，能保证电机安装后轴线垂直于机架平面，避免动力输出角度偏差带来的飞行偏移问题。机架板面开设了多组减重长槽与圆形镂空，在保证结构刚性的前提下尽可能降低自身重量，减少飞行过程中的无效负载，提升动力利用效率与续航表现，同时镂空结构也能为电调、飞控等发热电子部件提供充足的散热空间，避免长时间飞行时热量堆积影响设备稳定性。支撑柱采用等长等高设计，上下层板之间预留了充足的走线空间，可将电源线、信号线规整收纳在两层板之间，避免飞行过程中线材外露被螺旋桨剐蹭，也能减少线材风阻对飞行姿态的干扰。在安装边界设计上，机架整体轴距控制在230mm级别，属于中小型穿越机的适配尺寸，机臂长度经过精准核算，安装对应尺寸螺旋桨时不会出现桨叶打板、相邻桨叶干涉的问题，板面的安装孔位按照主流飞控、电调的通用安装间距设计，可兼容市售多数同规格电子配件，无需额外打孔改装即可完成组装。机架的层板采用高强度板材加工，机臂位置做了加厚与圆角过渡处理，能承受飞行过程中的急加速、急转向带来的结构应力，在发生轻度炸机时也能分散冲击力，降低机架断裂、部件损坏的概率，兼顾了轻量化与结构耐用性，能满足日常飞行练习与竞速场景的使用需求。
