轻量化三角翼无人机机架结构设计

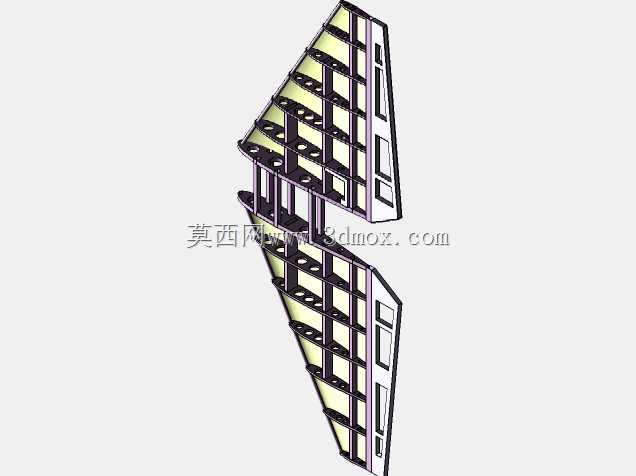

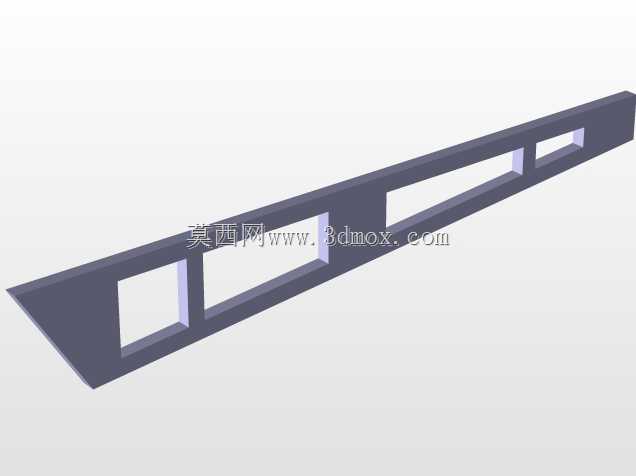

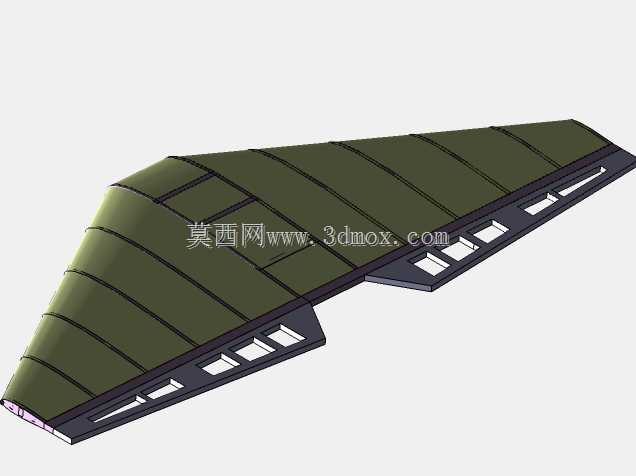

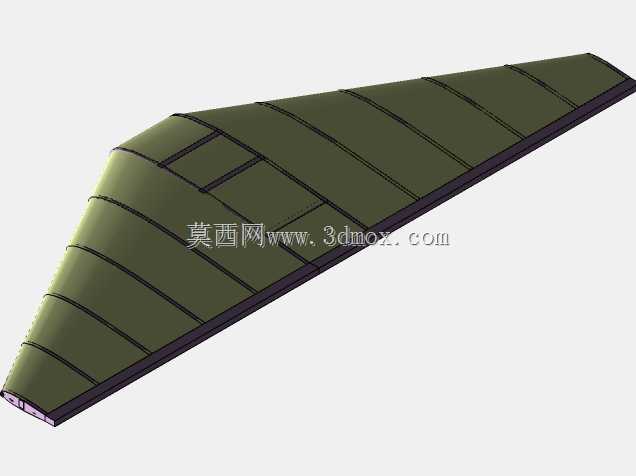

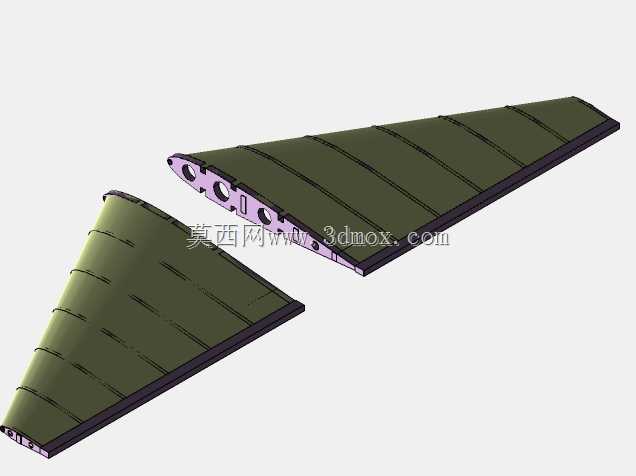

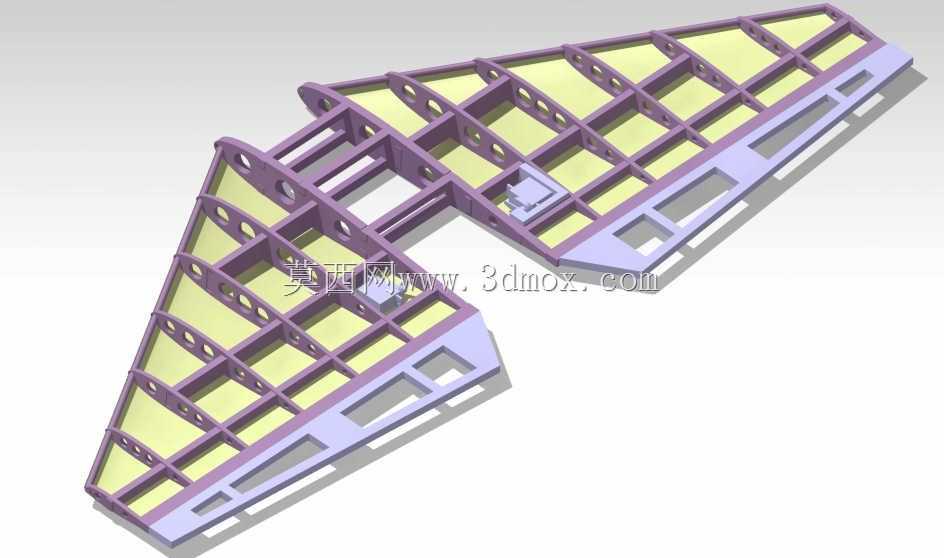

该结构为飞翼布局三角翼无人机的核心承载机架，主要应用于低空航测、环境巡查、小型载荷投送等民用无人机作业场景，作为整架无人机的受力基体，承担动力系统、航电设备、任务载荷的安装固定功能，同时直接构成三角翼的翼面承力骨架，决定整机的气动外形基础与飞行结构强度。从实际用途来看，该机架摒弃了常规无人机的尾翼支撑结构，采用纯三角飞翼的一体化构型，能够在有限起飞重量下最大化翼面有效面积，提升低速飞行时的升阻比，降低巡航阶段的动力消耗，适配小排量动力系统的长航时飞行需求。在功能特性层面，机架采用纵横交错的格栅式筋条布局，在翼面区域形成连续的网格化承力网络，既能够均匀分散飞行过程中翼面承受的气动升力与机动过载，避免局部应力集中导致的结构形变，又能通过筋条之间的镂空区域大幅削减整体结构重量，实现结构强度与自重的最优平衡；翼身衔接位置设置了加厚的安装凸台与定位孔位，可直接适配动力电机、飞控主板、电池舱的安装固定，无需额外加装转接支架，翼缘位置预留的长条状镂空槽可用于嵌入航电线路与舵机拉杆，保证整机布线规整，避免飞行过程中线材晃动干扰气动效率。设计思路上，该结构优先遵循航空结构设计的等强度原则，根据翼面不同区域的受力大小调整筋条的厚度与排布密度，翼根区域作为受力最大的位置，筋条排布更密集、壁厚更大，能够承受机动飞行时的最大弯矩，向翼尖方向逐步降低筋条密度与壁厚，在保证结构安全裕度的前提下尽可能去除冗余材料；翼型的曲面轮廓严格按照低速飞翼的气动要求计算生成，骨架上表面与下表面的弧度差经过优化，能够保证飞行时翼面上下的压力差稳定，降低诱导阻力，同时骨架的平面度控制在合理范围内，后续可直接在骨架外表面蒙覆热缩膜或轻质复合材料蒙皮，形成完整的光滑翼面。在外形尺寸与安装边界层面，该三角翼机架采用对称式布局，两翼展开后整体呈等腰三角构型，翼根位置的宽度预留了充足的设备安装空间，可容纳常规尺寸的锂电池、飞控模块与GPS天线，翼尖位置的厚度收窄至符合气动要求的薄边状态，机架整体的安装孔位均按照通用小型无人机的标准接口尺寸设置，可兼容市面上主流的22系列、23系列无刷动力电机与9g规格的舵机组件，安装时无需对结构进行二次打孔修改，骨架下方预留的载荷安装位可搭载重量在500g以内的任务设备，不会超出结构的承重上限，能够满足多数民用小型三角翼无人机的组装使用需求。
