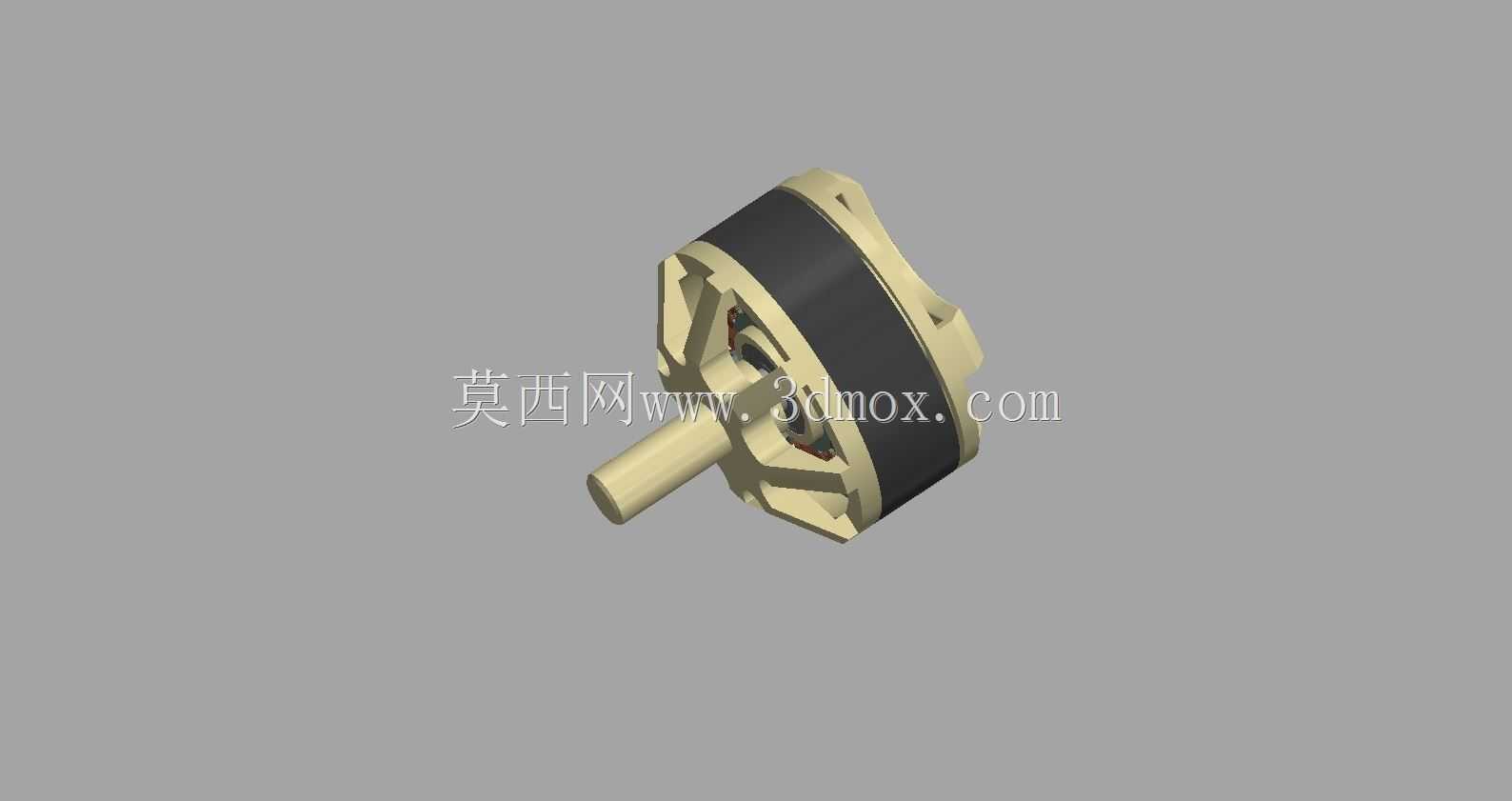

蝎子M-2205-2350KV外转子无刷电机结构

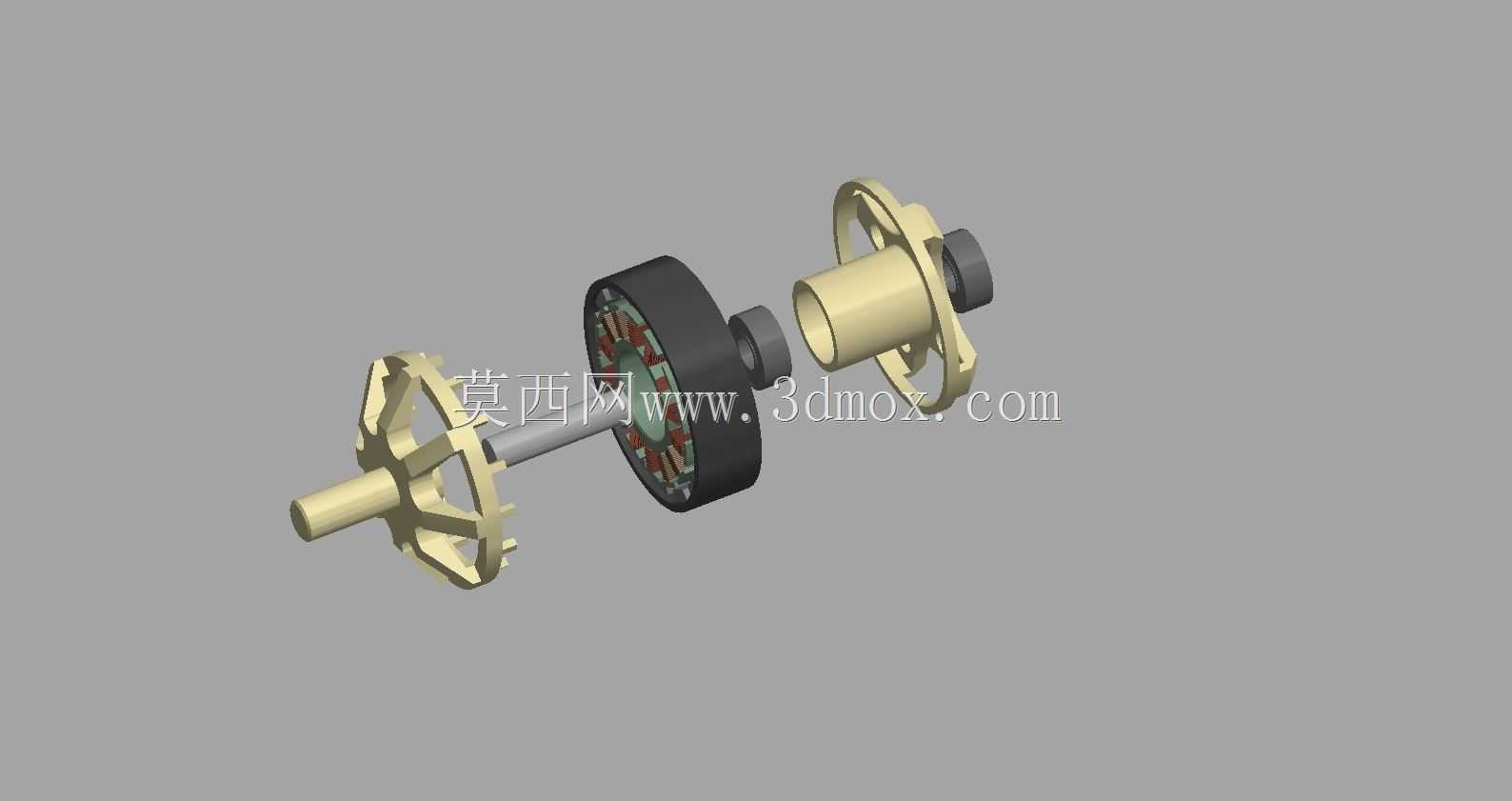

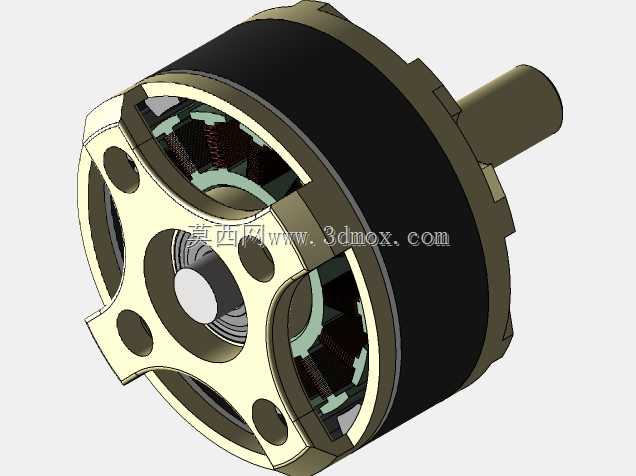

这款无刷电机属于外转子航模动力部件，主要面向小型多旋翼飞行器、固定翼航模、微型穿越机等航空模型领域作为核心动力输出单元使用，也可适配小型桌面云台、轻量化机械传动实验装置等对动力重量比、响应速度有较高要求的场景，能够为负载提供平顺的扭矩输出与快速的转速响应，匹配螺旋桨后可产生稳定的拉力或推力，支撑飞行器完成起降、悬停、机动飞行动作。从结构设计来看，该电机采用外转子布局，定子绕组固定在中心基座上，永磁体贴附于旋转外壳内壁，相比同规格内转子电机拥有更大的扭矩输出特性，适配小尺寸螺旋桨时无需额外减速结构即可达到理想的动力匹配效果。中心基座采用镂空轻量化设计，在保证安装结构强度的前提下尽可能削减非必要的结构重量，降低飞行器的整体负载，基座上预留的多个安装孔位可适配主流的航模机架安装标准，能够直接固定在常见的碳纤维、玻纤机架电机座上，安装边界适配市面上绝大多数22系列航模电机的安装孔距，无需额外改装即可完成替换装配。电机输出轴采用高强度金属材质，与转子外壳采用过盈配合加定位结构连接，可承受高速旋转时的离心力与螺旋桨带来的动载荷，避免高速运转时出现轴体松动、转子偏移的问题。定子部分采用多槽集中绕组设计，绕组排布紧密规整，能够有效提升电能转化效率，降低运转时的发热损耗，配合外壳的散热结构，可在持续大油门输出时保持合理的工作温度，避免过热导致的磁钢退磁、绕组烧毁问题。端盖部分采用轻量化金属材质加工，既能够为转子提供旋转支撑，也可对内部绕组与磁钢形成防护，避免飞行过程中灰尘、杂物进入电机内部影响运转顺畅度，同时端盖的镂空结构也可引导气流穿过电机内部，带走绕组工作产生的热量，提升长时间工作的稳定性。整体结构设计紧凑，径向尺寸与轴向长度控制在小型航模适配的合理范围内，重量控制符合航模动力的轻量化要求，各部件之间的配合公差经过精准校核，既保证了装配的便利性，也能够控制高速旋转时的径向跳动量，降低运转时的振动与噪音，提升动力输出的平顺性。
