Himax CR3516对转动力电机结构设计

这款对转电动机主要面向小型电动航空模型领域设计，可适配固定翼航模、小型涵道飞行器以及多旋翼试验机型的动力输出需求，尤其适合需要正反双桨共轴输出的对转动力布局场景，能够在不增加额外齿轮换向结构的前提下，直接输出两组反向旋转的动力，抵消单桨旋转带来的反扭力矩，提升飞行器飞行过程中的姿态稳定性，降低飞控系统的姿态修正压力。

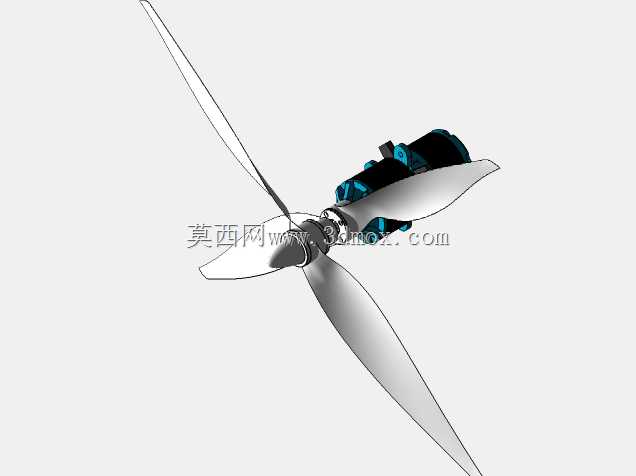

从实际用途来看，该电机可直接搭配对应规格的螺旋桨道具使用，适配12x6 EP APC与11x8 E APC两类常用航模螺旋桨，能够为起飞重量在1.5kg至3kg区间的小型电动航模提供充足的拉力输出，满足航模平飞、特技机动、爬升等不同飞行状态下的动力需求，双输出轴对转的设计也让动力输出效率相比同规格单轴电机搭配换向齿轮组的方案更高，减少了齿轮传动带来的动力损耗与机械故障点。

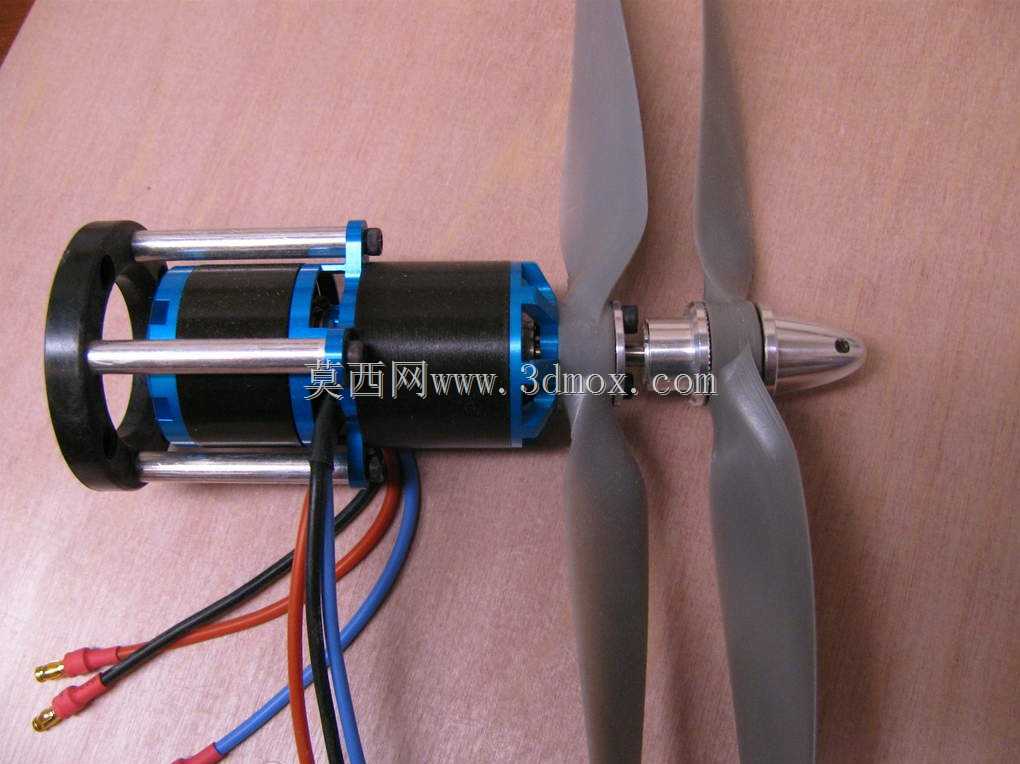

产品功能特性方面，该电机采用双转子对转结构设计，两组输出轴沿同一轴线布置，通电后可同时以相反方向旋转，分别驱动前后两组螺旋桨转动，两组动力单元的功率参数匹配度经过校准，能够保证正反桨输出的扭矩相互平衡，避免飞行过程中出现机身偏航的问题。电机外壳采用镂空散热结构设计，端盖处预留多组通风孔洞，在高功率运转过程中能够借助飞行时的迎面气流带走绕组产生的热量，避免长时间高负载运转出现过热退磁的问题，提升电机持续工作的稳定性。

设计思路上，这款电机优先考虑航模场景下的轻量化与高功率密度需求，整体结构采用集成化设计，将两组动力单元整合在同一筒状机身内，减少了额外的安装固定结构重量，输出轴端采用法兰式安装位，可直接通过螺栓固定螺旋桨安装座，无需额外加装转接配件，降低用户的组装调试难度。电机的安装固定耳采用对称式布置在机身中部，预留标准安装孔位，可适配多数航模的电机座安装尺寸，无需对机身结构进行额外修改即可完成装配。

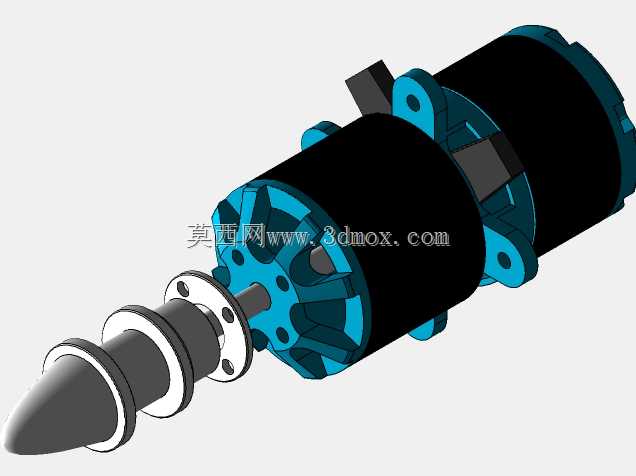

外形尺寸与安装边界方面，电机整体为同轴圆柱结构，主体筒身直径适配35系列航模电机的常规安装尺寸，总长度包含输出轴与整流锥部分能够满足共轴双桨的安装间距要求，避免前后螺旋桨在旋转过程中出现干涉问题。安装耳的孔位间距符合小型航模电机座的通用标准，安装时仅需保证电机轴线与机身推力线重合即可，输出轴的伸出长度经过精确计算，搭配对应规格螺旋桨后，桨叶与电机端盖之间留有足够的安全间隙，不会出现桨叶刮蹭电机外壳的问题，整流锥采用流线型设计，能够降低电机前端的空气阻力，提升整体动力系统的气动效率。
