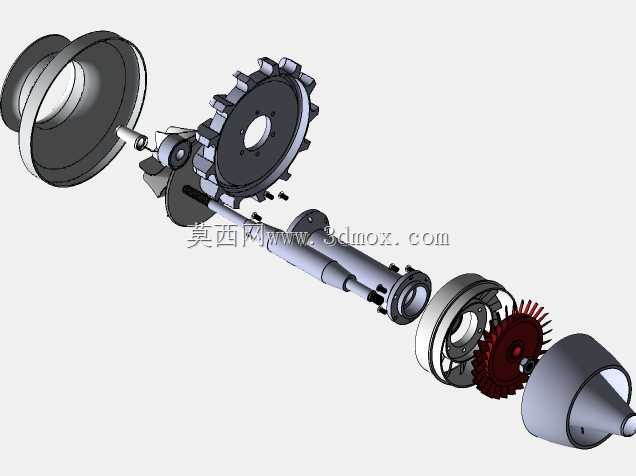

汽轮机核心传动组件爆炸结构展示

这套汽轮机核心传动组件的结构设计，主要面向中小型工业驱动、分布式能源发电场景下的汽轮动力单元配套需求，可作为工业拖动汽轮机、小型余热回收汽轮机组的核心动力传递部件，承担将蒸汽热能转化为旋转机械能、向外输出稳定扭矩的核心功能，适配化工流程泵驱动、生物质发电补汽、工业蒸汽余压回收等多种实际工况，能在高温高压蒸汽持续冲刷的工作环境下保持长期稳定的运转精度。整套组件采用同轴串联的装配逻辑，从动力输入端到输出端依次布置进气导流端盖、棘轮式调速传动轮、主轴主体、支撑轴承组、冲动式动叶轮、出气导流锥段，各部件沿主轴轴线精准对位，装配时通过轴肩定位、键槽传扭、锁紧螺母防松的组合方式实现轴向与周向的完全固定，避免高速运转下出现部件窜动、偏心振动等问题。设计过程中充分考虑了高速旋转工况的动平衡要求，所有回转类零件均做了对称式结构优化，叶轮部分采用等强度叶片排布设计，既保证蒸汽冲击下的扭矩输出效率，又控制整体转动惯量在合理区间，降低机组启停阶段的冲击载荷；支撑轴承选用剖分式滚动轴承结构，兼顾运转时的径向承载能力与后期维护的拆装便捷性，无需完全拆解主轴即可完成轴承的检查与更换。安装边界方面，整套组件同轴装配完成后整体为长轴类回转结构，进气端法兰可直接与蒸汽室的出气端面对接，输出端锥段可通过联轴器连接被驱动设备，径向最大轮廓尺寸为叶轮位置的外径尺寸，安装时需预留足够的径向检修空间，轴向长度可根据配套机组的舱室尺寸做适配性微调，主轴两端的轴颈尺寸统一按通用工业汽轮机的安装标准设计，可直接适配多数常规规格的轴承座与密封组件，无需额外做定制化改型。组件上集成的棘轮式传动轮主要用于机组盘车阶段的动力输入，在机组启动前低速带动主轴旋转，避免转子受热不均产生弯曲变形，同时也可作为超速保护机构的安装基座，配合测速元件实时监控主轴转速，在转速超出安全阈值时触发保护动作，切断蒸汽供给保障机组运行安全。
