涡轮增压器用离心式叶轮结构设计

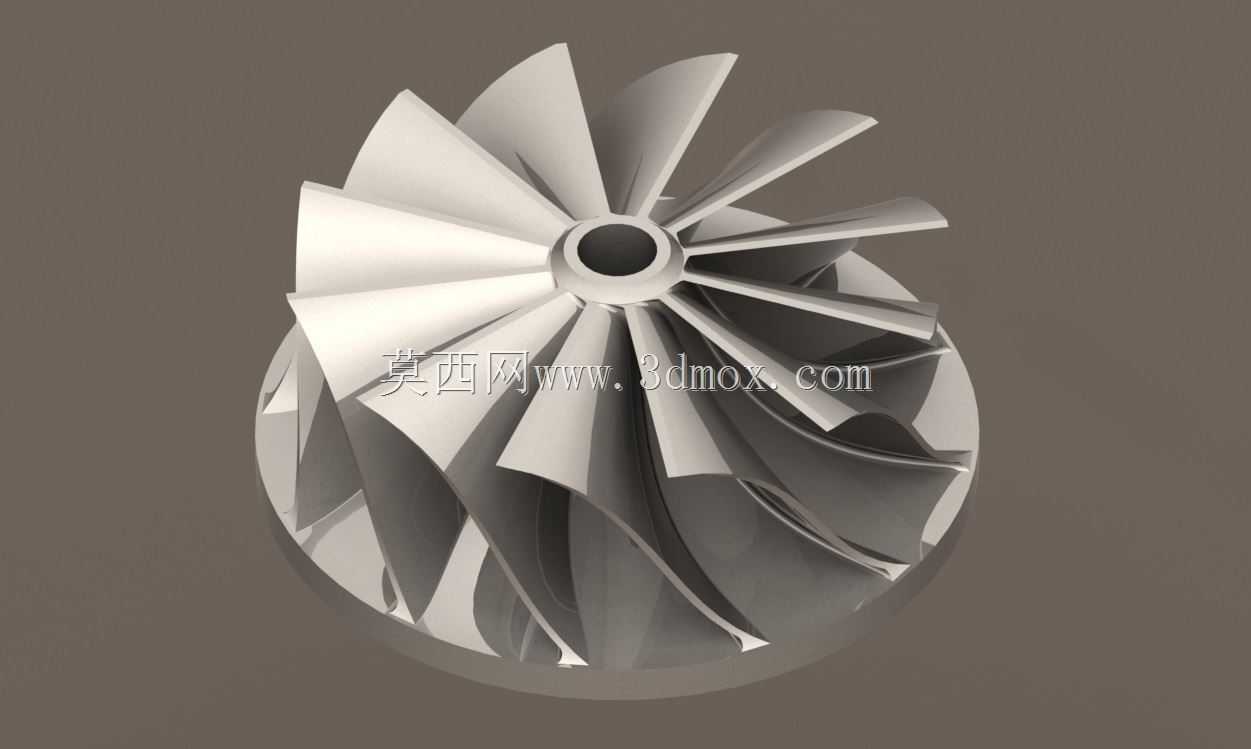

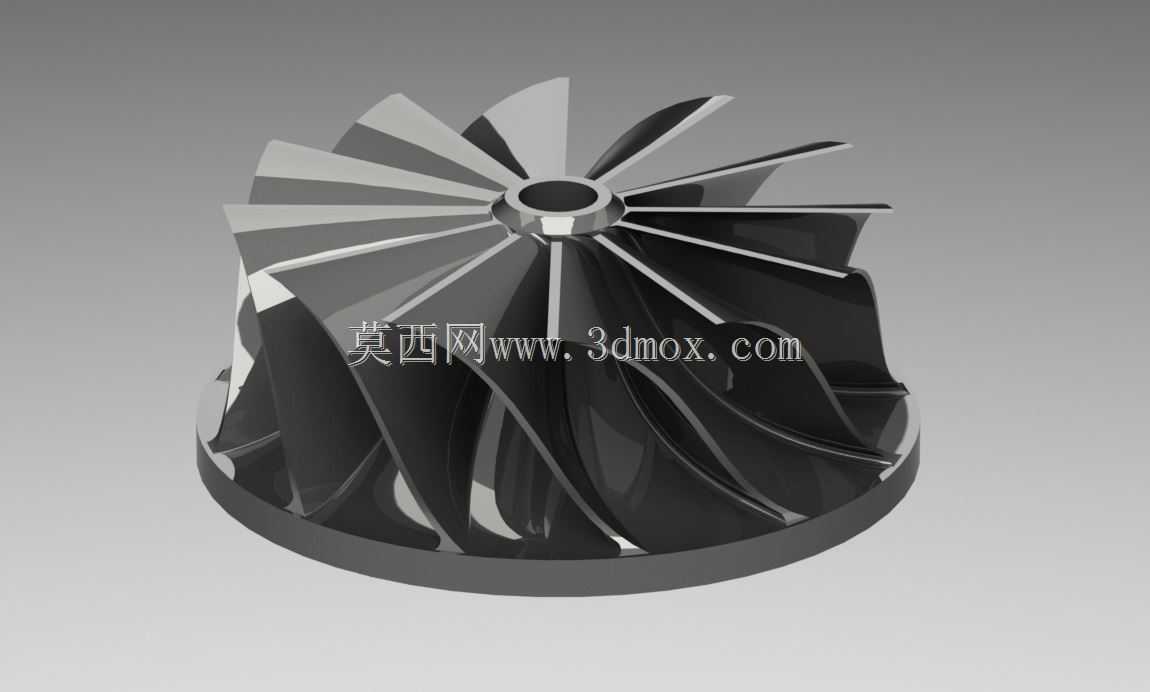

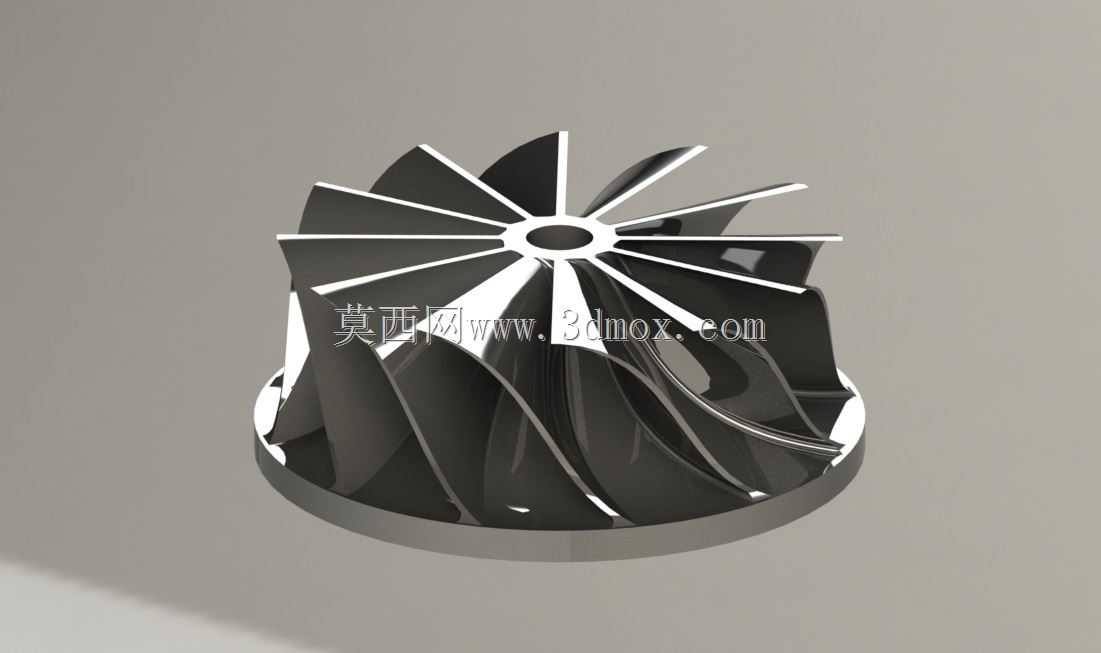

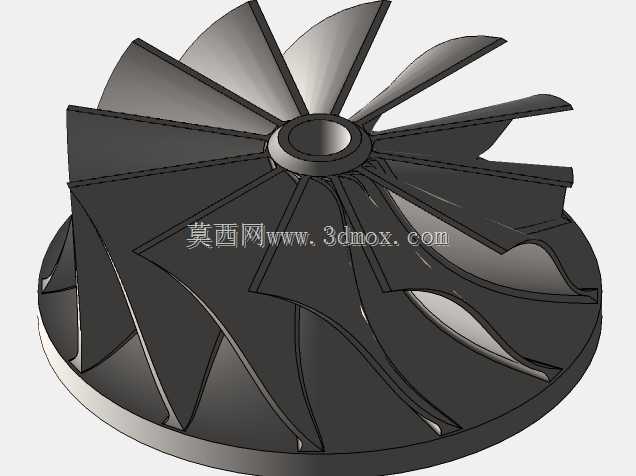

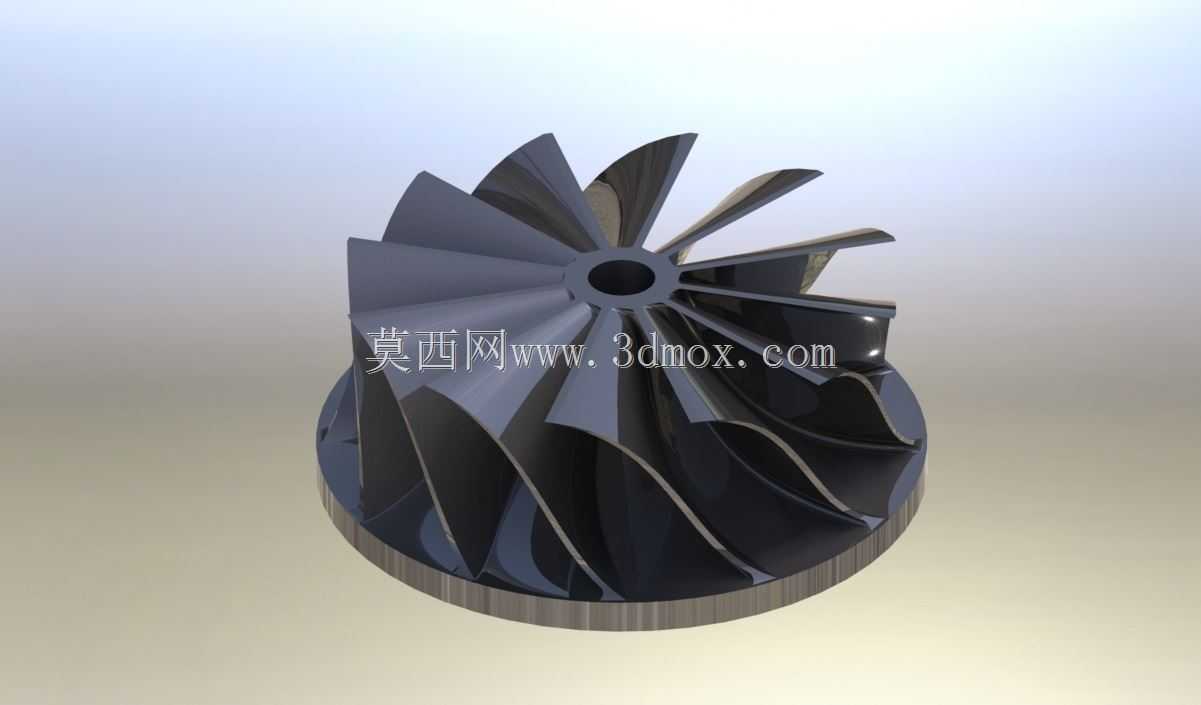

这款离心式叶轮是涡轮增压器压气机端的核心做功部件，主要应用在车用内燃机、工程机械动力单元、小型航空活塞发动机的进气增压系统中，承担着压缩进入气缸的新鲜空气、提升发动机进气充量的核心作用，能够在不增加发动机排量的前提下大幅提升动力输出扭矩，同时优化燃油燃烧效率、降低尾气污染物排放，是小排量高功率动力方案中不可或缺的关键结构件。从实际工况来看，该叶轮长期工作在每分钟数万转的高转速环境下，需要承受进气端的气流交变载荷、高速旋转带来的离心应力，以及压缩空气过程中产生的温升带来的热应力，因此在设计过程中充分考量了结构强度与气动效率的平衡。叶轮采用长短叶片间隔排布的结构形式，长叶片从轮盘中心轮毂处一直延伸至轮盘外缘，短叶片布置在相邻长叶片的流道中段，这种设计能够有效避免高转速下气流在流道内产生分离涡，抑制压气机端的喘振边界，拓宽压气机的高效工作区间，让增压器在发动机低转速和高转速工况下都能保持稳定的增压压力输出。叶片的型线采用三元流动理论设计，叶片前缘做了圆滑导角处理，能够降低进气冲击损失，叶片尾缘做了薄化处理，减少气流流出时的尾迹损失，整体叶型从轮毂到轮缘的扭曲角度经过反复迭代优化，能够让气流在流道内完成平滑的转向与减速增压过程，将叶轮旋转的动能高效转化为空气的压力能。安装边界方面，叶轮中心设置有带定位台阶的安装轴孔，能够与增压器的涡轮转子轴实现精准过盈配合，轴孔周边的轮毂部分做了加厚处理，分散高速旋转下的应力集中，避免轴孔位置出现开裂失效；轮盘部分采用从中心向外缘逐渐减薄的等强度设计，在保证整体结构刚度满足高转速动平衡要求的前提下，尽可能降低叶轮自身的转动惯量，让增压器的响应速度更快，减少发动机急加速过程中的涡轮迟滞现象。叶轮的外缘直径与压气机蜗壳的内轮廓尺寸精准匹配，装配后叶片外缘与蜗壳壁面保持极小的均匀间隙，既避免叶轮高速旋转时与蜗壳发生刮蹭，又能减少间隙处的气流泄漏损失，提升压气机的整体工作效率。在实际装配场景中，该叶轮需要配合压气机蜗壳、扩压器、涡轮端叶轮、转子轴承系统共同组成完整的涡轮增压器总成，安装在发动机的排气侧与进气侧之间，利用发动机排出的废气能量驱动涡轮端叶轮旋转，同轴带动该压气机叶轮完成进气压缩作业，广泛适配乘用车、轻型商用车、非道路移动机械的柴油及汽油动力系统，能够帮助动力单元满足严苛的排放法规与动力性能要求。
