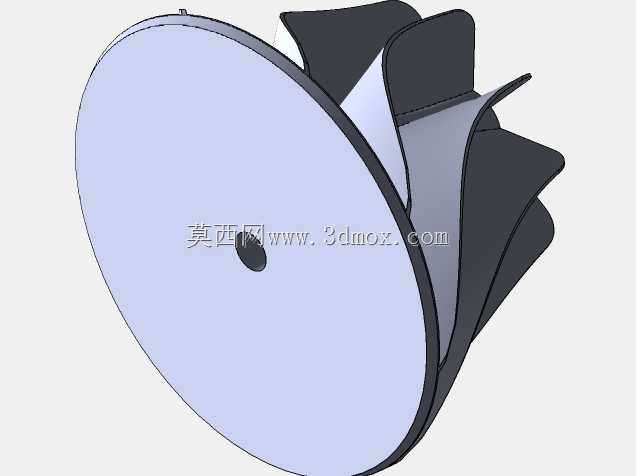

轮式压缩机叶轮结构三维设计

在工业压缩气体输送、中小型气动系统动力供给、车载气源装置等场景中，轮式压缩机的核心做功部件叶轮，直接决定整机的压缩效率与运行稳定性。这款叶轮采用后弯式三元流叶片构型，设计阶段充分考虑了气流在叶轮流道内的转向损失与涡流扰动，叶片型线通过多轮流场仿真迭代修正，确保气流从轮盖侧进入后能沿叶片曲面平滑导向轮缘出口，减少流动分离带来的能量损耗。叶轮主体为轮盘与叶片一体化结构，轮盘中心设置定位轴孔，轴孔周边预留键槽安装位，可与驱动主轴实现周向固定，传递额定转速下的驱动扭矩，轮盘外缘做圆弧过渡处理，降低高速旋转时的风阻损耗与应力集中风险。叶片沿轮盘周向均匀分布，相邻叶片间形成收敛型流道，气流在流道内随叶轮旋转获得动能的同时，因流道截面变化完成初步的动能向压力能转换，叶片前缘做倒圆处理，适配不同进气角度的来流条件，降低进气冲击损失，叶片尾缘厚度做减薄设计，减少尾迹涡流对下游扩压器部件的气流干扰。从安装边界来看，轮盘背面设计有定位止口，可与压缩机蜗壳内的轴承座端面实现轴向定位，控制叶轮与蜗壳内壁的径向间隙在合理区间，避免间隙过大造成回流损失、间隙过小出现运转碰擦故障。实际应用中，这类叶轮多用于中小流量的高压比压缩场景，比如工业气动工具的气源供给、燃料电池空气供给系统、小型工业气体增压输送环节，设计时需匹配对应转速下的动平衡精度要求，所有叶片的型线公差、周向位置度公差都控制在严格范围内，确保高速旋转时的振动值处于允许区间，延长整机轴承与密封部件的使用寿命。建模过程中，叶片曲面采用参数化驱动方式构建，可根据不同流量、压比的设计需求快速调整叶片安装角、叶高、流道宽度等参数，轮盘部分的结构厚度根据离心应力仿真结果做梯度优化，在满足结构强度要求的前提下尽可能降低叶轮整体转动惯量，提升整机的动态响应速度，适配变工况运行下的转速快速调整需求。
