行星齿轮传动机构三维结构设计

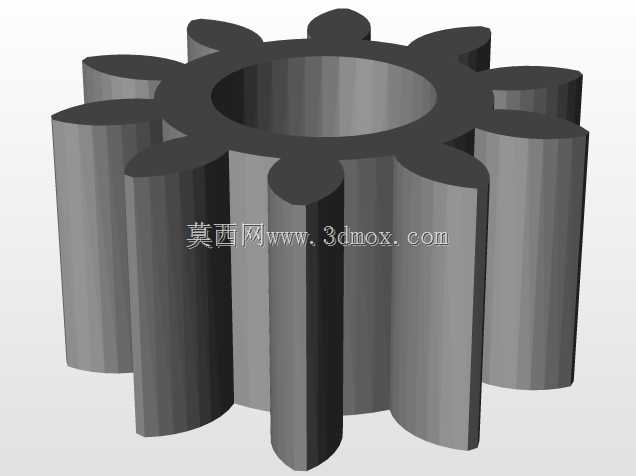

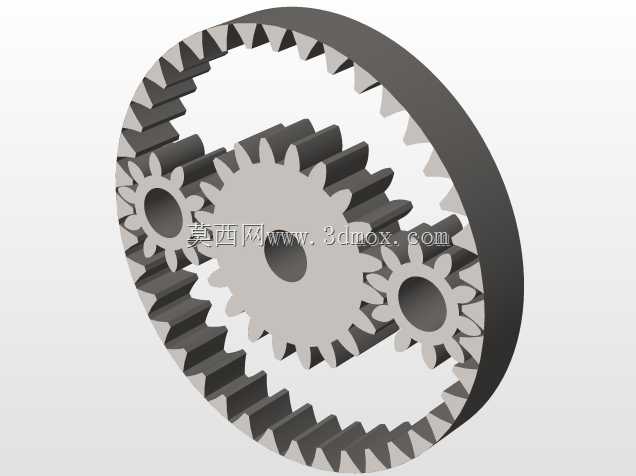

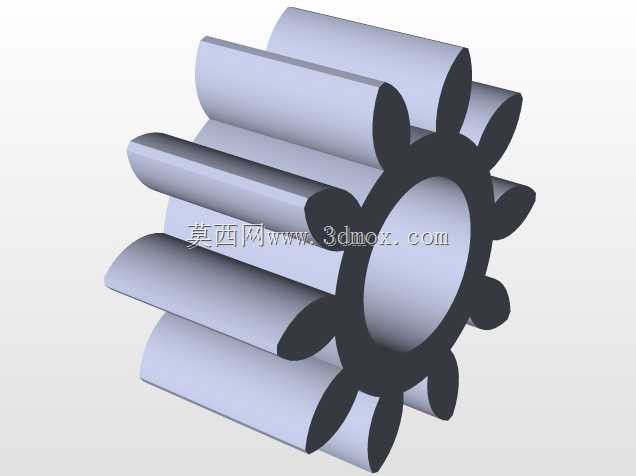

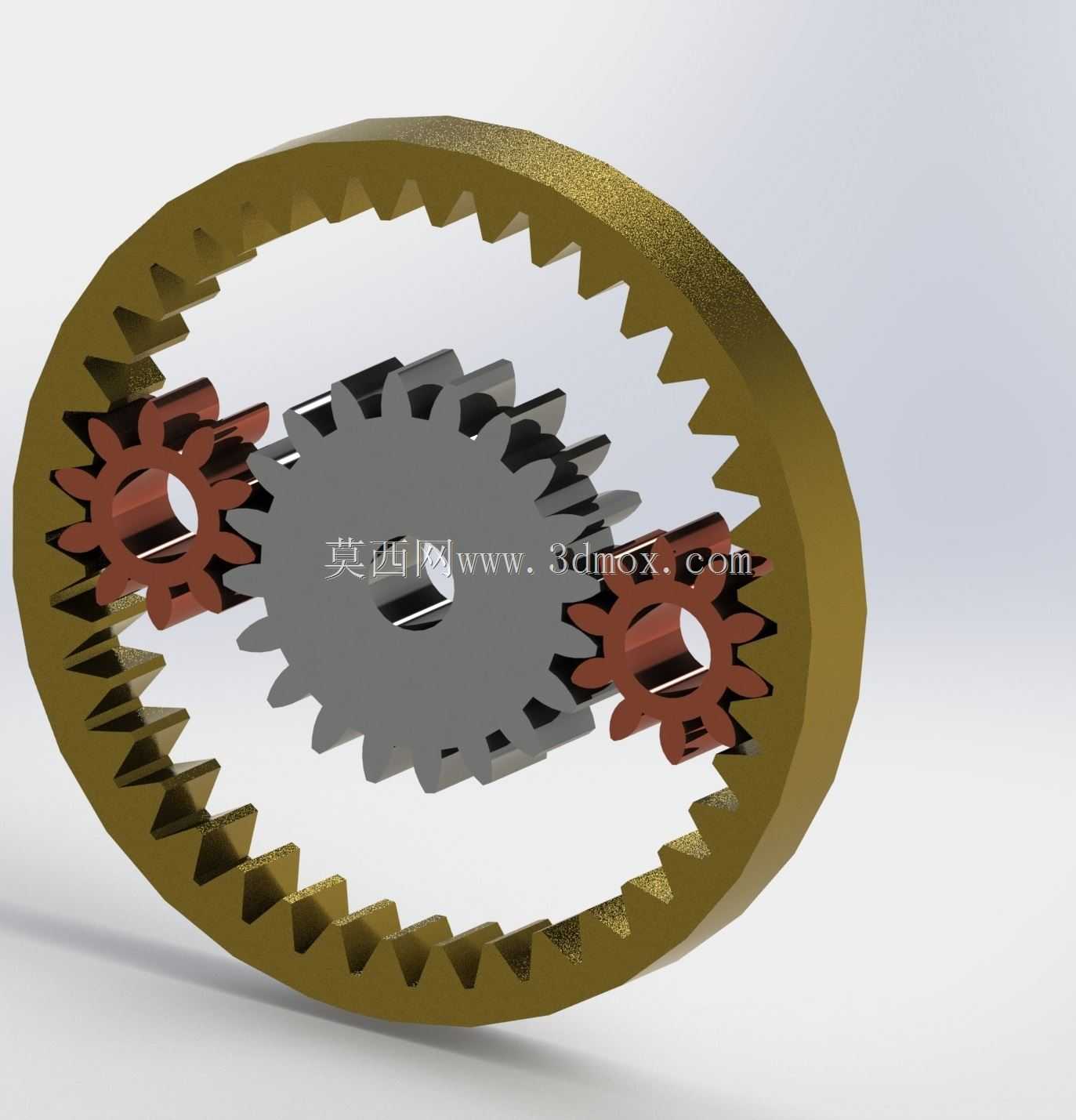

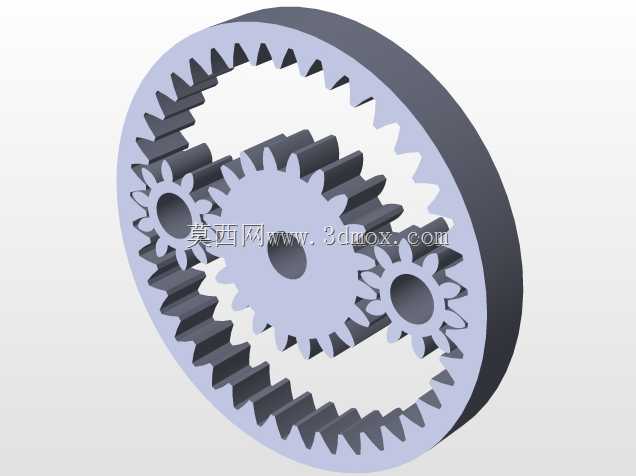

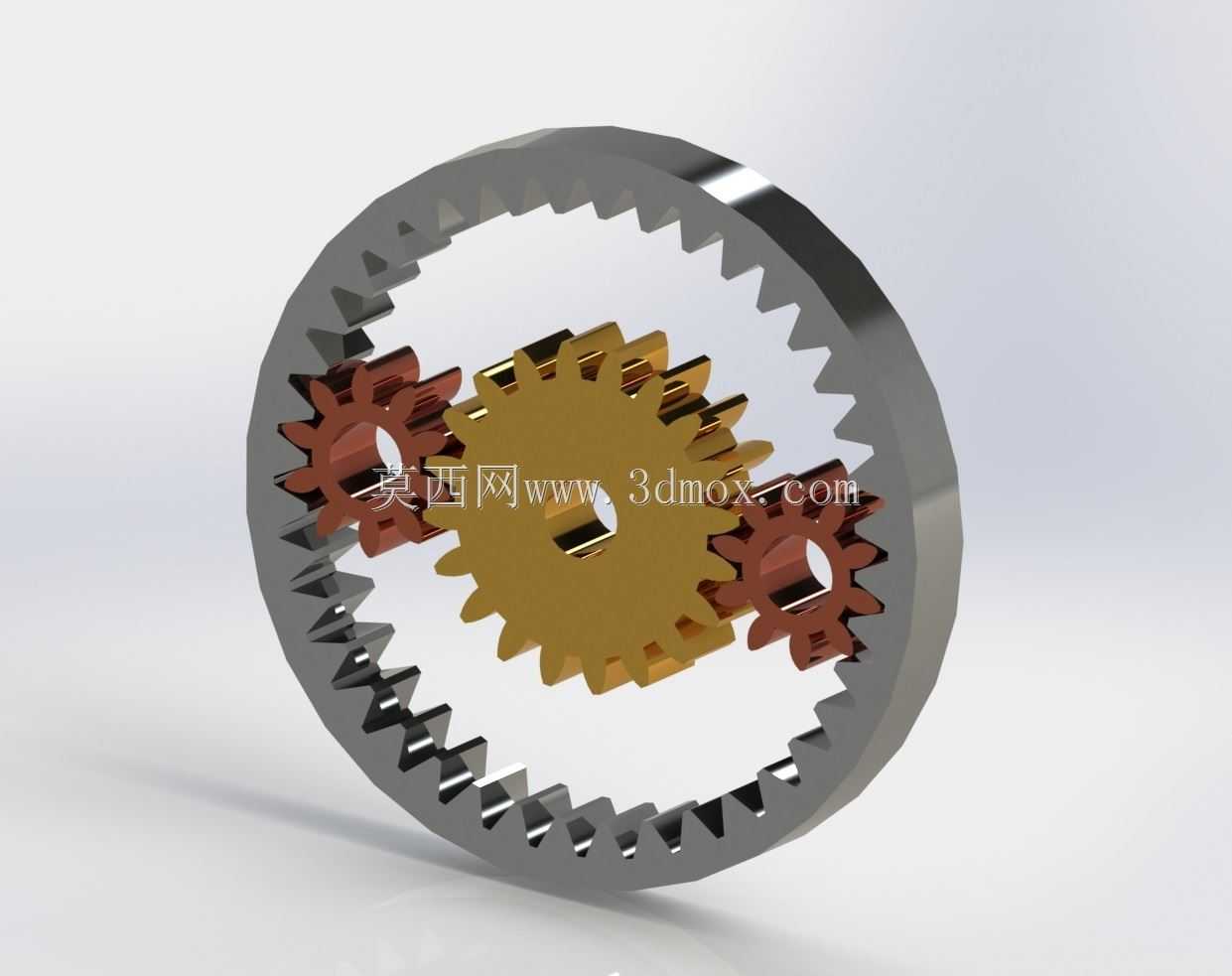

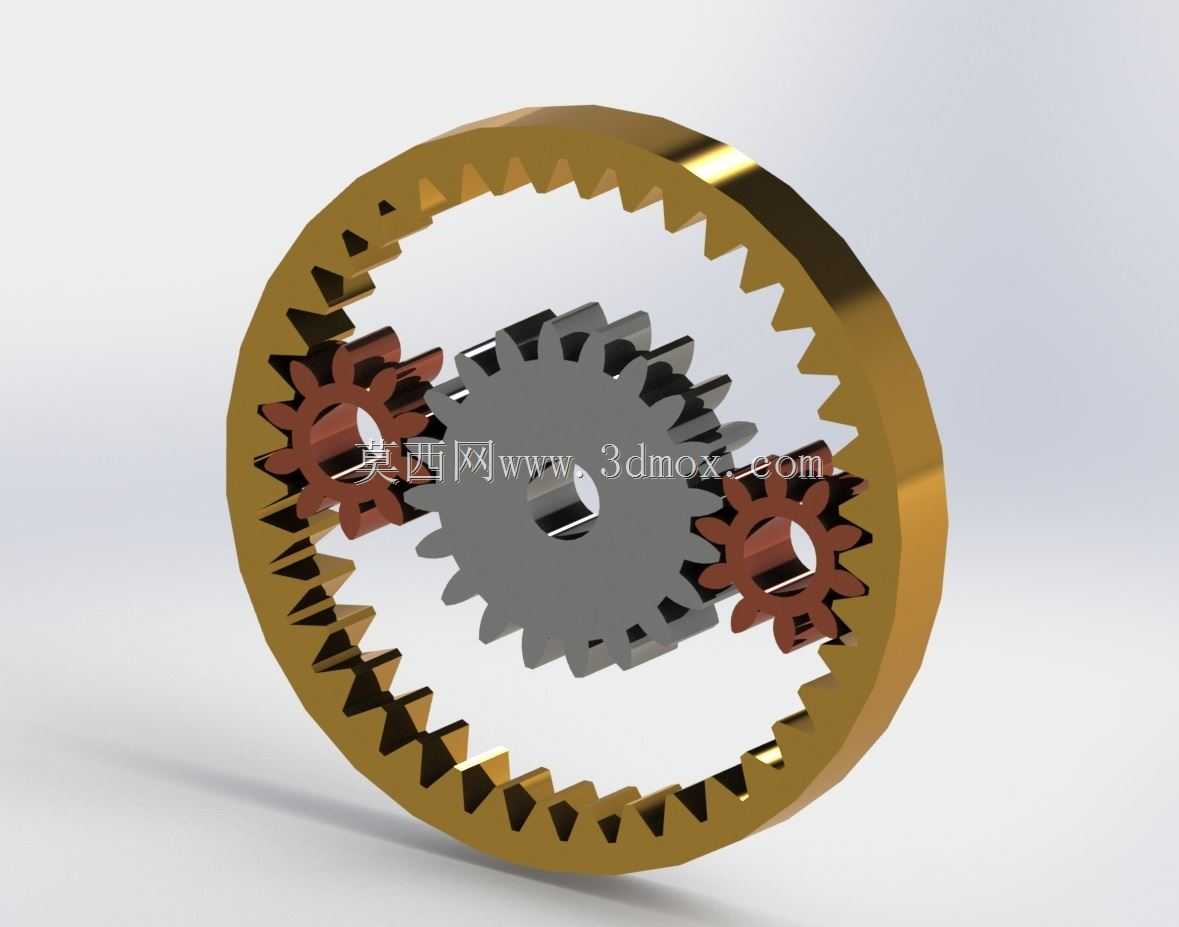

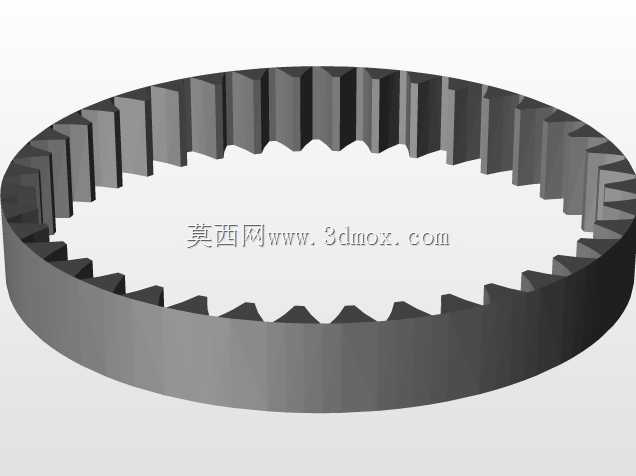

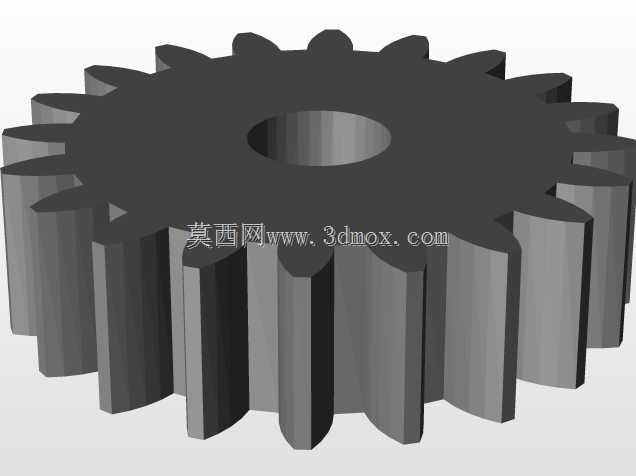

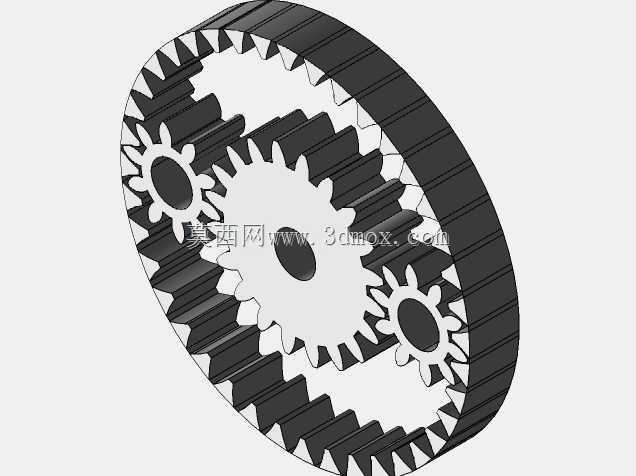

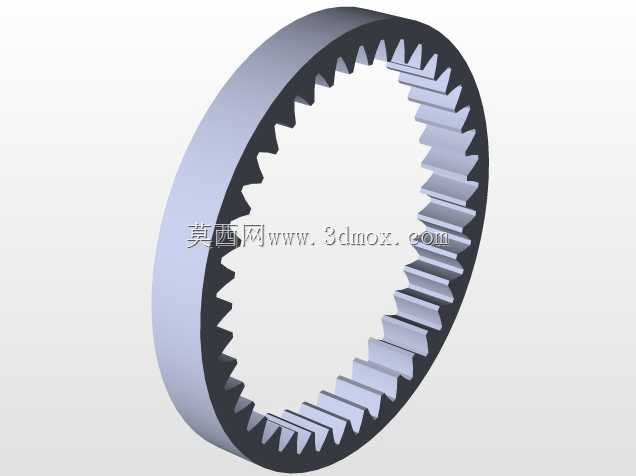

行星齿轮传动是机械传动领域应用极为广泛的动力传递结构，常见于工业减速机、新能源汽车动力总成、风电增速箱、伺服传动系统、精密机床进给机构等场景中，核心作用是在紧凑的安装空间内实现大传动比的动力减速、扭矩放大，或是在特定工况下完成动力的分流与合流，相比传统定轴齿轮传动，它具备承载能力强、传动效率高、运行平稳、同轴输入输出布局节省安装空间的显著优势。这套行星齿轮传动结构采用经典的NGW型布局，由外齿圈、中心太阳轮、三个均匀分布的行星轮以及配套的行星架组成，设计过程中首先结合目标传动比要求完成齿数匹配计算，确保太阳轮、行星轮、内齿圈的齿数满足同心条件、装配条件与邻接条件，避免运转过程中出现齿面干涉、行星轮碰撞的问题。齿形设计采用标准渐开线齿廓，针对不同工况的载荷特性预留了合理的齿侧间隙，既保证多齿同时啮合时的载荷均匀分布，也能补偿加工装配误差、热变形带来的尺寸偏差，降低运转过程中的冲击与噪音。结构布局上采用三个行星轮沿圆周120度均匀分布的设计，使得太阳轮与内齿圈作用在行星轮上的径向力能够相互平衡，大幅降低主轴与支撑轴承的径向载荷，提升整套机构的运行寿命与承载能力。安装边界方面，整套传动机构采用同轴输入输出设计，外齿圈可根据实际使用需求选择固定、输入或输出三种连接模式，适配不同的传动方案：当外齿圈固定、太阳轮作为动力输入端、行星架作为输出端时，可实现大减速比的减速传动，适用于重载低转速的工况；当行星架固定、太阳轮输入、外齿圈输出时，可实现反向增速传动；当太阳轮固定、行星架输入、外齿圈输出时，可实现小减速比的动力传递。外形设计上充分考虑了集成安装需求，外齿圈外圈预留了标准连接止口与安装孔位，输入输出轴端采用通用的轴径与键槽尺寸，可直接与标准电机、负载设备进行对接，无需额外设计定制转接结构，大幅降低整机集成的设计与加工成本。整套结构的所有啮合部件均做了等强度设计优化，针对齿根应力集中区域做了圆角过渡处理，行星轮支撑部位预留了轴承安装位，可根据载荷等级选配不同规格的滚动轴承或滑动轴承，满足从轻载精密传动到重载动力传动的多场景使用需求，运转过程中多对轮齿同时参与啮合，单齿承受的载荷更小，抗冲击能力更强，在频繁启停、正反转切换的工况下也能保持稳定的传动精度与使用寿命。
