汽车差速器齿轮箱传动结构设计

差速器齿轮箱是汽车传动系统中的核心功能部件，主要应用于各类乘用车辆、商用车辆的驱动桥总成中，承担着将主减速器传递来的动力拆分输出至两侧驱动轮的核心作用，能够在车辆转弯、行驶于不平路面时，自动调整两侧驱动轮的转速差，避免轮胎出现拖滑、磨损加剧的问题，保障车辆行驶过程中的转向平顺性与抓地稳定性，是保障车辆操控安全与行驶性能不可或缺的传动组件。

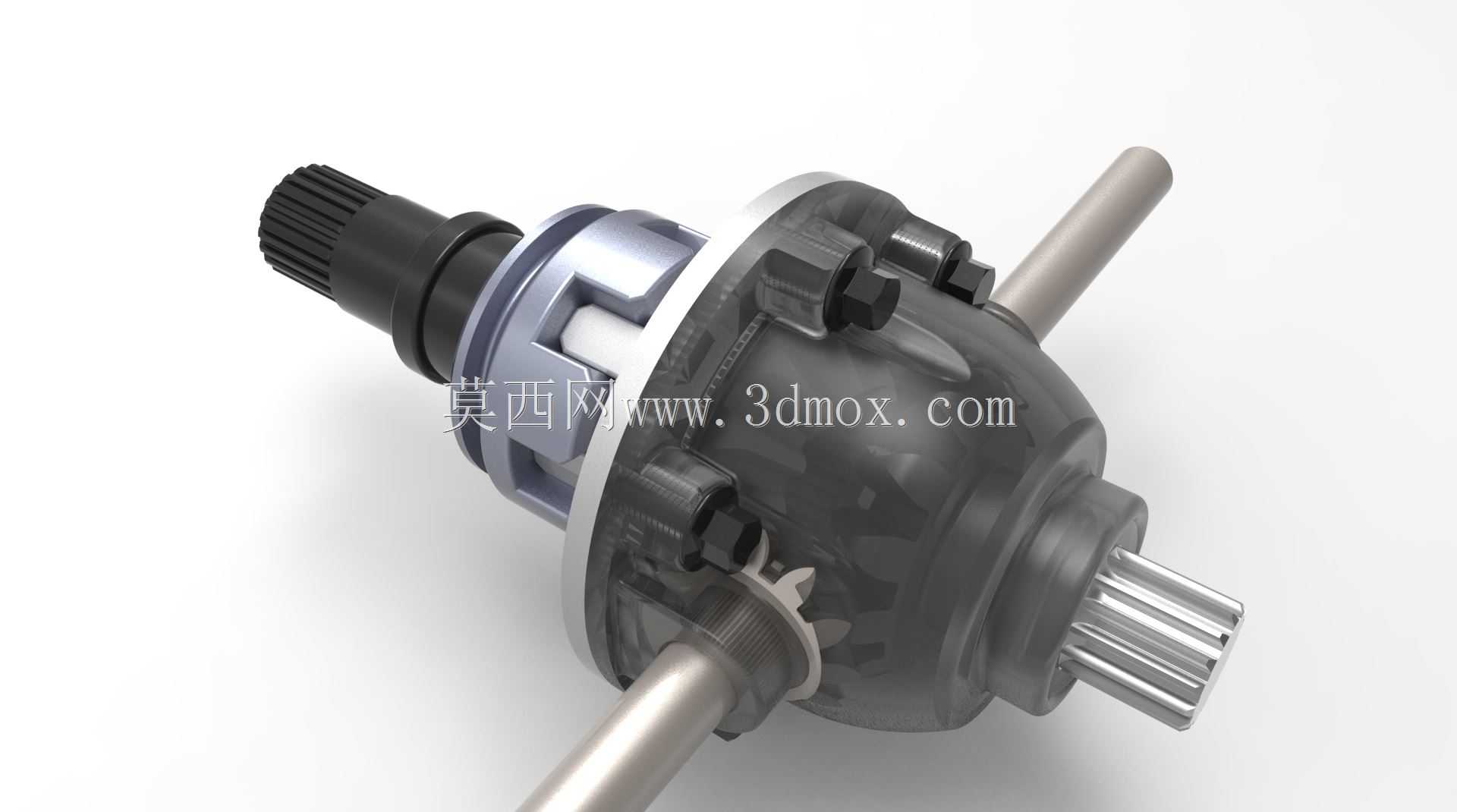

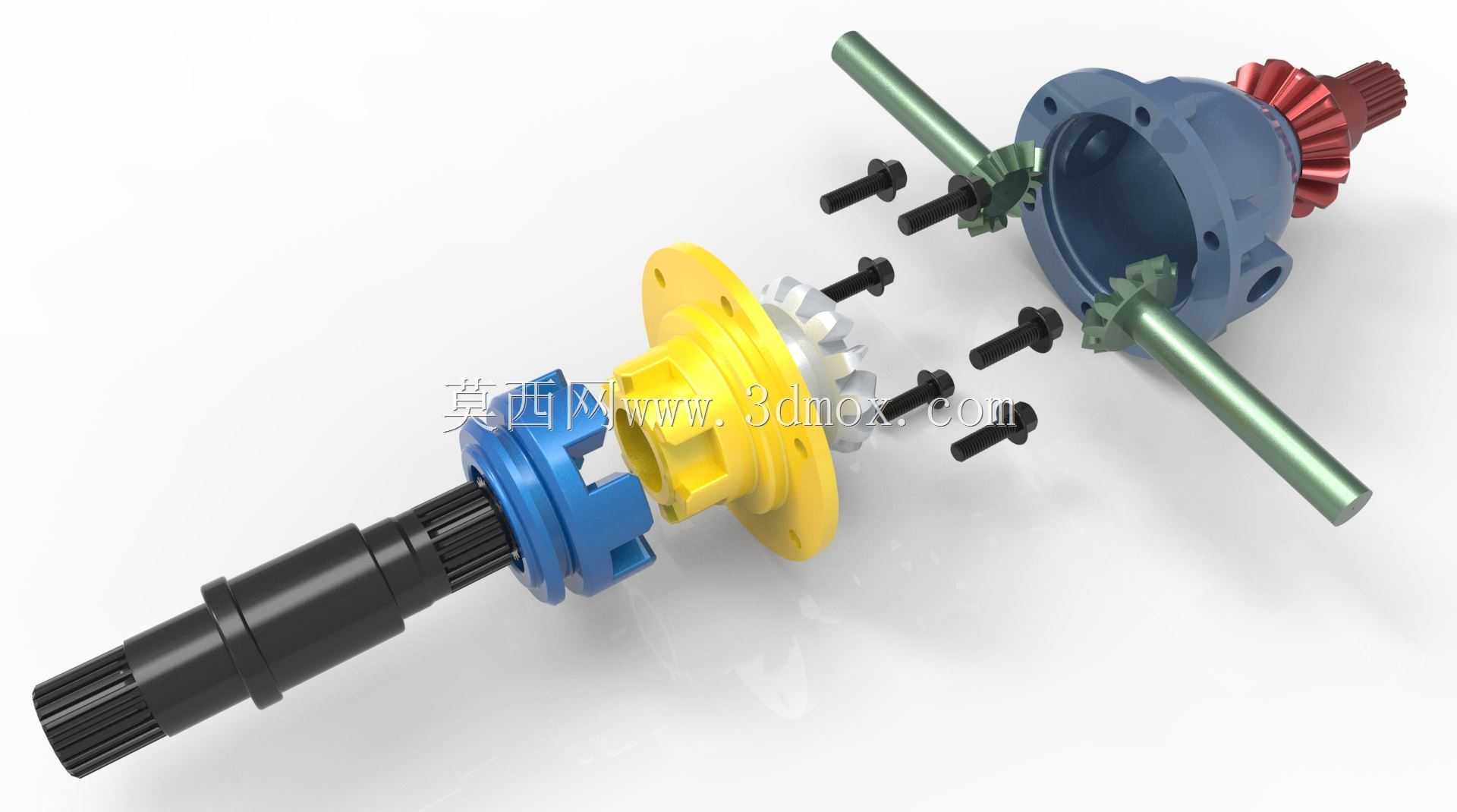

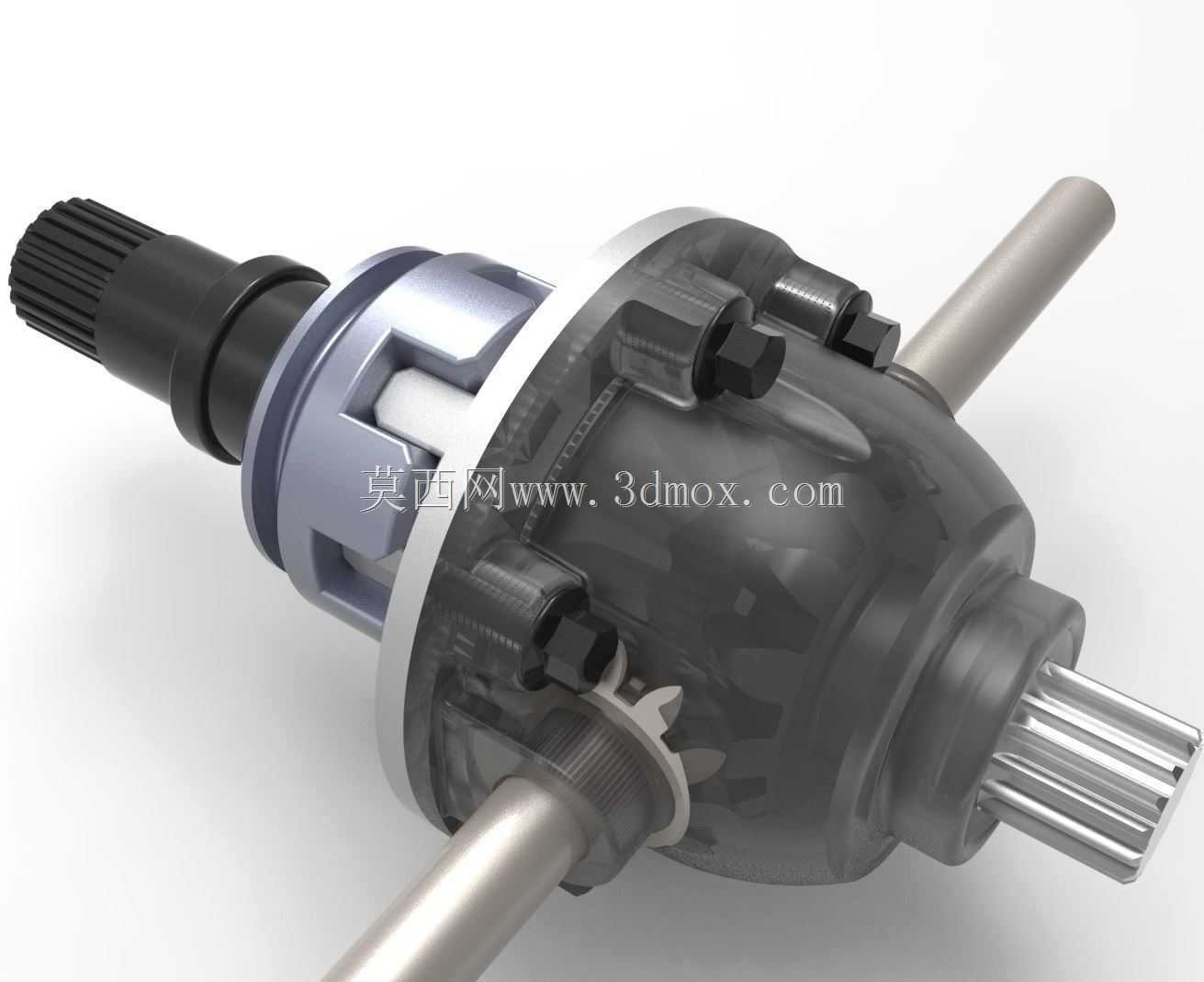

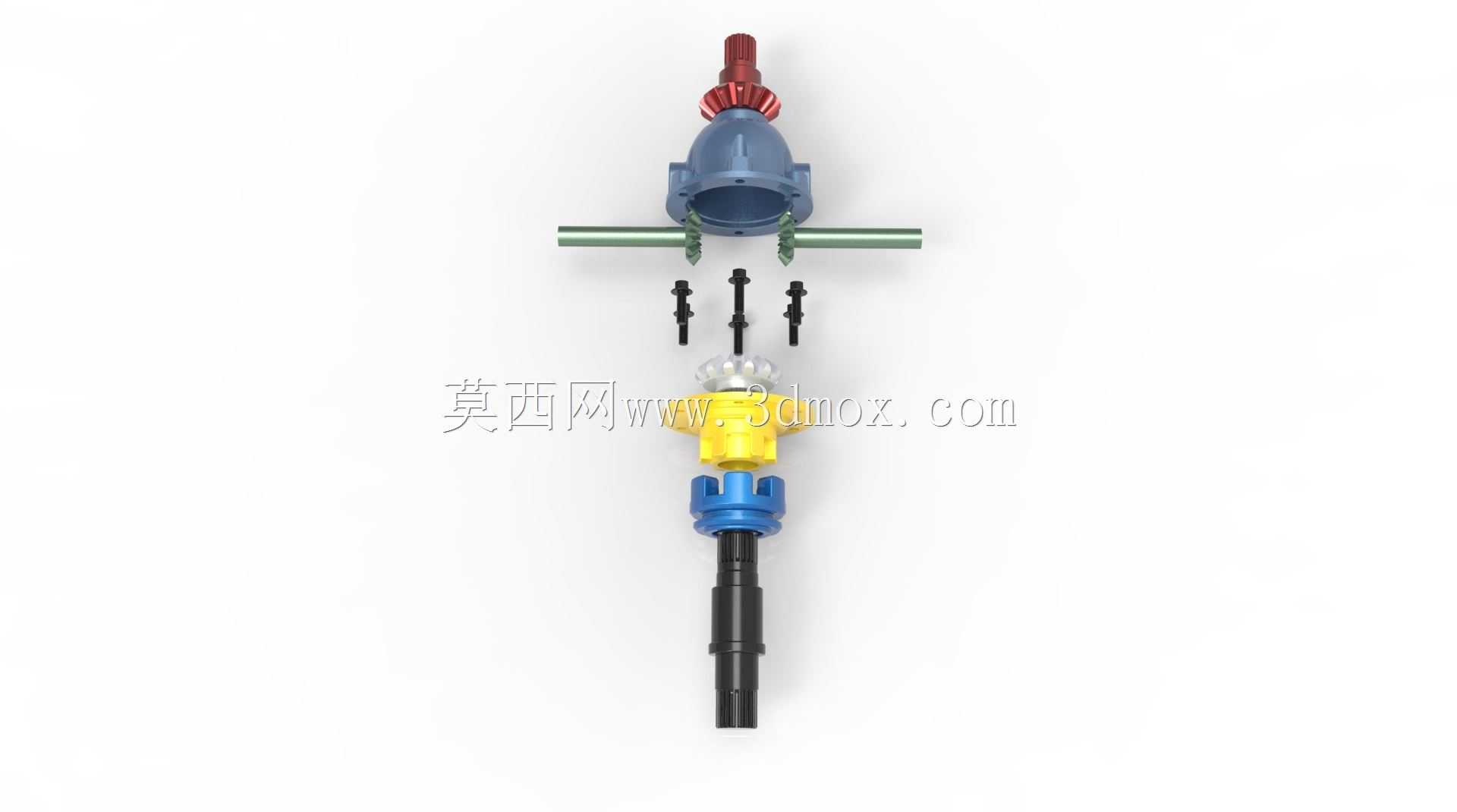

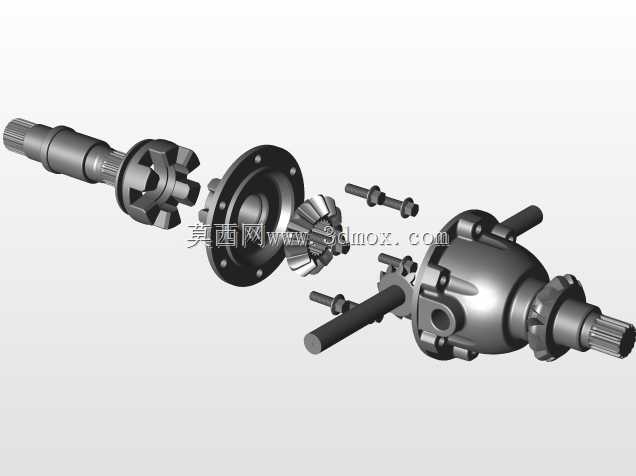

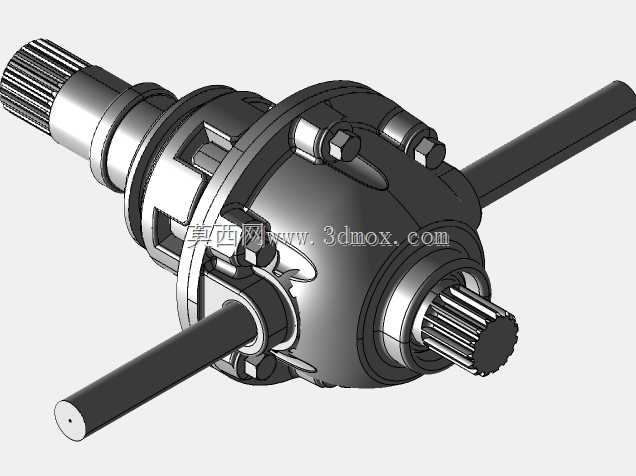

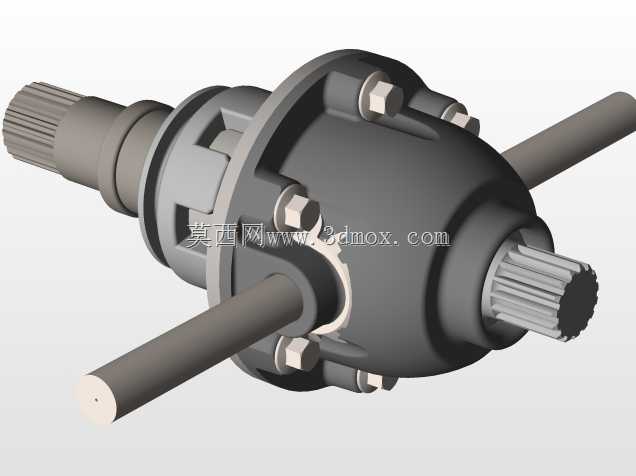

该差速器齿轮箱整体采用对称式结构布局，核心包含差速器壳体、行星齿轮、半轴齿轮、十字行星轴、动力输入连接轴、两侧半轴输出轴等核心组成部分，壳体采用半透明可视化设计呈现内部齿轮啮合结构，能够清晰展示内部行星齿轮与半轴齿轮的啮合传动关系。在功能设计上，该结构可实现动力的直角换向传递，同时满足两侧输出轴的差速转动需求：当车辆直线行驶时，两侧驱动轮阻力一致，行星齿轮随差速器壳体整体公转，不发生自转，动力等扭矩传递至两侧半轴；当车辆转弯时，内侧车轮行驶阻力增大，行星齿轮在随壳体公转的同时产生自转，自动降低内侧半轴转速、提升外侧半轴转速，让两侧车轮以不同转速滚动，消除轮胎滑动摩擦。

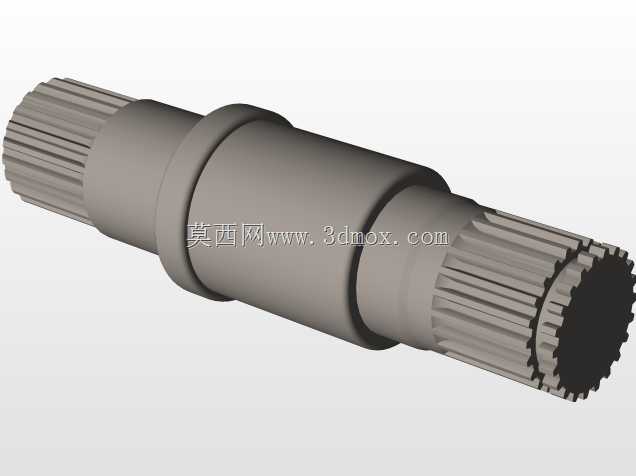

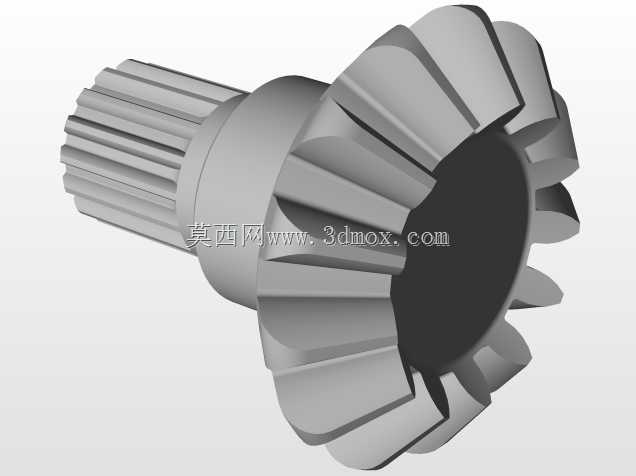

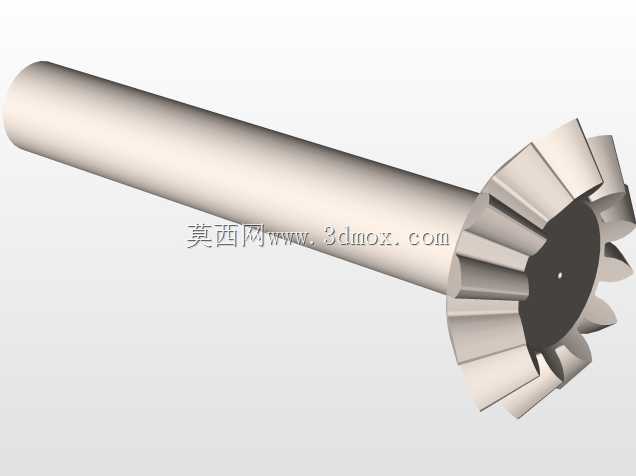

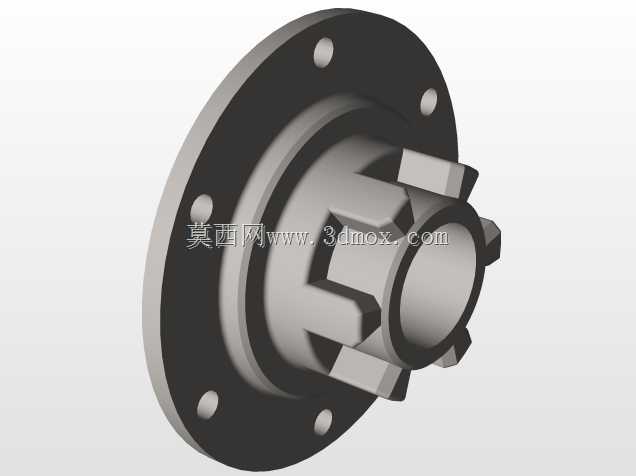

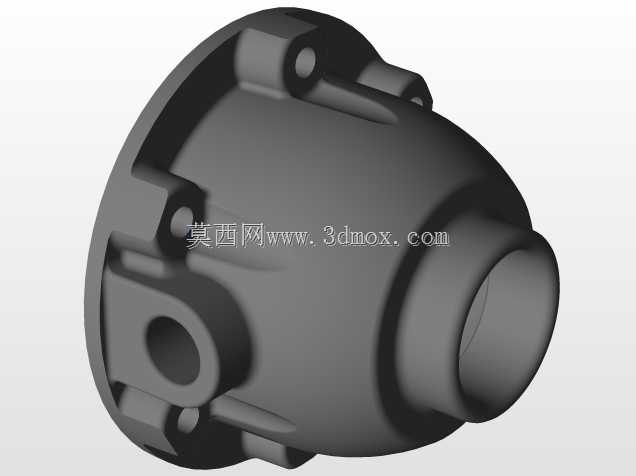

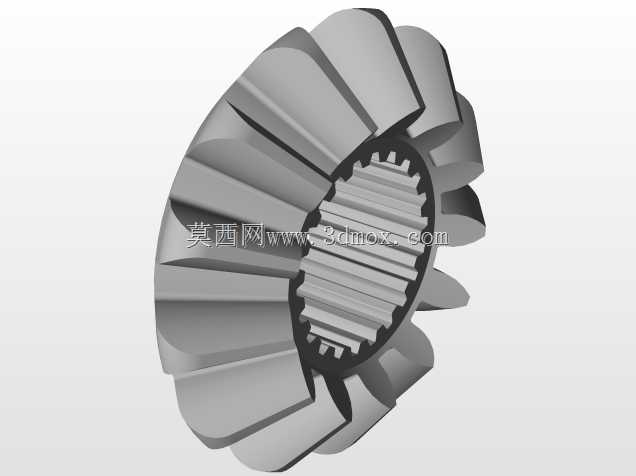

在设计思路上，该结构优先保障传动强度与啮合精度，行星齿轮与半轴齿轮采用锥齿轮啮合设计，齿形经过修形处理，可降低啮合冲击与传动噪音，提升齿轮副的使用寿命；差速器壳体设置有对应的螺栓安装位与轴承配合轴颈，可适配主减速器从动齿轮的安装固定，同时匹配驱动桥壳体内的轴承支撑位，保障整体转动的同轴度与稳定性；输入轴端设置有花键结构，可与主减速器输出端可靠连接传递扭矩，两侧输出轴同样采用花键结构与半轴连接，保障大扭矩传递下的连接可靠性。

在安装边界与尺寸适配方面，该差速器齿轮箱整体为回转类对称结构，径向最大尺寸适配常规家用轿车驱动桥的内部安装空间，轴向长度匹配主减速器与桥壳的安装间距，输入轴与输出轴的轴径、花键参数均符合主流乘用车传动部件的通用规格，壳体上的安装孔位可直接适配对应规格的主减齿轮与轴承组件，无需额外修改安装结构即可集成至驱动桥总成中，能够满足前置前驱、前置后驱等不同驱动形式车型的差速传动需求，整体结构紧凑，传动效率高，可承受车辆起步、急加速工况下的大扭矩冲击，适配日常城市道路、非铺装路面等多种行驶场景的使用需求。
