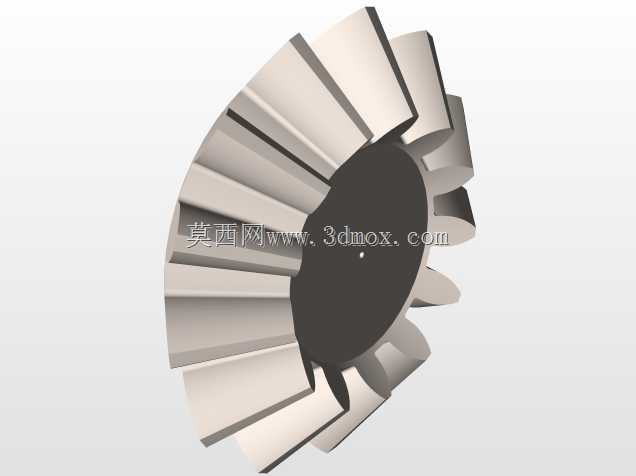

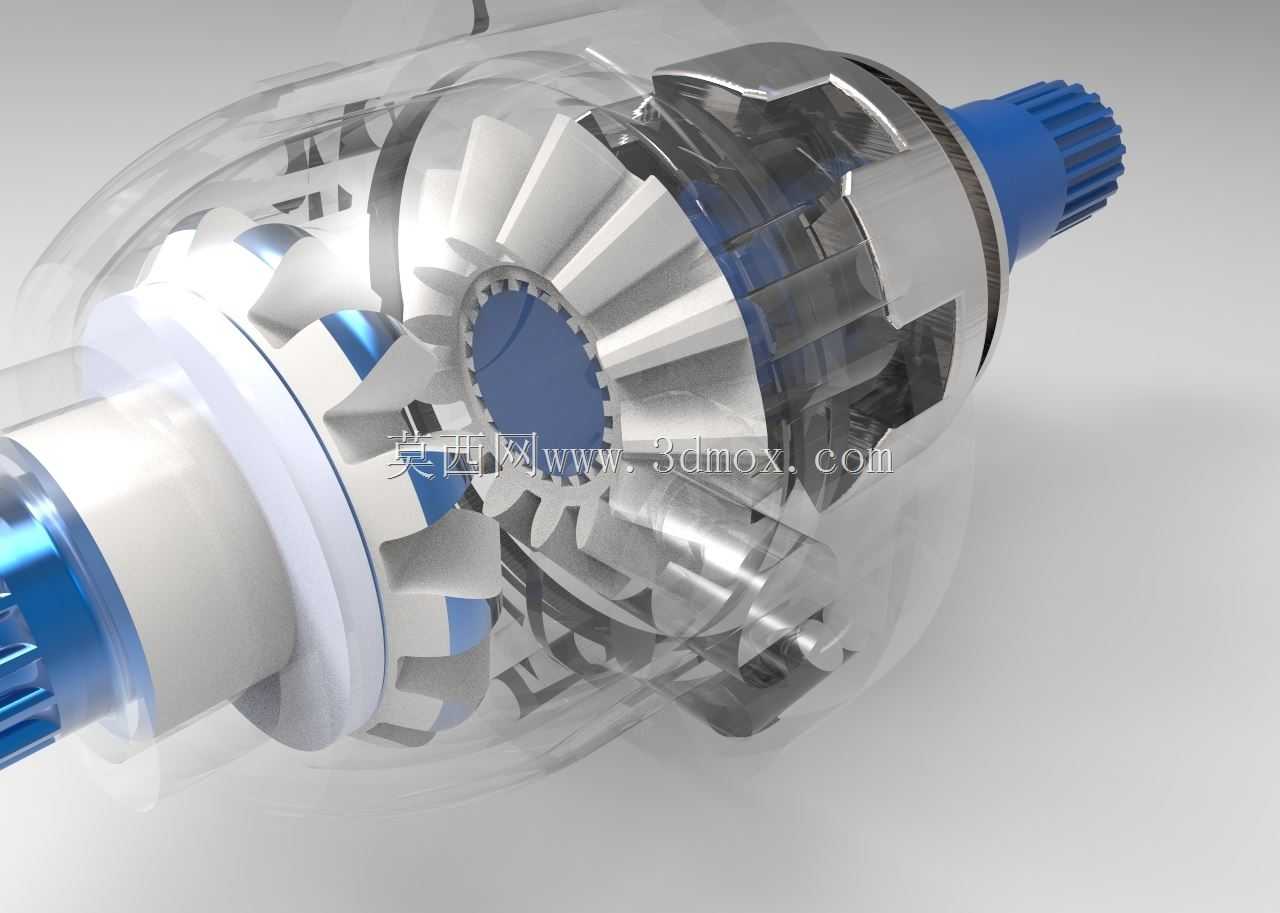

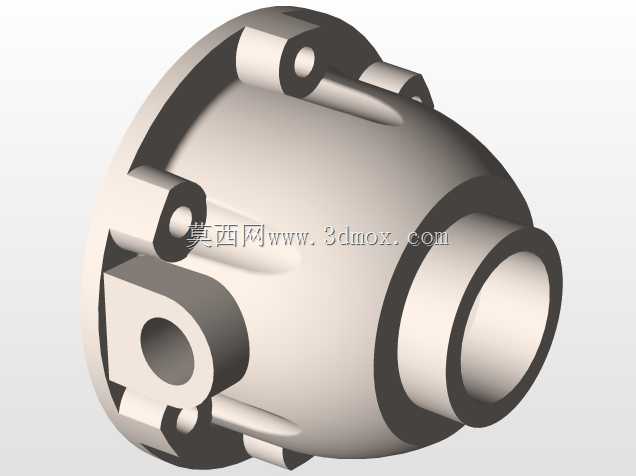

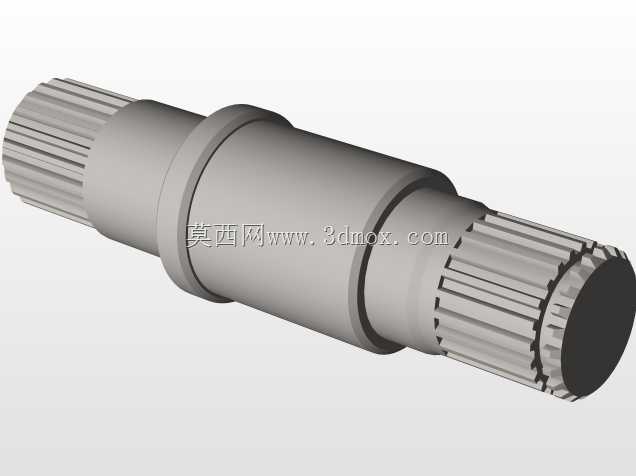

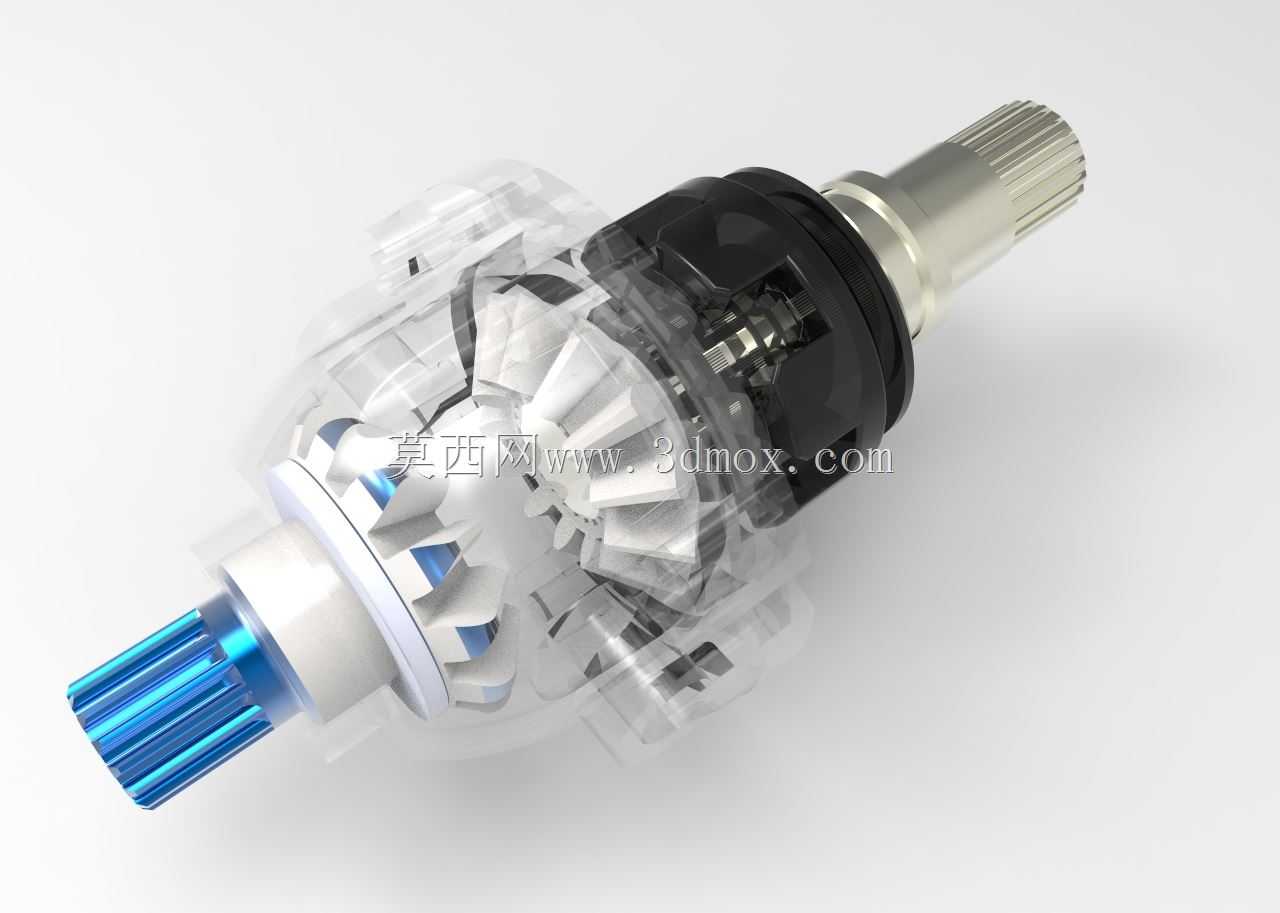

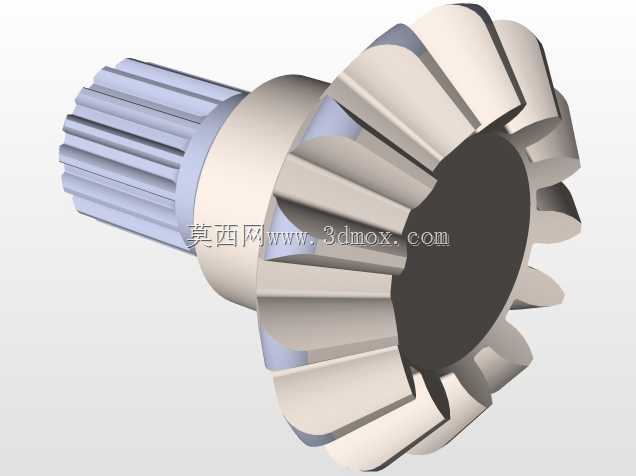

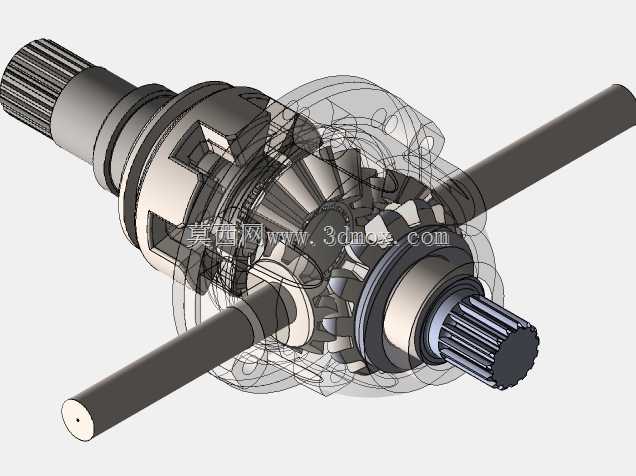

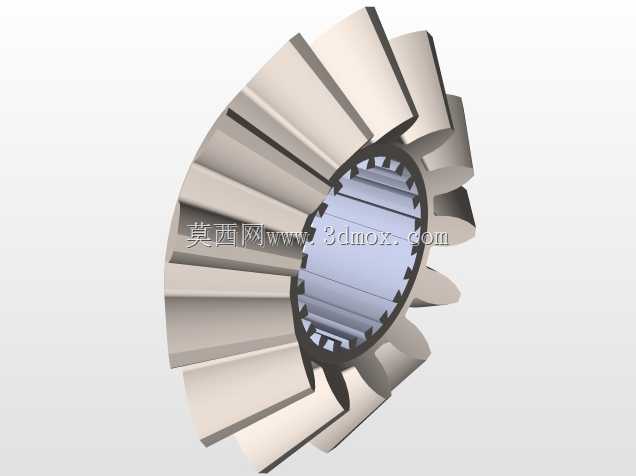

这款轴向齿轮传动装置主要应用于动力传输路径需要沿轴向排布、同时完成扭矩换向与转速匹配的工业场景,常见于小型动力设备、精密传动模组、专用作业机具的动力输出端,能够在紧凑的安装空间内完成相交轴之间的动力传递,替代传统多轴排布的传动结构,大幅缩减传动系统的整体占用空间。从实际用途来看,该装置可将输入端的旋转动力通过锥齿轮啮合结构传递至垂直相交的输出轴,同时根据啮合齿的齿数配比完成指定速比的扭矩转换,既可以适配高转速低扭矩的动力输入场景,也能通过齿形参数调整满足低转速大扭矩的输出需求,适配不同工况下的动力传输要求。在功能特性上,该传动装置采用螺旋锥齿轮作为核心啮合部件,相比直齿锥齿轮拥有更高的啮合重合度,传动过程中齿面接触更平缓,运行噪音更低,承载能力更强,能够承受持续交变载荷的冲击;装置采用集成式壳体设计,将齿轮啮合腔、轴承安装位、轴封定位结构整合为一体,既保证了内部传动部件的防护等级,也简化了外部安装的定位流程,减少装配环节的累计误差。从设计思路来看,该结构优先考虑紧凑空间下的传动效率,将输入轴与输出轴的相交点设置在壳体中心位置,让两侧轴承的支撑跨度尽可能对称,抵消齿轮啮合过程中产生的径向力与轴向力,降低轴承的偏磨风险;内部齿轮的齿向参数经过匹配优化,保证啮合过程中至少有两组轮齿同时接触,避免单齿受力过载导致的齿面损伤;壳体外侧预留有标准的安装法兰面与定位止口,能够直接对接配套的动力端与负载端,无需额外设计转接结构。在外形尺寸与安装边界上,该装置整体为同轴类回转结构,最大外径适配常规小型传动模组的安装尺寸,输入输出轴的轴径、键槽尺寸均符合通用传动件的配套标准,安装法兰的孔位排布遵循通用传动部件的安装规范,可直接替换同规格的传统换向传动箱,无需对原有设备的安装结构做大幅改动;装置的轴向总长度经过压缩设计,能够适配安装空间轴向尺寸受限的应用场景,同时壳体表面预留有润滑介质加注与排放位,方便后期维护过程中的油脂更换,保证内部齿轮与轴承的长期稳定运行。
