双引擎轻型飞机发动机短舱结构设计

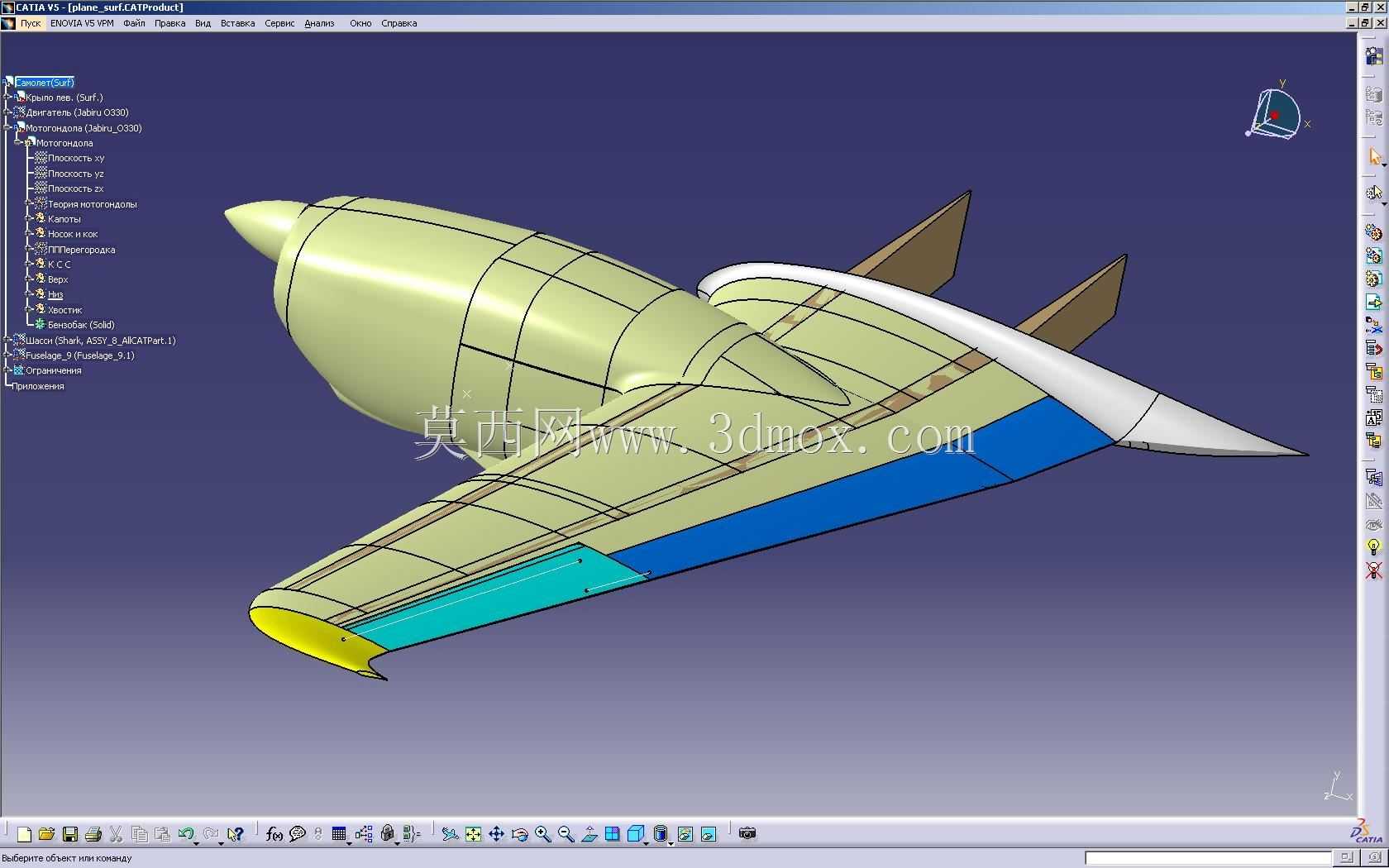

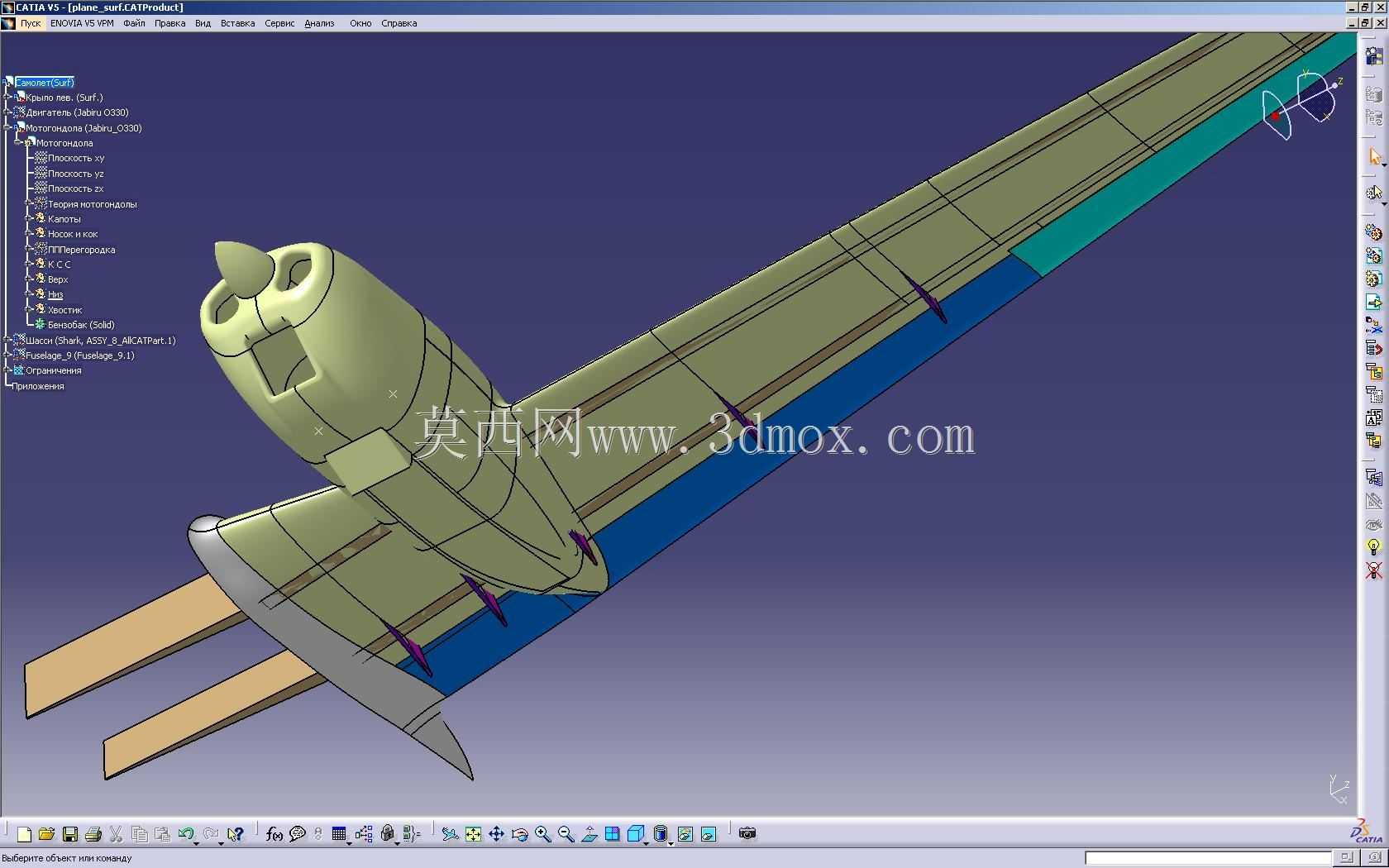

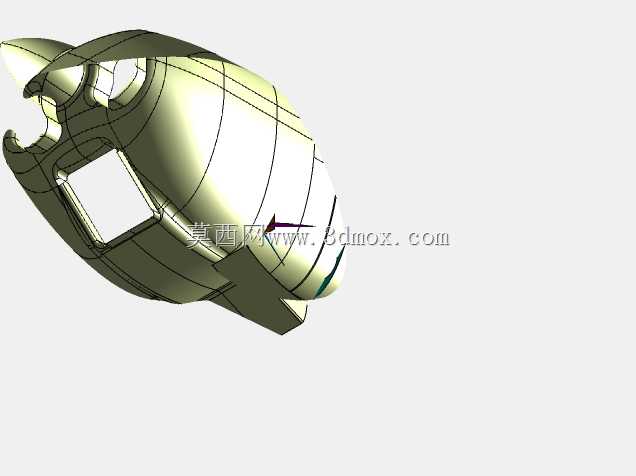

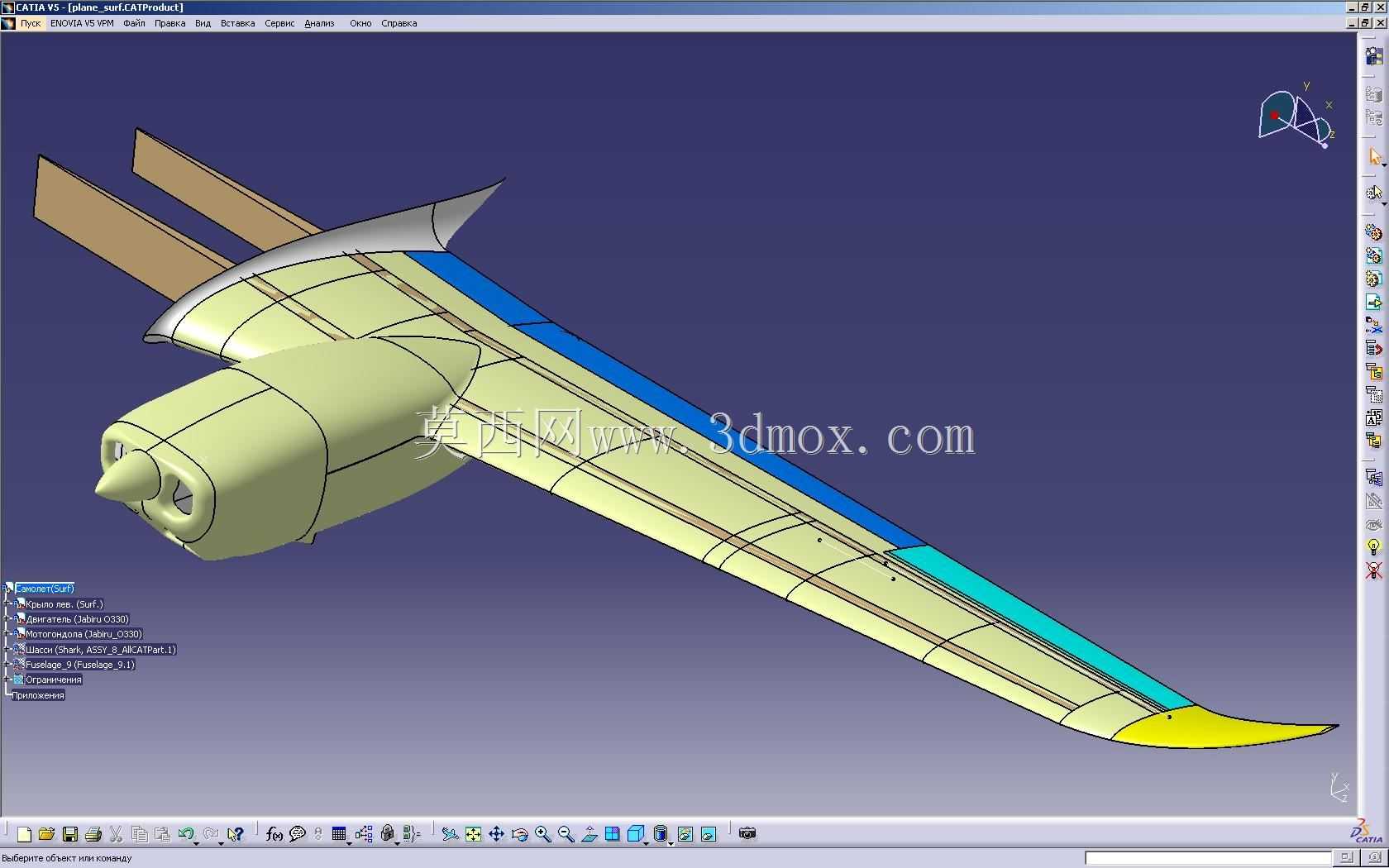

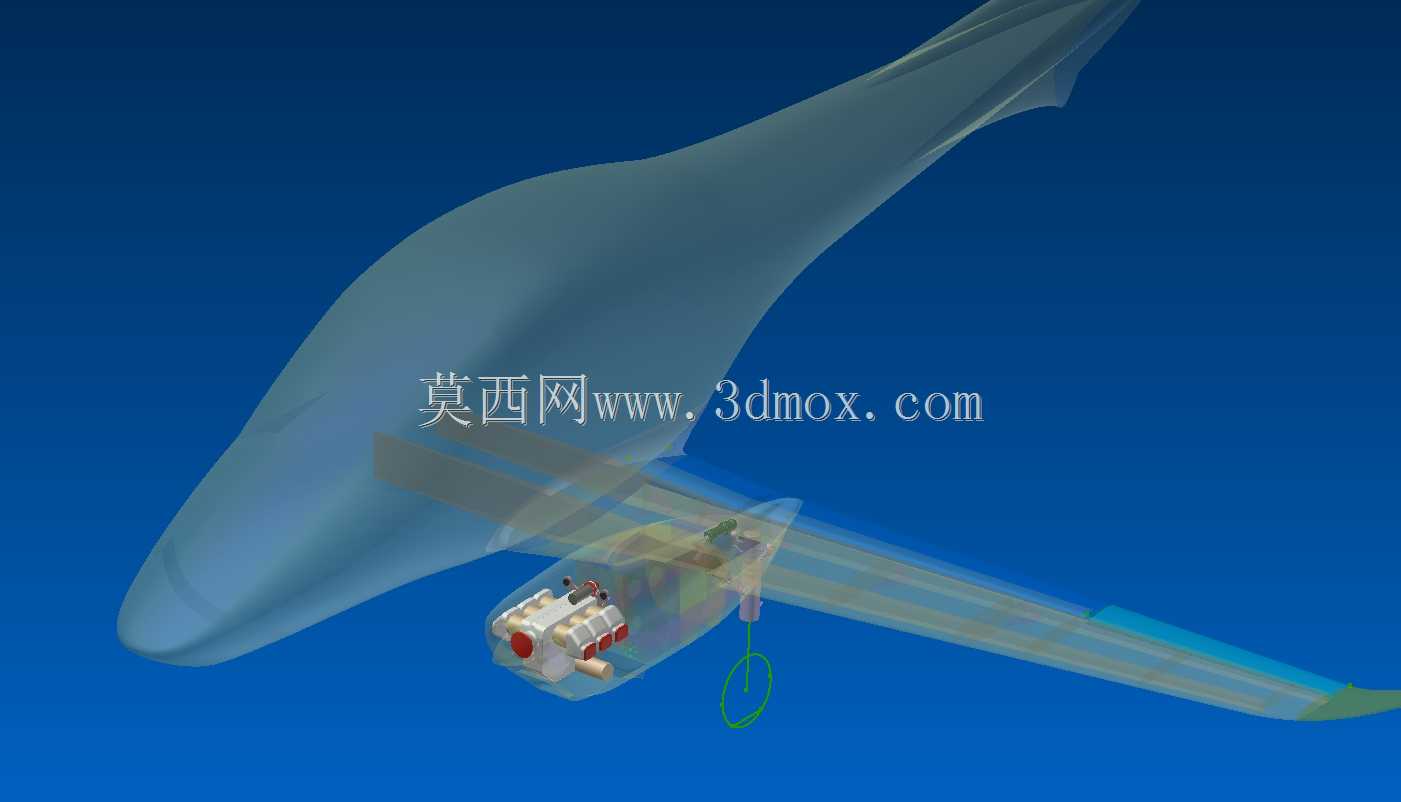

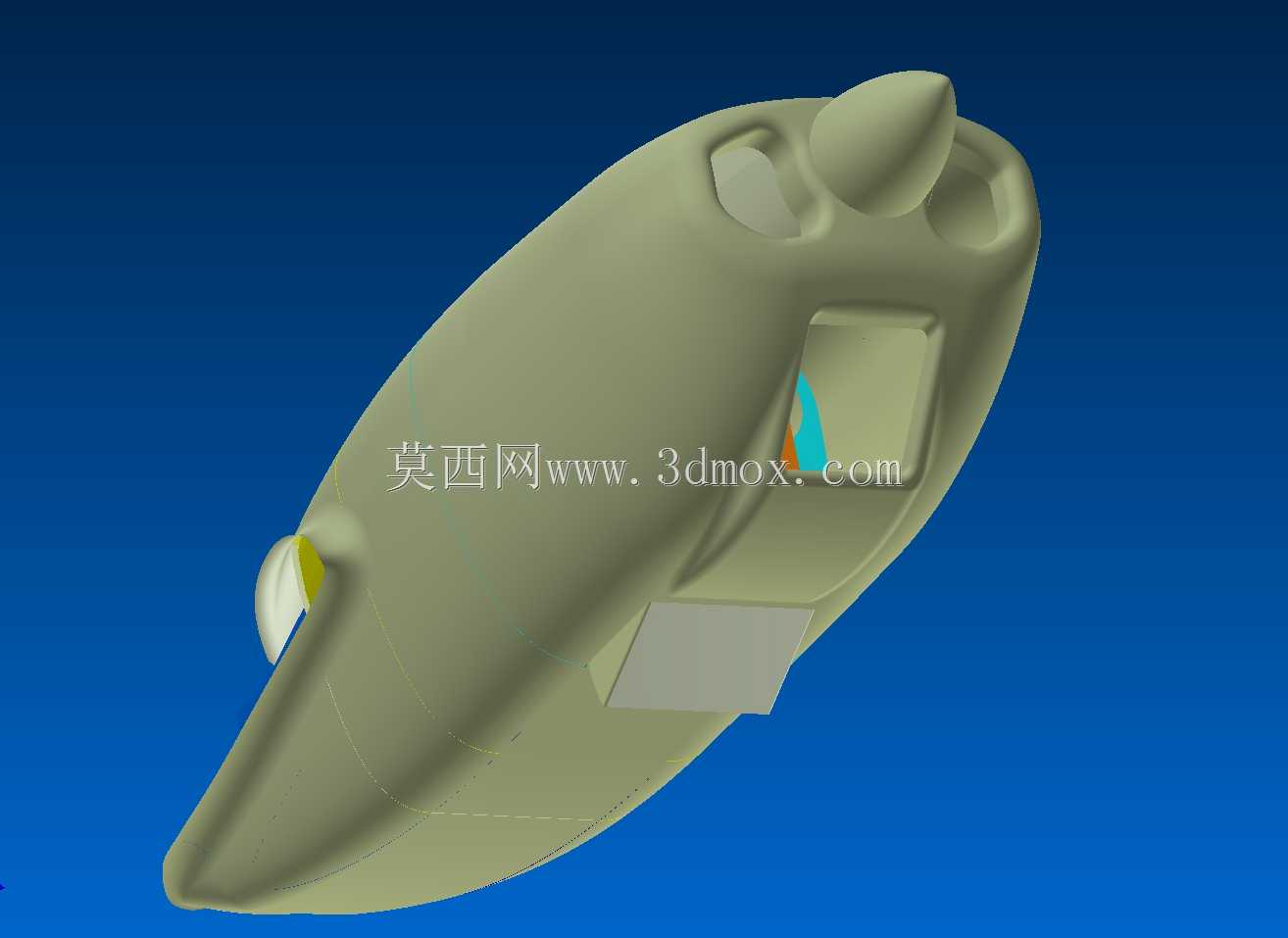

该发动机短舱是双引擎轻型飞机动力系统的核心承载与整流构件，主要应用于通航领域的小型双发固定翼轻型飞机，承担包裹固定航空发动机、梳理翼身与动力段气流、降低飞行阻力、隔绝发动机运行热量与振动传递的核心作用，是轻型双发飞机机翼动力段不可或缺的关键结构部件。在实际通航作业场景中，这类短舱适配小功率活塞或小型涡桨航空发动机，可满足飞行训练、短途通勤、低空农林作业、航拍航测等多种轻型飞机应用场景的使用需求，既能够为发动机提供稳定的安装承载基础，也能通过流线型的外形设计减少动力段的气流干扰，提升整机的气动效率，同时还可对发动机外露管路、线缆与附属附件形成有效防护，避免飞行过程中气流冲刷、外来物撞击对动力核心部件造成损伤。从功能特性来看，该短舱采用分段式曲面流线设计，头部为收敛式钝头整流造型，可平稳劈开迎面来流，降低短舱头部的压差阻力；舱体主体贴合发动机外轮廓与机翼上翼面的安装曲面，保证与机翼衔接处的曲面顺滑过渡，避免出现气流分离；短舱下部与机翼前缘衔接区域做了导流修型，可引导气流顺畅流过机翼上翼面，减少动力段对机翼升力特性的干扰；短舱尾部采用逐步收敛的整流造型，可让舱体表面的附面层气流平稳流出，降低尾部涡流带来的诱导阻力。在设计思路上，该短舱完全围绕轻型飞机的实际使用需求展开，首先以适配的小型航空发动机的外轮廓尺寸、安装点位为核心边界，确定短舱的内部容纳空间，保证发动机拆装维护时拥有足够的操作余量，同时预留出散热气流的进出通道，满足发动机运行时的散热需求；其次结合机翼的翼型曲面参数，对短舱与机翼的衔接面做了贴合度优化，保证短舱安装后与机翼表面形成连续顺滑的整体曲面，不会出现突兀的凸起或阶差，破坏机翼的气动完整性；另外在结构设计上兼顾了轻量化与结构强度，曲面造型在保证气动外形的同时，可通过合理的壁厚与内部加强筋布局，承受飞行过程中的气动载荷、发动机振动载荷以及起降过程的冲击载荷，不会出现结构形变或共振问题。从安装边界来看，该短舱的安装基准面完全匹配对应轻型飞机机翼上翼面的预设安装点位，短舱与机翼的连接区域预留了标准的紧固件安装位，可直接与机翼内部的承力翼梁结构连接，保证动力载荷能够顺畅传递到机翼主承力结构上；短舱内部的发动机安装支架点位与对应型号发动机的安装孔位完全匹配，可实现发动机的快速定位安装，同时短舱的侧面预留了维护口盖的安装位置，日常维护时无需拆解整个短舱即可完成发动机检查、油液补充、滤芯更换等常规维保操作，大幅降低轻型飞机的日常维护成本与停场时间。
