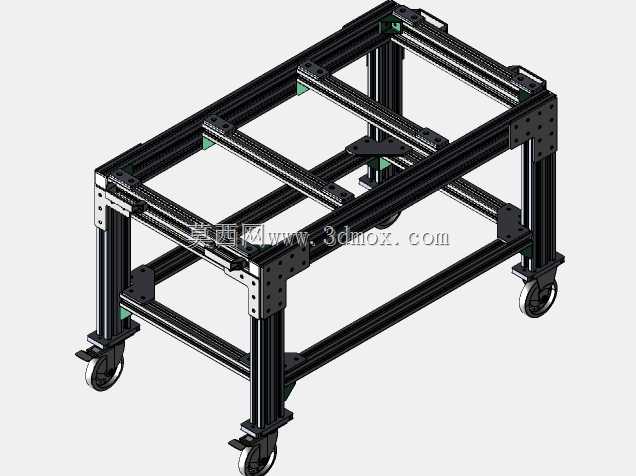

重载万向轮工业物料转运推车框架

这款重载型工业转运推车框架，主要面向生产制造车间、仓储物流区域、设备装配工位的短距离物料与设备转运场景，能够适配多类生产环节的周转需求，解决生产现场中小型设备、重型工装夹具、批量加工件的跨工位转运难题，替代传统人力抬运的低效作业方式，降低车间内部物料流转的人力损耗，同时规避人工搬运重型物件时的磕碰、砸伤风险，适配离散制造车间灵活多变的工位调整需求。在实际生产使用中，这款推车可承载最大400kg的作业载荷，能够适配宽度在630mm至1630mm区间内的各类工业设备、工装载具、物料箱组的放置需求，无需额外定制适配托架即可兼容多数常规生产设备的底部支撑尺寸，通用性较强。推车整体高度设计为720mm，这个高度适配多数作业人员站立操作的取放高度，在转运过程中作业人员无需过度弯腰或抬手即可完成物料的装卸，长时间作业也不易产生肢体疲劳；底架预留315mm的净空高度，既能够保证框架底部的结构强度，避免重载情况下框架中部出现下挠变形，也能适配车间常见的液压叉车、托盘搬运车的叉齿伸入高度，需要将推车整体转运至其他区域时，可直接用叉车托举底架完成转移，无需额外吊装作业。设计层面这款推车采用了开放式矩形框架结构，主体采用型材拼接成型，框架上方预留了多组安装固定位，可根据实际使用需求加装台面、防护栏、物料分隔架等附属结构，无需对主体框架进行二次加工即可完成功能拓展；框架的横向与纵向支撑梁采用等距排布的设计，将上方承载的重量均匀分散到四根竖向支腿上，避免局部应力集中导致的框架变形，支腿底部采用斜向加强筋连接，提升支腿与主框架的连接强度，在重载推行过程中不会出现支腿外撇、连接位开裂的问题。底部配置的四个万向脚轮均采用带刹车结构的重载脚轮，两个定向脚轮与两个万向刹车脚轮的搭配，既能够保证推行过程中的方向稳定性，长距离直行时不易出现跑偏，也能在停靠作业时踩下刹车锁定轮体，避免推车在倾斜地面出现滑移，停靠在工位旁时可作为临时作业台放置待加工工件。整体框架的安装边界充分考虑了车间通道的通行宽度，整体外廓尺寸适配车间1.2m标准通道的转弯需求，在狭窄的设备间隙之间也能灵活转向，不会出现卡滞、剐蹭周边设备的问题，框架边角处均做了圆弧过渡处理，避免推行过程中尖锐边角磕碰人员或周边设备，适配车间复杂的作业环境。
