直升机传动系统后变速箱剖视结构设计

项目分类:3D模型 发布时间:2021-05-08 ID:163544
  • 直升机传动系统后变速箱剖视结构设计
  • 直升机传动系统后变速箱剖视结构设计
  • 直升机传动系统后变速箱剖视结构设计
  • 直升机传动系统后变速箱剖视结构设计
  • 直升机传动系统后变速箱剖视结构设计
  • 直升机传动系统后变速箱剖视结构设计
  • 直升机传动系统后变速箱剖视结构设计

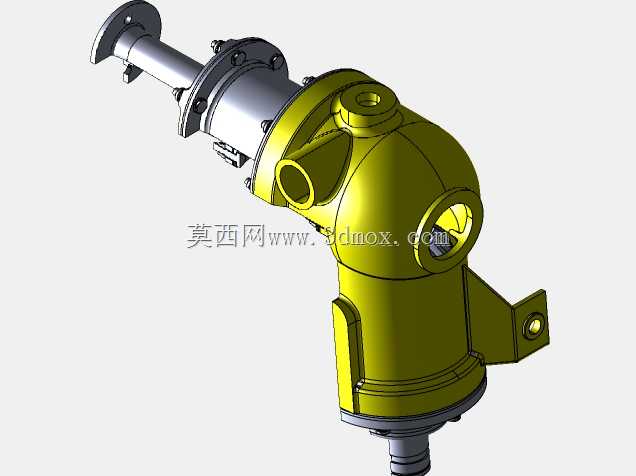

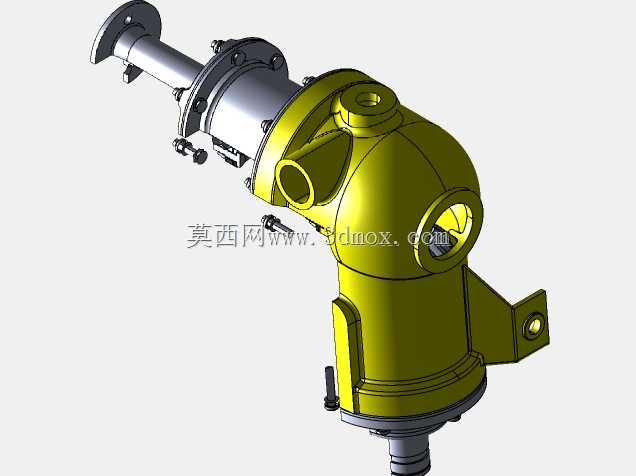

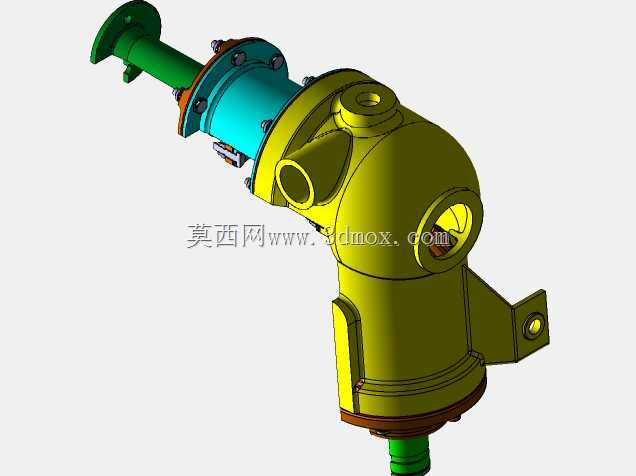

该后变速箱作为轻型直升机动力传输链路的核心分总成部件,主要应用于轻型通用直升机的尾桨动力传递场景,承担主传动系统输出动力的换向、传输与扭矩承载功能,是保障尾桨系统稳定运转、实现直升机航向操控的核心机械构件。在实际飞行工况中,主齿轮箱输出的旋转机械能通过该总成完成轴向转换,将沿机身纵向布置的传动轴输出动力,换向传递至与机身轴线呈垂直角度布置的尾桨转子,为尾桨提供符合转速、扭矩要求的旋转动力,确保尾桨能够持续输出平衡主旋翼反扭矩的侧向推力,保障直升机飞行过程中的航向稳定性与操控响应能力。

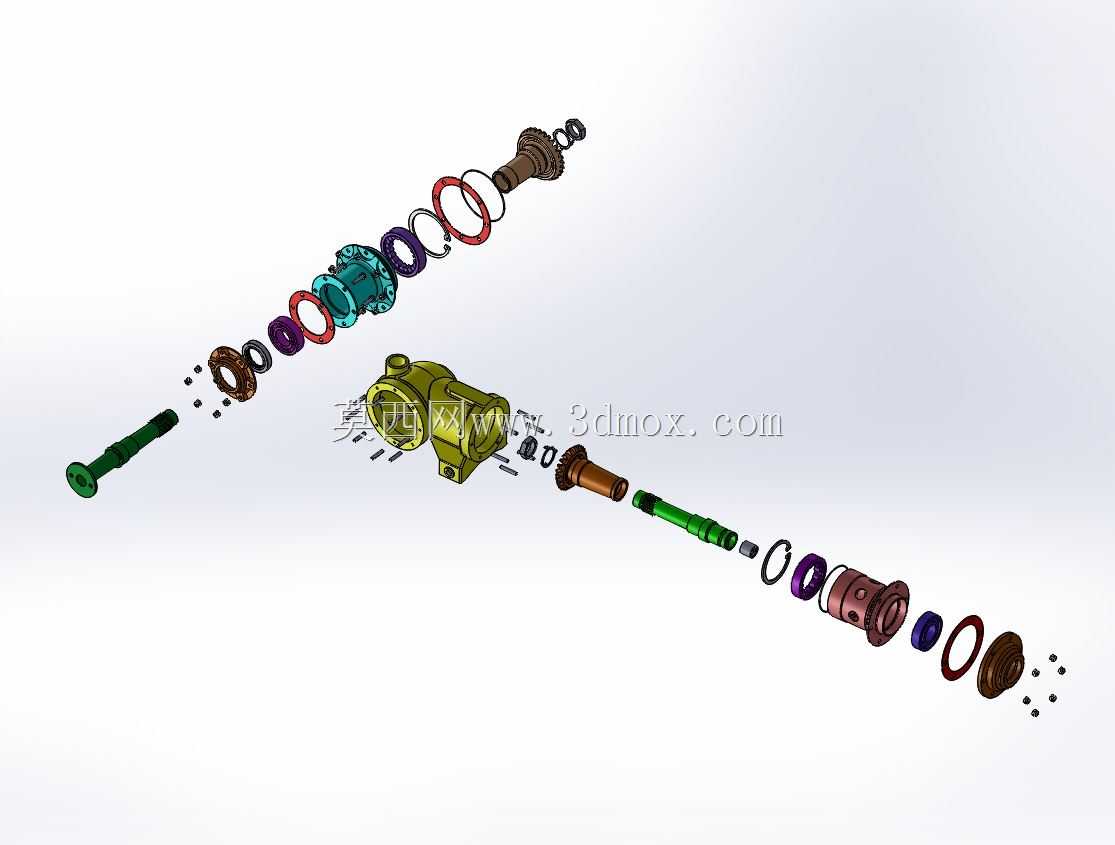

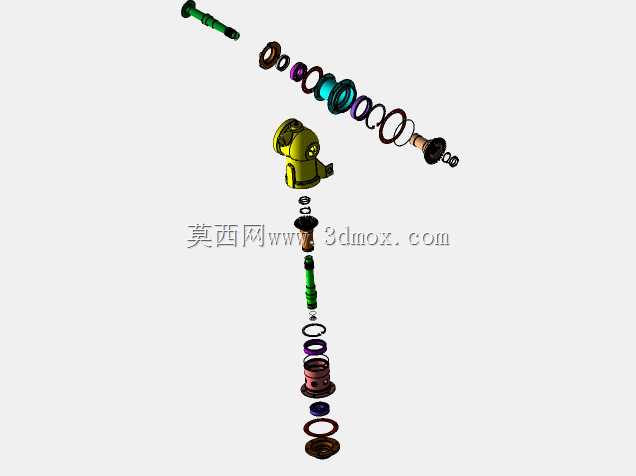

从功能特性来看,该总成采用锥齿轮组作为核心传动换向结构,内部集成多组支撑轴承、密封组件与润滑容腔,可在高转速、持续振动的机载工况下稳定传递额定扭矩,壳体采用分体式装配设计,既满足内部齿轮、轴系的装配工艺要求,也预留了与主传动输出轴、尾桨传动轴的对接安装接口,同时壳体上设置的安装支脚带有定位销孔与螺栓过孔,可实现与机身承力结构的刚性固定,抵消传动过程中产生的轴向与径向载荷。

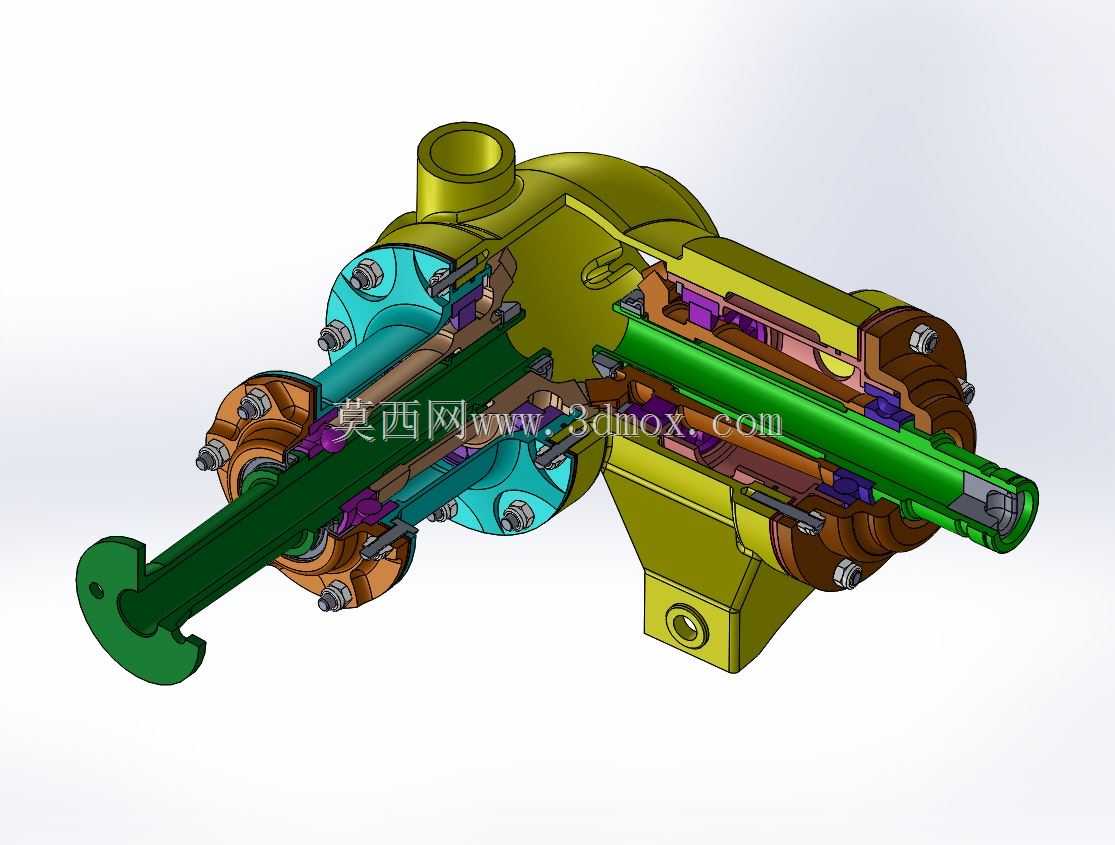

设计过程中,首先围绕动力换向的核心需求确定锥齿轮的啮合参数,根据尾桨所需的额定转速与传动比匹配齿轮模数、齿数与螺旋角,确保传动过程平稳、噪音控制符合机载设备要求;轴系设计采用跨距式支撑布局,在输入轴、输出轴的两端分别配置适配径向与轴向载荷的轴承组件,抵消锥齿轮啮合产生的轴向分力,避免轴系在高转速下出现窜动;壳体外形根据机身内部的安装空间进行适配性设计,在保证内部组件容纳空间、壳体结构强度的前提下,尽可能压缩总成的外廓尺寸,降低整体重量,符合航空部件轻量化的设计要求。

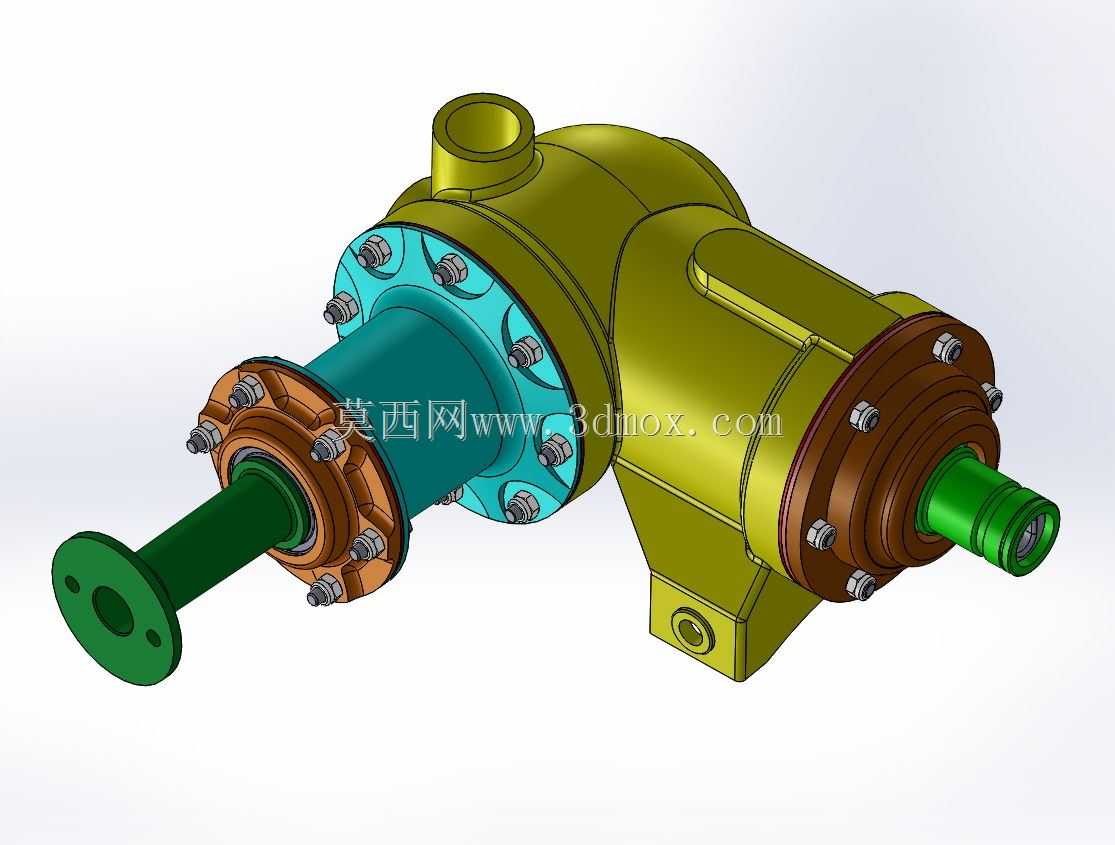

该总成的安装边界充分考虑机载场景的维护需求,输入轴端采用花键对接结构与主传动输出轴连接,输出轴端同样采用花键接口对接尾桨传动轴,无需复杂调整即可完成动力对接;壳体上的安装支脚定位尺寸与机身承力框架的安装点位完全匹配,装配时可通过定位销实现快速定位,再通过紧固螺栓完成固定,外围预留的润滑加注口、检查口可在不拆解总成的情况下完成日常维护检查,适配直升机的定检维护流程。
