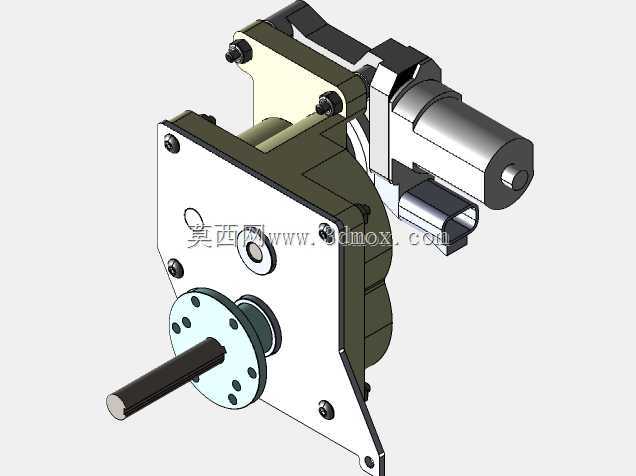

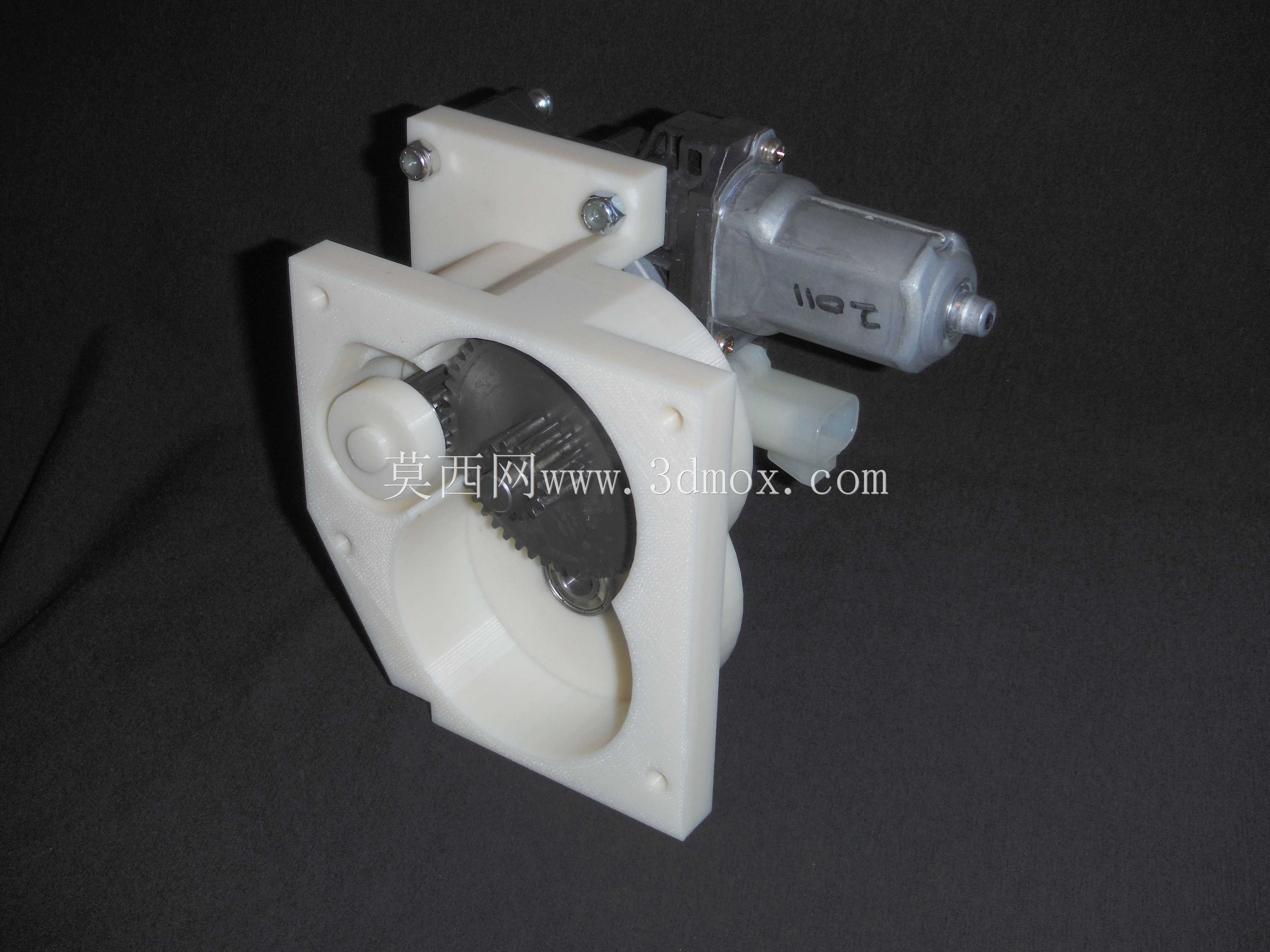

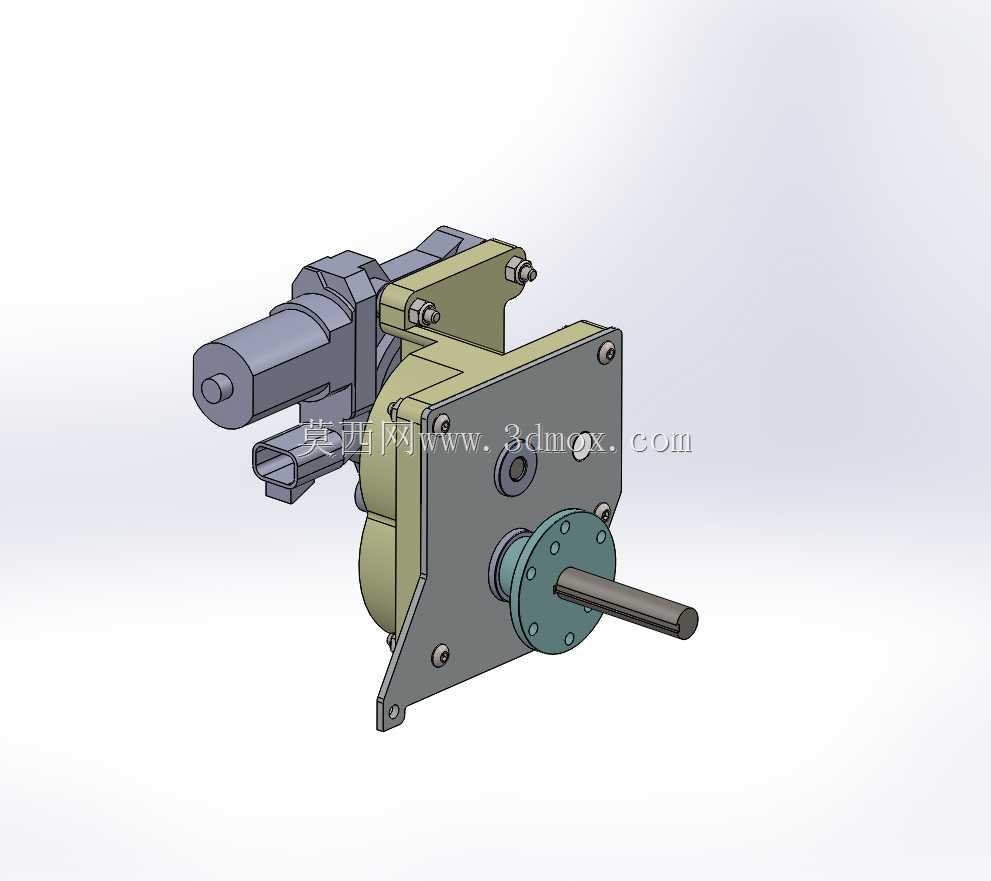

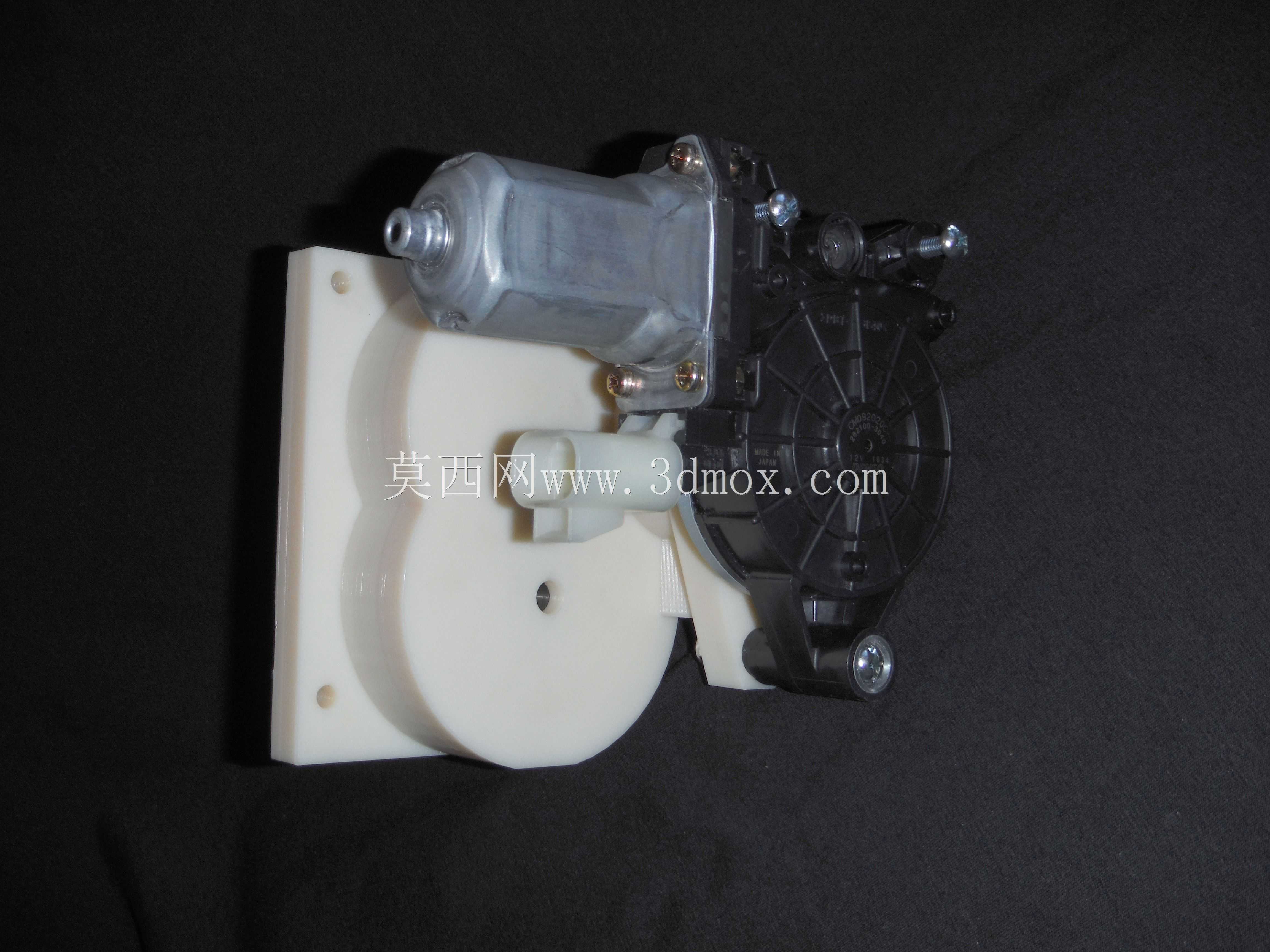

机器人配套二级车窗电机减速传动结构

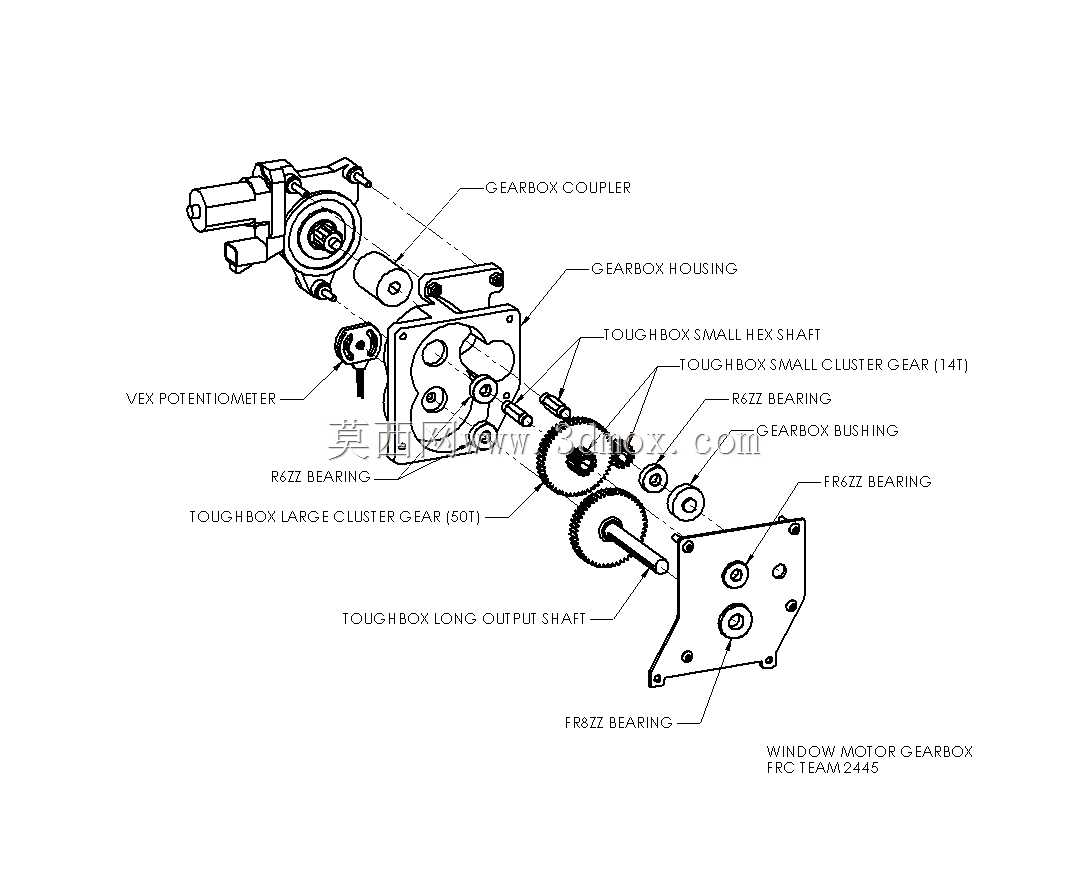

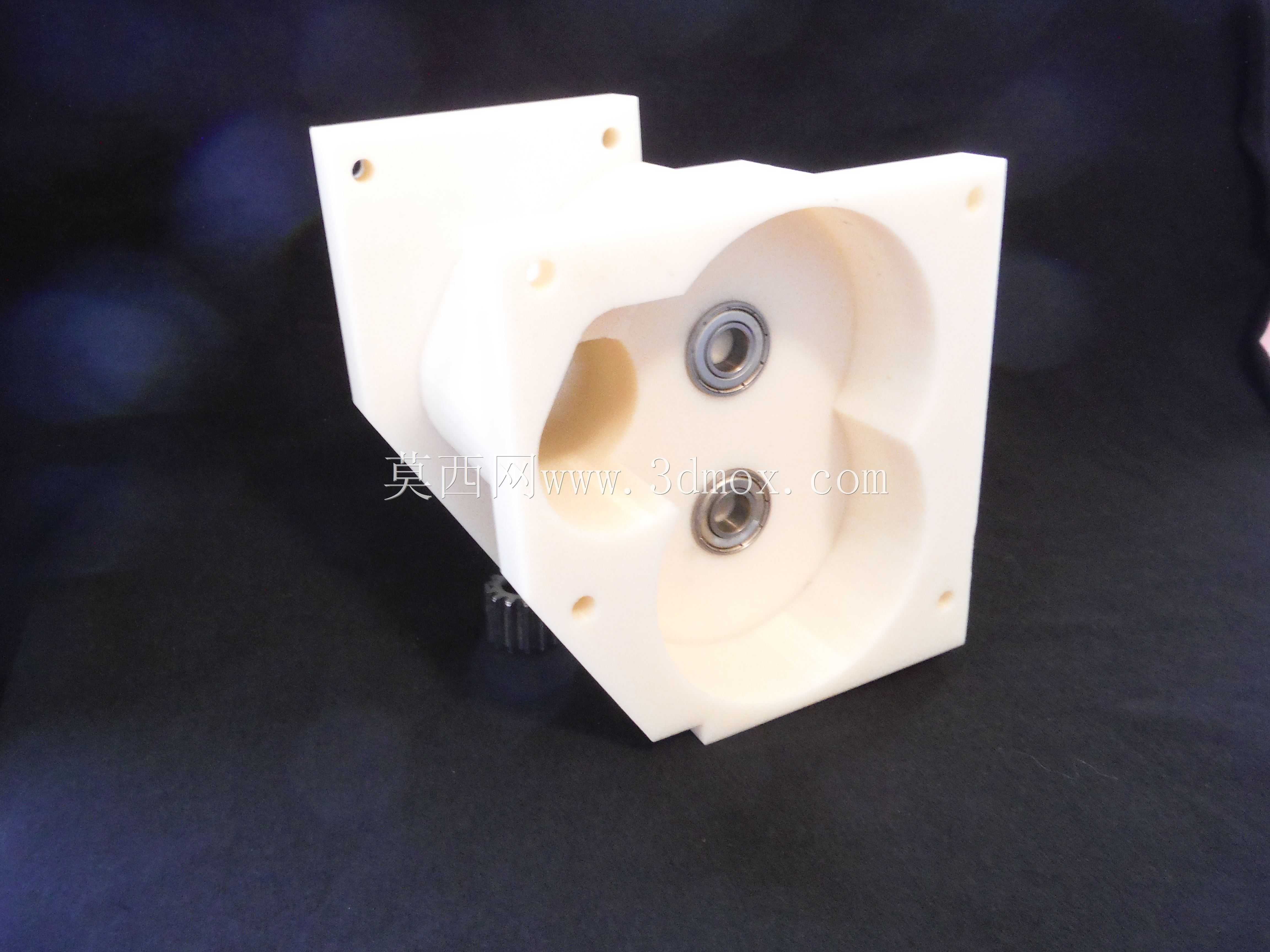

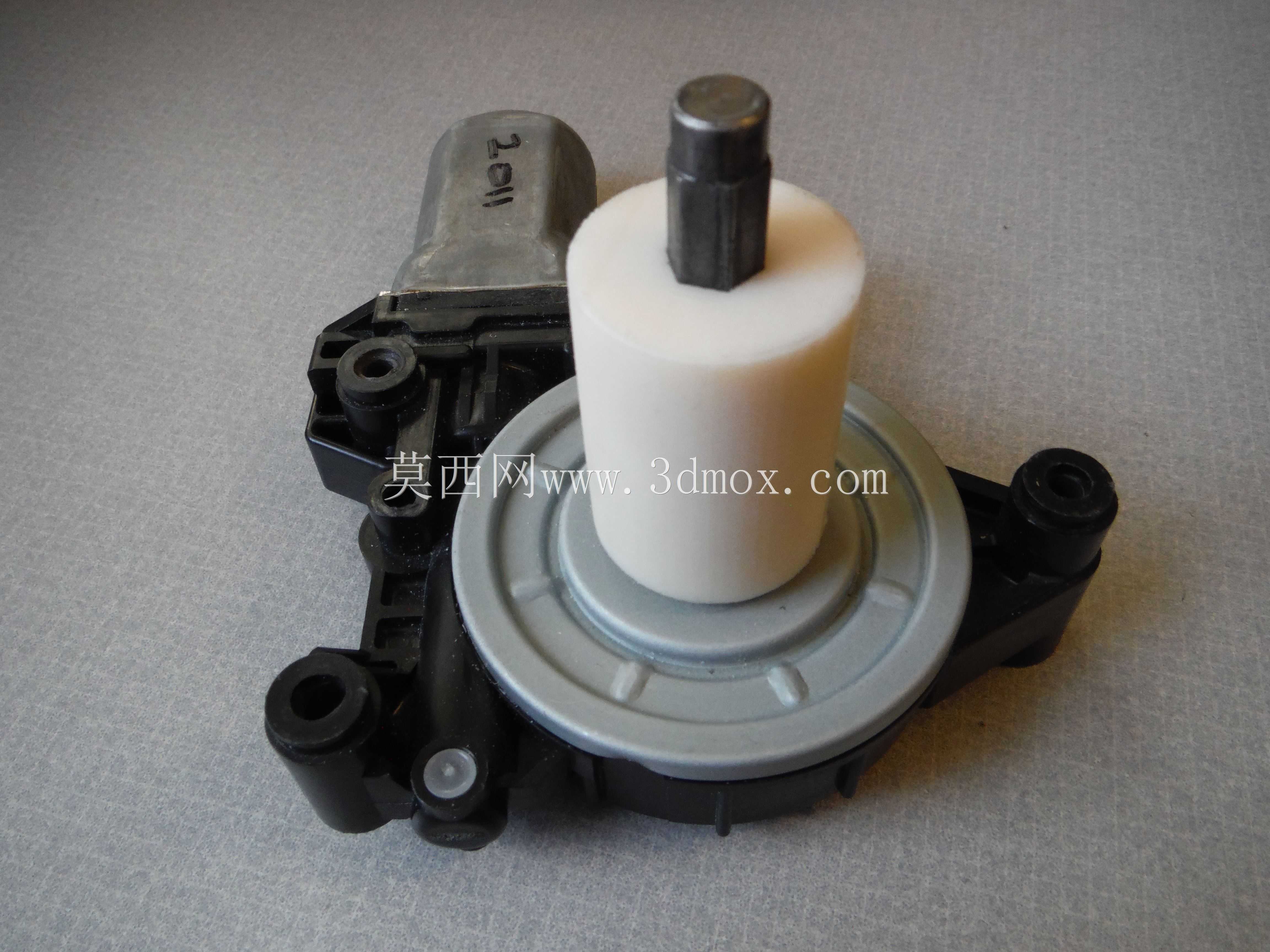

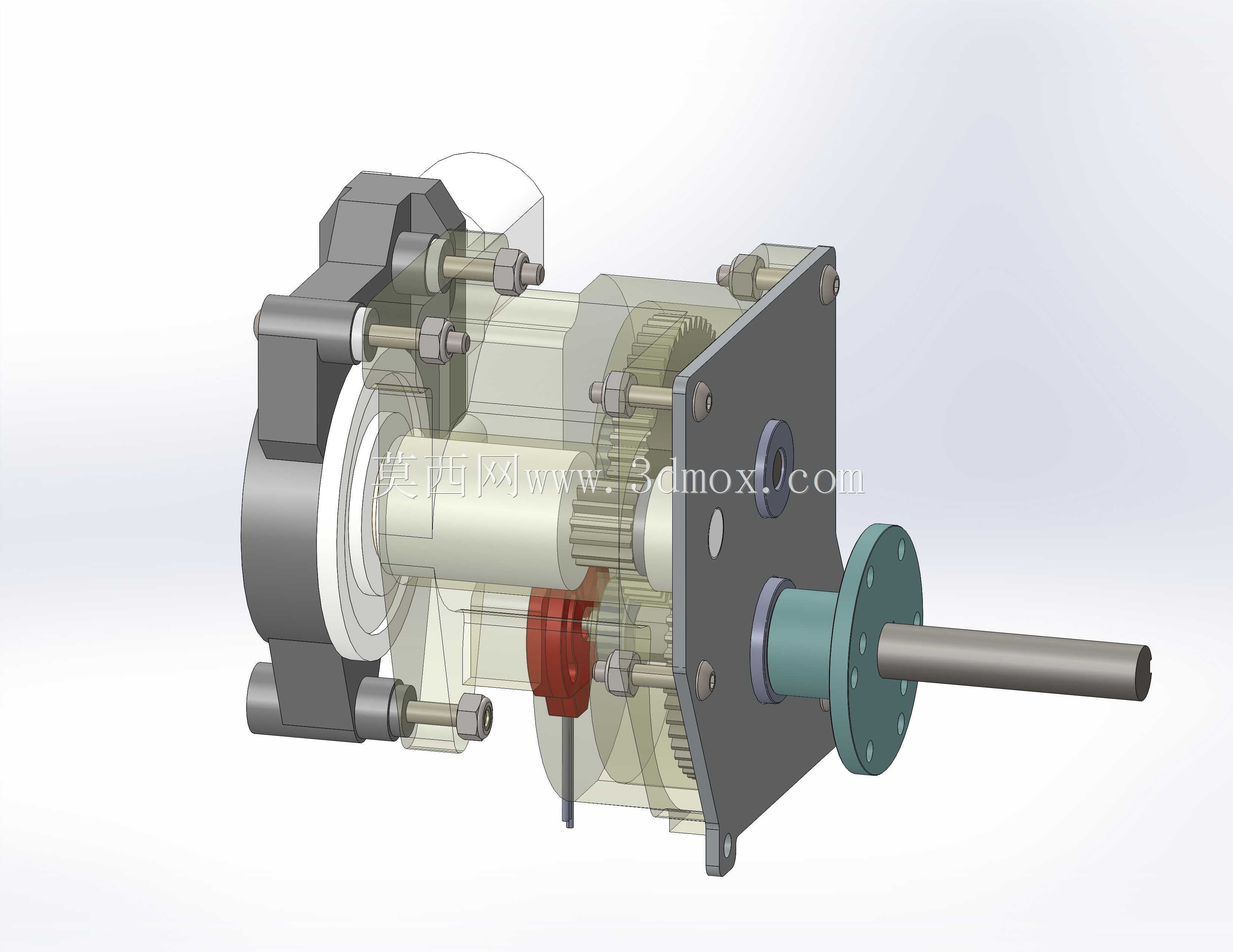

该减速传动结构主要面向竞技类移动机器人的功能执行端传动需求设计，核心作用是将原车车窗电机的高转速低扭矩输出，通过两级齿轮减速转换为低转速大扭矩的动力输出，适配机器人进气臂等需要精准位置控制、输出扭矩充足的执行部件驱动场景，能够在紧凑的安装空间内完成动力匹配，满足移动机器人部件动作的动力传输要求。从实际用途来看，这套传动结构可以直接搭载在小型移动机器人的功能模组上，为需要往复摆动、定角度转动的执行部件提供稳定动力，既保留了原车规级车窗电机的耐用性与低功耗特性，又通过减速结构放大输出扭矩，解决了原电机直接输出扭矩不足、转速过快无法适配执行端动作节奏的问题，同时集成的位置检测元件可以实时反馈输出轴的转动角度，为机器人的动作闭环控制提供位置信号支撑。在功能特性层面，该结构采用两级齿轮减速的传动方案，总传动比匹配执行端的转速与扭矩需求，输出端采用六角轴连接结构，能够快速适配不同的执行负载连接需求，无需额外加工复杂的连接接口；齿轮与轴承安装在定制的壳体结构内，壳体预留了标准化的安装孔位，可以直接通过紧固件固定在机器人的主体安装板上，安装定位精度有充足保障；输出轴位置集成的位置检测元件，能够实时采集输出轴的转动角度数据，配合机器人的控制系统可以实现精准的动作位置控制，避免动作过位或者行程不足的问题。从设计思路来看，整套结构优先考虑紧凑空间内的动力集成，将电机本体、两级减速齿轮组、输出轴、位置检测元件全部整合在一体化的壳体内，尽可能压缩整体的外形体积，适配移动机器人内部紧张的安装空间；传动齿轮选用成熟的量产标准齿轮件，兼顾传动强度与配件获取的便捷性，降低后续维护替换的成本；壳体采用轻量化的结构设计，在保证结构强度、支撑刚度的前提下尽可能削减不必要的结构重量，避免给移动机器人增加过多的负载负担。在外形尺寸与安装边界层面，整套结构整体呈方块状布局，电机本体从壳体侧方伸出，输出轴从壳体正面垂直向外延伸，安装孔位采用标准化的孔距设计，适配机器人常用的型材安装板、打印件安装板的孔位布局，安装时仅需要在对应安装面预留匹配的避让空间，即可完成结构的固定，输出轴的伸出长度经过匹配设计，既能够保证与负载的可靠连接，又不会因为轴伸过长导致运行过程中出现晃动、偏摆的问题，整体安装边界清晰，不需要对周边其他部件做过多的结构避让调整，能够快速集成到机器人的整体结构中。
