Entex旋转发动机变速器壳体结构

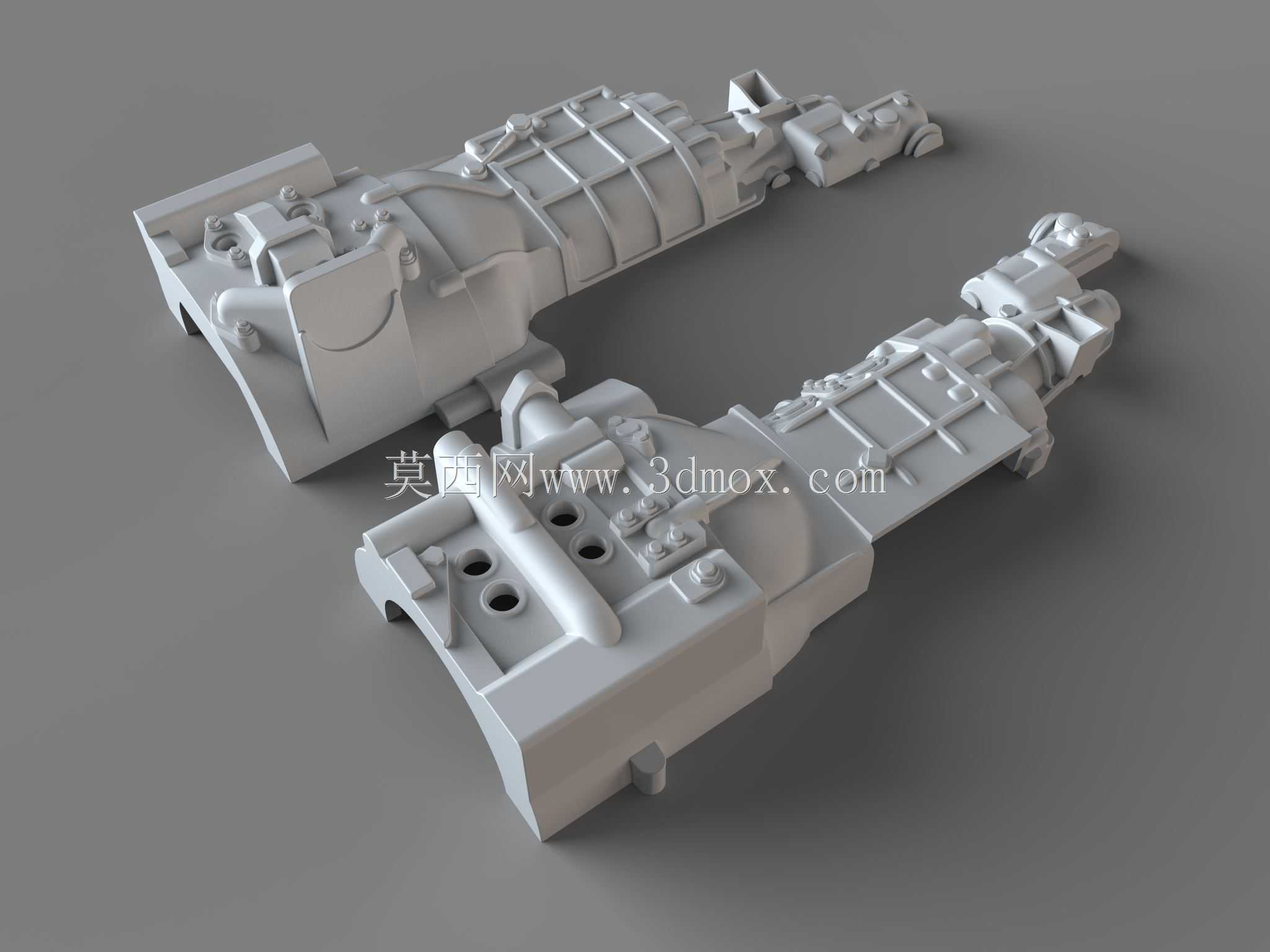

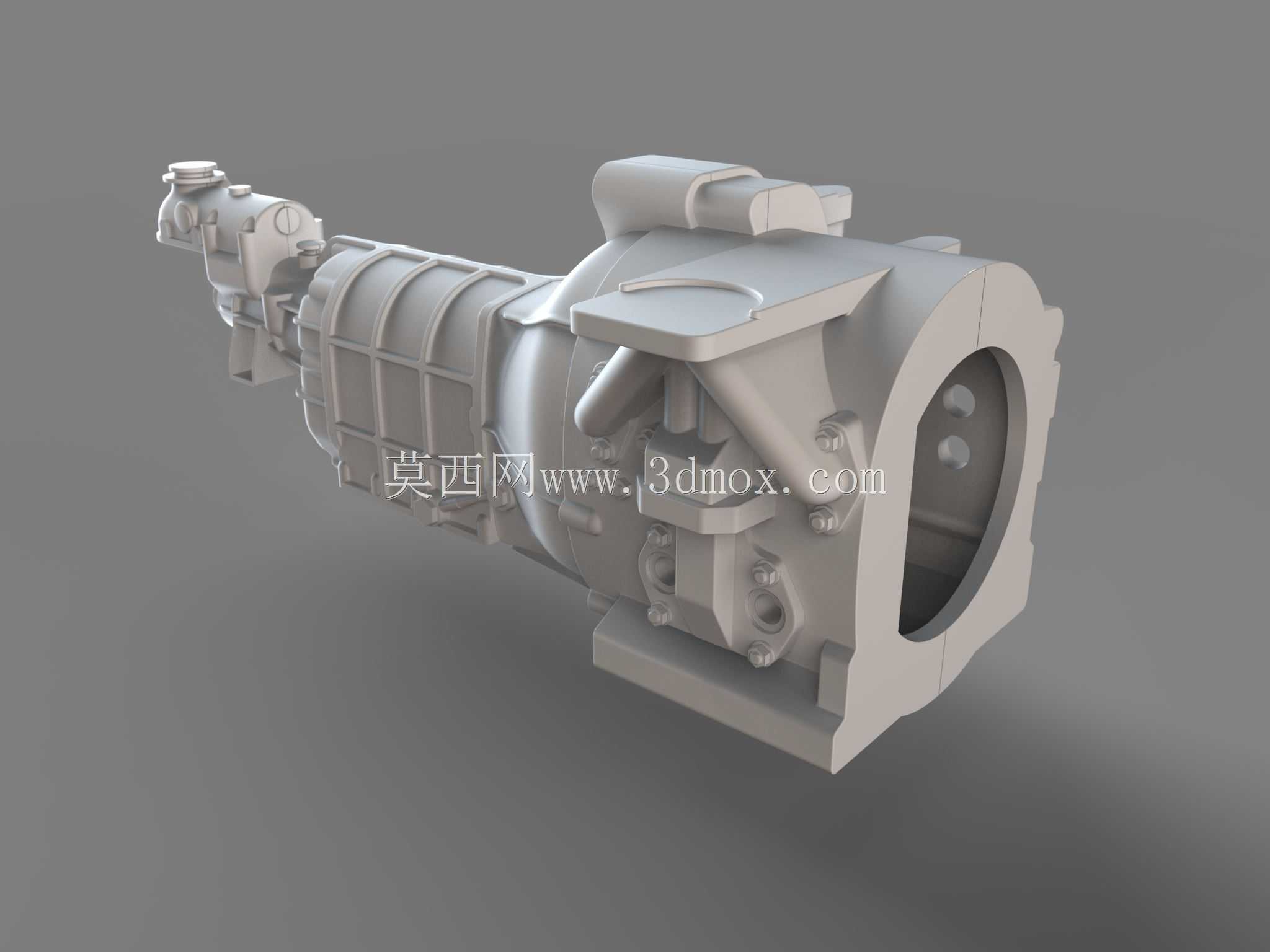

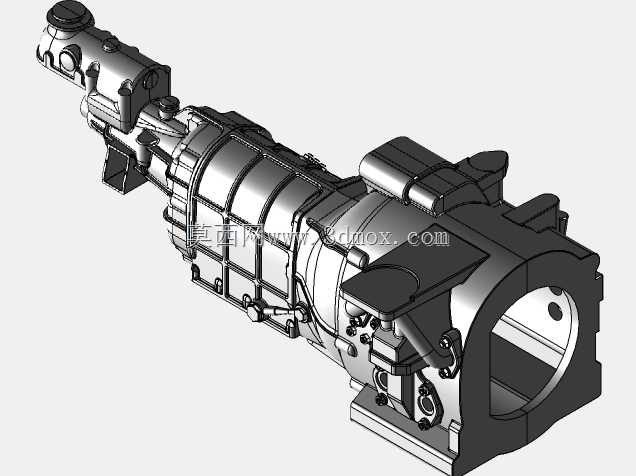

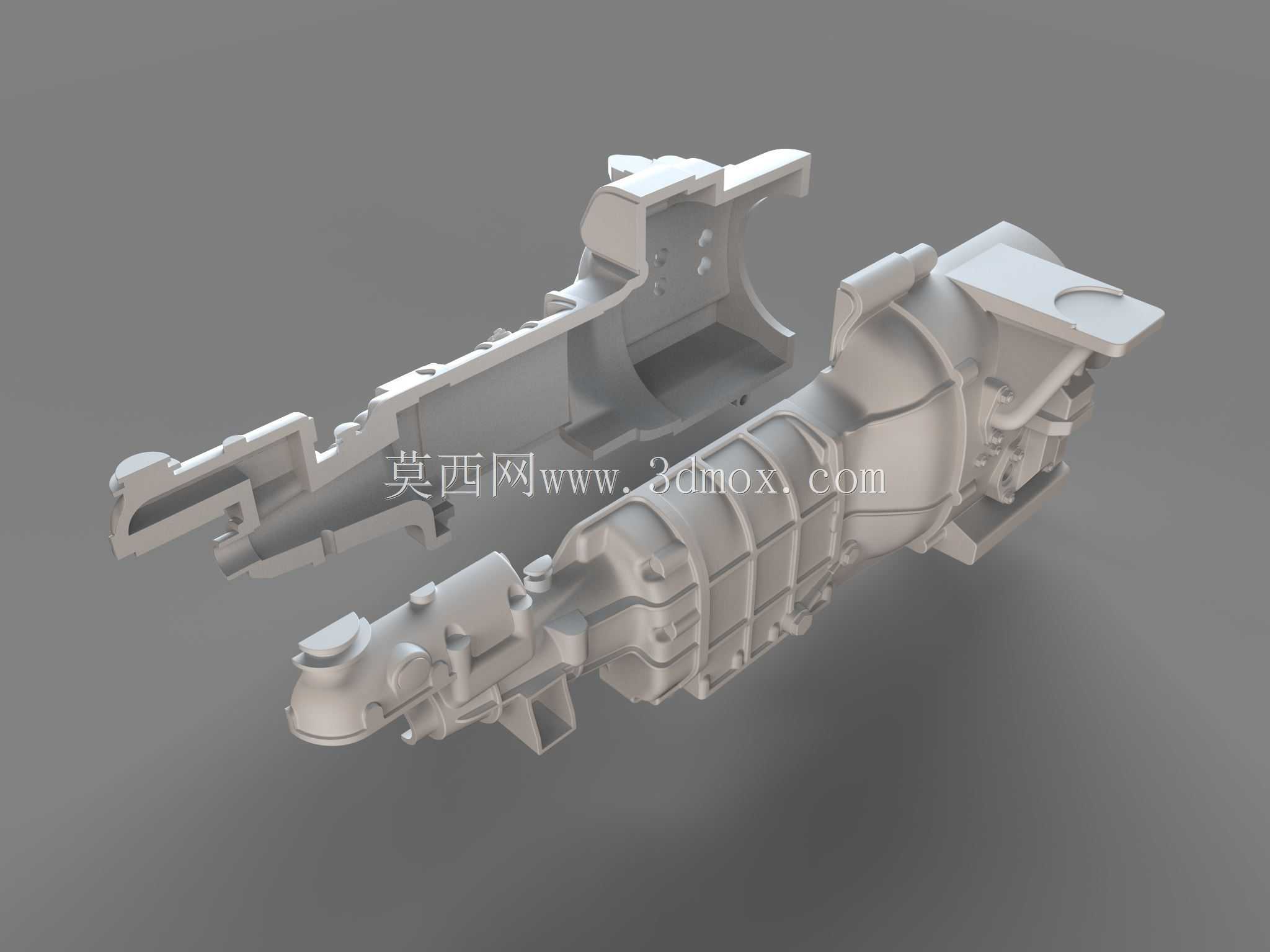

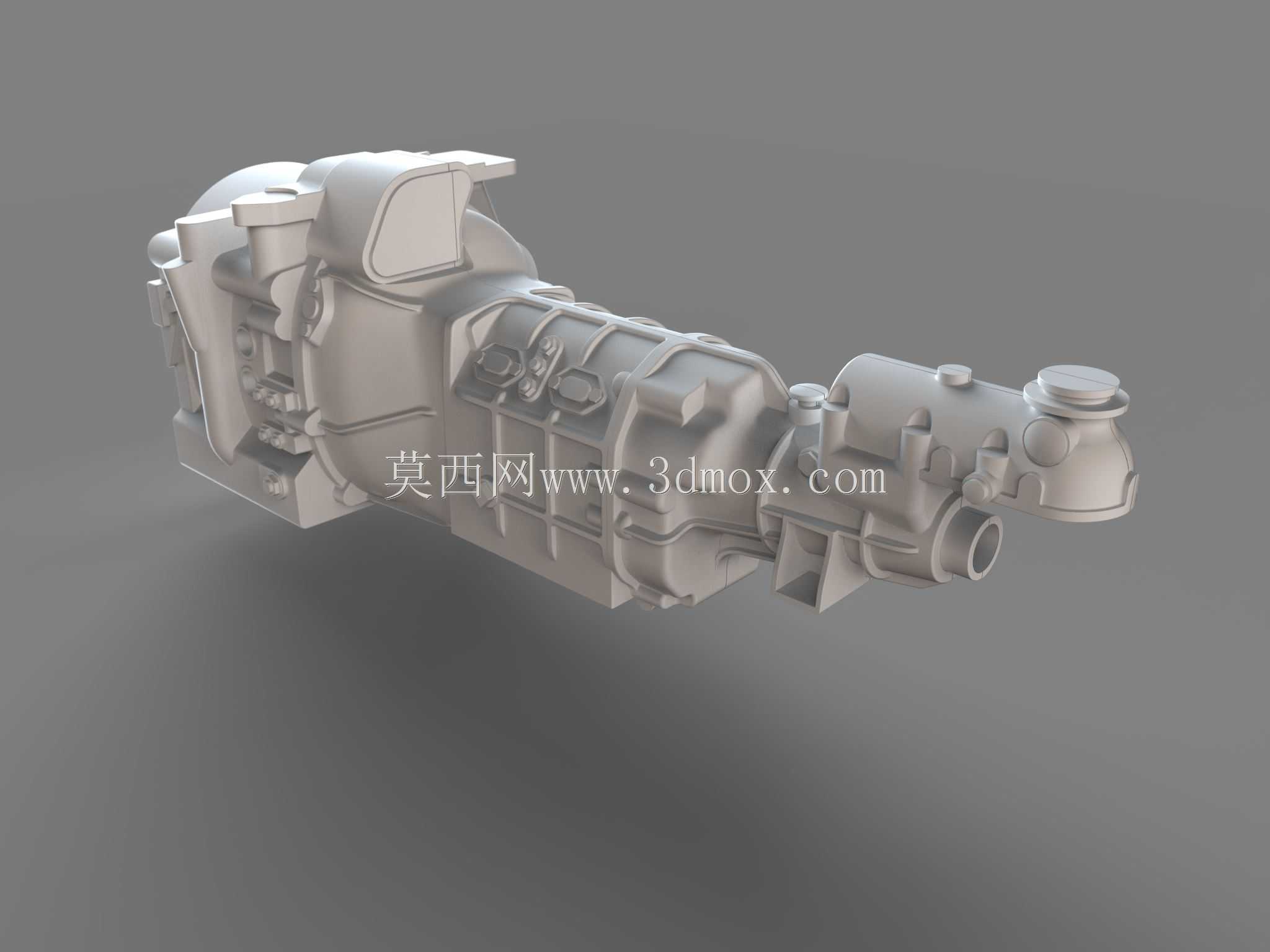

这款旋转发动机变速器壳体，是适配汪克尔结构旋转式内燃发动机的核心承载构件，主要应用在小排量高功率密度的动力传动场景中，覆盖改装乘用车辆、小型竞速载具、轻型航空动力单元等对动力总成体积、重量有严苛要求的领域。作为动力传输路径上的核心支撑部件，它的核心作用是为变速器内部的齿轮传动组、换挡执行机构、输入输出轴系提供封闭的安装腔体，同时承担旋转发动机动力输出端与传动系统的刚性连接功能，隔绝传动部件运转时的润滑油飞溅，阻挡外界粉尘、水汽进入传动腔体，还要承受动力传递过程中产生的扭矩反作用力、齿轮啮合冲击载荷，以及车辆行驶过程中传递到底盘的振动载荷。从设计思路来看，这款壳体采用了分体式对合结构，将整体腔体拆分为两个主壳体部件，既降低了复杂内腔的加工难度，也方便后期对内部传动构件进行检修维护；壳体外侧设计了多道纵横交错的加强筋结构，在不额外增加壳体整体壁厚的前提下，大幅提升了腔体的结构刚性，避免高扭矩输入时壳体出现形变导致轴系同轴度偏差，同时加强筋形成的凹凸结构也能增大壳体的散热面积，帮助传动系统运转产生的热量快速散发到外界空气中。壳体的输入端完全匹配对应旋转发动机的输出端法兰接口尺寸，安装定位孔位按照发动机侧连接面的点位精准排布，保证动力输入轴与变速器输入轴的同轴度控制在传动允许的公差范围内；输出端则预留了适配传动轴连接的法兰安装位，周边的固定点位可以直接对接载具底盘的悬置安装支架，确保动力总成在载具上的固定稳定性。壳体内部的腔体轮廓完全贴合内部传动组件的排布轨迹，在保证齿轮、轴系运转不发生干涉的前提下，尽可能压缩壳体的整体外廓尺寸，减少动力总成的占用空间，适配小体积动力舱的布局要求；壳体上预留的多个开孔分别对应换挡机构安装位、润滑油加注口、油位检测孔以及通气阀接口，完全满足变速器总成的日常使用与维护需求，所有结合面都设计了密封槽结构，安装密封件后可以保证腔体的密封性能，避免润滑油渗漏，维持传动腔内部的压力平衡，保障传动部件在稳定的润滑环境下长期可靠运转。
