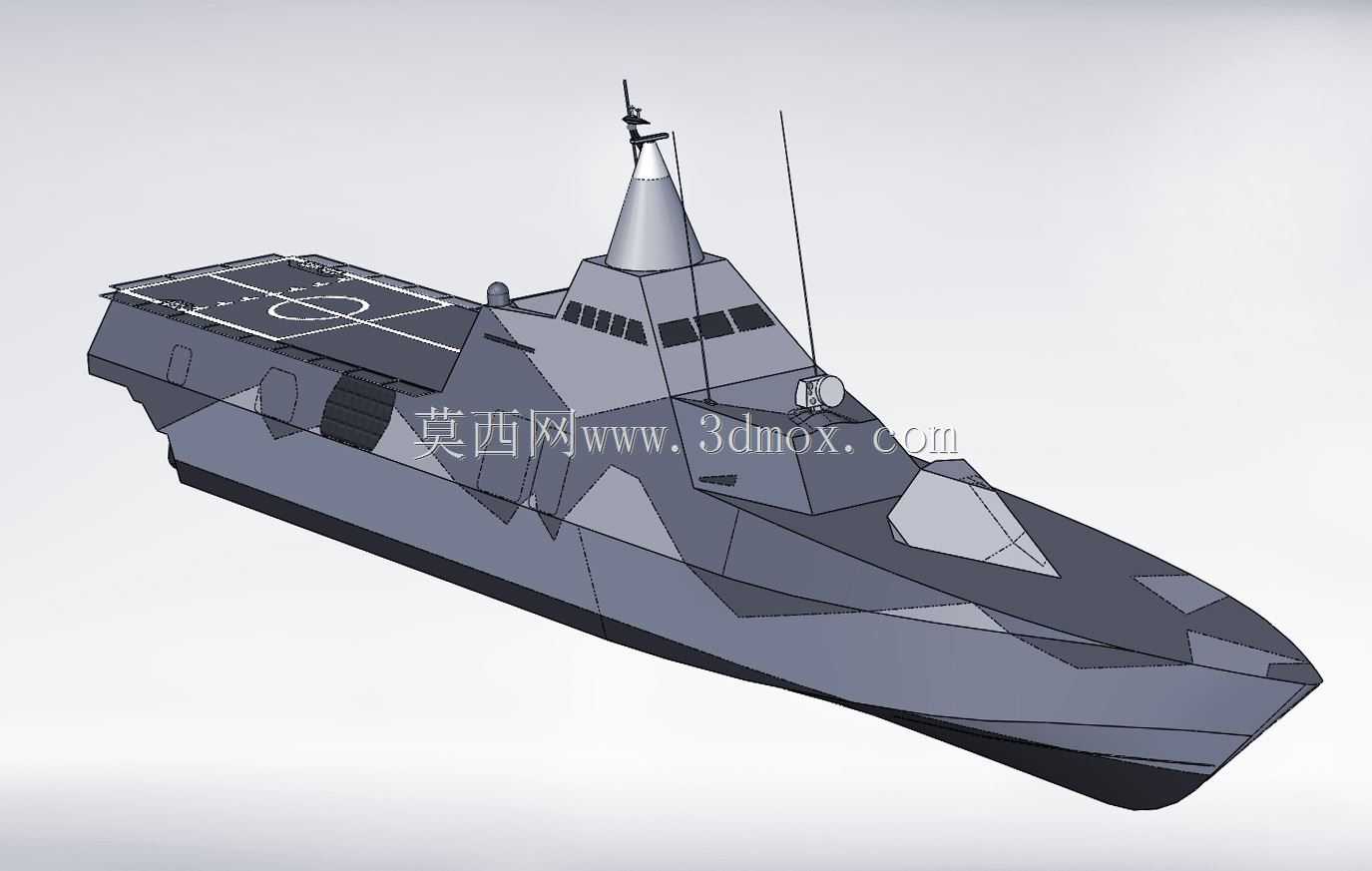

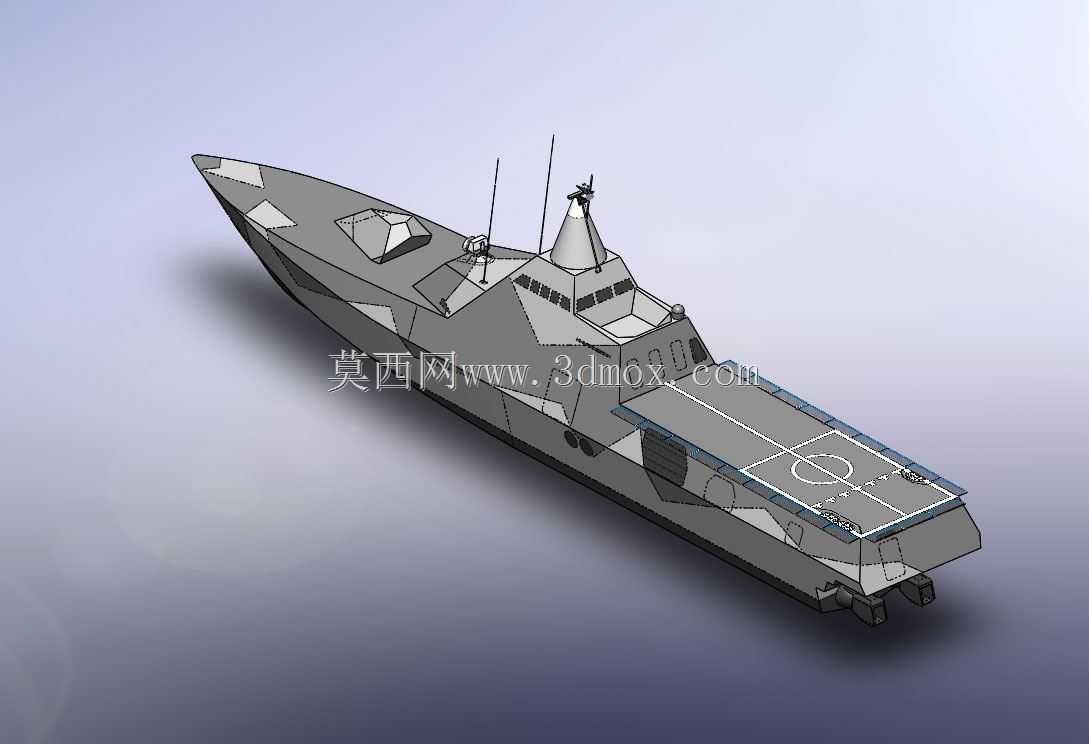

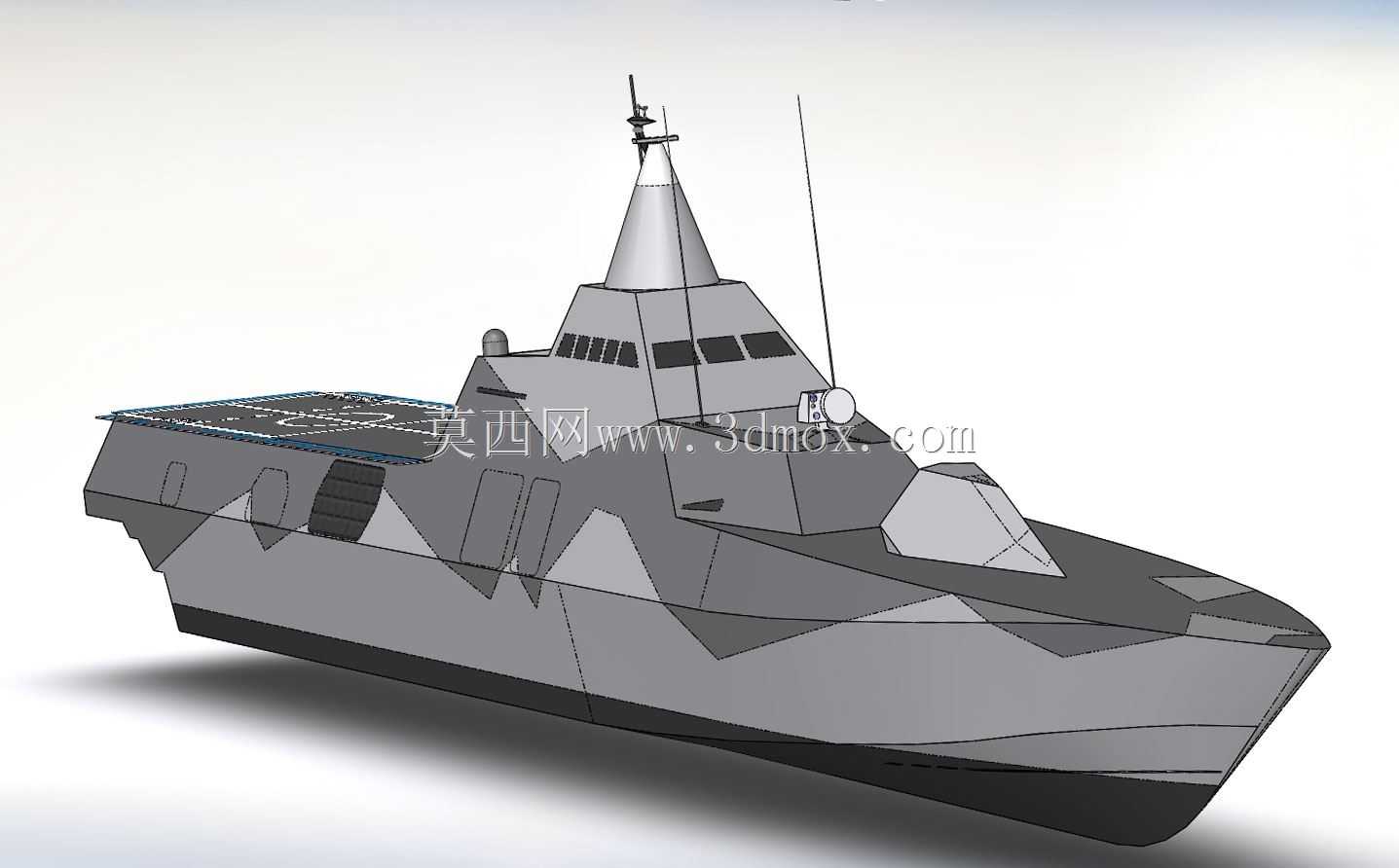

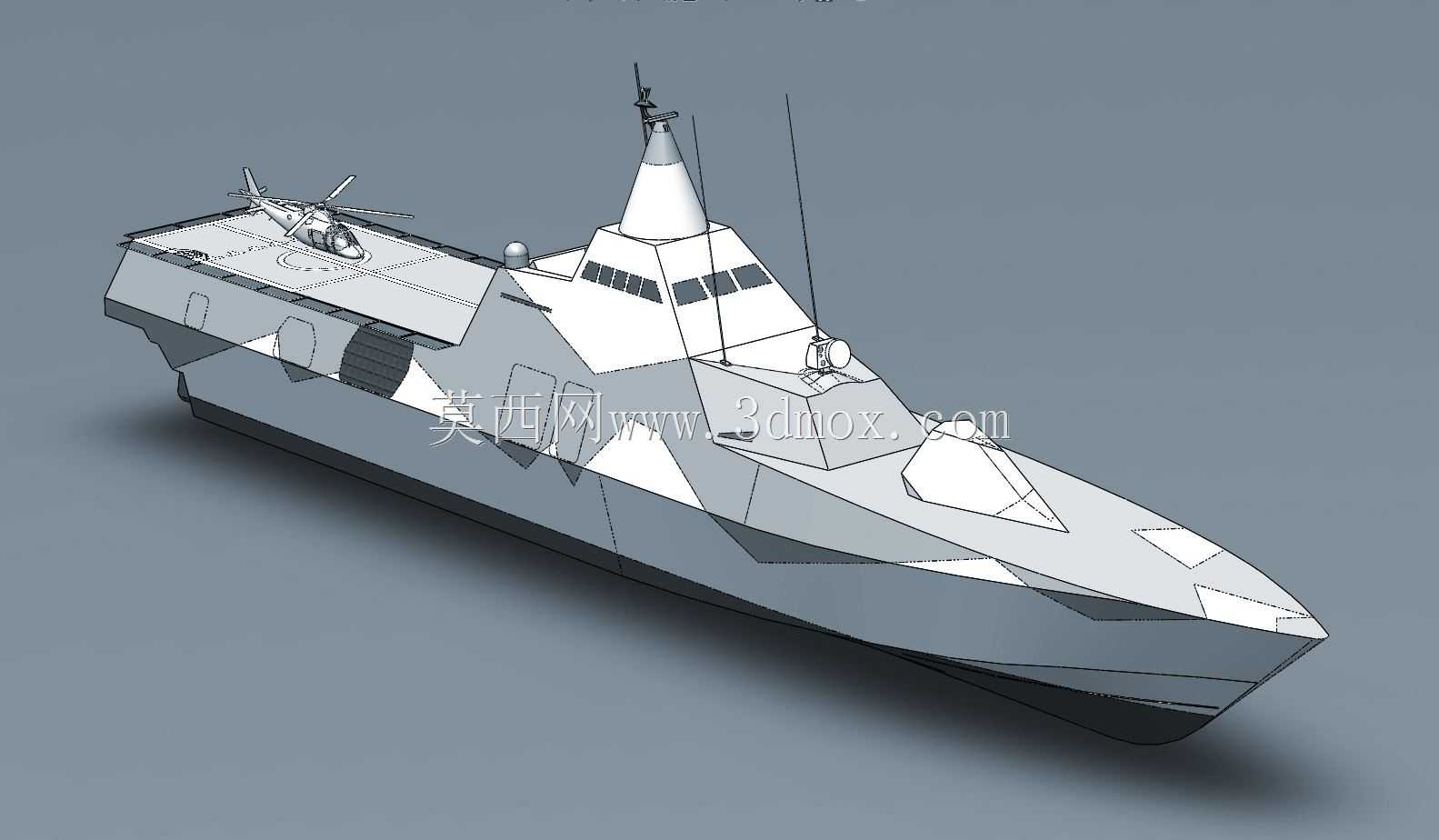

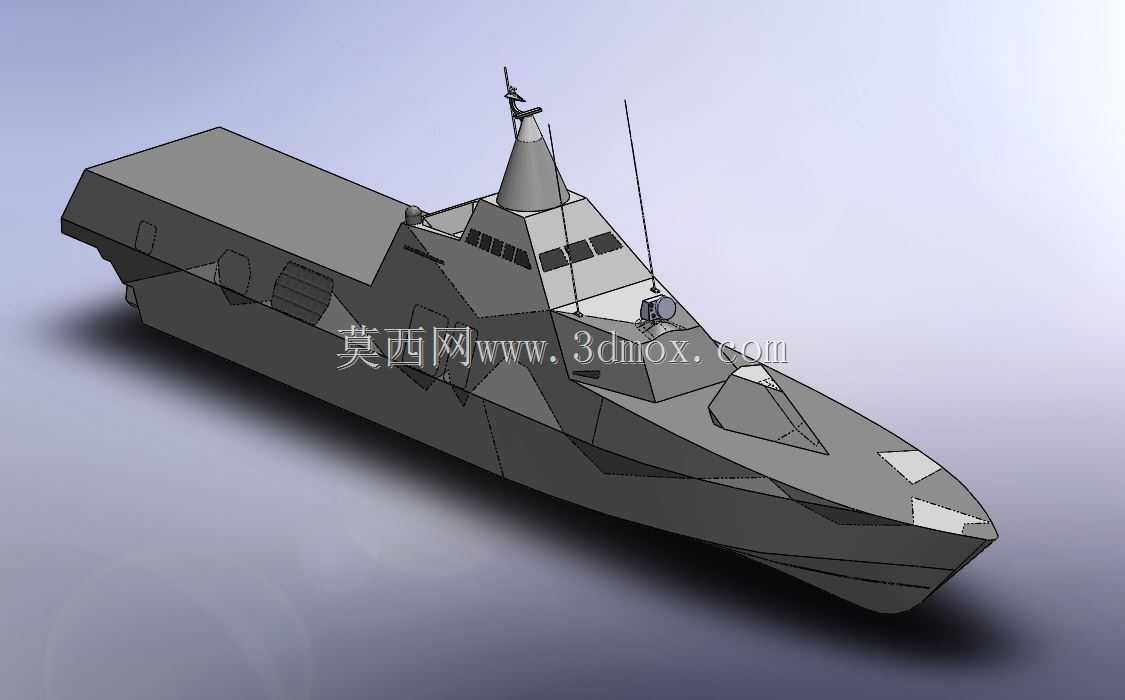

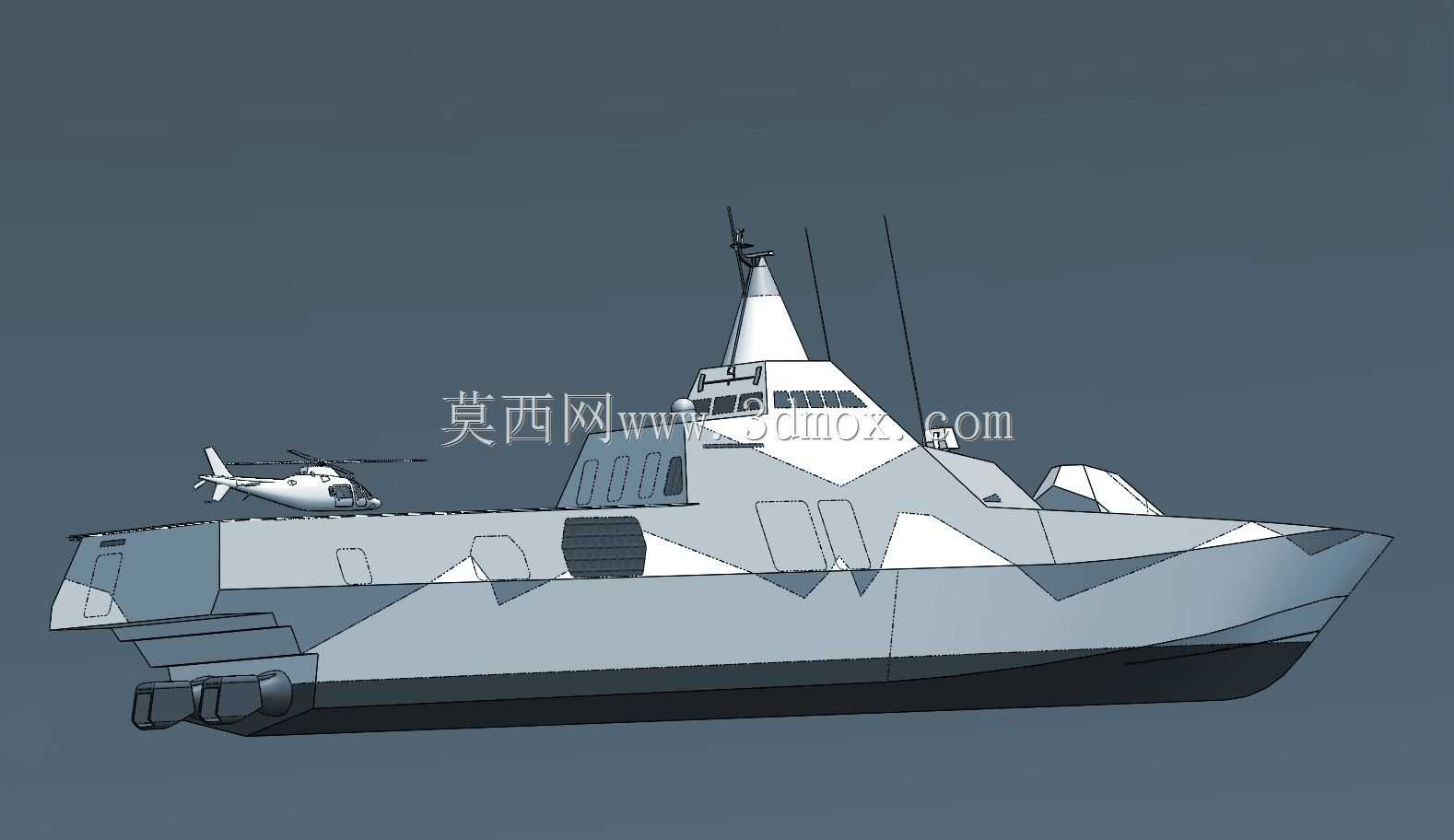

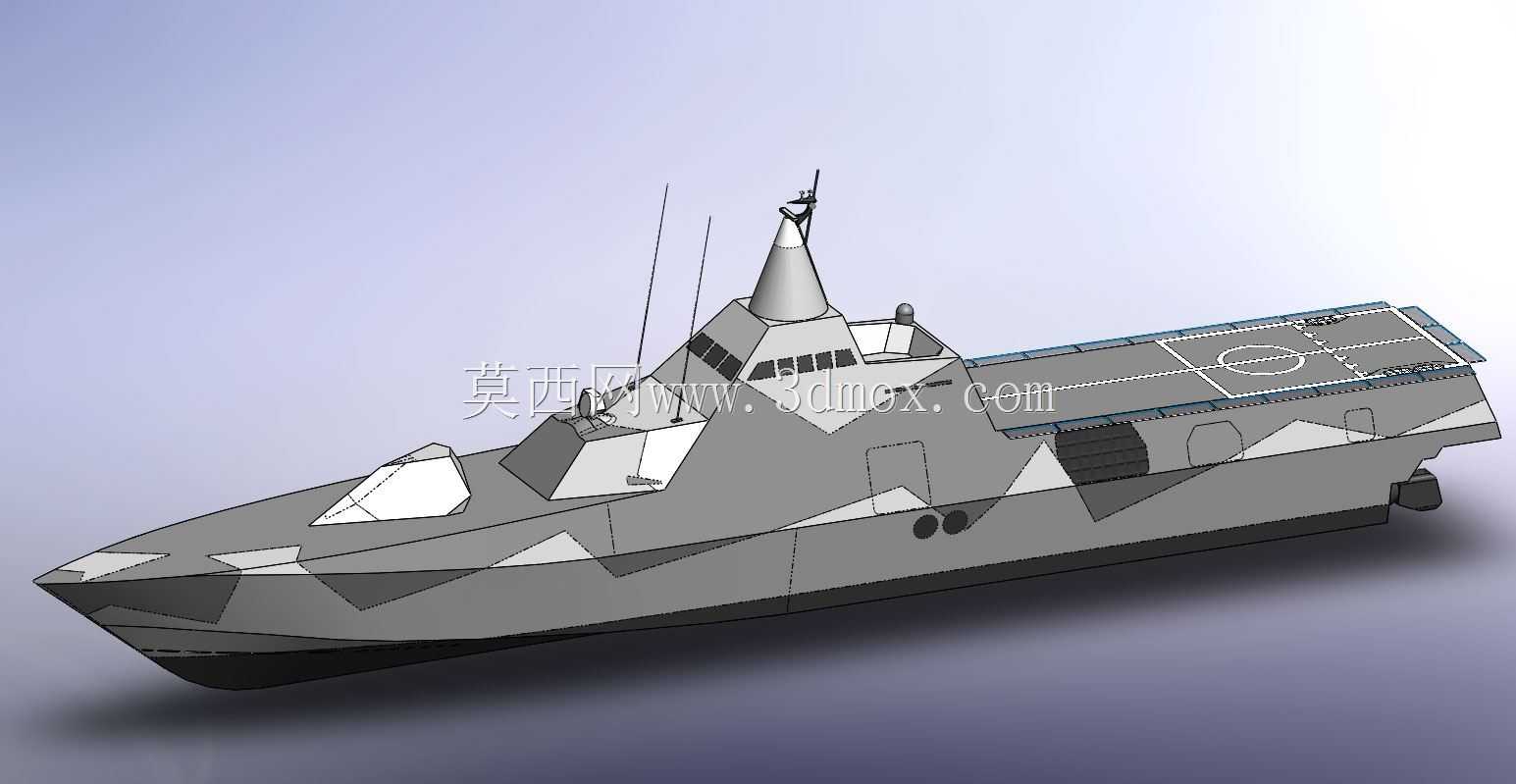

维斯比级全隐身护卫舰精细三维造型

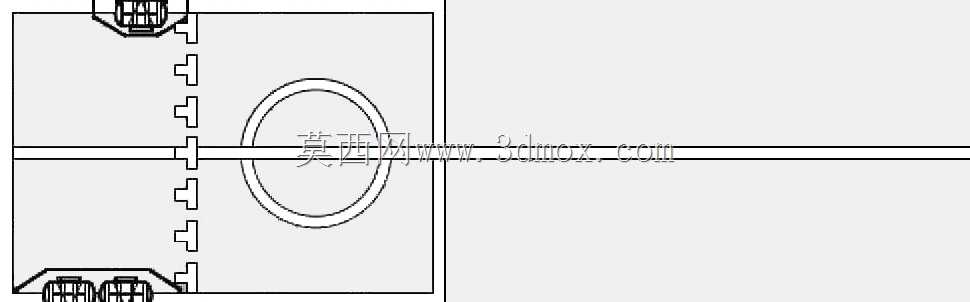

本次呈现的三维造型对应瑞典研发的维斯比级全隐身轻型护卫舰，该型舰艇是全球较早将全隐身设计理念落地的量产水面作战舰艇，核心应用场景涵盖近海防御、近海反舰反潜巡逻、海上低烈度冲突应对、专属经济区巡航管控等海事任务领域，可独立执行作战任务，也可加入水面舰艇编队承担前哨侦察、隐蔽突击的战术职能。从实际用途来看，该型舰摒弃了传统水面舰艇外露式设备堆砌的设计思路，将全舰低可探测性作为核心设计指标，兼顾反舰作战、反潜搜索、水雷对抗、海上巡逻执法等多任务能力，可在近岸复杂岛礁海域灵活机动，依托隐身特性压缩敌方雷达、红外探测设备的发现距离，实现战术突然性。在功能特性层面，该型舰采用全碳纤维复合材料建造上层建筑与舰体主体，大幅降低自身金属信号特征，全舰所有外露设备均做隐身修型处理，反舰导弹发射装置、反潜武器、鱼雷发射管全部整合进舰体内部的隐身舱段，舰炮采用隐身炮塔设计，非作战状态下可完全收纳进舰体结构，舰载雷达、光电探测设备全部采用集成化共形天线设计，最大程度减少外露的角反射结构；动力系统采用柴燃联合喷水推进配置，取消传统螺旋桨与舵系，大幅降低航行时的水下噪声与尾流特征，同时提升浅海区域的机动灵活性。从设计思路来看，该舰的整体造型完全围绕信号特征控制展开，舰体与上层建筑采用大角度倾斜的多面体折角设计，所有立面均避免垂直于海平面与入射雷达波方向，将敌方雷达照射波反射到非探测方向，同时全舰表面喷涂宽频吸波涂层，进一步削弱雷达回波强度；红外抑制系统整合进排烟通道，通过引射冷空气混合降温后再排出，大幅降低全舰红外辐射特征，同时对全舰机械设备做隔振降噪处理，将水下声信号特征控制在极低水平。从外形尺寸与安装边界来看，该型舰总长约72.7米，型宽约10.4米，吃水约2.4米，满载排水量约640吨，舰尾设置有直升机起降平台，可起降中型反潜直升机，无固定机库设计，舰体内部预留有任务模块安装空间，可根据不同任务需求快速换装反舰、反潜、水雷战等不同功能的任务载荷，全舰整体轮廓流畅无突兀结构，所有外部开口均做锯齿化隐身处理，舱门与舰体表面完全齐平，保证整体隐身外形的连续性。
