石油钻井塔架底部连接结构三维设计

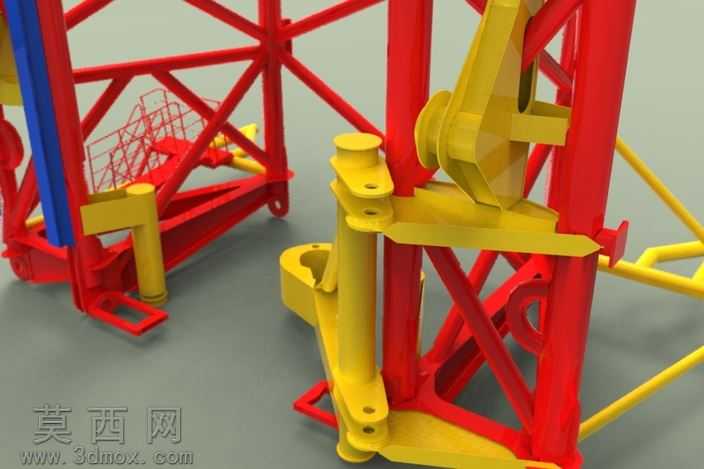

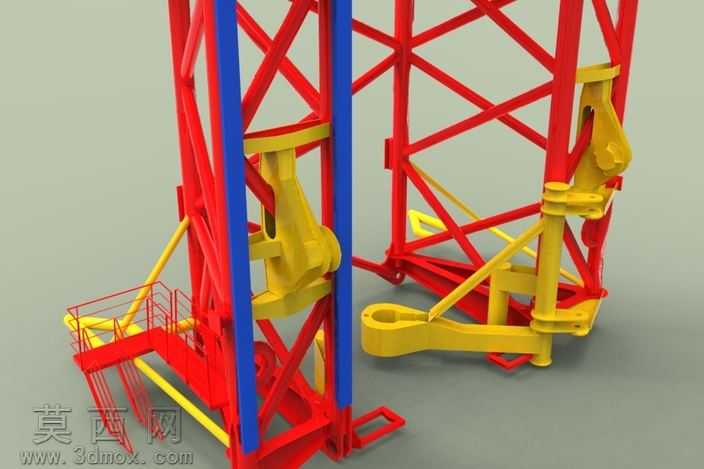

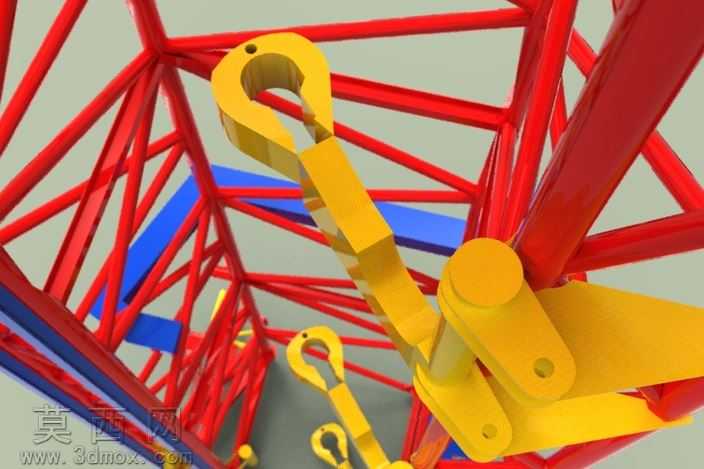

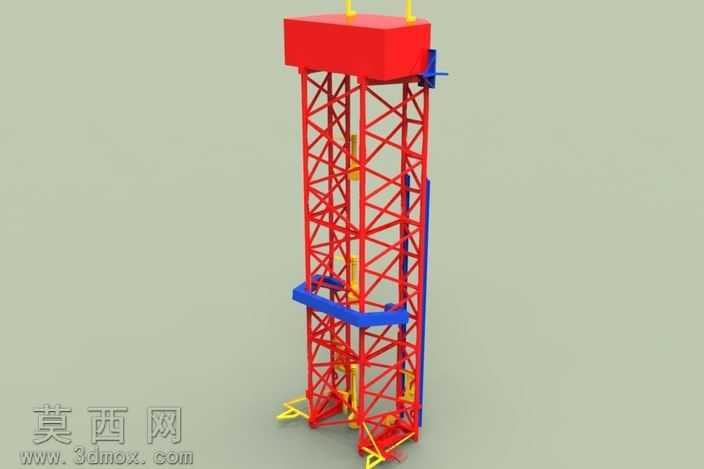

本作品为石油钻井塔架底部连接承载结构的三维建模设计成果，建模过程中严格遵循重型工程钢结构的设计规范，先通过基准面定位搭建整体装配骨架，确保各部件的空间位置精度符合工程装配要求。主体桁架结构采用型材截面参数化建模，红色主弦杆与腹杆按照桁架受力逻辑排布，精准还原了格构式塔架的传力路径，每一处斜腹杆的连接角度都经过受力合理性校验，避免结构出现应力集中的薄弱区域。蓝色竖向导轨构件采用独立零件建模，表面做平整化处理，严格匹配塔架升降导向的配合公差要求，确保后续运动仿真中导向动作顺畅无卡滞。黄色功能构件包含铰接连接座、导向夹持机构、操作平台附属结构三类，其中铰接连接座的销孔位置做了同轴度约束建模，还原了大载荷铰接点的结构特征；导向夹持机构的曲面轮廓按照抱合导轨的形态做贴合设计，接触面预留了合理的装配间隙；红色操作平台设置了安全护栏与防滑踏步结构，护栏的杆件间距、踏步的高度尺寸均符合高空作业平台的安全设计标准。材质渲染阶段，主体钢结构采用哑光工业红漆材质，还原工程现场重型钢结构的涂装质感，导轨构件做亮面蓝色烤漆材质区分功能模块，黄色铰接与夹持部件采用饱和度适中的工程黄涂装，既符合工业装备的色彩标识规范，也让不同功能部件的区分度清晰直观；平台踏步做防滑纹理的凹凸贴图处理，金属构件的边缘做细微倒角处理，避免渲染出现锐利生硬的视觉效果，整体渲染光影采用柔和的工业展示光效，清晰呈现各部件的连接关系与结构细节。设计过程中重点考量了塔架底部的载荷传递逻辑，所有焊接连接部位都做了焊道结构的细节建模，还原焊接件的工艺特征，铰接部位预留了合理的转动自由度空间，整体结构既满足陆上石油钻井塔架的承载需求，也适配海洋海底作业工况下的防腐、重载结构设计要求，可用于结构受力仿真、装配工艺演示、工程方案展示等场景。
