轻量化八旋翼防护型无人机结构设计

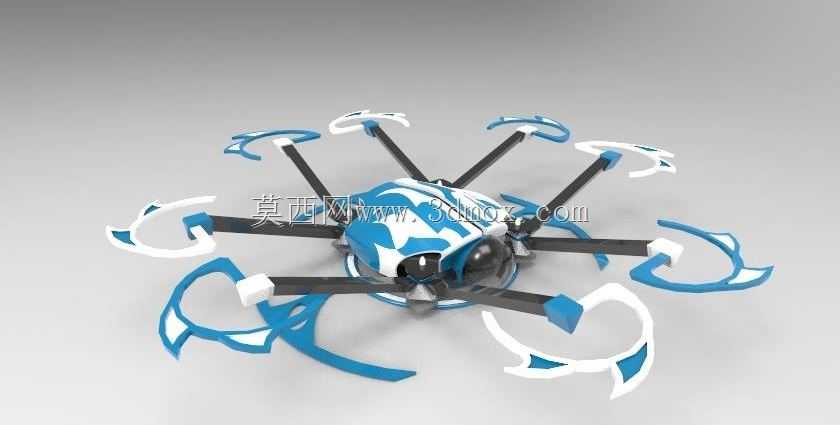

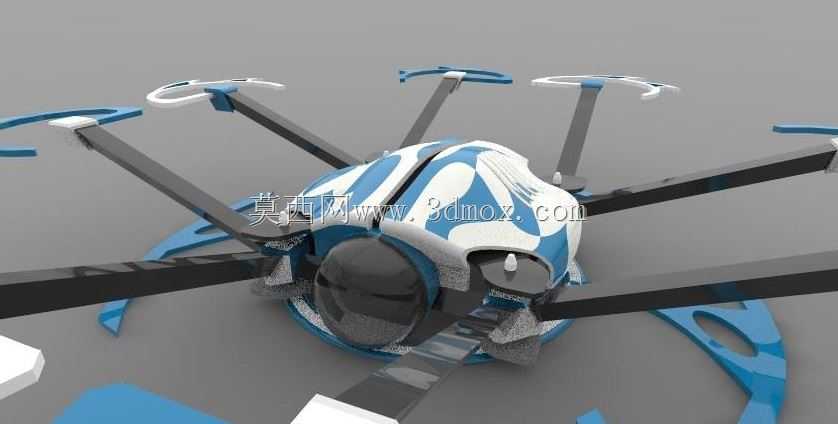

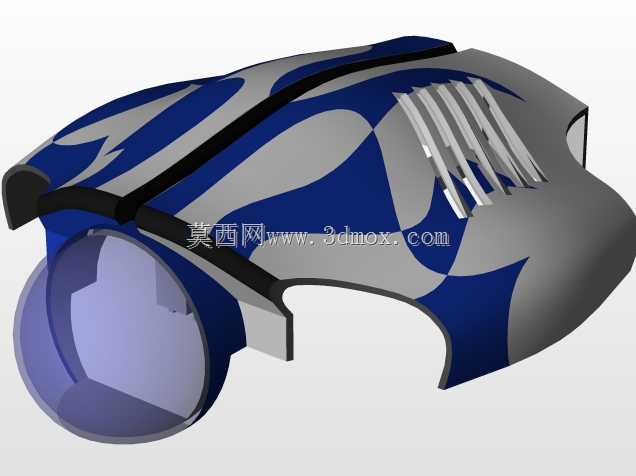

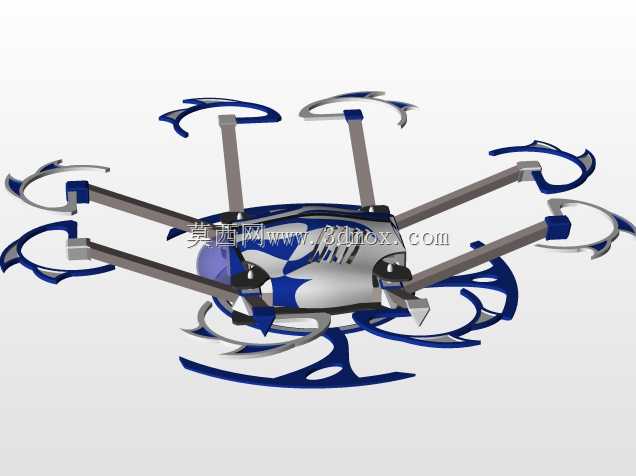

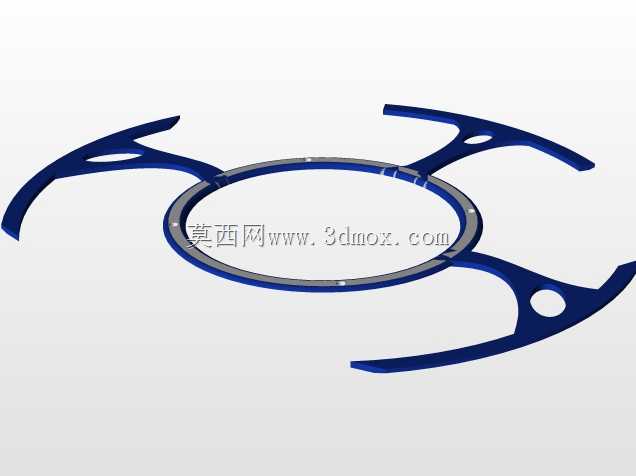

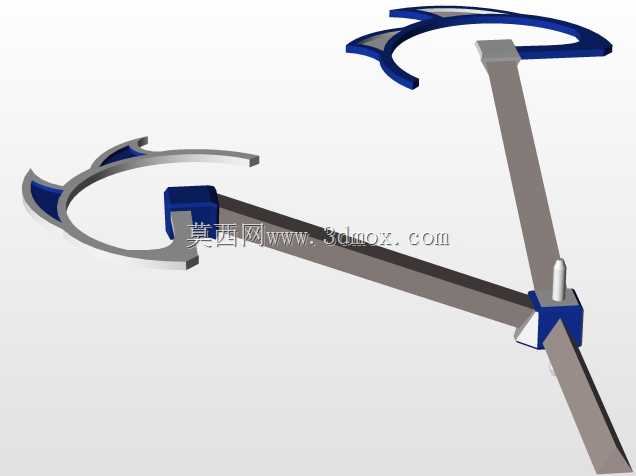

这款八旋翼飞行器的设计定位面向低空近景作业、室内狭小空间巡检以及青少年科创实践场景，区别于常规无防护的多旋翼机型，整体结构围绕安全防护、轻量化、易维护三个核心方向展开设计。在实际应用场景中，该机型可适配室内场馆巡查、低空近距航拍、教学演示实训等对飞行安全要求较高的场景，外围一体式防护结构能够避免旋翼旋转过程中触碰障碍物、操作人员造成的设备损坏或人身伤害，大幅降低新手操作的炸机风险。从功能特性来看，八旋翼的动力布局相比常规四旋翼拥有更强的动力冗余，单组动力出现异常时仍能维持基本飞行姿态，提升飞行过程的稳定性与容错率；机臂采用对称放射式布局，相邻旋翼间距经过精准核算，既避免旋翼间的气流干扰影响升力效率，也控制了整机的横向尺寸，适配狭小空间内的穿行需求。设计思路上，整机采用模块化拆分逻辑，中心舱体为核心承载区域，预留了飞控板、电池、小型任务载荷的安装空间，安装边界充分考虑了主流微型飞控、2S-3S航模锂电池的尺寸规格，舱体外壳采用流线型弧面设计，既降低飞行过程中的风阻，也能在发生轻微碰撞时分散冲击力，保护内部电子元器件。机臂与中心舱采用快拆式衔接结构，无需复杂工具即可完成机臂的更换与维护，外围的旋翼防护圈采用蓝白双色的弧形流线造型，并非简单的环形围挡，而是顺着旋翼旋转的气流方向做了导风曲面优化，在起到物理防护作用的同时，能够梳理旋翼下洗气流，减少紊流对飞行稳定性的干扰。外形尺寸方面，整机横向展开直径控制在350毫米范围内，中心舱体直径约120毫米，防护圈顶端与旋翼平面保持5毫米的安全间距，既不会触碰旋转的桨叶，也不会过度增加整机重量；整机自重控制在300克以内，搭配常规航模锂电池可实现8-10分钟的续航时长，足够完成常规的近距作业与演示需求。起落部分采用一体化延伸的支脚结构，与防护圈结构衔接为整体，降落时能够起到缓冲支撑作用，无需额外加装起落架，进一步简化了整机结构，降低了装配复杂度。
