无人机挂载式光电摄像支架结构

该结构为多旋翼无人机配套的下置式摄像挂载支架，主要应用于工业巡检、航空测绘、安防巡查、应急搜救等低空作业场景，作为无人机与光电摄像吊舱之间的连接承载结构，承担载荷固定、飞行减震、姿态适配的核心作用，解决飞行过程中机体振动传递至摄像单元导致画面抖动、成像模糊的问题，同时保障吊舱在复杂飞行动作下的安装可靠性。

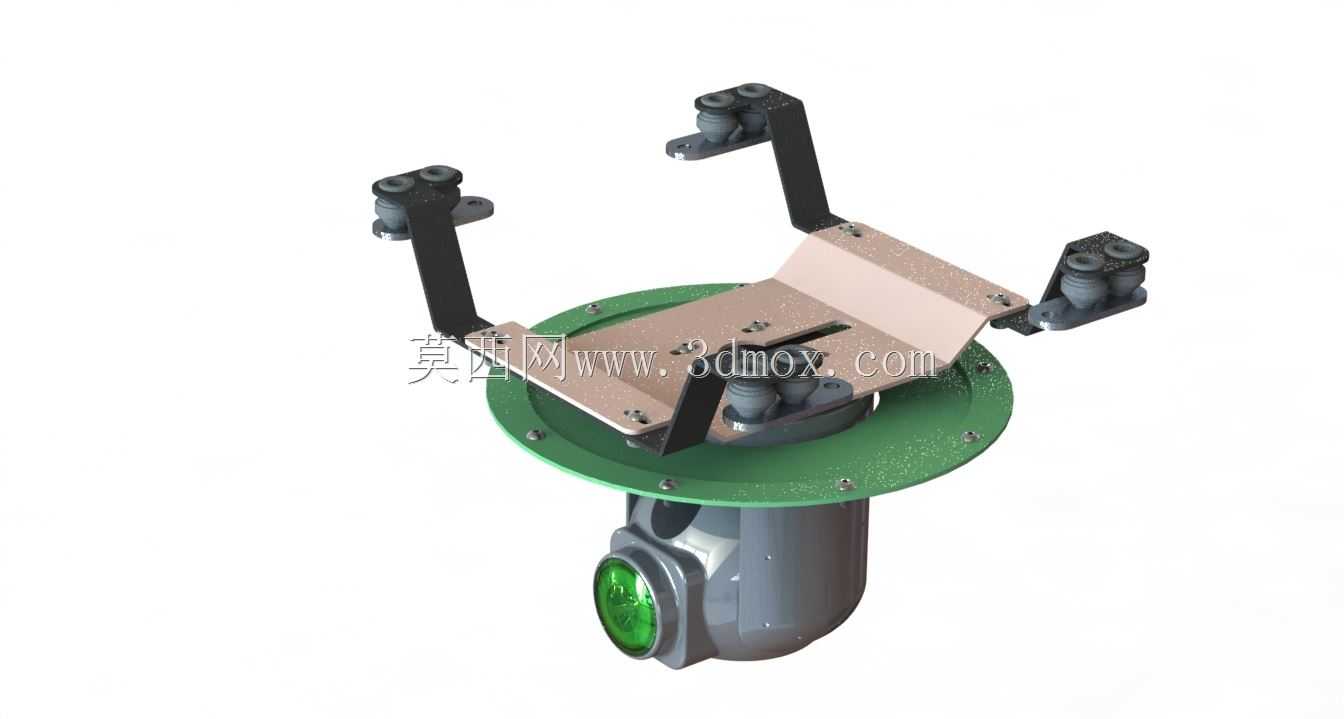

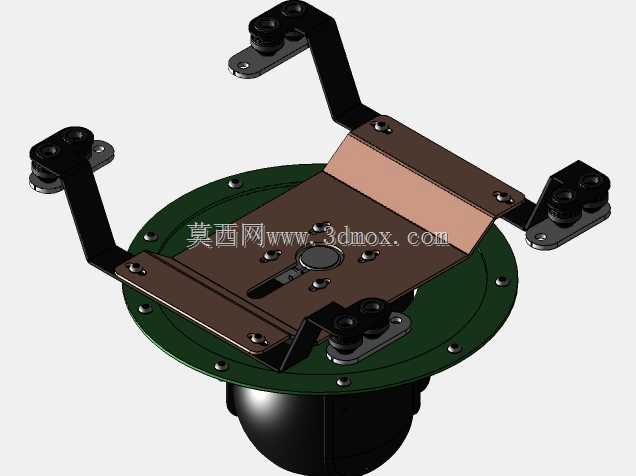

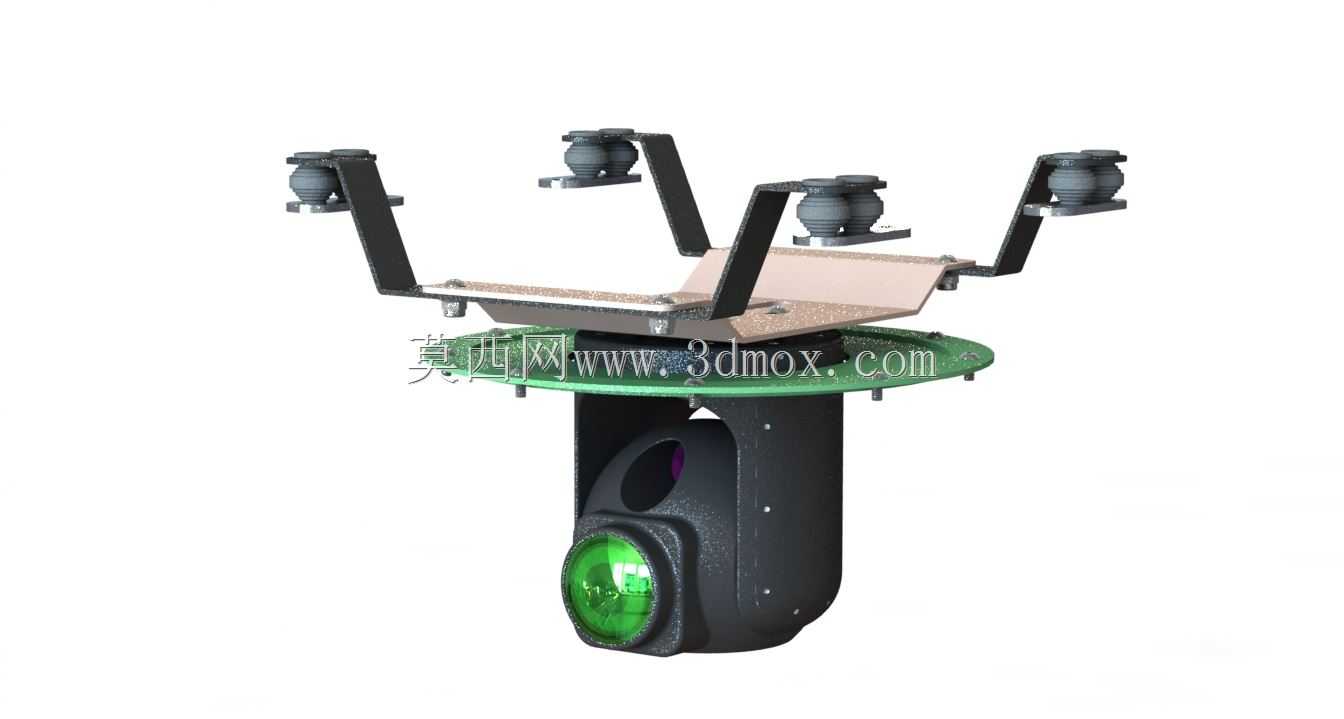

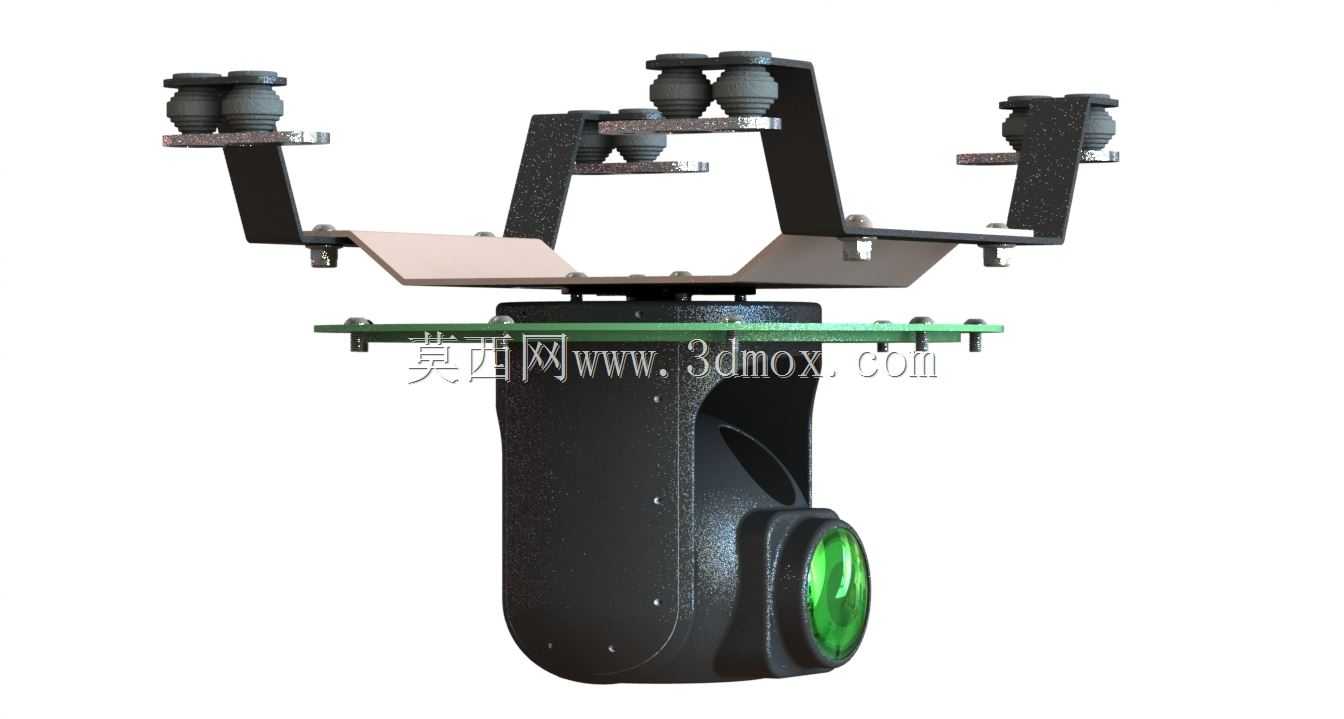

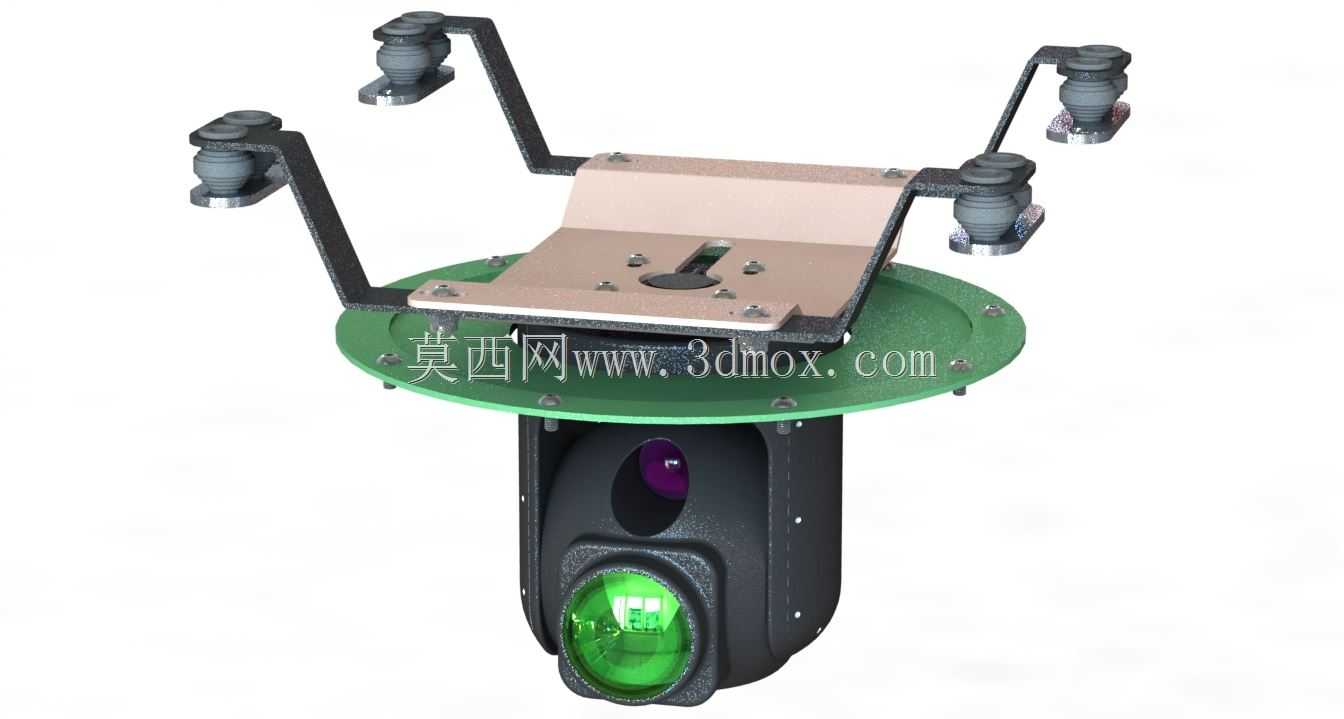

从功能特性来看，支架采用分层式结构设计，上层为四组对称分布的机臂连接支臂，支臂末端设置带安装孔位的连接座，可直接适配主流中型多旋翼无人机的机腹安装点位，支臂采用弯折成型的高强度合金材质，兼顾结构刚性与轻量化需求，能够在无人机做俯仰、横滚机动动作时抵消侧向载荷，避免支架出现形变断裂。中层为环形安装基座，基座表面做绝缘耐磨处理，通过多组紧固件与上层支臂、下层吊舱转接板连接，转接板采用轻质合金板材冲压成型，预留多组可调安装孔位，可适配不同尺寸规格的光电吊舱安装需求，无需额外定制转接配件。下层为吊舱容纳空间，环形基座的内圈设置减震缓冲组件，通过柔性减震垫将吊舱与刚性支架做软连接，有效过滤无人机旋翼高速转动产生的高频振动，降低振动对摄像单元成像质量的影响，同时在无人机降落触地时可吸收冲击载荷，保护精密的光电摄像元件。

在设计思路上，整体遵循无人机挂载配件“轻量化优先、可靠性兜底、适配性拓展”的核心原则，所有结构件在满足承载强度的前提下做减重优化，支臂与基座的非受力区域做镂空处理，尽可能降低挂载结构对无人机有效载荷的占用，提升无人机的续航表现。安装边界方面，四组连接支臂呈十字对称分布，支臂的展开角度与安装孔距适配主流100级轴距多旋翼无人机的机腹安装间距，环形基座的内圈直径可容纳直径不超过90mm的圆柱形光电吊舱，整体安装后吊舱最低点与无人机机腹的垂直间距控制在合理范围，既避免吊舱在云台转动过程中与无人机起落架产生干涉，也不会因为支架过长导致飞行风阻大幅增加。支架的所有连接点位均设置防松结构，紧固件采用防松垫圈与螺纹胶配合的防松方案，可适应高空低温、强风、持续振动的复杂作业环境，避免长时间飞行后连接件松动导致吊舱脱落的风险，同时整体结构无突出尖锐棱角，降低飞行过程中对操作人员、周边物体的剐蹭风险。
