KJ66微型燃气轮机燃烧室结构设计

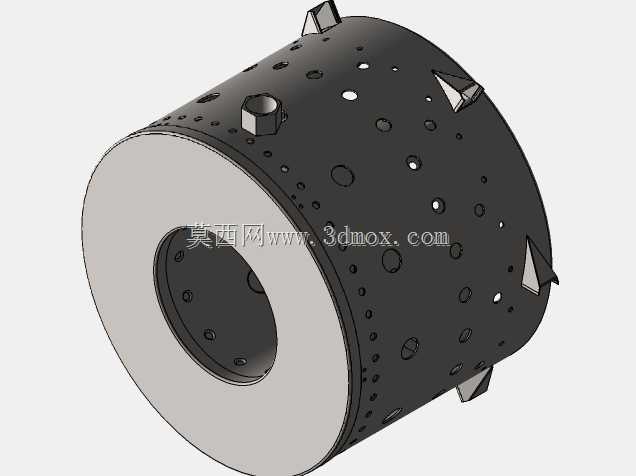

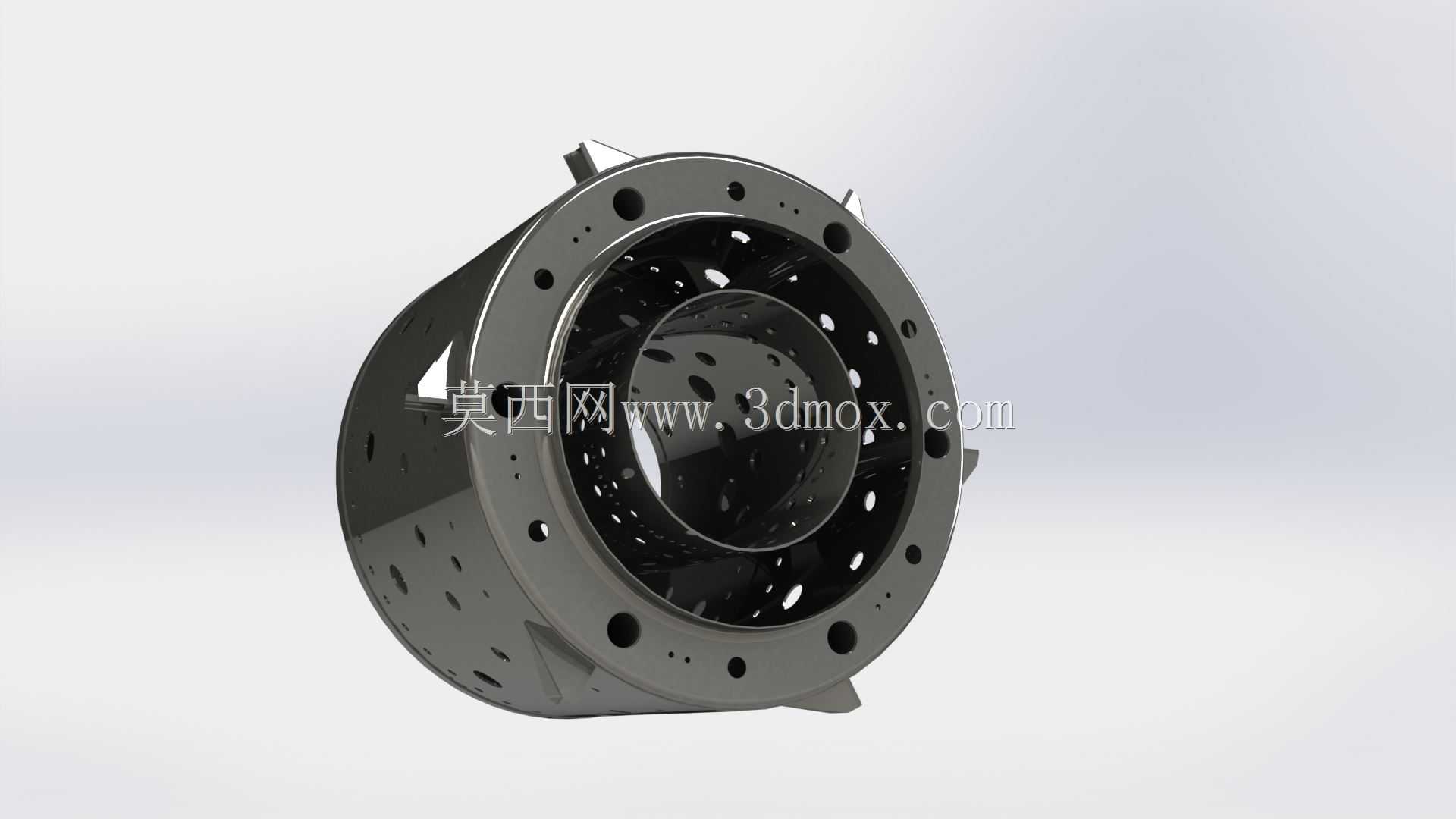

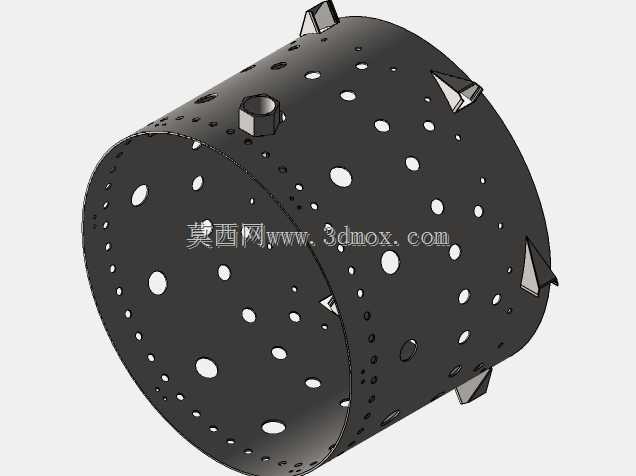

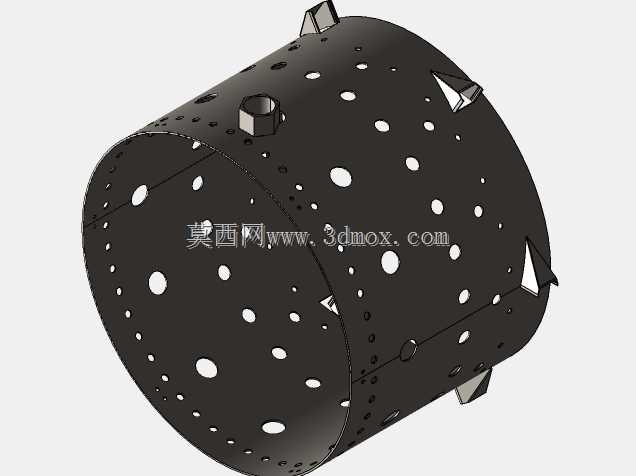

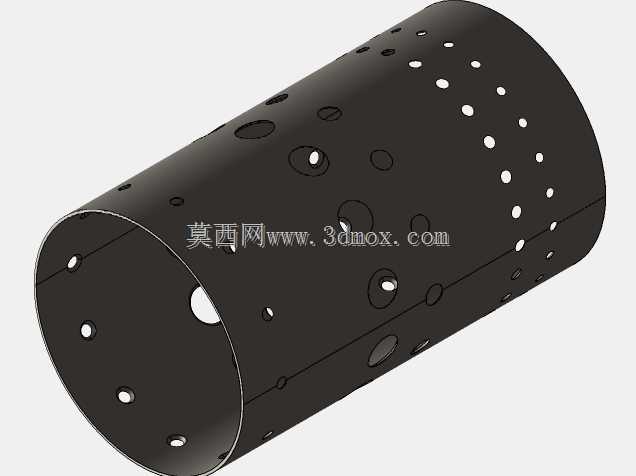

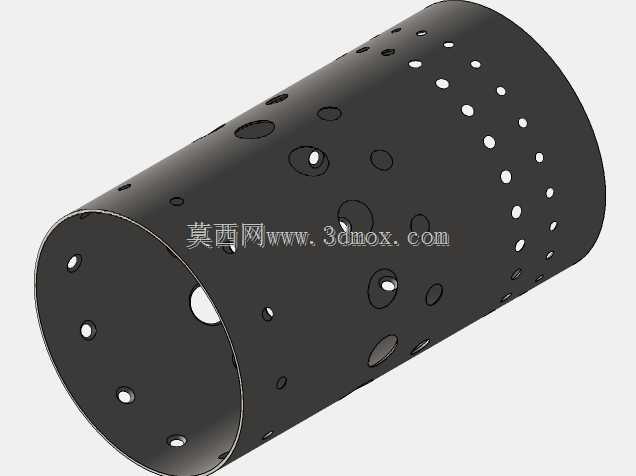

这款KJ66型燃烧室是微型燃气轮机的核心热端部件，主要应用于小型航模涡喷发动机、微型分布式供能机组、小型辅助动力单元等场景，承担燃料与高压空气混合、稳定燃烧、将化学能转化为高温燃气热能的核心功能，是决定微型燃气轮机输出功率、燃烧效率与运行稳定性的关键组件。从实际运行逻辑来看，该部件需要承接压气机输出的高压来流空气，通过内部流道结构将空气分流为燃烧区主燃空气、掺混降温空气与壁面冷却空气三部分，既保证主燃区形成稳定的回流区域托举火焰，避免高速气流吹熄燃烧核心，又能通过掺混空气将出口燃气温度调整到涡轮叶片可承受的范围，同时通过壁面的密布小孔形成气膜，隔绝高温燃气对金属壳体的直接烧蚀，延长部件在高温工况下的使用寿命。设计过程中充分考虑了微型涡喷的尺寸限制，整体采用环形套筒式结构，外层壳体为带安装凸耳的圆筒结构，周向均匀布置的安装孔可直接与压气机机匣、涡轮导向器壳体对接，安装边界完全匹配KJ66系列整机的装配尺寸，无需额外加工转接结构即可完成整机装配；内部火焰筒采用多层同轴嵌套设计，壁面开设不同孔径的径向与斜向小孔，通过不同角度的射流在火焰筒内部形成有序的流场分布，主燃区的大角度斜孔可引导气流形成低速回流区，让雾化后的燃油与空气充分混合，保证燃烧充分度，降低污染物排放与燃油消耗，后段的掺混孔则可以快速将高温燃气与冷空气混合，让出口截面的温度场分布更加均匀，避免局部高温对涡轮叶片造成热冲击。外层壳体上的凸耳结构兼顾安装定位与结构加强作用，可承受燃烧过程中产生的振动与热应力，避免部件在高转速、高温工况下出现结构变形或连接松动。整体结构在保证燃烧效率的前提下尽可能压缩轴向尺寸，适配微型动力单元紧凑化的设计需求，所有流道开孔的位置、孔径与角度都经过流场仿真验证，可在额定工况下实现稳定的燃烧组织，不会出现熄火、回火或燃烧振荡等问题，能够为后端涡轮提供参数稳定的高温燃气输出，保障整机的动力输出平稳可靠。
