离心式压缩机三元叶轮精密结构设计

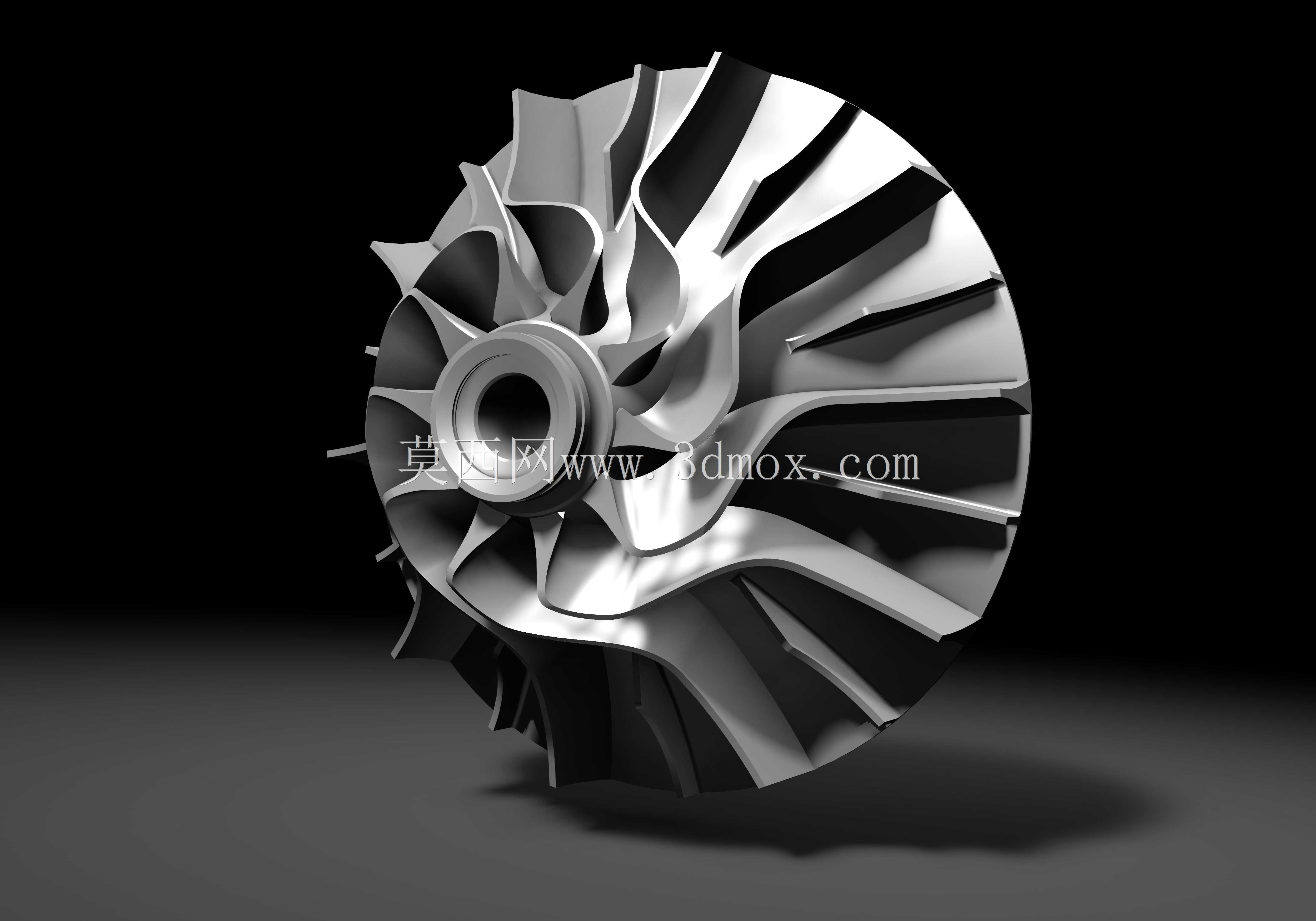

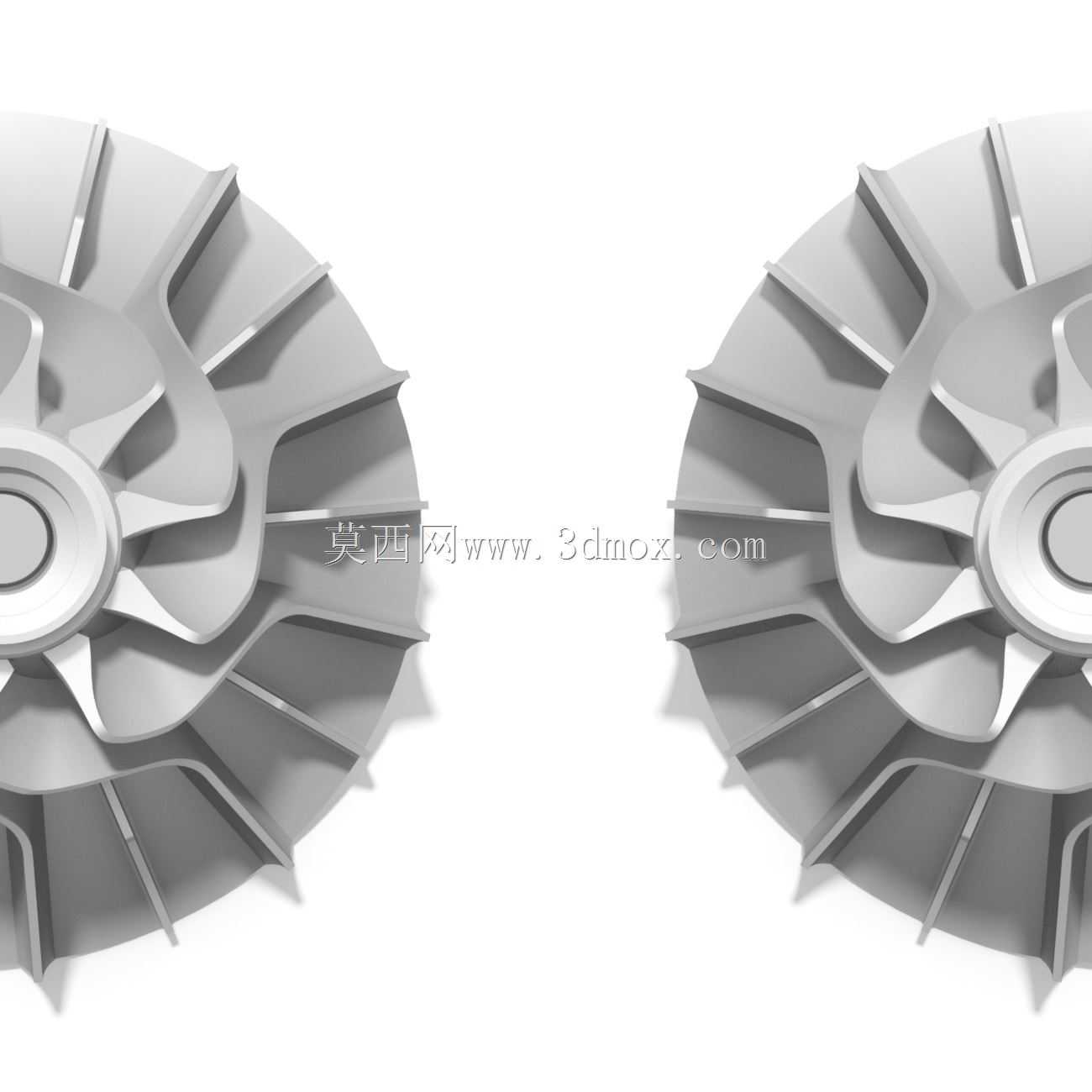

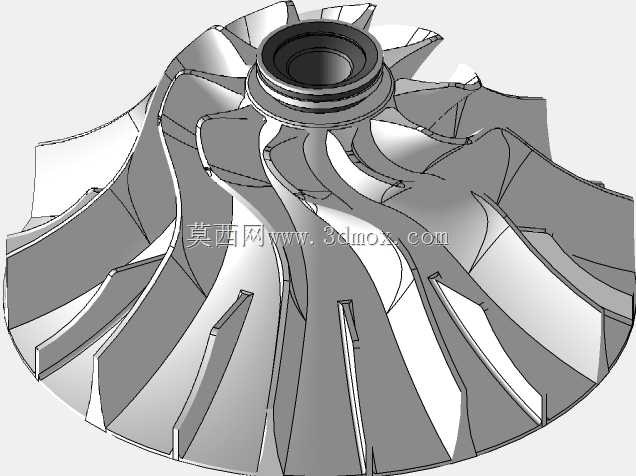

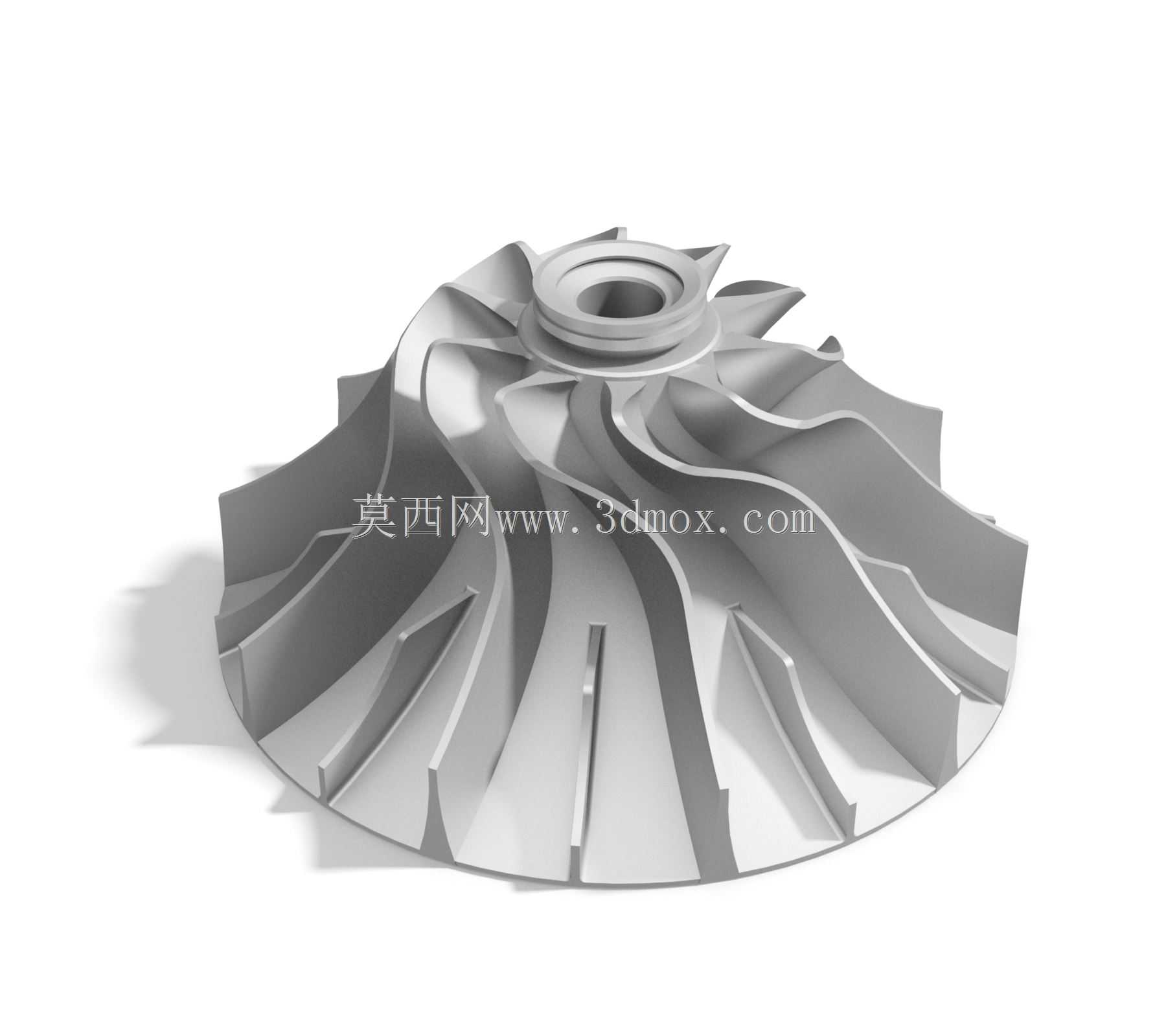

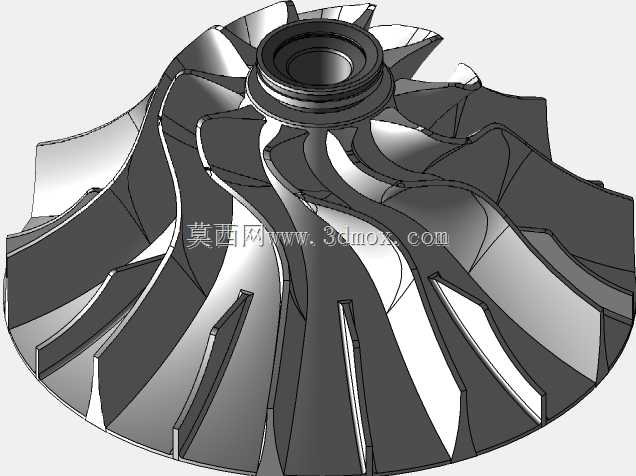

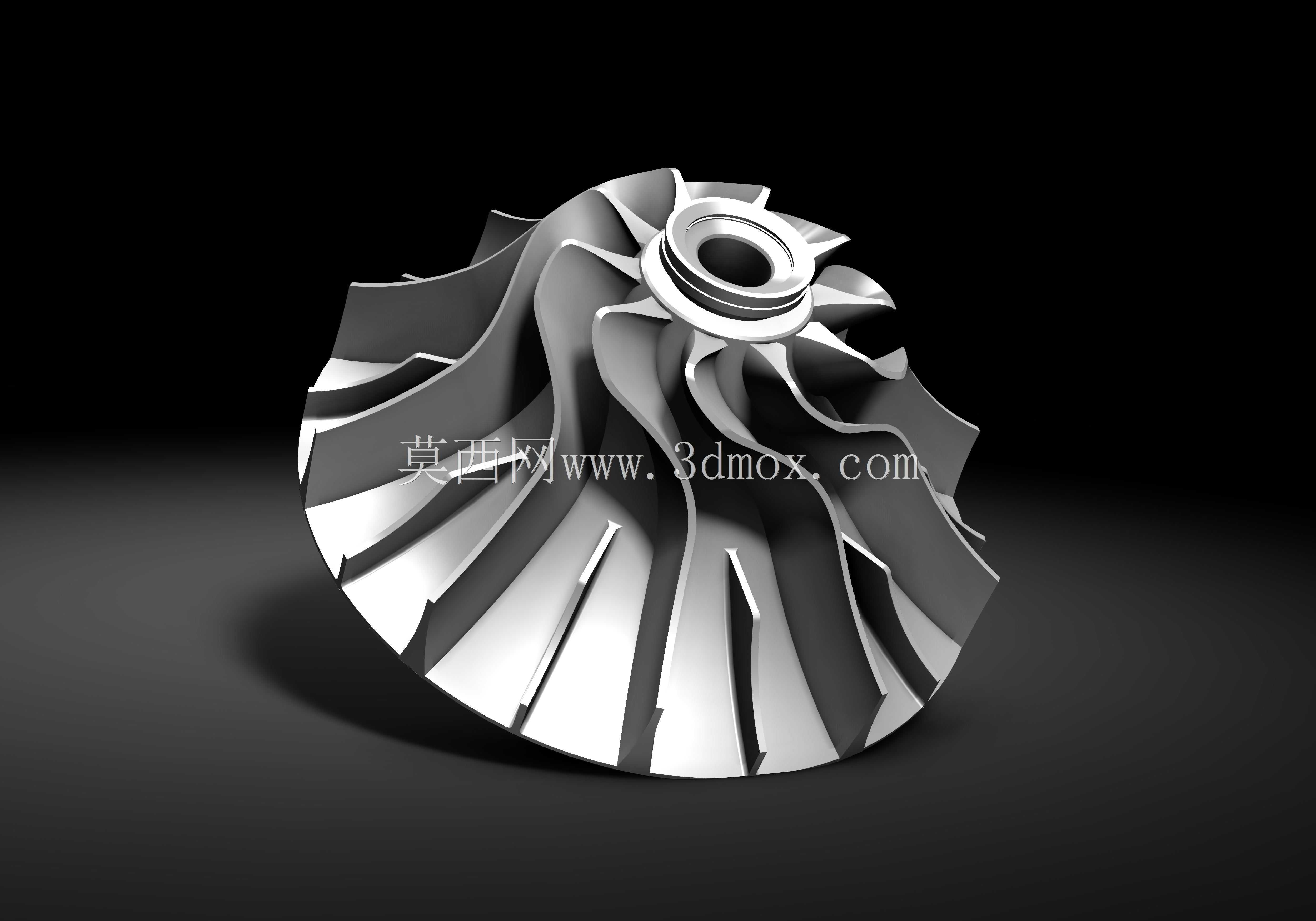

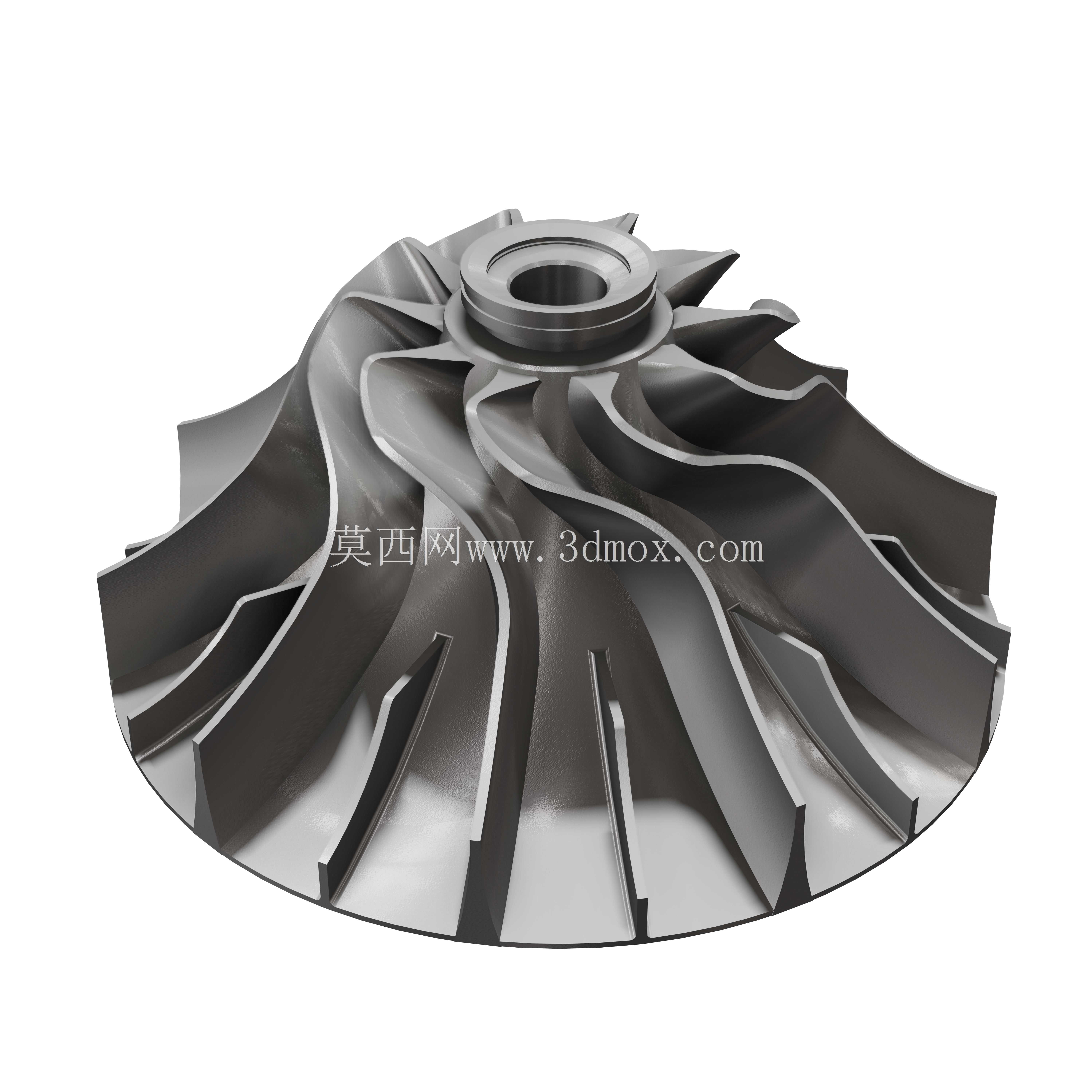

该叶轮作为离心压缩机的核心做功部件，广泛应用于工业空分装置、天然气长输管线增压站、大型化工流程气体输送、高端涡轮增压动力系统以及工业制冷压缩机组等场景，是实现气体动能向压力能转换的核心载体，其气动性能与结构可靠性直接决定整套压缩设备的运行效率与服役寿命。在实际工况运行中，高速旋转的叶轮通过叶片对连续通入的气体做功，使气体在离心力场作用下沿叶轮流道径向甩出，同步完成流速提升与压力升高的能量转换过程，为后续管网系统提供满足压力、流量参数要求的连续压缩气源，可适配空气、氮气、天然气、工艺制冷剂等多种无固体颗粒的洁净气体介质输送需求。从功能特性来看，该叶轮采用大后弯三元扭曲叶片设计，叶片型线经过多轮气动优化，能够有效降低叶道内的气流分离损失，拓宽压缩机的稳定工况运行范围，在额定转速下可实现较高的等熵效率，同时叶片前缘与轮盘、轮盖的衔接位置采用大圆角光滑过渡结构，能够大幅降低高速旋转下的应力集中系数，避免长期交变载荷作用下出现疲劳开裂问题，适配高转速、连续运行的严苛工况要求。设计过程中，首先依据目标工况的流量、压比、转速参数完成一维气动计算，确定叶轮的进口轮径比、出口宽度、叶片出口安装角等核心气动参数，随后通过三元流场仿真迭代优化叶片的空间扭曲型线，调整叶片沿流向的厚度分布规律，在保证气动效率的同时兼顾结构强度要求；结构设计阶段充分考虑高速旋转下的离心载荷与气动载荷耦合作用，对轮盘的厚度梯度、轮毂的安装定位尺寸进行反复校核，确保叶轮在最高连续转速下的应力水平低于材料许用值，同时避开转子系统的临界转速区间，避免运行过程中出现共振风险。安装边界方面，叶轮中心设置标准定位止口与轴孔，可通过键连接或过盈配合方式与高速主轴实现可靠连接，轴向通过锁紧螺母完成压紧固定，叶轮的整体径向尺寸与轴向宽度适配常规悬臂式转子支撑结构的安装空间，进出口流道尺寸可与配套的无叶扩压器、进气蜗壳实现平滑对接，无需额外调整连接接口即可完成整机组装，能够直接替换同参数等级的传统二元叶轮，实现压缩机组的效率升级改造。
