尖刺装饰型金属调节手轮结构设计

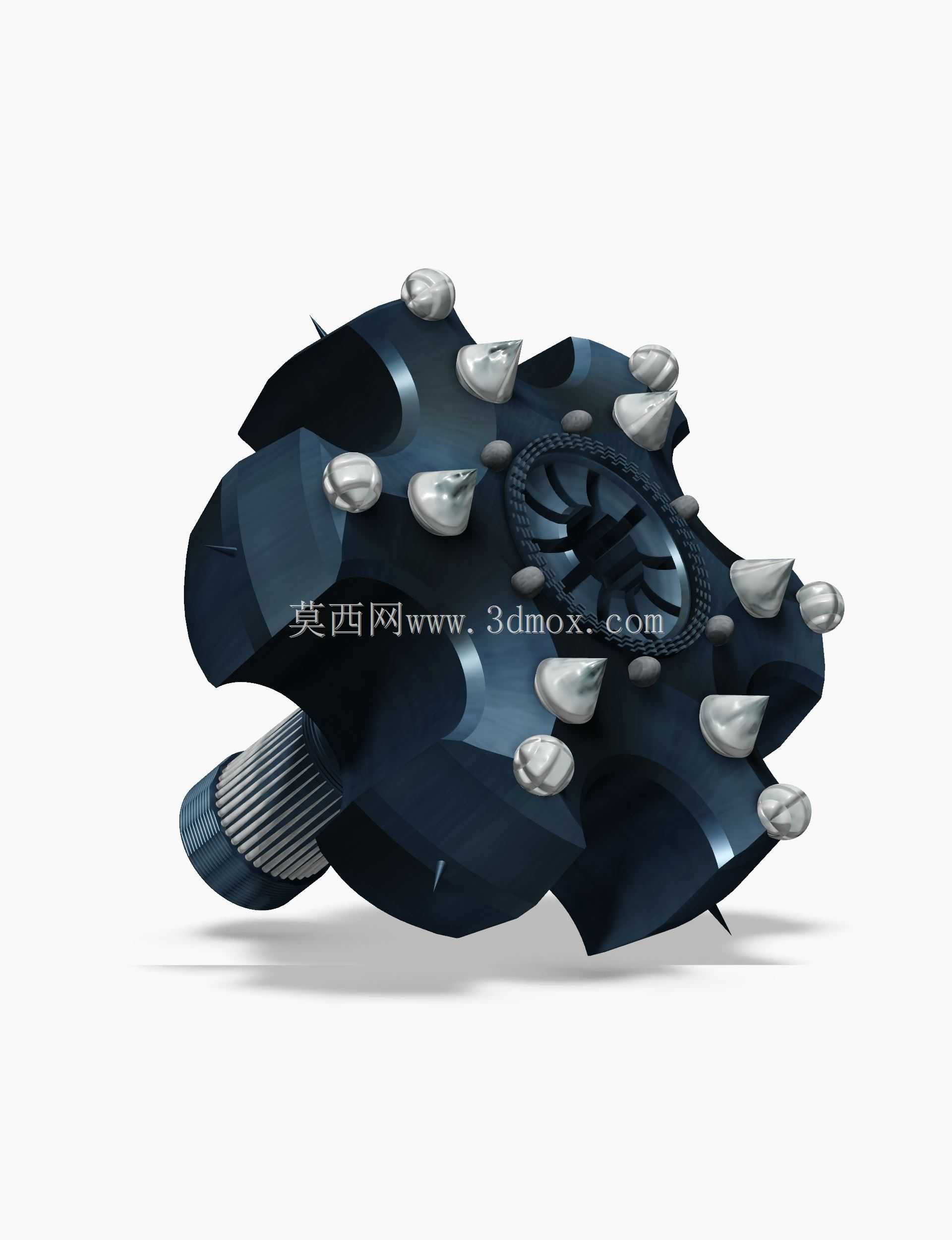

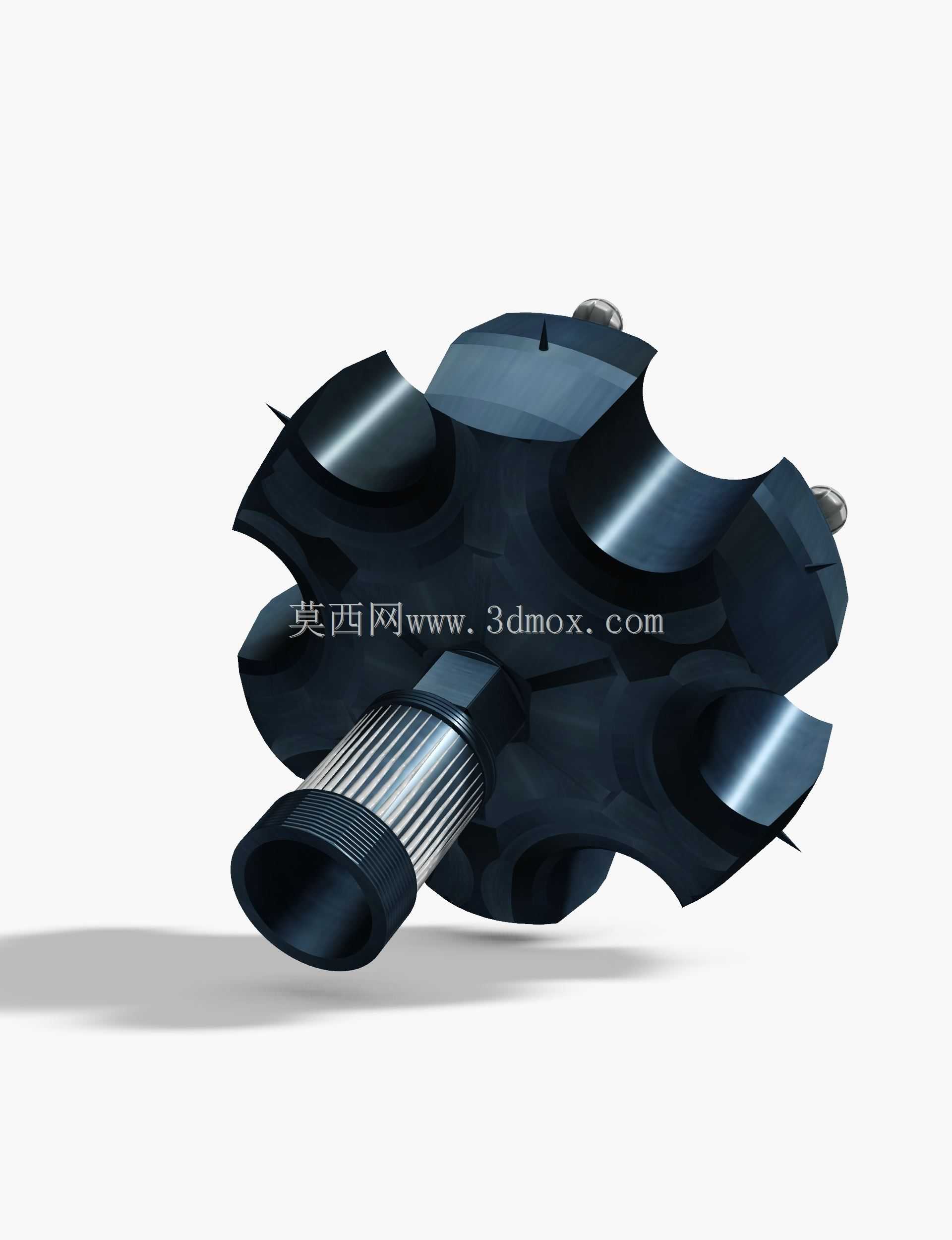

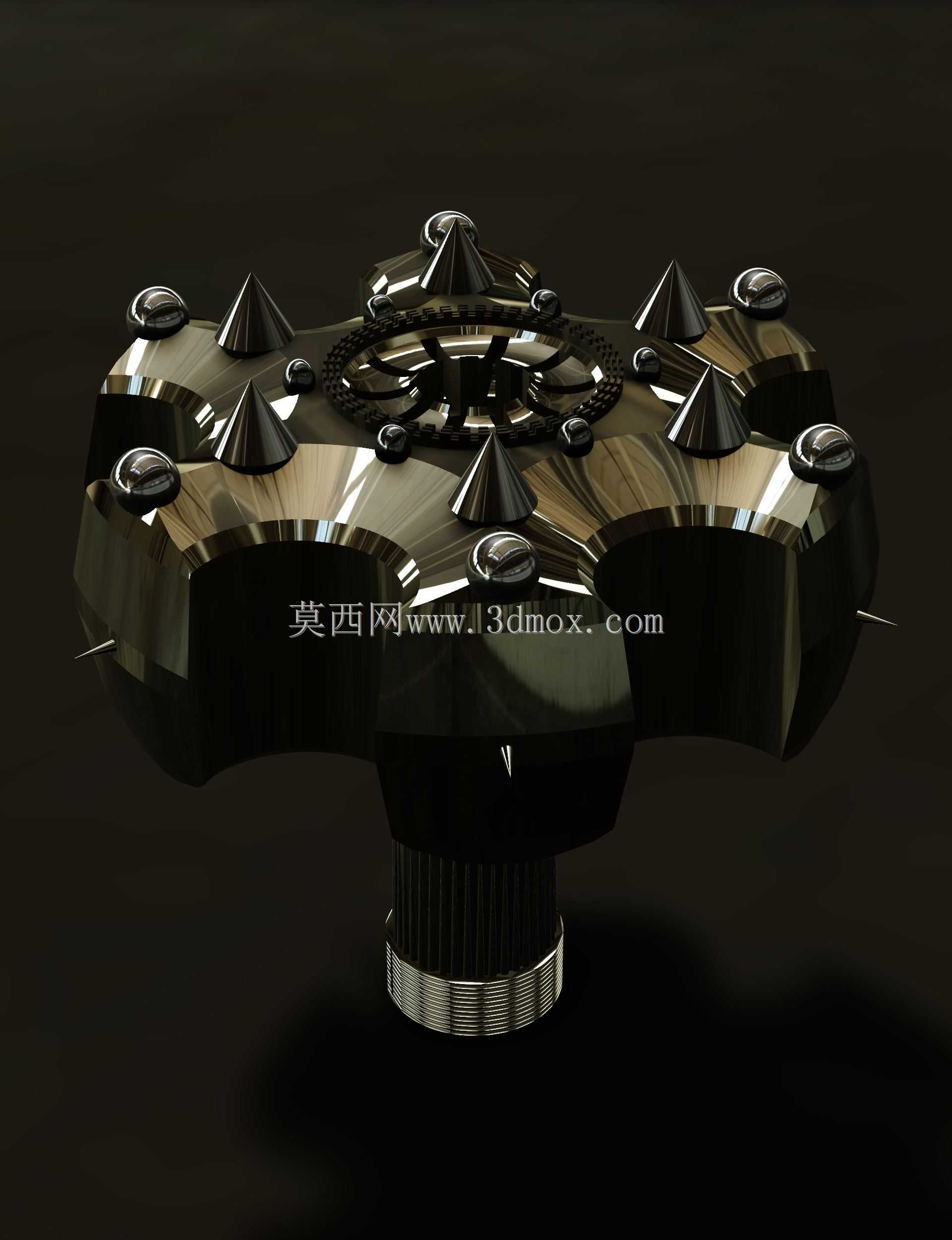

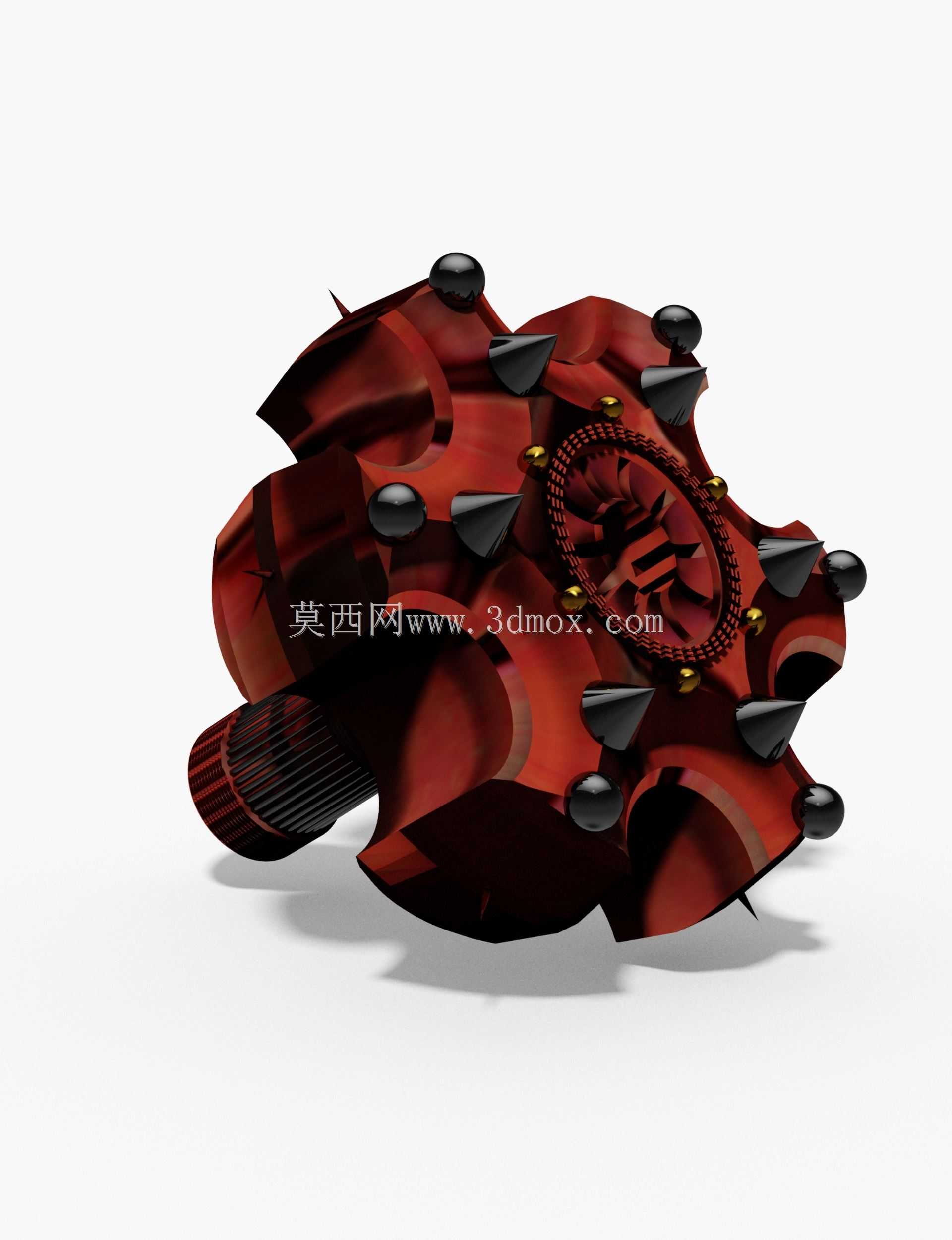

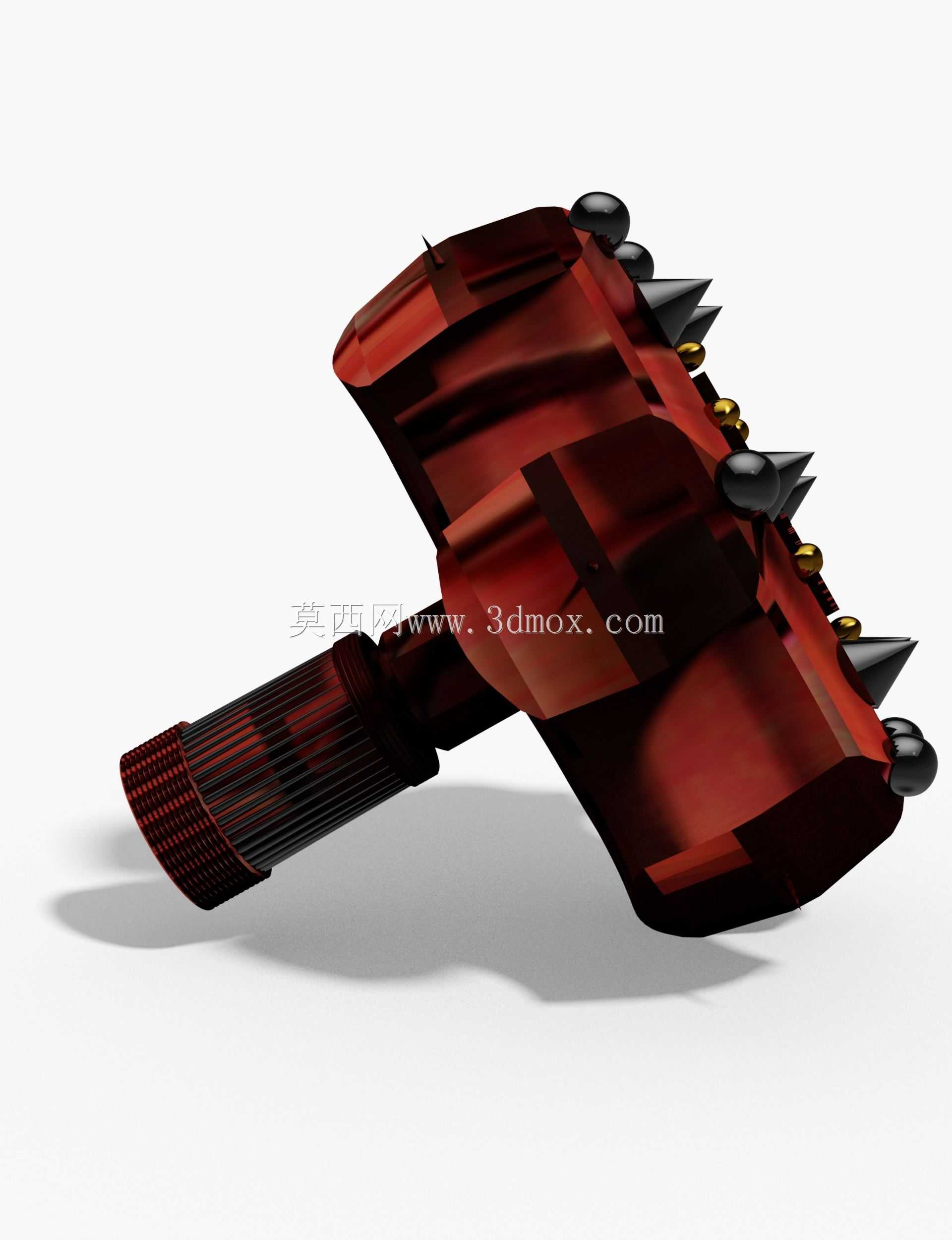

这款带尖刺装饰的金属调节手轮，最初的设计构思来源于手动调节工位的操作反馈需求，同时兼顾特定设备的外观辨识度要求，多用于需要手动微调进给、锁紧定位的专用设备操作端，比如小型试验台架的进给调节、定制化工装的位置锁定、特种展示设备的角度调整等场景，区别于常规光滑面手轮，这款手轮的握持区域做了凸起尖刺与圆弧凸点结合的结构，既可以在戴劳保手套操作时增加摩擦力，避免调节过程中打滑，也能在无手套操作时通过凸起的触感快速定位握持位置，提升盲操作时的调节效率。从结构设计逻辑来看，手轮主体采用对称多瓣式布局，整体外轮廓做了圆弧过渡处理，避免尖锐棱边造成操作划伤，每瓣结构上的尖刺凸起高度控制在8mm以内，既保证防滑效果，也不会因为凸起过高造成操作时的磕碰风险；中心安装区域采用带滚花的轴套结构，轴套内径适配常用的12mm、16mm调节轴径，安装时可以通过顶丝锁紧或者键槽配合的方式与调节轴连接，轴套端面做了倒角处理，方便装配时快速对准轴端，减少装配对位的时间成本。手轮上表面的装饰性凸点采用嵌入式安装结构，凸点底部做了定位柱，与主体上的安装孔过盈配合，装配后不会因为长期转动出现松动脱落的问题，主体表面做了高光与哑光结合的处理，转动时的视觉反馈更清晰，方便操作人员判断手轮的转动角度与调节量。在安装边界上，这款手轮的整体外径控制在100mm，安装后突出安装面板的高度为35mm，不会占用过多的设备外部空间，适配面板厚度在2mm到10mm之间的安装场景，安装时不需要额外定制特殊的连接座，直接与常规调节轴配合即可使用。考虑到长期手动操作的磨损问题，手轮主体选用耐磨的金属材质，接触握持的区域做了表面硬化处理，长期反复握持调节不会出现明显的磨损掉漆问题，尖刺凸起的根部做了圆角过渡，避免应力集中造成的凸起断裂问题，即使在频繁调节的工位上使用，也能保证足够的结构强度。不同于工业场景常用的 plain 面手轮，这款带装饰性结构的手轮也可以用于定制化设备、潮玩展示装置的外露调节部位，在满足操作功能的同时，提升设备整体的外观质感，不需要额外加装装饰罩就可以直接作为外露部件使用，减少设备外观装饰的额外成本。
