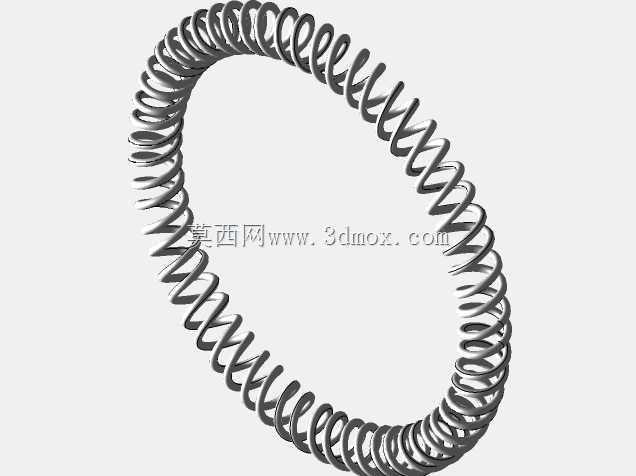

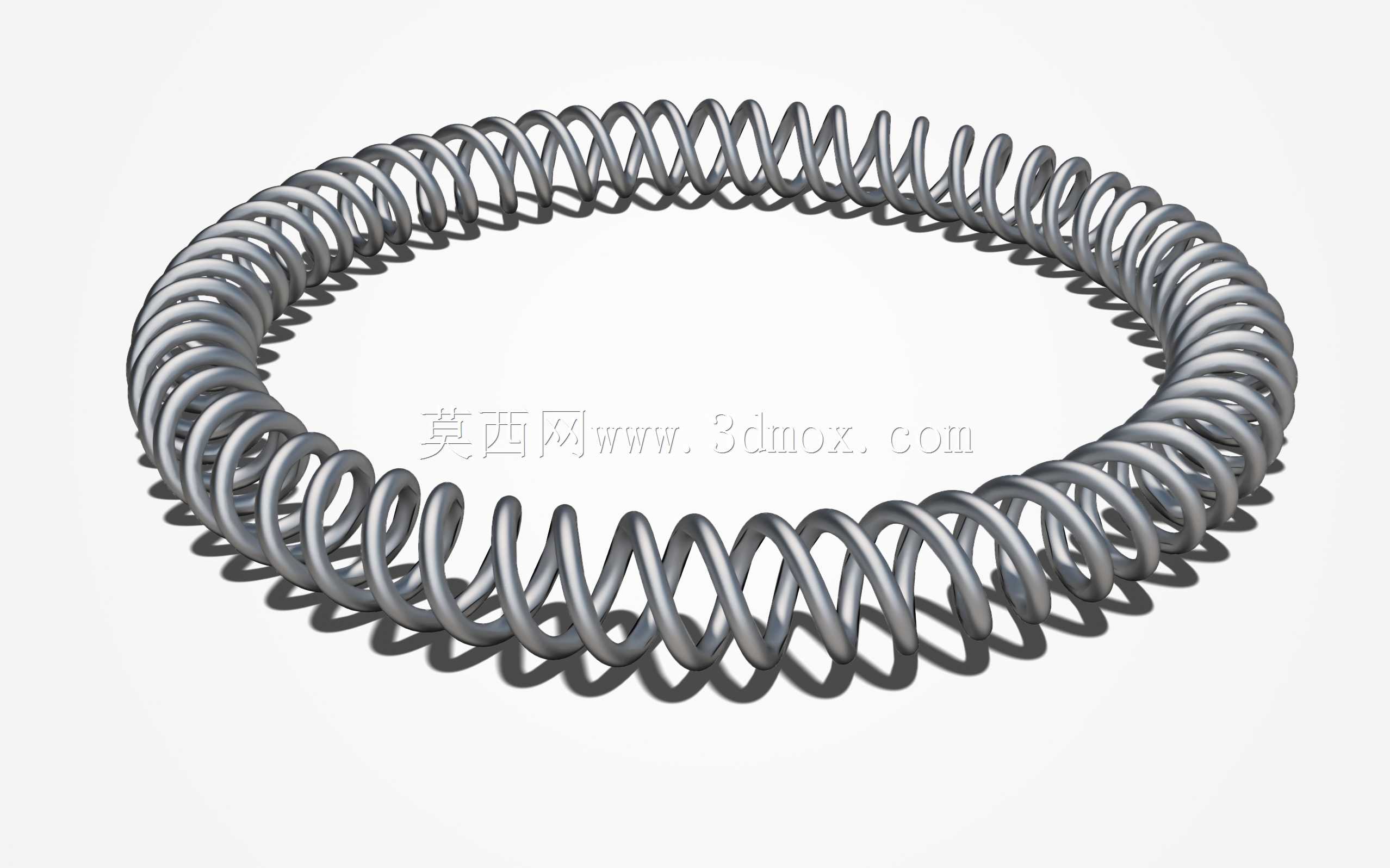

环形闭合螺旋弹簧结构设计

　　这类环形闭合螺旋弹簧常被应用在需要周向均匀提供弹性力的工况中，比如环形密封结构的预紧、回转类设备的端面缓冲、环形工装的弹性夹持环节，区别于常规直列圆柱弹簧，它的整体呈闭合圆环状，能在360度圆周方向同步输出均衡的弹力，不会出现单侧施力偏差导致的部件偏磨问题。从结构设计逻辑来看，簧丝采用等直径圆形截面，螺旋升角在整圈环形路径上保持均匀一致，每一圈簧圈的螺距误差控制在极小范围内，避免受力时局部应力集中引发的早期疲劳断裂。设计时首先要确定安装边界的环形中径尺寸，这个尺寸直接决定了弹簧整体的适配范围，中径过小会导致安装时无法卡入对应环形槽，中径过大则会出现弹簧在槽内窜动、工作时异响甚至卡滞的问题。簧丝直径的选取需要匹配工作载荷需求，

　　在满足弹力要求的前提下，要兼顾环形弯曲成型时的工艺可行性，簧丝过粗会导致冷弯成型时环形曲率难以控制，容易出现簧圈间距不均的问题，过细则无法达到额定载荷下的刚度要求，容易发生塑性变形。这类弹簧的实际用途覆盖多个工业场景，在液压元件的环形密封槽内，它可以为密封件提供持续的周向预紧力，补偿密封件磨损带来的间隙，提升密封寿命；在回转工作台的端面缓冲结构中，它可以均匀吸收周向的冲击载荷，避免局部受力过大损坏工作台面；在快装式环形工装夹具里，它可以提供均匀的抱紧力，保证工件装夹时的同轴度，不会出现装夹偏斜。建模过程中需要重点控制环形路径的平滑度，不能出现折线拐点，否则会导致簧丝在拐点处的应力值陡增，实际使用时极易在拐点位置断裂；

　　同时要保证每一段簧圈的螺旋走向连续，相邻簧圈之间的间隙均匀，避免工作时相邻簧圈发生碰磨，影响弹簧的正常伸缩行程。安装时需要匹配对应截面尺寸的环形安装槽，槽的深度要略大于弹簧压缩到极限位置时的轴向高度，槽的宽度要预留出弹簧受力膨胀的径向余量，防止弹簧被卡滞在槽内无法正常回弹。
