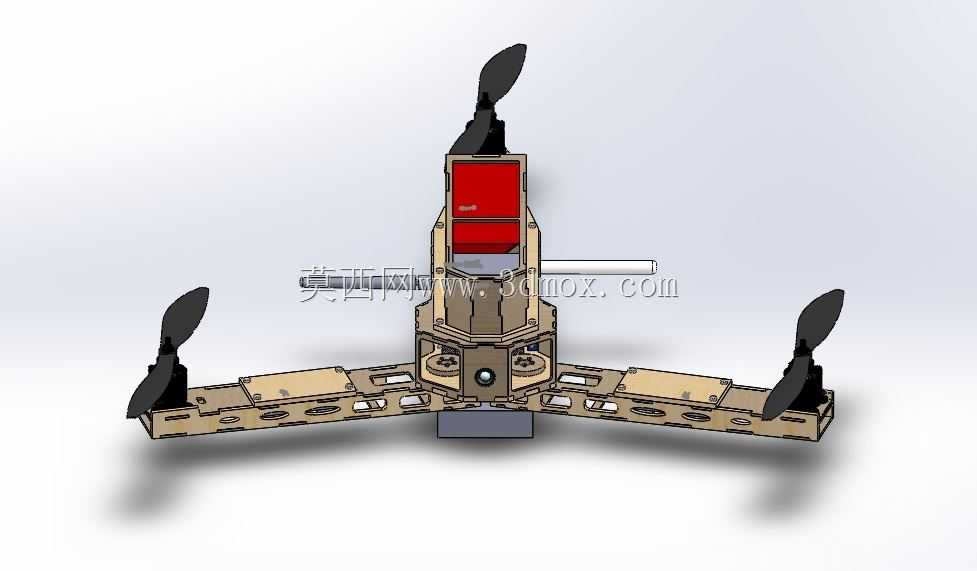

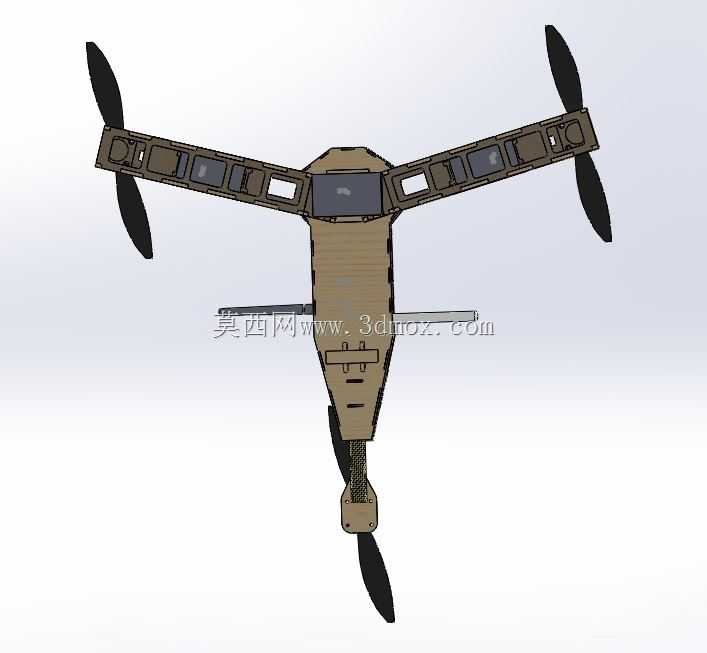

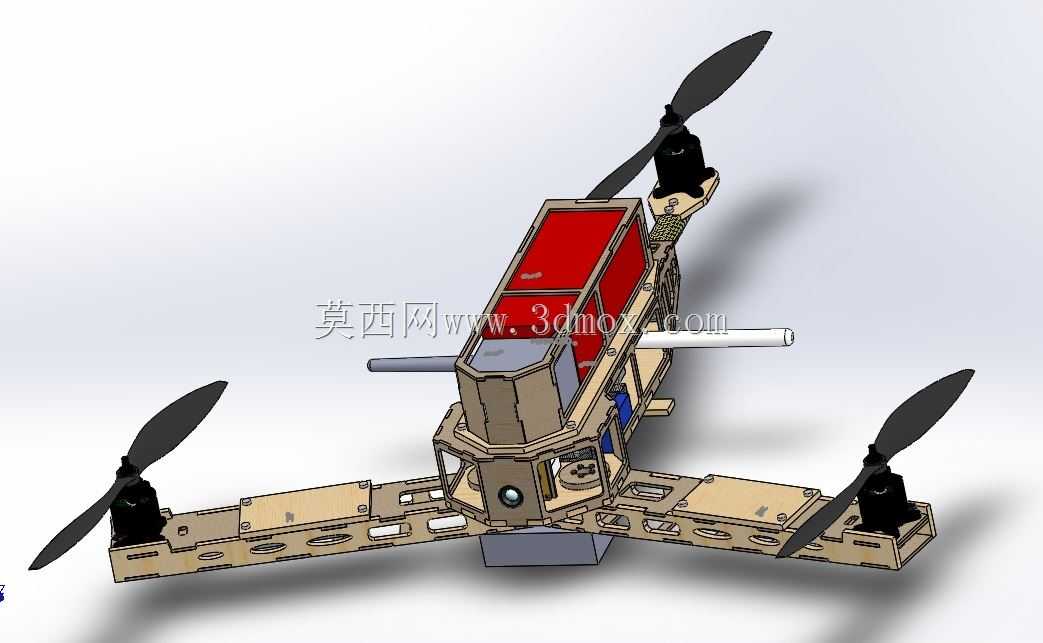

可折叠木质三旋翼无人飞行器结构设计

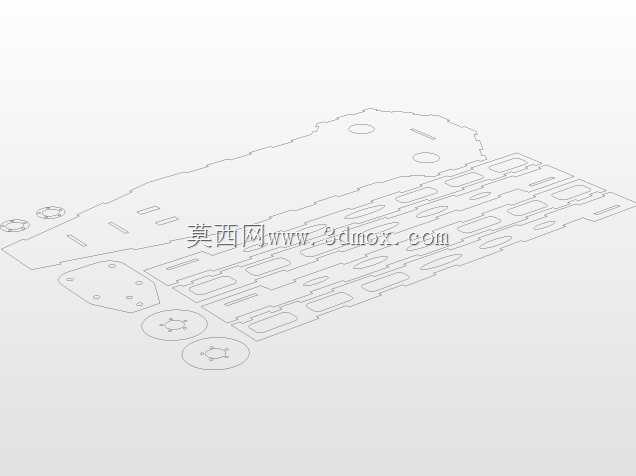

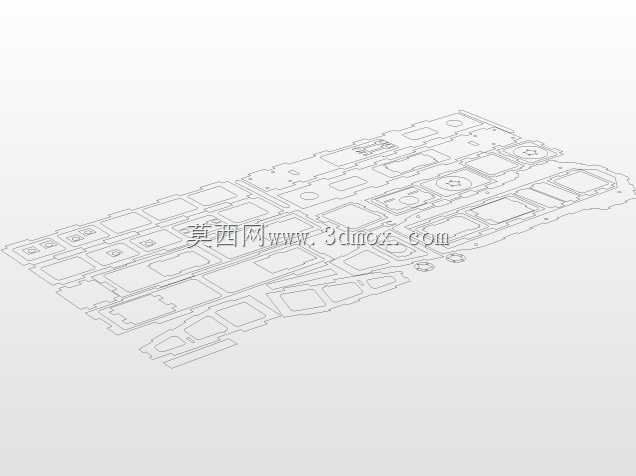

这款三旋翼飞行器采用木质板材作为主体机架加工原料，核心板材选用2至4毫米厚度的胶合板，孔位区域覆盖玻璃纤维塑料做结构补强，在控制整机自重的同时保障机架的抗扭刚度与结构稳定性，所有木质结构件均可通过激光切割工艺完成加工，加工门槛低、成型效率高，适合个人爱好者小批量制作与调试迭代。

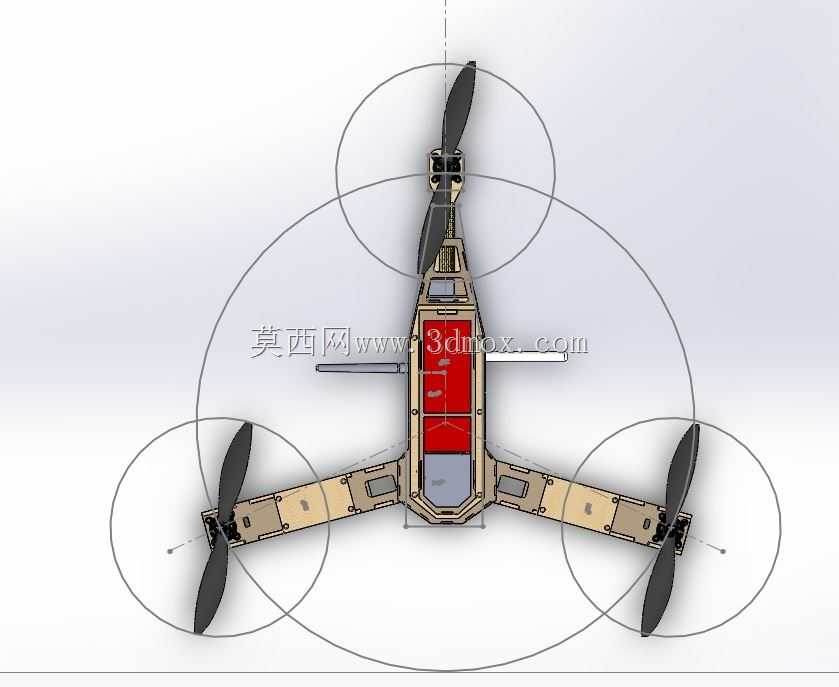

在实际应用场景中，该机型可适配户外短途航拍、FPV第一视角飞行体验、小型航模赛事练习等使用需求，折叠式机臂设计让使用者可在携带时将三个机臂向内收拢，大幅缩减收纳状态下的整机占用空间，无需拆解螺旋桨与动力组件即可放入普通背包携带，解决了传统多旋翼飞行器外出携带时体积过大、易磕碰损坏的痛点。

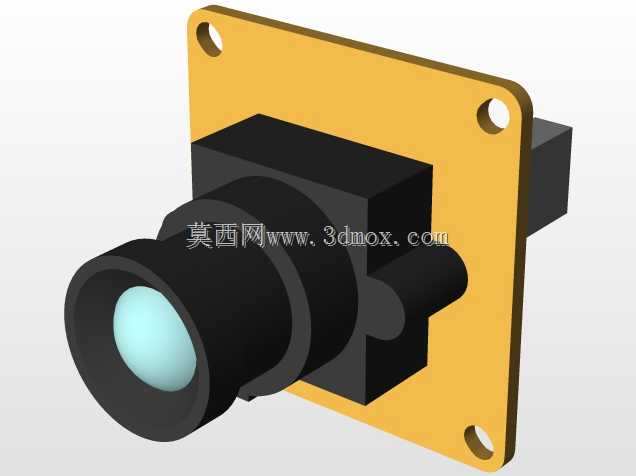

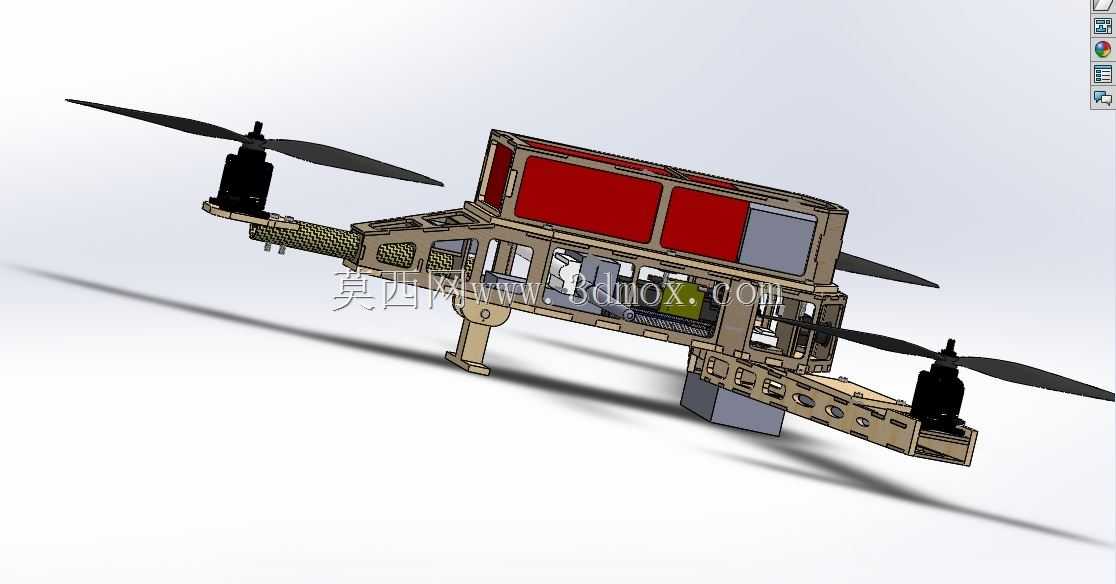

功能设计层面，整机采用三旋翼动力布局，搭配适配的动力与飞控组件即可实现稳定的姿态控制与飞行操作；GPS模块预留安装位设置在电池舱前方，可根据实际使用需求选配安装，拓展定点悬停、自动返航等实用飞行功能；动力系统预留了标准无刷电机、电调、电池、接收机、图传设备的安装空间，可兼容市面主流的航模动力与电子配件，无需额外定制特殊规格的电子元件，降低了整机组装的配件采购难度。

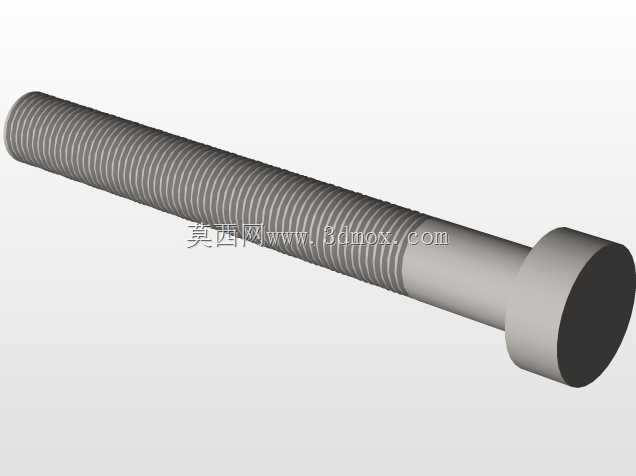

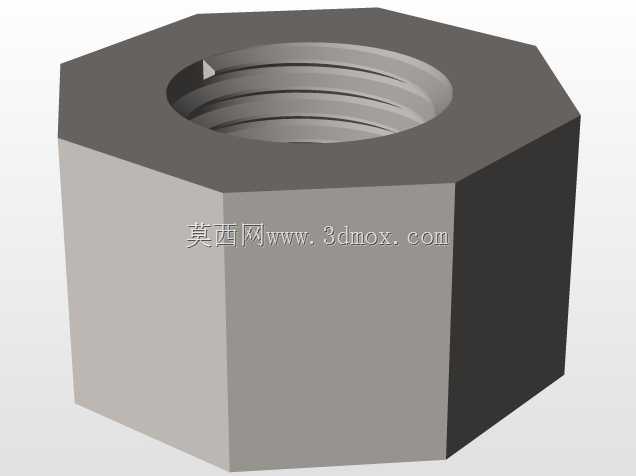

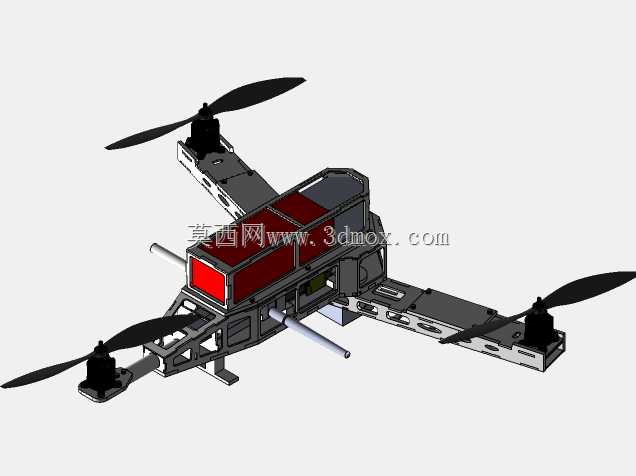

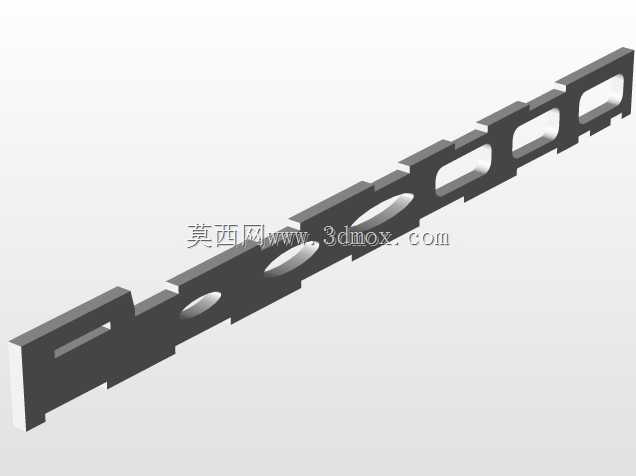

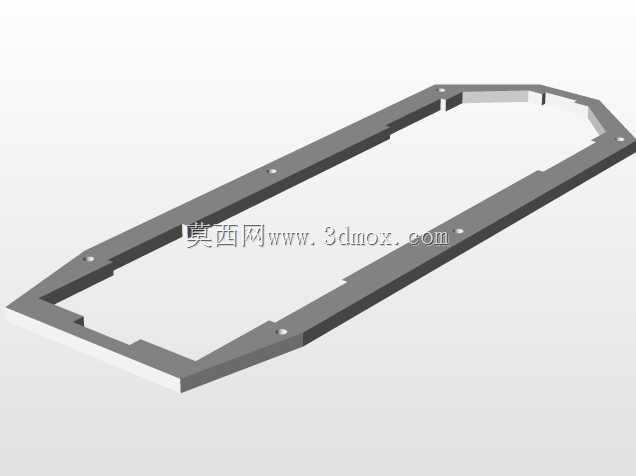

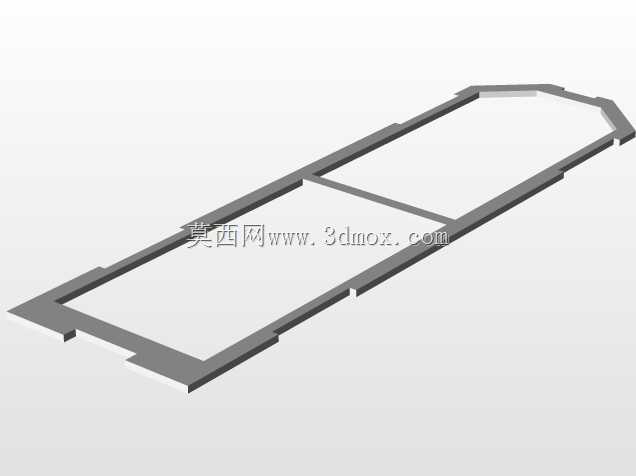

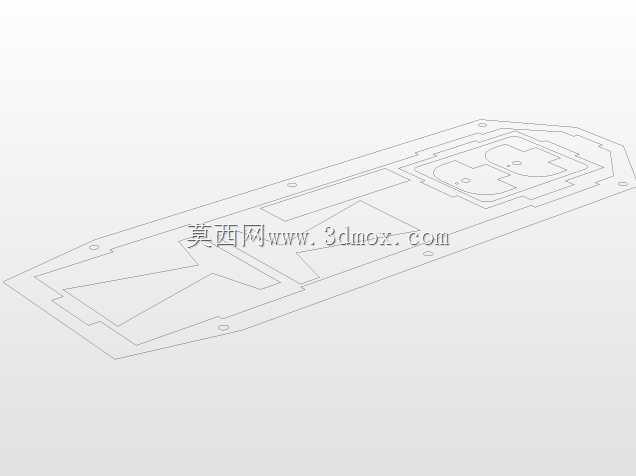

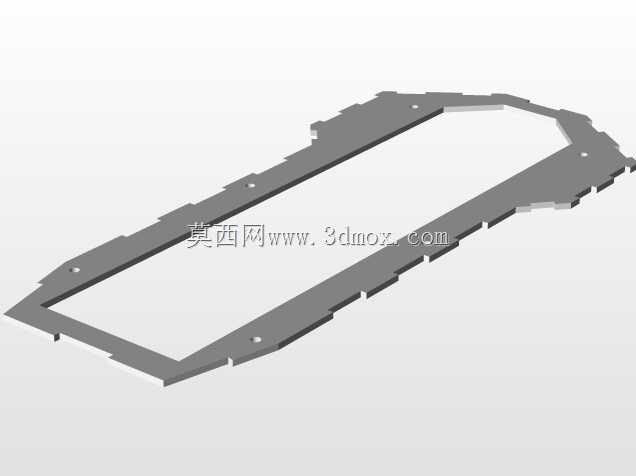

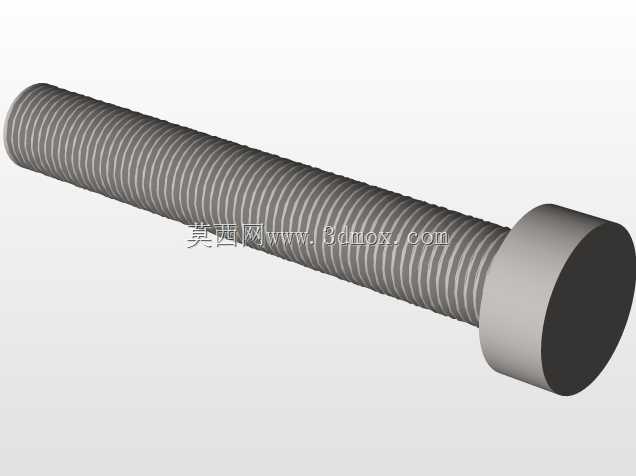

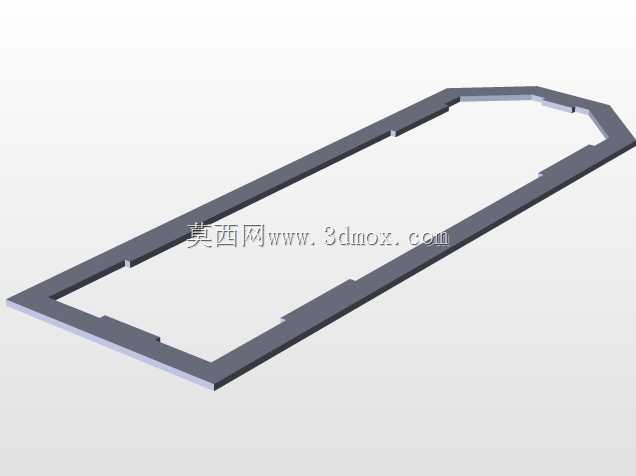

设计思路上，机架采用模块化拼接结构，所有木质零件通过卡槽与紧固件完成装配，无需复杂的粘接工序，组装与后期维护更换零件都十分便捷；机臂折叠结构设置在机架中心舱体与机臂的连接位置，折叠后机臂可贴合中心舱体侧面，展开后通过紧固件锁止即可达到飞行所需的结构强度，兼顾收纳便携性与飞行状态的结构可靠性；中心舱体采用分层式空间设计，可分别放置电池、飞控、接收机、图传发射模块等电子元件，走线空间充足，可避免线路杂乱干扰飞控传感器工作。

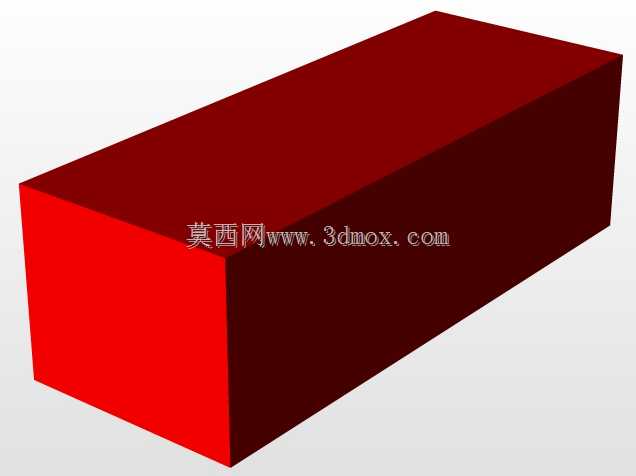

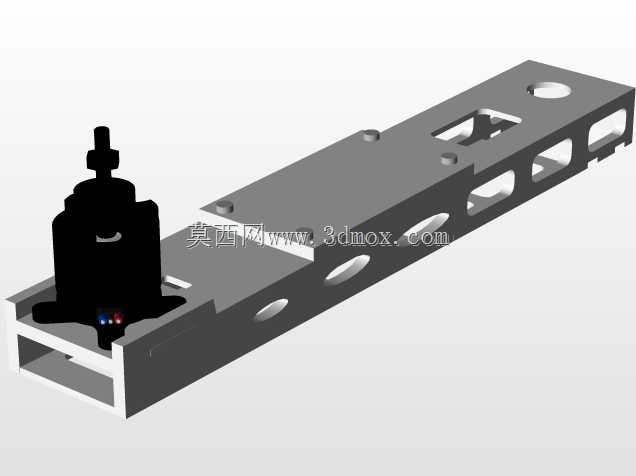

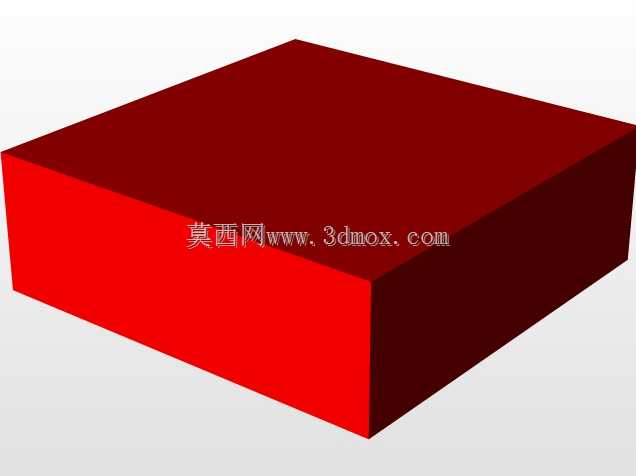

安装边界方面，机架中心舱预留的电池安装位可适配常规规格的锂聚合物电池，电机安装位匹配标准孔距的无刷电机，螺旋桨适配9英寸规格的正反桨，整机展开后机臂端到端的尺寸适配常规户外飞行的场地要求，折叠后收纳尺寸可满足日常通勤携带的空间限制，机架底部预留了载荷安装位，可根据使用需求加装小型运动相机或者其他轻量化任务载荷，拓展飞行器的实际使用功能。
