可折叠防水木质四旋翼飞行器结构设计

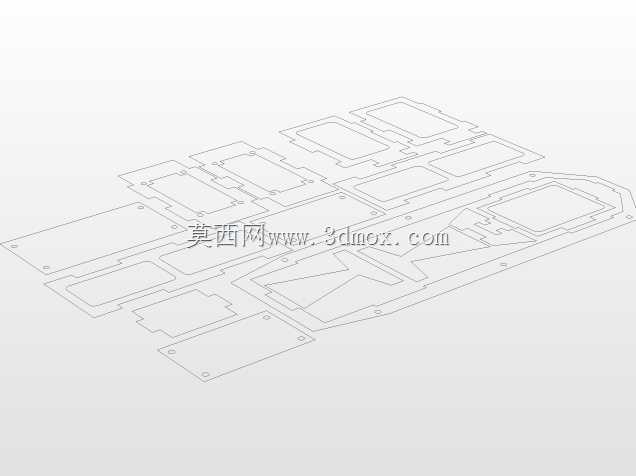

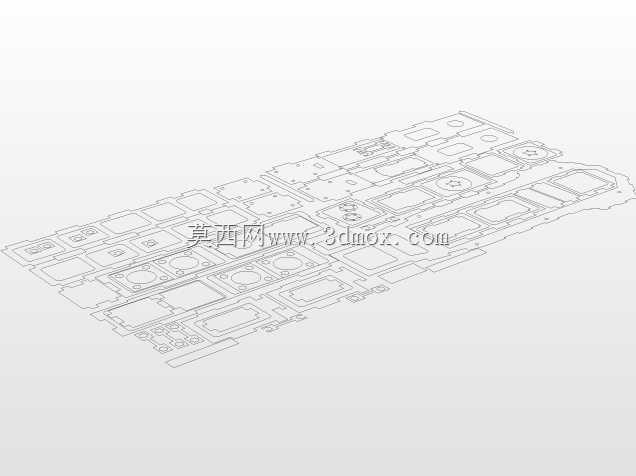

这款四旋翼飞行器的机架主体采用4mm厚度胶合板加工成型，所有木质结构件均通过激光切割工艺完成下料，加工精度可满足各部件的无间隙装配需求，孔位区域额外设计玻璃纤维塑料覆盖层，强化机架整体结构刚性，降低飞行过程中的机架共振风险。GPS模块未采用全内置设计，布置于电池舱前端位置，可减少金属结构与电池电磁信号对搜星效果的干扰，保障飞行定位精度。机臂部分采用可折叠结构设计，非使用状态下可向内收拢，大幅缩小整机收纳尺寸，满足户外携带的空间需求，折叠铰接处做了限位结构，飞行状态下可自动锁止，避免机臂受升力作用出现位移晃动。后续迭代版本取消了折叠结构，将整机做密封防水处理，可搭载运动相机完成雨天、近水面等复杂场景的航拍作业，适配户外复杂环境的拍摄需求。飞控与电调等电子控制系统的安装位专门设计了散热片贴合结构，解决玻璃纤维密封舱体内电子元件工作过热的问题，保障长时间飞行的设备稳定性。机架配套的激光切割文件针对不同厚度板材做了区分，4mm厚度板材用于加工主体承力框架，2mm厚度航空胶合板用于加工机臂、设备安装支架等非主承力部件，在保证结构强度的前提下尽可能控制整机自重。整机适配 Sunnysky X2212 1400KV 电机，搭配9英寸螺旋桨，飞控系统兼容Naza lite飞控，可搭载8000mAh容量锂聚合物电池，电调选用30A ESC，支持FPV第一视角飞行，图传系统采用5.8G频段25mW功率发射模块，可满足短距离航拍的信号传输需求。机架的安装边界充分考虑了各电子元件的接线空间，电池舱预留了绑带固定位，可适配不同容量的锂电池安装，相机安装位做了减震缓冲结构，可降低飞行震动对拍摄画面清晰度的影响，整机装配无需复杂的专用工装，普通爱好者即可按照切割件的定位孔完成快速组装，木质材料的加工成本低，损坏后可快速替换对应零件，维护成本远低于碳纤维一体成型机架。
