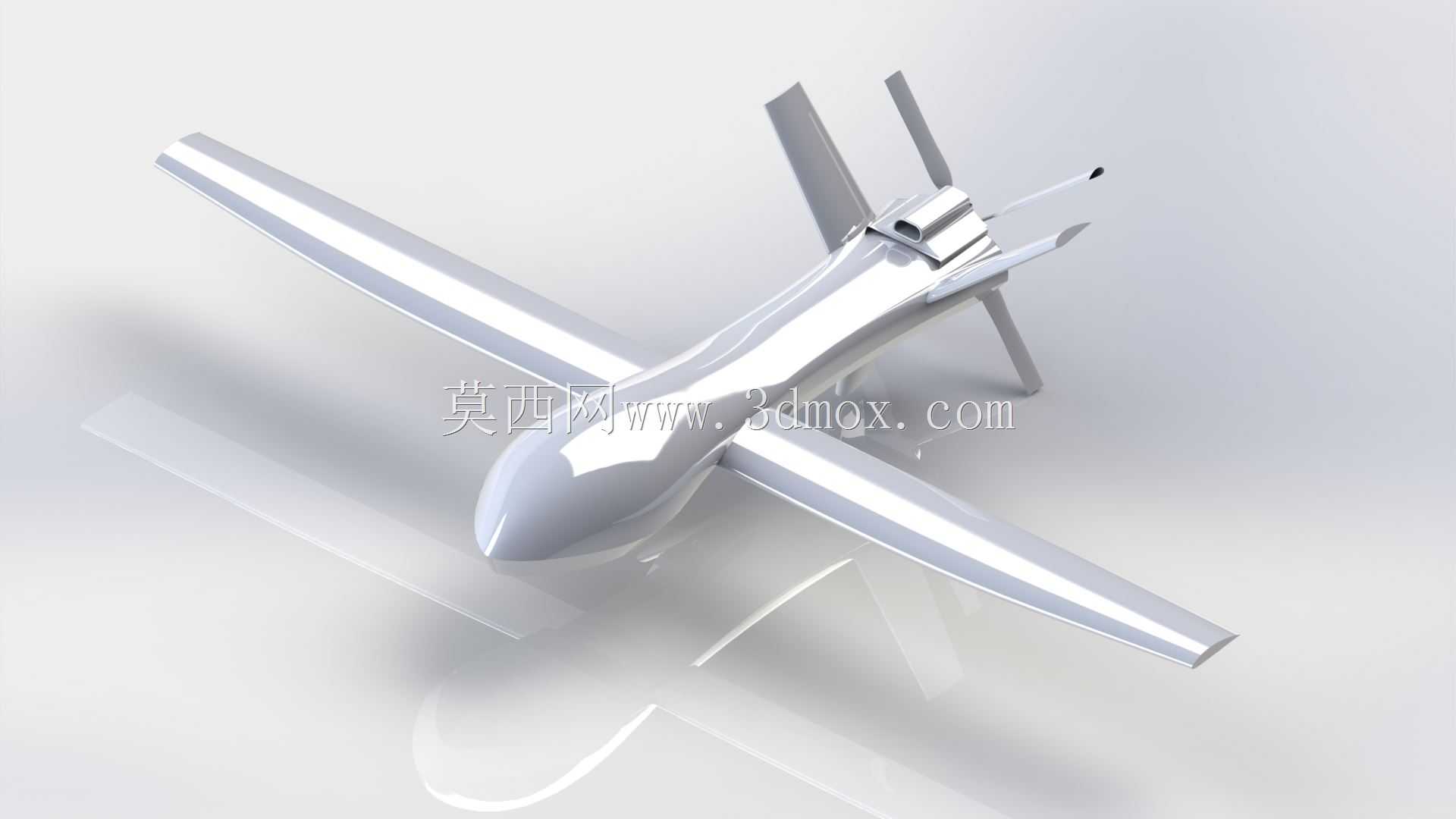

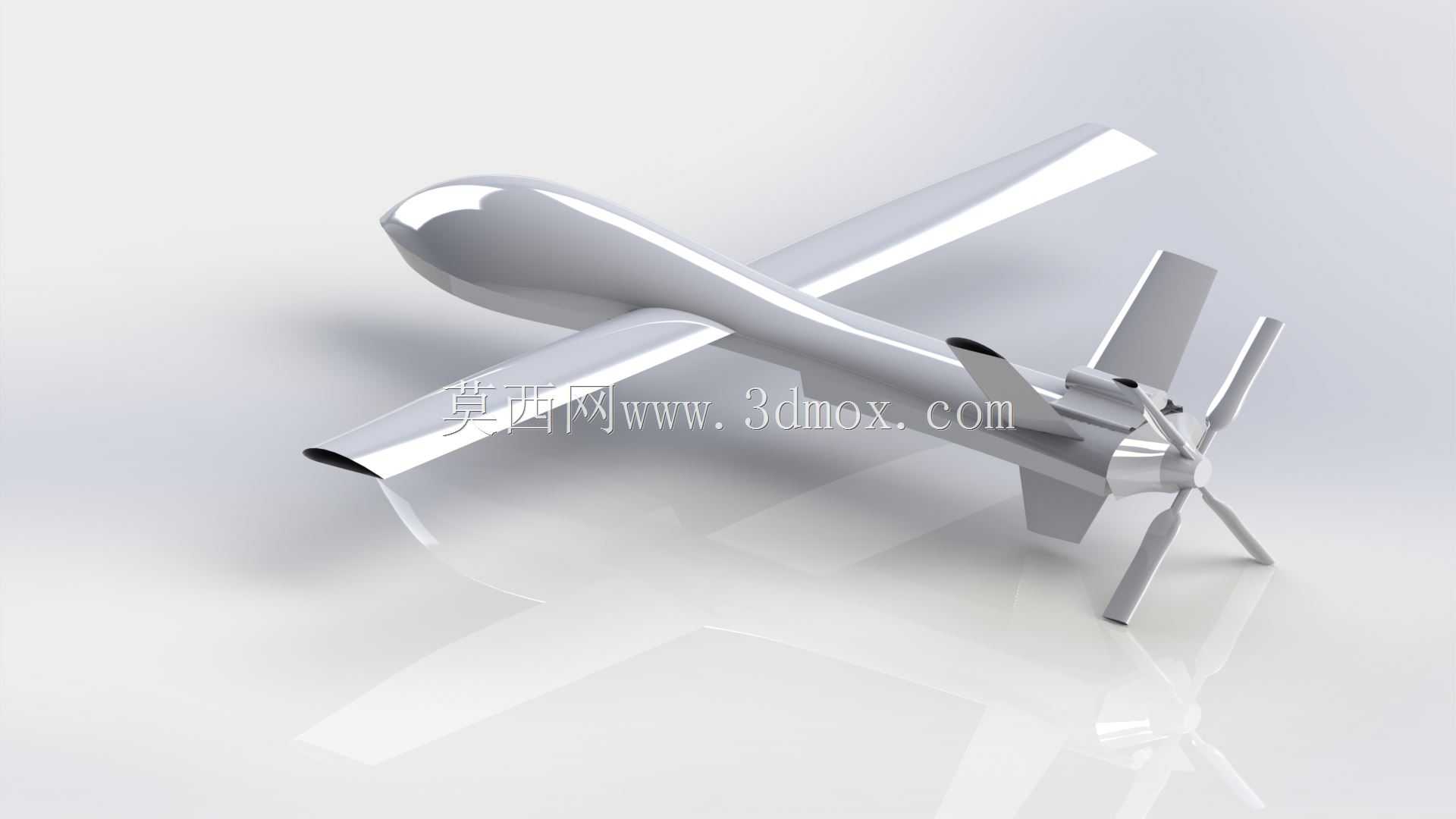

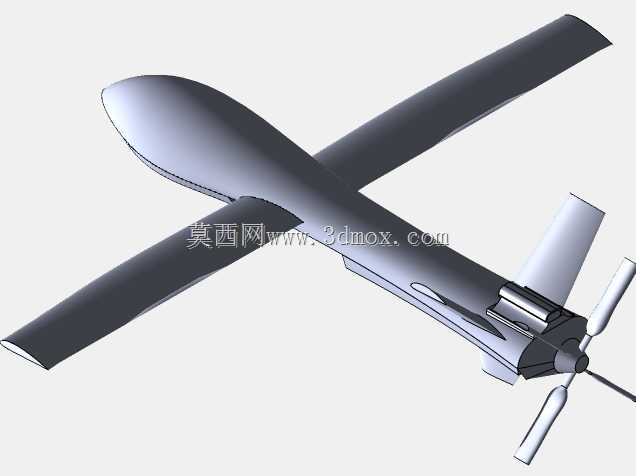

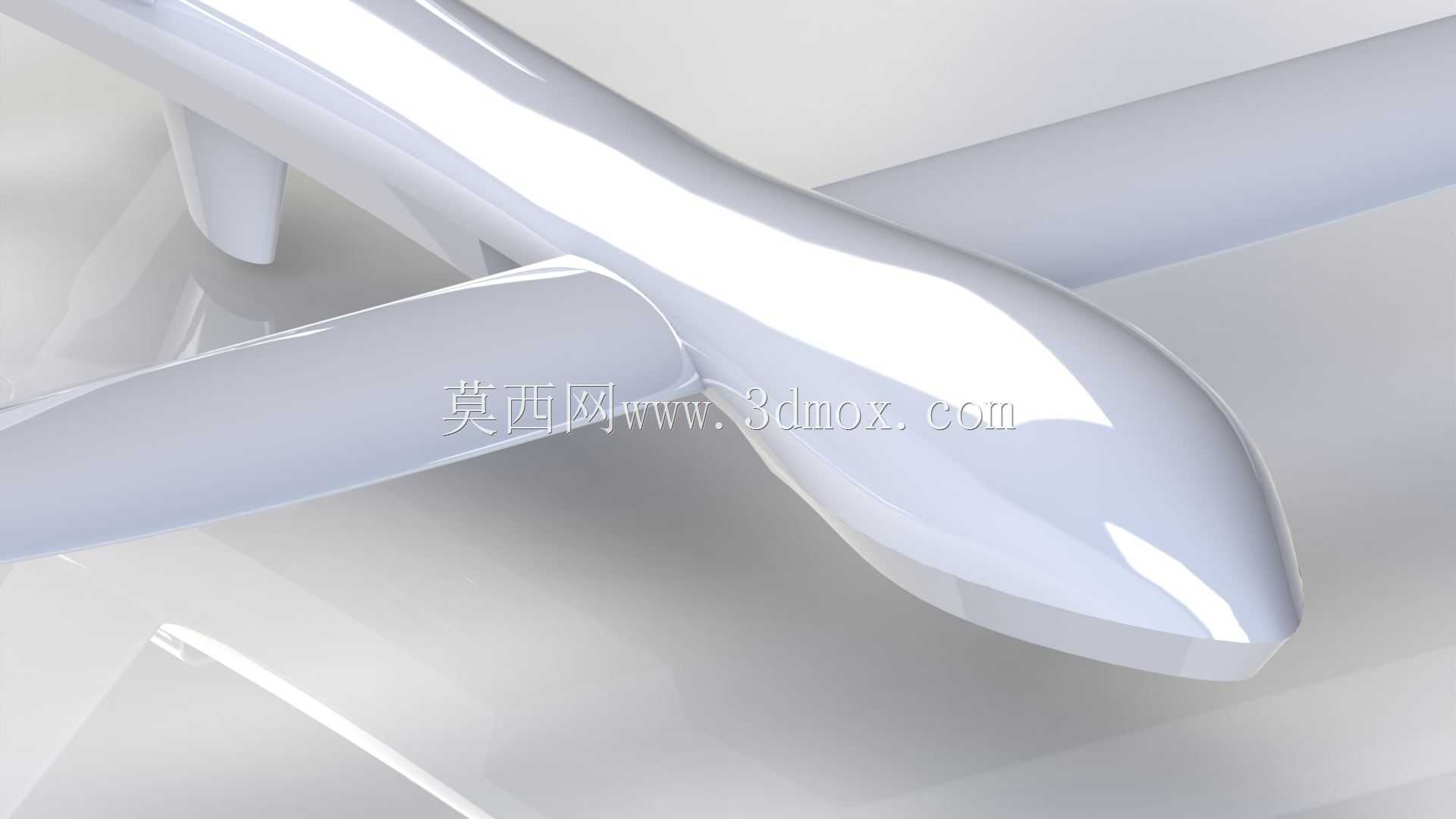

长航时固定翼侦察无人机外观结构设计

这款固定翼无人机的结构设计，核心面向低空广域侦察、地理测绘、农林巡检等长航时作业场景打造，整体采用大展弦比平直翼搭配常规尾翼的气动布局，能够在低速巡航状态下保持优异的升阻比，降低动力系统的能耗输出，适配单次作业覆盖大范围区域的使用需求。从实际用途出发，机身头部预留了充足的载荷安装空间，可根据作业场景的差异，搭载光学摄像模块、红外热成像模块、多光谱测绘传感器等不同作业设备，满足边境巡逻、管线巡检、灾情勘察、农田长势监测等多场景的作业要求，无需对机身主体结构做大幅改造即可快速切换作业功能。在功能特性的设计考量上，整机采用后置螺旋桨的动力布局，将动力单元布置于机身尾部，既能够避免螺旋桨气流对前部搭载的观测传感器造成成像干扰，也能让机身前部的设备舱获得更规整的安装空间，减少机载设备的布线难度；尾翼部分采用垂直尾翼加双水平尾翼的结构设计，垂直尾翼保证航向飞行的稳定性，水平尾翼负责俯仰姿态的调整，配合机翼后缘的操控舵面，可实现平稳的爬升、平飞、转向与下滑飞行，在低速飞行状态下也能保持足够的操控冗余，应对低空作业时复杂的气流环境。设计过程中，整体外形采用流线型曲面过渡，从机头到机尾的曲面连续顺滑，尽可能减少飞行过程中的压差阻力，机翼与机身的衔接位置做了翼身融合的过渡处理，既能够降低翼根位置的飞行阻力，也能提升翼根结构的连接强度，减少飞行过程中的结构应力集中。从安装边界与尺寸适配来看，机身主体采用等直径段加头部收敛、尾部收缩的结构，中部等直径段可容纳动力电池、飞控系统、通讯模块等核心机载部件，各部件的安装位置沿机身中轴线对称布置，保证整机的重心落在机翼平均气动弦长的合理区间内，避免飞行过程中出现重心偏移导致的操控异常；机翼采用上单翼的安装位置，能够让机身下部获得更充足的设备挂载空间，同时减少地面起降过程中地面杂物对机翼的剐蹭风险，起落部分采用轻量化的腹撑结构，在保证起降支撑强度的前提下尽可能降低结构重量，预留的机翼与尾翼安装接口采用标准化快拆设计，可快速完成整机的拆解与组装，方便外场作业时的运输与转场。尾推螺旋桨采用多叶低转速设计，在保证足够推力输出的同时降低飞行噪音，提升隐蔽作业的适配性，整机的结构配重经过反复优化，在保证结构强度的前提下尽可能降低冗余重量，进一步提升有效载荷的搭载能力与续航时长。
