AVIA B 35捷克二战像真遥控螺旋桨战机骨架结构

该模型还原的是捷克二战时期AVIA B 35战斗机的遥控像真机骨架结构，主要面向航空模型爱好者的像真机制作、静态航模收藏展示以及航空科普教具场景使用，既可以作为遥控航模装机的结构参考，也能用于航空史主题展陈、青少年航空科普教学的演示载体，帮助受众理解早期螺旋桨战斗机的内部承力逻辑与气动外形设计思路。

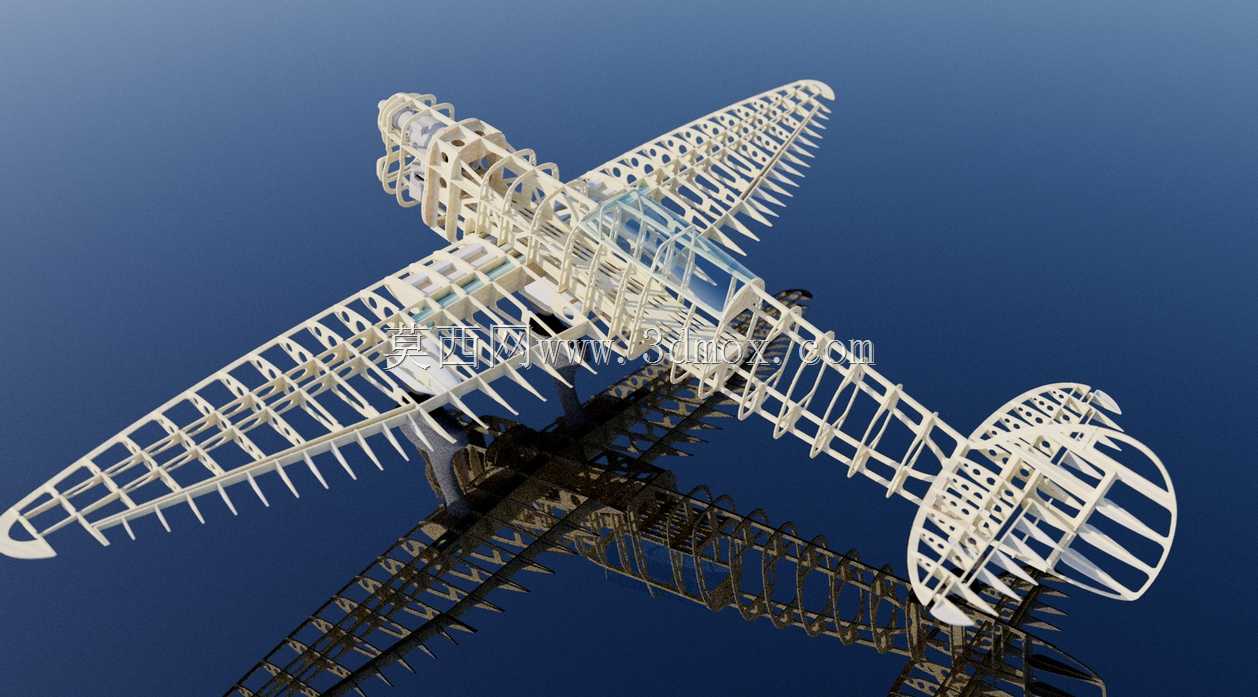

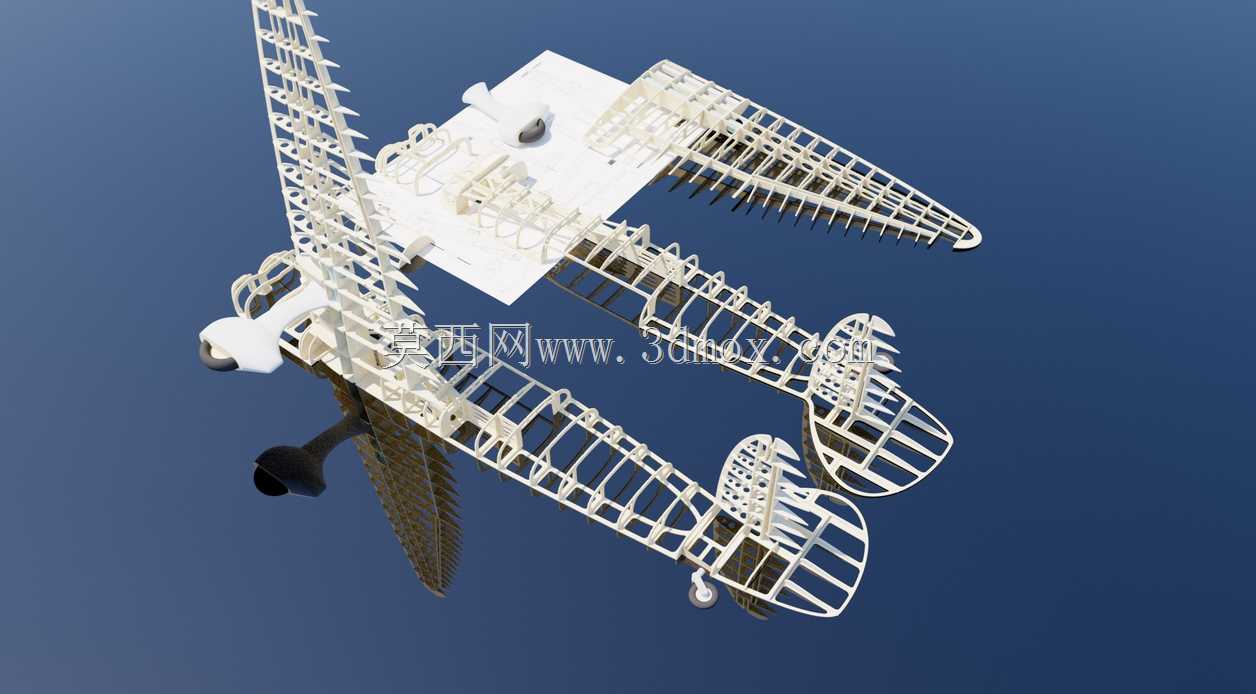

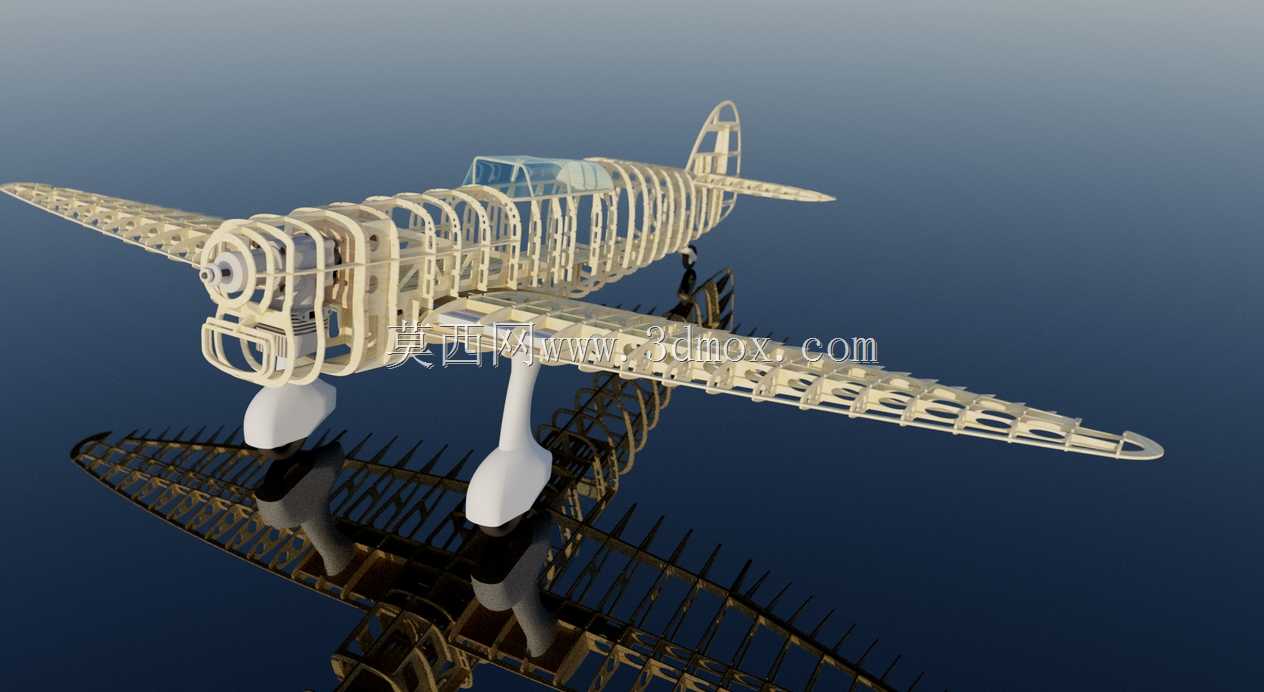

该结构为全镂空桁架式骨架设计，完全复刻了原型战机的承力布局，机身采用纵梁加隔框的经典木质航模承力结构，机翼沿用原型机的椭圆翼型平面形状，通过密集的翼肋与前后梁搭建出精准的翼型曲面，既能够保证蒙皮覆盖后完全还原原型机的气动外形，又能最大限度降低整机结构重量，适配50-60cc排量的活塞式航模发动机的动力输出区间，满足遥控飞行时的强度与轻量化平衡要求。

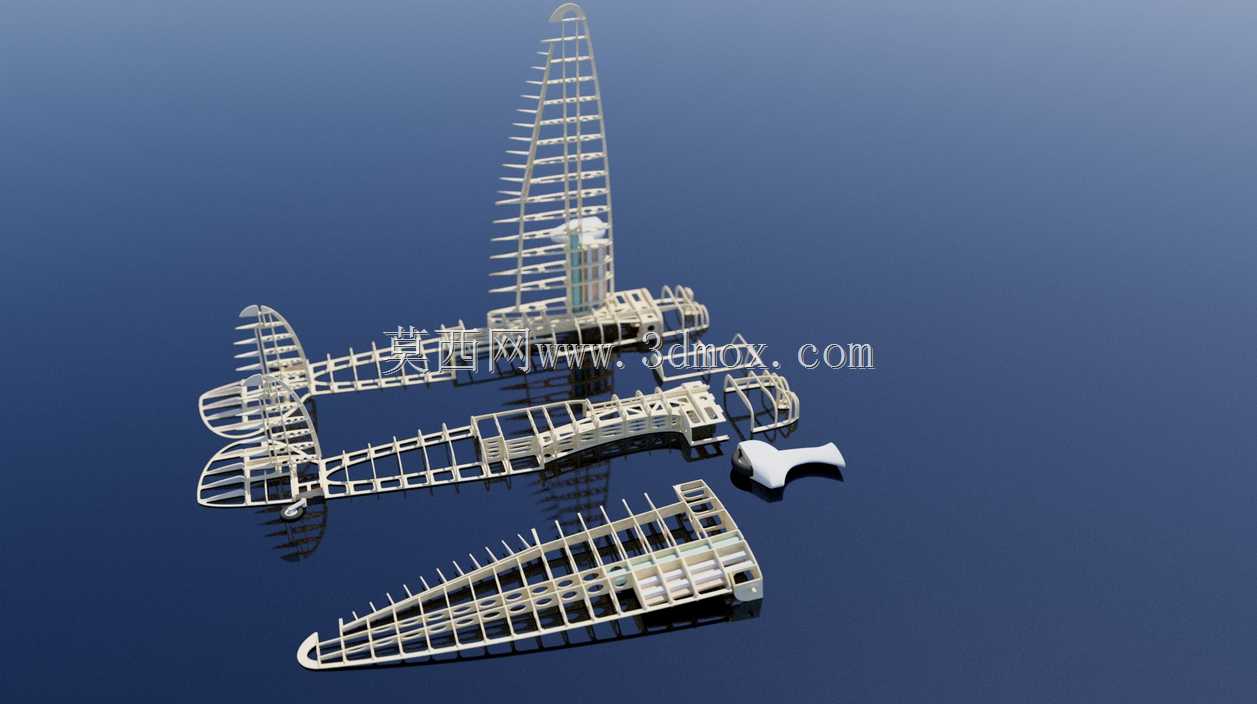

设计过程中优先还原了原型机的气动几何特征，从机头发动机安装位到机尾尾翼组的所有隔框定位，都严格匹配原型机的截面轮廓，机翼的翼型厚度、扭转角度、后缘收窄比例都经过气动适配调整，既保证像真度，又兼顾遥控飞行时的升阻比特性与操纵稳定性。尾翼组同样采用骨架式结构，平尾与垂尾的翼肋排布完全匹配操纵面的偏转行程需求，预留了舵机安装位与操纵连杆的走线路径，装机时无需额外对结构进行破坏性修改。

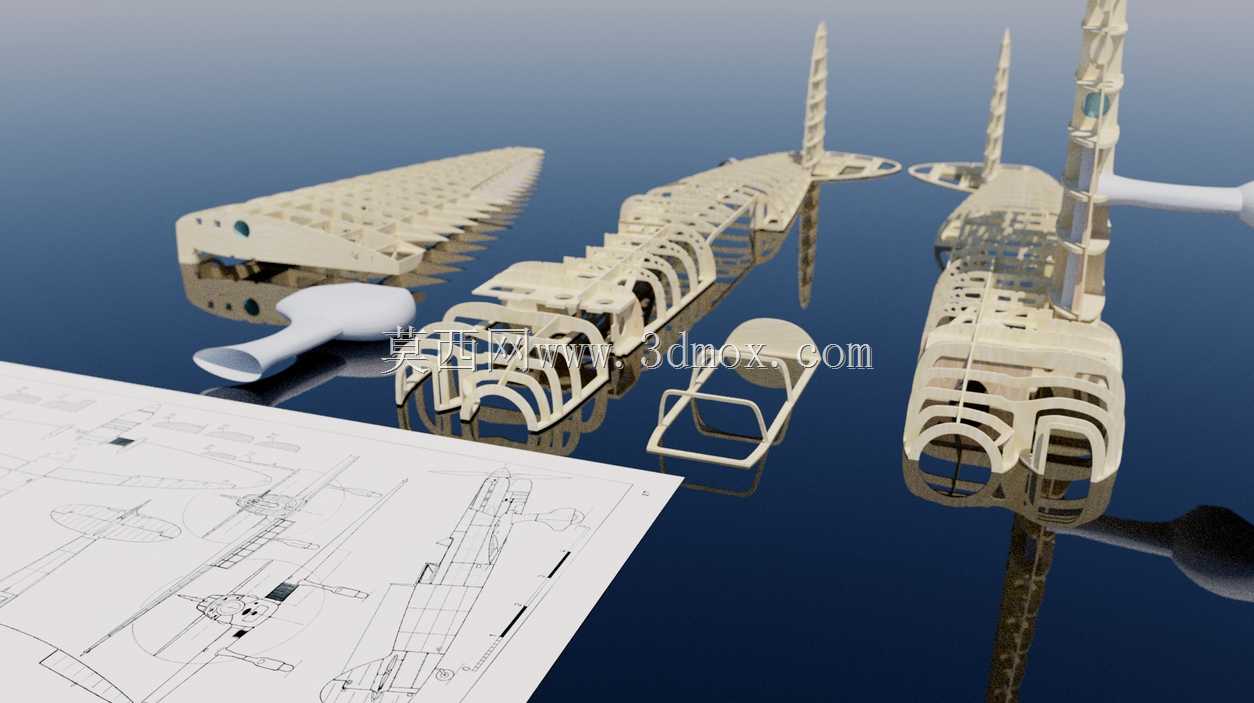

整机翼展尺寸为2400mm，属于大比例像真航模范畴，机身长度按照原型机比例缩放后，整体重心落在翼弦30%左右的标准航模重心区间，发动机安装位预留了标准的航模发动机安装架固定孔位，起落架安装位预设在机翼根部的承力梁位置，能够承受降落时的冲击载荷，机翼与机身采用快拆式对接结构设计，方便外场飞行时的运输与组装，座舱位置预留了透明座舱盖的安装卡槽，后续加装仿真座舱细节后可进一步提升像真度。骨架所有杆件的排布都经过受力优化，在飞行过程中主要承受的机翼升力、发动机扭矩、舵面气动载荷都能通过纵梁与隔框传递分散，避免局部应力集中导致的结构损坏，同时镂空结构也为燃油箱、接收机、电池、舵机等航模电子设备预留了充足的安装空间，不会与内部承力结构产生干涉。
